下载文档原格式
溶胶凝胶法溶胶—凝胶法制备粉体溶胶－凝胶法就是用含高化学活性组分的化合物作前驱体，在液相下将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明胶溶体系，溶胶经陈化,胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。
凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。
此方法的化学过程首先是将原料分散在溶剂中，然后经过水解反应生成活性单体，活性单体进行聚合，开始成为溶胶，进而生成具有一定空间结构的凝胶，经过干燥和热处理制备出纳米粒子和所需要材料。
一、基本原理溶胶是指固体或胶体粒子均匀分散在溶液之中，固体粒子尺寸为1nm左右，含有103—109个原子，比表面积大。
胶体粒子受到布朗运动的作用可以稳定持久地悬浮在液相之中，此外粒子的表面电荷引起的双电荷层使固体粒子更加均匀的分布在溶液之中。
凝胶是随着水分的蒸发，溶胶中固体粒子间聚合能量加强，逐渐失去流动而变成的半固态物质。
分散在溶液中的固体粒子间吸引力与排斥力相当，使得凝胶中固态、液态都存在的高分散状态。
溶胶-凝胶法是以无机聚合反应为基础，以金属醇盐或无机金属盐作为前驱物，用水作为水解剂，有醇为溶剂来制备高分子化合物。
在溶液中前驱物进行水解、缩合反应，形成凝胶。
传统的溶胶-凝胶体系中，反应物通常是金属醇盐，通过醇盐缩水而得到溶胶。
但由于稀土金属的醇盐易水解、成本高等问题，限制了溶胶—凝胶法在更多领域的应用。
因此在很多领域中应用较多的是络合溶胶-凝胶法。
该法在制备前驱液时添加强络合剂，通过可溶性络合物的形成减少前驱液中的自由离子，控制一系列实验条件，移去溶剂后得到凝胶，最后再通过分解的方法除去有机配体而得到粉体颗粒。
溶胶-凝胶过程具体包括以下两个反应过程：1.水解反应是把阴离子取代成羟基，诱发综合反应，形成链状或网状交联的聚合物，金属盐类水解：ML + nH2O → M(OH2)z+n+ L z-M(OH2)z+n→ M(OH)(OH)(z-1)+n-1+ H+2．缩聚反应是把OR或L和OH换去，转换成氧化态：M-OH + M-OH → M-O-M + H2OM-OH + M-OH → M-O-M + ROH聚合程度决定于原颗粒的大小，而聚合速度取决于水解速率。
溶胶-凝胶成膜原理与分析原理1溶胶－凝胶技术的概述溶胶-凝胶工艺是通过溶胶-凝胶转变过程制备玻璃、陶瓷以及其它一些无机材料或复合材料的一种工艺。
一般的说，易水解的金属化合物，如氯化物、硝酸盐、金属醇盐等都适用于溶胶-凝胶工艺。
关于溶胶-凝胶法的定义范围有两种不同的看法，有人认为溶胶-凝胶过程包括液体溶液、硅胶、金属酸、金属氯化物等胶体悬浮液和金属醇盐溶液中所有的凝胶生长过程。
定义的关键是过程中有凝胶生成，而不强调凝胶生成的过程中是否形成了溶胶。
而一些人则认为溶胶-凝胶技术应体现出溶胶的性质，溶胶-凝胶技术指的是采用金属氧化物等的溶液制备胶态溶液，在加入稳定剂和调节剂的条件下控制凝胶过程。
溶胶-凝胶技术还包括凝胶的干燥和煅烧过程。
现在一般的看法倾向于前者的观点，认为 Sol-gel技术的特点在于凝胶的形成，而不在于是否经过了溶胶（sol）的过程。
1.1 溶胶－凝胶技术的发展过程采用溶胶-凝胶技术制备薄膜的历史相当悠久。
1939 年 W.Geffcken 和E.Berger 首次采用溶胶－凝胶浸渍法涂覆玻璃板，制备了改变玻璃光学反射性质的涂层，并取得了专利，在专利文献中首次提出溶胶-凝胶浸渍涂层工艺。
1959年德国特种玻璃股份公司采用溶胶凝胶浸渍涂层工艺开始批量生产汽车后视镜。
1962 年 H.Schroeder 在广泛研究光学涂层的基础上，发展了氧化物的薄膜物理。
随后 Dislich 和Leven等分别阐述了应用sol-gel 技术制备多组份氧化物的化学原理。
1969 年 Schott 玻璃公司以金属醇盐为原料，采用浸渍涂覆工艺生产出遮阳TiO2 涂层，应用于建筑物装潢用太阳能反射玻璃。
同年美国 Oak-Ridge 国家实验室（ORNL）应用 sol-gel 技术在无机溶液体系内制备出球状铀-钍核燃料，不仅使sol-gel 原料的成本大为降低，而且拓宽了 sol-gel 法的应用范围，使溶胶-凝胶法与实际工业过程联系更为密切，标志着溶胶-凝胶技术制备特性材料的真正开始。
溶胶凝胶法1 溶胶,凝胶法溶胶,凝胶(Sol-Gel)技术是指金属有机或无机化合物经过溶胶,凝胶化和热处理形成氧化物或其他固体化合物的方法。
其过程:用液体化学试剂(或粉状试剂溶于溶剂)或溶胶为原料，而不是用传统的粉状物为反应物，在液相中均匀混合并进行反应，生成稳定且无沉淀的溶胶体系，放置一定时间后转变为凝胶，经脱水处理，在溶胶或凝胶状态下成型为制品，再在略低于传统的温度下烧结。
2 溶胶凝胶法基本原理溶胶,凝胶法的主要步骤为将酯类化合物或金属醇盐溶于有机溶剂中，形成均匀的溶液，然后加入其他组分，在一定温度下反应形成凝胶，最后经干燥处理制成产品。
2.1 水解反应金属盐在水中的性质受金属离子半径，电负性，配位数等因素影响，如Si、Al 盐，它们溶解于纯水中常电离出Mn+，并溶剂化[3]。
水解反应平衡关系随溶液的酸度，相应的电荷转移量等条件的不同而不同。
有时电离析出的Mn+又可以形成氢氧桥键合。
水解反应是可逆反应，如果在反应时排除掉水和醇的共沸物，则可以阻止逆反应进行，如果溶剂的烷基不同于醇盐的烷剂，则会产生转移酯化反应，这些反应对合成多组分氧化物是非常重要的。
2.2 聚合反应硅、磷、硼以及许多金属元素，如铝、钛、铁等的醇盐或无机盐在水解的同时均会发生聚合反应，如失水、失醇、缩聚、醇氧化、氧化、氢氧桥键合等都属于聚合反应，性质上都属于取代反应或加成反应。
主要反应:,M,OH ，HO,M, ? ,M,O,M,+H2O ;,M,OR + HO,M, ? ,M,O,M,+ROH 等。
Okkerse等提出硅酸在碱性条件聚合成六配位过渡态，Swain等则提出形成稳定的五配位的过渡态，由于硅酸盐的水解和聚合作用几乎同时进行，它的总反应过程动力学将决定于3个反应速率常数，使得在最临近的尺度范围内，中心Si原子可以有15种不同的化学环境，R.A.Assink等曾描述了这15种配位方式的关系。
可见聚合后的状态是很复杂的[4-6]。
溶胶-凝胶法溶胶-凝胶法(Sol-Gel法，简称S-G法)就是以无机物或金属醇盐作前驱体，在液相将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化，胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。
凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。
溶胶-凝胶法由于其前驱物及其反映条件的不同可以分为以下几种制备方法。
l、金属醇盐水解法该方法的基本过程是将醇盐溶于有机溶剂，然后在搅拌的同时缓慢加入蒸馏水的醇溶液，控制一定的pH值，经反应一定时间即可得到溶胶。
溶胶的化学均匀程度一方面受到前驱液中各醇盐混合水平的影响，这与醇盐之间的化学反应情况密切相关；另一方面，每种醇盐对水的活性也有很大的差异。
当金属醇盐之间不发生反应时，各种金属醇盐对水的活性起决定作用，反应活性的不同导致溶胶不均匀。
添加有机络合剂是克服这些问题切实可行的办法，常用的络合剂有羧酸或β-二酮等添加剂。
2、强制水解法该方法的基本过程是将将所要制备的金属氯化物加到氯化氢的水溶液中，将其加热到沸腾反应一段时间即得到对应的溶胶。
这种方法在制备氧化物在氧化物阳极材料的制备中也得到了较为广泛的应用。
3.金属醇盐氨解法4、原位聚合法及聚合螫合法这种方法的作用机理是有机单体聚合形成不断生长的刚性有机聚合网络，包围稳定的金属螫合物，从而减弱各种不同离子的差异性，减少各金属在高温分解中的偏析溶胶-凝胶法就是将含高化学活性组分的化合物经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体的方法。
⑴Sol-Gel法的基本原理及特点S01-Gel法的基本反应步骤如下：1)溶剂化：金属阳离子M z+吸引水分子形成溶剂单元M(H2O)nx+，为保持其配位数，具有强烈释放H+的趋势。
M(H2O)nx+→M(H2O)n-1(OH)(x-1)+H+2)水解反应：非电离式分子前驱物，如金属醇盐M(OR)n与水反应。

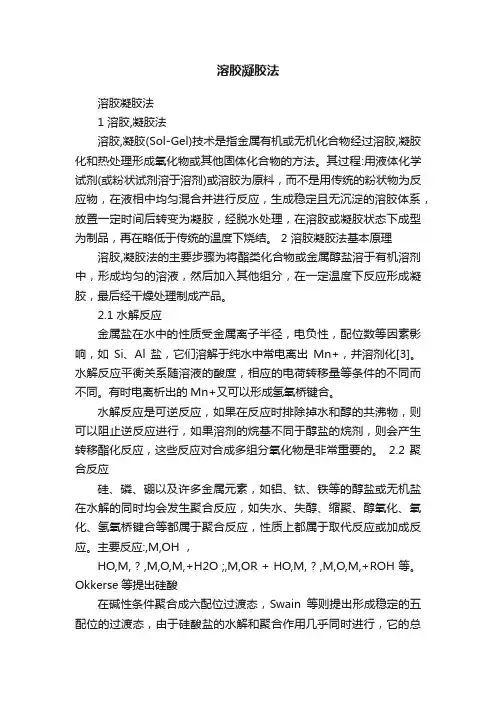

溶胶凝胶法溶胶凝胶法1 溶胶,凝胶法溶胶,凝胶(Sol-Gel)技术是指金属有机或无机化合物经过溶胶,凝胶化和热处理形成氧化物或其他固体化合物的方法。
其过程:用液体化学试剂(或粉状试剂溶于溶剂)或溶胶为原料，而不是用传统的粉状物为反应物，在液相中均匀混合并进行反应，生成稳定且无沉淀的溶胶体系，放置一定时间后转变为凝胶，经脱水处理，在溶胶或凝胶状态下成型为制品，再在略低于传统的温度下烧结。
2 溶胶凝胶法基本原理溶胶,凝胶法的主要步骤为将酯类化合物或金属醇盐溶于有机溶剂中，形成均匀的溶液，然后加入其他组分，在一定温度下反应形成凝胶，最后经干燥处理制成产品。
2.1 水解反应金属盐在水中的性质受金属离子半径，电负性，配位数等因素影响，如Si、Al 盐，它们溶解于纯水中常电离出Mn+，并溶剂化[3]。
水解反应平衡关系随溶液的酸度，相应的电荷转移量等条件的不同而不同。
有时电离析出的Mn+又可以形成氢氧桥键合。
水解反应是可逆反应，如果在反应时排除掉水和醇的共沸物，则可以阻止逆反应进行，如果溶剂的烷基不同于醇盐的烷剂，则会产生转移酯化反应，这些反应对合成多组分氧化物是非常重要的。
2.2 聚合反应硅、磷、硼以及许多金属元素，如铝、钛、铁等的醇盐或无机盐在水解的同时均会发生聚合反应，如失水、失醇、缩聚、醇氧化、氧化、氢氧桥键合等都属于聚合反应，性质上都属于取代反应或加成反应。
主要反应:,M,OH ，HO,M, ? ,M,O,M,+H2O ;,M,OR + HO,M, ? ,M,O,M,+ROH 等。
Okkerse等提出硅酸在碱性条件聚合成六配位过渡态，Swain等则提出形成稳定的五配位的过渡态，由于硅酸盐的水解和聚合作用几乎同时进行，它的总反应过程动力学将决定于3个反应速率常数，使得在最临近的尺度范围内，中心Si原子可以有15种不同的化学环境，R.A.Assink等曾描述了这15种配位方式的关系。
可见聚合后的状态是很复杂的[4-6]。
