1.0工程概况该作业指导书用于指导内蒙古杭锦发电厂2×330MW煤矸石机组工程1#直接空冷系统安装。
该工程汽机排汽冷却系统采用直接空冷方式，每台机组空冷凝汽器分30个冷却单元，每个冷却单元由管束组成,下面布置有空冷风机，空冷风机与平台通过减震器连接。
主要部件包含：受压斜支撑、主桁架、平台梁、走道梁、挡风墙。
杆件与杆件之间连接形式采用高强螺栓连接。
空冷平台钢结构紧靠主厂房A′列外，空冷单元按正方形布置排列，共30个单元，按5行6列布置，平面外形尺寸，座落在高度27.65米的9根混凝土柱上，高为6.5m。
平台由钢架连接而成，钢架上下弦杆、立杆、腹杆及支撑主材采用热轧H型钢，强度等级为Q235B。
2.0编制依据2.1《电力建设安全工作规程》火力发电厂部分，1996年版2.2《钢结构工程施工设计规范》2.3《焊接工艺及技术规范》2.4《建筑施工高处作业安全技术规范》JGJ80—912.5《钢结构用扭剪型高强度螺栓连接副技术条件》GB3633-832.6《钢结构工程施工质量验收规范》GB50205－2001。
2.7《电力建设施工质量验收及评价规程》汽机篇。
2.8《电力建设施工质量验收及评价规程》管道篇。
2.9《火电施工质量检验及评定标准》3.0作业前应具备和必须具备条件3.1施工方案编制完成，并与相关专业讨论确定，已审批完成。
3.2起吊机械及索具全部准备好，并经检查检修合格。
3.3空冷区通道平实、平整清洁3.4设专人监护并挂警示牌3.5空冷平台支柱施工完毕钢桁架开始吊装。
3.6空冷平台各孔洞、周围安全防护栏杆和安全网等安全设施完善。
4.0参加作业人员资格要求4.1参加作业人员必须熟练掌握钢架起吊过程步骤要求及注意事项，并有较强责任心。
4.2所有参加作业人员必须要经三级教育，且考试合格，特殊工种人员必须持证上岗。
4.3参加作业人员必须要进行施工安全交底。
5.0所需工、机、器具5.1施工机械准备根据空冷岛施工情况，布置以下施工工具：DBQ2000塔吊，为主起吊机械，布置在主厂房LC列柱与LE列柱之间，与250吨履带吊车配合，负责钢架、管束和风机及其它构件的安装。
空冷岛施工方案2#机组空冷凝汽器安装作业指导书 1.工程概况及工程量1.1.工程概况：陕西国华锦界煤电一期工程为4×600MW凝汽式空冷汽轮机发电机组。
空冷凝汽器钢结构平台在A排外紧靠2#机主厂房,长91.2米,宽88.802米,分为9个轴线（A10-A18）、8个排线（AA-AH），风机数量为56台，平台三边悬挑，AA排端不悬挑。
平台四周悬挑为1.2-1.8m宽的走道，走道四周为挡风墙，挡风墙高度约为10米。
钢结构平台座落在16根，高为36.8米,直径3.8米的圆形混凝土柱上，平台结构由纵横交错的钢桁架连接而成，桁架高度7.614米，平台结构顶标高为45m，桁架梁上下弦杆、立杆、腹杆及水平支撑等构件均采用热轧制H型钢，钢材强度等级均为Q235B-Z。
杆件连接采用扭剪型高强度螺栓连接。
桁架上弦H型钢的上翼缘连接采用全熔透焊接（等强度计设法）。
散热管束分顺流管束和逆流管束，每个冷却单元由12个鳍状散热管束组成。
其中AB-AC、AF-AG为10个鳍状散热管束组成（逆流和顺流交替安装）。
管束安装在钢结构平台上的管束支撑方钢上，管束上部为蒸汽分配管道，顶部标高为58米，由AA-AH排逐渐变经至顶标高为55.53米，管束下方布置有风机桥架及变频电机、减速机、风叶等设备。
每个冷却单元由安装在A型框架的隔离墙隔开。
空冷凝气器由德国GEA公司生产设计，钢结构平台由西北电力设计院携同设计。
空冷凝汽器主吊机械为1台德马克250t履带吊车。
1.2.参考工程量：序号名称单位数量备注1空冷凝气器钢结构平台吨26002蒸汽排气管道及钢支架吨9003蒸汽分配管道及支架吨11004散热管束（304组）吨24505风机护网吨312月1日开工至1月31日空冷凝汽器安装结束，约需14个月工期。
3.1.1.施工工艺流程：空冷钢结构平台桁架安装空冷钢结构平台下弦水平支撑安装风机护和风筒安装空冷钢结构平台上弦水平支撑安装风机水平盖板安装风机桥架以及附带的风机驱动设备安装换热管束分隔墙安装蒸汽分配管道安装排汽管道安装冷凝系统以及所配的罐体泵安装抽真空系统安装风墙安装。
河曲二期空冷岛安装作业指导书1 编制依据1.1《电力建设安全工作规程》（火力发电厂）DL 5009.1—20021.2《国家电网公司电力建设安全健康与环境管理工作规定》1.3《文明施工规划、预测控制管理办法》HQ/AJ0291.4《火电施工质量检验及评定标准》(焊接篇)1.5《电力建设施工及验收技术规范》(焊接篇)1.6《电力建设施工及验收技术规范》（管道篇）1.7《火电施工质量检验及评定标准》（管道篇2000版）1.8《钢结构施工质量验收规范》1.9《钢结构高强螺栓的设计、施工及验收规范》1.10《电力建设施工及验收技术规范》（锅炉篇）1.11《火电施工质量检验及评定标准》（锅炉篇）1.12 SPX厂供图纸、说明书及有关技术资料1.13 SPX《空冷凝汽器安装手册》2概述河曲电厂2×600MW直接空冷机组，整个空冷岛为斯必克(SPX)冷却技术（北京）有限公司总设计。
空冷岛系统主要设备散热器管束和下联箱、上联箱及上部蒸汽分配管、及空冷岛上部附属管道系统为北京SPX供货,钢结构为山东博大电力设备有限公司供货。
钢结构平台紧靠主厂房A列外，单元群排成矩形方阵，共56个单元按7行8列布置，平面尺寸89.4m×80.08m，座落在高度38m的16根混凝土柱上，平台由纵横交错的钢结构连接而成，平台顶标高45m，桁架高度7 m；桁架梁上下弦杆、立杆，腹杆等构件主材采用热扎H 型钢，强度等级Q235B-Z，杆件构连接采用扭剪型性高强度螺栓连接，采用等强度计设法，桁架上弦H型钢上翼缘连接采用全熔透焊接。
平台总重量约2560t，其中螺栓重量约80t。
每个冷却单元由10个鳍状散热管束（类型：ALEX）组成，管束安装在平台导向槽上。
散热管束分顺流管束和逆流管束，逆流管束上部为不凝气体的抽出点。
每列70个管束，其中逆流10个。
管束下方布置有风机环、风机桥架及其上安装的变频电机、减速机、轮箍、风叶等设备。

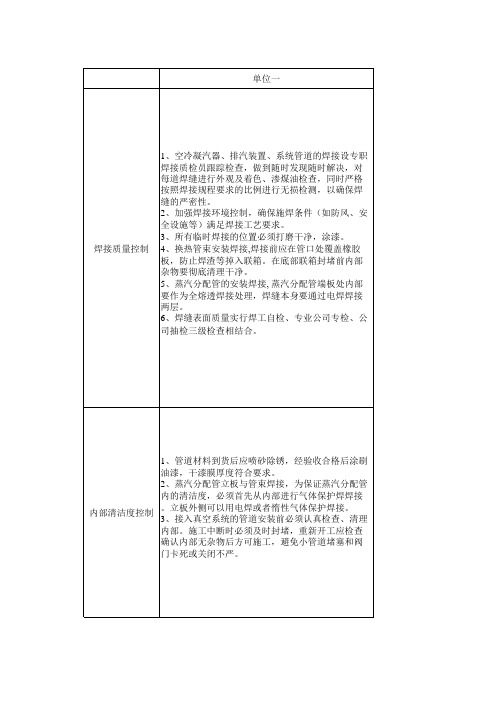

空冷岛工程施工方案1编制说明、编制依据及本工程执行标准1.1编制说明本施工组织设计是在充分考虑了本工程的特点，依据《工程施工组织总设计》，并综合考虑目前现场建筑工程施工进度、施工图进度、设备到场情况等诸多因素编制。
本施工组织设计旨在为确保工程质量、进度、安全提供科学合理的方案措施，力求引进先进技术、提高施工管理水平，以保证各项施工任务如期优质完成。
1.2编制依据1.2.1《火力发电厂工程施工组织设计导则》1.2.2《工程施工组织总设计》1.2.3江苏双良空调设备股份有限公司空冷凝汽器安装手册1.2.4空冷器系统安图纸1.2.5主力吊装机械性能手册1.2.6《火电施工质量检验及评定标准》焊接篇1.2.7《钢结构工程施工质量验收规范》GB50205-20011.2.8《电力建设安全健康与环境管理工作规定》2002年版1.2.9《电力建设安全工作规程》第一部分：（火力发电厂）DL5009.1-20021.3本工程执行标准国家及原电力部颁发的与本标段工程有关的各种现行有效版本的技术规范、规程，设计院和制造厂技术文件适用本工程。
本工程施工检验评定标准按国家电力公司颁发的《电力施工质量检验技术评定标准》十一篇标准及原电力工业部、国家电力公司颁发的其它有关规定执行。
本工程执行下列规范、规程，但不限于以下规范、规程。
《火力发电厂工程施工组织设计导则》《压力容器安全监察规程》劳锅字（1990）8号；《焊工技术考核规程》SD263-88；《电力基本建设热力设备化学监督导则》SDJJS03-88；《火电施工质量检验及评定标准》焊接篇DL/T869-2004《电力建设施工及验收技术规程》（管道篇）DL/T5031-94；安全生产、文明施工：遵照原电力工业部颁布的《电力建设安全施工管理规定》和《补充规定》以及其它有关安全生产管理文件。
电力建设施工项目进入分部试运或整套启动的调试阶段，执行原电力工业部颁“调试规程”中的有关规定。
