北京海德能科技有限公司CPA3-LD-8040 抗污染苦咸水反渗透膜性能特点与规范CPA3-LD-8040 膜元件是海德能公司研制开发的用于苦咸水脱盐、淡化的复合膜元件。

具有运行压力低、除盐性能好、不易污堵、技术性能稳定、产水水质好、产水量高、抗污染性好等特点，在使用过程中表现出极高的系统综合性能。

CPA3-LD-8040 膜元件适用于含盐量5000ppm 以下的井水、地表水的水源的脱盐处理，饮用水净化、离子交换系统前的预脱盐，主要应用于各种规模的工业用纯水、发电厂锅炉补给水等各类工业用水，也可用于高浓度含盐废水、饮料水制造等苦咸水应用领域。

主要用途：苦咸水脱盐、超纯水的制备、电厂锅炉补给水处理、工业用水。

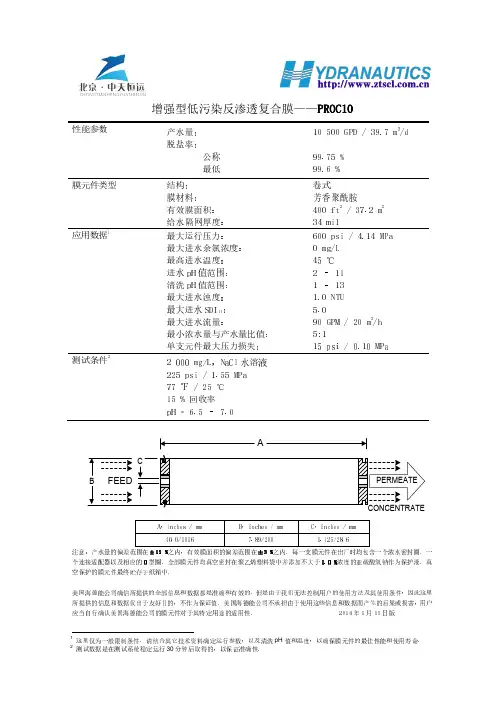

CPA3-8040 膜基本性能规范性能测试条件使用条件膜的类型聚酰胺复合膜测试压力225psi(1.6Mpa) 最高操作压力 600psi(4.14Mpa) 平均脱盐率％ 99.6 测试温度 25℃最高进水流量75gpm(17m3/h)平均透过水量GPD(m3/d)11000(41.6)测试浓度(NaCl)2000ppm 进水温度 5～45℃有效膜面积ft2(m2)400(40.9) 测试pH 值 6.5～7 最大进水SDI 5单支膜元件回收率15% 测试时间 30 分钟后进水自由氯浓度 0.1ppm清洗pH 范围2～10单支膜元件允许最大压力降15psi(0.1Mpa)★注意事项：●表中所列的产水量为平均值，单根膜元件产水量误差在±15%之内。

●测试条件并非最佳使用条件，具体请向我公司技术人员咨询。

●膜元件配公称内径8 寸的压力容器。

●在RO 系统开始启动之前，应该完成系统预处理调试、膜元件填装、仪表校准及其他系统检测等工作。

●膜元件进水应逐渐升压，升压到正常运行状态的时间应不少于60 秒。

●初装新膜应低压冲洗两小时以上，RO 纯水排放掉。

●注意避免在产品水侧产生背压。

●所有的膜元件出厂前都经过严格测试，并采用海德能公司专用保护液进行储藏处理，真空包装，外包装为硬纸箱。

ÿÿÿÿÿÿÿÿÿÿÿÿÿÿ反渗透和纳滤系统基础1. 膜与膜过程膜在自然界中是广泛存在的，尤其在生物体内。

但是人类首次注意到由生物膜引起的渗透现象是在1748年，法国学者Abbe Nollet（1700 – 1770）很偶然的发现包裹在猪膀胱里的水可以自己扩散到膀胱外侧的酒精溶液中。

法国植物学家Henri Dutrochet（1776 – 1847）在1827年提出了Osmosis（渗透）一词来定义Abbe Nollet发现的现象。

但是，这一现象并未能引起足够的重视，直到1854年英国科学家Thomas Graham（1805 – 1869）在实验中发现，放置在半透膜一侧的晶体会比胶体更快的扩散到另一侧，并提出了Dialysis（透析）的概念。

这时人们才对半透膜产生了兴趣，并由德国生物化学家Moritz Traube （1826 – 1894）在1864年制造出了人类历史上第一张人造膜——亚铁氰化铜膜。

完整的渗透压理论直到20世纪才由荷兰物理化学家Van't Hoff（1852 – 1911）提出。

后来，随着各个学科的不断发展，膜分离现象也不断为人们发现并研究。

1960年，人类终于实现了从苦咸水中制取淡水的梦想，工作于美国加利福尼亚大学洛杉矶分校（UCLA）的科学家Sidney Loeb（1917 – ）和Srinivasa Sourirajan（1923 – ）共同研制出世界第一张非对称醋酸纤维素反渗透膜。

从那时起的近半个世纪以来，膜分离技术，包括反渗透和纳滤，在世界范围得到了广泛的发展和应用。

表1列出了膜分离技术发展简史。

表1 膜分离技术发展史年代科学家成就1748 Abbe Nollet 发现渗透现象1827 Henri Dutrochet 引入名词Osmosis1855 Firch 扩散定律1864 Moritz Traube 第一张人造膜——亚铁氰化铜膜1870 – 1920 Preffer, Van't Hoff 渗透压力定律1917 Kober 引入名词Pervaporation（渗透汽化）1920 Mangold, Michaels, Mobain 用赛璐珞和硝化纤维素膜观察到反渗透现象1930 Teorell, Meyer, Sievers 膜电势——电渗析和膜电极的基础1950 Juda, Mcrae 发明了电渗析1960 Loeb, Sourirajan 相转化法制出反渗透非对称膜1968 N.N.Li 发明液膜随着膜材料、制膜方法以及膜应用的不断发展，膜分离技术逐渐成为分离技术大家族中的重要成员。

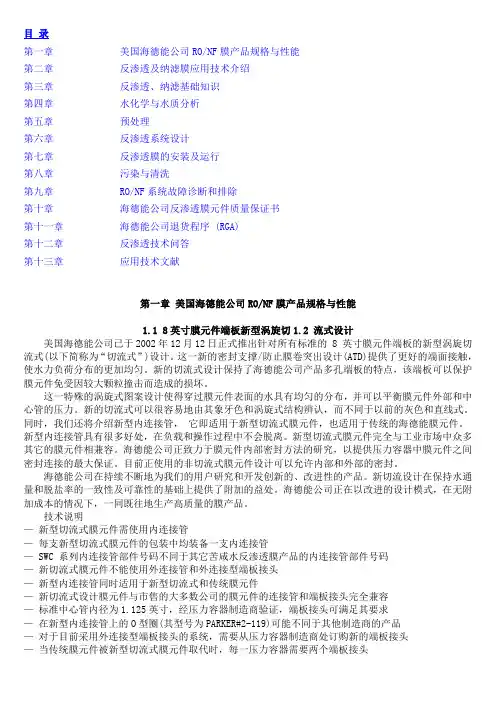

目录第一章美国海德能公司RO/NF膜产品规格与性能第二章反渗透及纳滤膜应用技术介绍第三章反渗透、纳滤基础知识第四章水化学与水质分析第五章预处理第六章反渗透系统设计第七章反渗透膜的安装及运行第八章污染与清洗第九章RO/NF系统故障诊断和排除第十章海德能公司反渗透膜元件质量保证书第十一章海德能公司退货程序 (RGA)第十二章反渗透技术问答第十三章应用技术文献第一章美国海德能公司RO/NF膜产品规格与性能1.1 8英寸膜元件端板新型涡旋切1.2 流式设计美国海德能公司已于2002年12月12日正式推出针对所有标准的 8 英寸膜元件端板的新型涡旋切流式(以下简称为“切流式”)设计。

这一新的密封支撑/防止膜卷突出设计(ATD)提供了更好的端面接触，使水力负荷分布的更加均匀。

新的切流式设计保持了海德能公司产品多孔端板的特点，该端板可以保护膜元件免受因较大颗粒撞击而造成的损坏。

这一特殊的涡旋式图案设计使得穿过膜元件表面的水具有均匀的分布，并可以平衡膜元件外部和中心管的压力。

新的切流式可以很容易地由其象牙色和涡旋式结构辨认，而不同于以前的灰色和直线式。

同时，我们还将介绍新型内连接管，它即适用于新型切流式膜元件，也适用于传统的海德能膜元件。

新型内连接管具有很多好处，在负载和操作过程中不会脱离。

新型切流式膜元件完全与工业市场中众多其它的膜元件相兼容。

海德能公司正致力于膜元件内部密封方法的研究，以提供压力容器中膜元件之间密封连接的最大保证。

目前正使用的非切流式膜元件设计可以允许内部和外部的密封。

海德能公司在持续不断地为我们的用户研究和开发创新的、改进性的产品。

新切流设计在保持水通量和脱盐率的一致性及可靠性的基础上提供了附加的益处。

海德能公司正在以改进的设计模式，在无附加成本的情况下，一同既往地生产高质量的膜产品。

技术说明—新型切流式膜元件需使用内连接管—每支新型切流式膜元件的包装中均装备一支内连接管— SWC 系列内连接管部件号码不同于其它苦咸水反渗透膜产品的内连接管部件号码—新切流式膜元件不能使用外连接管和外连接型端板接头—新型内连接管同时适用于新型切流式和传统膜元件—新切流式设计膜元件与市售的大多数公司的膜元件的连接管和端板接头完全兼容—标准中心管内径为1.125英寸，经压力容器制造商验证，端板接头可满足其要求—在新型内连接管上的O型圈(其型号为PARKER#2-119)可能不同于其他制造商的产品—对于目前采用外连接型端板接头的系统，需要从压力容器制造商处订购新的端板接头—当传统膜元件被新型切流式膜元件取代时，每一压力容器需要两个端板接头—苦咸水膜元件连接管是一头逐渐变细的，以便需要探查时很容易地接入。

反渗透系统设计及运行控制1.常见术语解释（1）半透膜广泛存在于自然界动植物体器官上的一种选择透过性膜。

严格地说，是只能透过溶剂（通常指水）而不能透过溶质的膜。

工业使用的半透膜多是高分子合成的聚合物产品。

（2）渗透、渗透压当把溶剂和溶液（或把两种不同浓度的溶液）分别置于半透膜的两侧时，溶剂将自发地穿过半透膜向溶液（或从低浓度溶液向高浓度溶液）侧流动，这种现象叫渗透，如果上述过程中溶剂是纯水，溶质是盐份，当用理想半透膜将他们分隔开时，纯水侧会自发地通过半透膜流入盐水侧。

纯水侧的水流入盐水侧，盐水侧的液位上升，当上升到一定程度后，水通过膜的净流量等于零，此时该过程达到平衡，与该液位高度差对应的压力称为渗透压，它与溶液的种类、浓度和温度有关而与半透膜本身无关，通常可用下式计算渗透压：Δπ＝△CRT式中：Δπ渗透压，R 气体常数，ΔC膜两侧浓度差，T 温度。

（3）反渗透上述渗透过程中，当在半透膜的盐水侧施加一个大于渗透压的压力时，水的流动向就会逆转，此时盐水中的水将流入纯水侧，这种现象叫做反渗透（4）脱盐率（Salt Rejection）指给水总溶解固体物（TDS）中未透过膜部分的百分数，脱盐率=（1-产品水总溶解固形物/给水总溶解固形物）X100%。

（5）回收率（Recovery）指产水流量与给水流量之比，以百分数表示，回收率=（产品水流量/给水流量）X100%，一般影响回收率的因素，主要有进水水质、浓水的渗透压、易结垢物质的浓度、污染膜物质等。

（6）流量衰减系数、膜通量保留系数指反渗透装置在运行过程中产水量衰减的现象，即运行一年后产水流量与初始运行产水流量下降的比值（复合膜一般不超过3%）；膜通量保留系数指运行一段时间后产水流量与初始运行产水流量的比值（一般三年可达到0.85以上）。

（7）水通量（Flux）指单位面积膜的产水流量，与进水类型及膜类型有关。

（8）浓差极化反渗透过程中，水分子透过后，膜界面层中含盐量增大，形成浓度较高的浓水层，此层与给水水流的浓度形成很大的浓度梯度，这种现象称为膜的浓差极化。

美国海德能Rodesign软件使用技术手册程镇虎2002年6月一、启动Rodesign设计软件和输入水质1-1、启动Rodesign设计软件1-2、打开水质文件1-3、输入一个新的水质文件1-4、输入原水TDS或电导率（取代水质全分析）1-5、输入混合水系统水质二、常规系统设计2-1、一级二段系统自动设计2-2、膜元件使用年限的修改2-3、调整反渗透系统进水PH值三、非常规系统设计3-1、浓水回流系统设计3-2、原水、渗透产水勾兑系统设计3-3、需要配置段间增压泵的系统设计3-4、产水背压在系统设计中影响四、二级系统设计4-1、常规使用RO design设计软件4-2、正确使用RO design设计软件设计二级反渗透系统4-3、二级反渗透工艺设计4-3-1、第一级反渗透和第二级反渗透分开设计4-3-2、第一级反渗透和第二级反渗透合成一体设计1-1、启动Rodesign设计软件在计算机桌面上找到Rodisign图标，双击Rodisign图标，将进入Rodisign设计软件设计界面。

1-2、打开水质文件移动鼠标到Analysis处左键点击出现下拉菜单，显示Open、New、New TDS/Cond、Blend 和Delete，将鼠标移动到Open处左键单击如下图所示：⏹Open：打开一个水质文件⏹New ：输入一个新的水质文件⏹New TDS/Cond：输入原水TDS或电导率⏹Blend：混合水系统设计⏹Delete：删除现有水质Rodesign将出现一个文件选择对话框，根据文件存在的位置找到该文件，选择水质文件后按OK按纽即打开该文件。

（RO Design图标被激活）1-3、输入一个新的水质文件点击Analysis下拉菜单中的New，将出现一个水质全分析输入界面，根据水质全分析中相应的项填入到水质全分析输入界面中。

Project：工程名称（填写）Code：计算机代码（不填写）Feed：水型选择Turb：浊度SDI：污染指数E cond：电导率Autobalance：自动离子平衡水质全分析输入完毕后，如果阴阳离子的不平衡的量超过10%时，软件将提出警告，届时用鼠标点击Autobalance自动离子平衡按纽，软件将根据相差的数量自动用Na+和CL-离子进行平衡。
