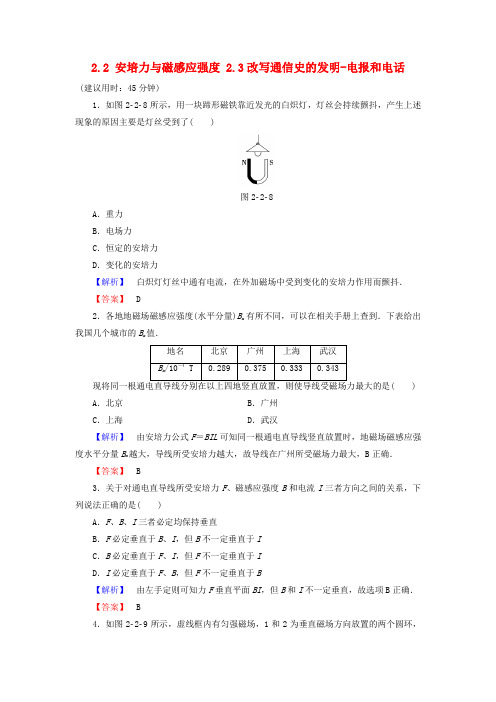

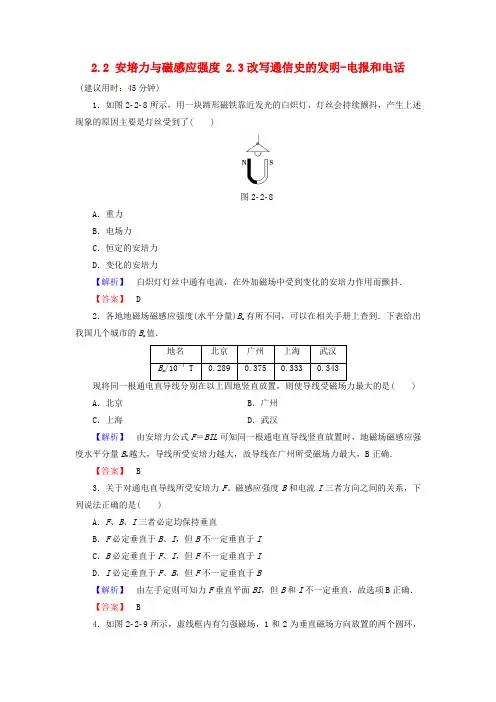

2.2 安培力与磁感应强度 2.3改写通信史的发明-电报和电话(建议用时：45分钟)1．如图228所示，用一块蹄形磁铁靠近发光的白炽灯，灯丝会持续颤抖，产生上述现象的原因主要是灯丝受到了( )图228A．重力B．电场力C．恒定的安培力D．变化的安培力【解析】白炽灯灯丝中通有电流，在外加磁场中受到变化的安培力作用而颤抖．【答案】 D2．各地地磁场磁感应强度(水平分量)B x有所不同，可以在相关手册上查到．下表给出我国几个城市的B x值．( ) A．北京B．广州C．上海D．武汉【解析】由安培力公式F＝BIL可知同一根通电直导线竖直放置时，地磁场磁感应强度水平分量B x越大，导线所受安培力越大，故导线在广州所受磁场力最大，B正确．【答案】 B3．关于对通电直导线所受安培力F、磁感应强度B和电流I三者方向之间的关系，下列说法正确的是( )A．F、B、I三者必定均保持垂直B．F必定垂直于B、I，但B不一定垂直于IC．B必定垂直于F、I，但F不一定垂直于ID．I必定垂直于F、B，但F不一定垂直于B【解析】由左手定则可知力F垂直平面BI，但B和I不一定垂直，故选项B正确．【答案】 B4．如图229所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有( )图229A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法判断【解析】磁通量定义式中的S应理解为处于磁场中的有效面积，由于环1和环2处在磁场中的面积相同，所以穿过这两个圆环的磁通量是相等的，即Φ1＝Φ2，故B选项正确．【答案】 B5．(多选)在一根长为0.2 m的直导线中通入2 A的电流，将导线放在磁感应强度为0.5 T的匀强磁场中，则导线受到的安培力的大小可能是( ) 【导学号：22940017】A．0.4 N B．0.2 NC．0.1 N D．0【解析】当导线与磁场方向垂直时，有效长度l最大，安培力最大，F max＝BIl＝0.5×2×0.2 N＝0.2 N；当导线与磁场方向平行时，有效长度l＝0，此时安培力最小，F min ＝0；所以安培力大小的范围是0≤F≤0.2 N，故B，C，D均正确．【答案】BCD6．一根容易形变的弹性导线，两端固定，导线中通有电流，方向如图2210中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述线状态的四个图示中正确的是( )图2210【解析】 根据左手定则可得只有D 正确．【答案】 D7．如图2211所示，质量为m 的通电细杆ab 置于倾角为θ的导轨上，导轨宽为d ，杆ab 与导轨间的摩擦因数为μ，有电流时，ab 恰好在导轨上静止，下图是它的四个侧视图，标出四种可能的匀强磁场方向，其中杆ab 与导轨之间的摩擦力可能为零的图是( )图2211【解析】 因杆ab 静止在导轨上，所受合力为零，若杆ab 的支持力和磁场对ab 的安培力的合力可能为零，则ab 杆与导轨之间的摩擦力就可能为零，对A 、B 、C 、D 四个图中杆ab 进行受力分析知，选项A 、B 图中杆ab 与导轨之间的摩擦力可能为零．【答案】 AB8．如图2212所示，矩形线框abcd 放置在水平面内，磁场方向与水平方向成α角，已知sin α＝45，回路面积为S ，磁感应强度为B ，则通过线框的磁通量为________．图2212【解析】由于Φ＝BS中S为垂直于磁场方向的面积，因此Φ＝BS sin α＝45 BS.【答案】45 BS9．如图2213所示，在同一水平面的两导轨相互平行，处在竖直向上的磁场中，一根质量为3.6 kg、有效长度为2 m的金属棒放在导轨上，当金属棒中的电流为5 A时，金属棒做匀速运动；当金属棒中的电流增大到8 A时，金属棒能获得2 m/s2的加速度．则磁场的磁感应强度为多少？图2213【解析】对金属棒进行受力分析，利用牛顿第二定律可得：当金属棒中的电流为5 A时，BI1L－F阻＝0当金属棒中的电流为8 A时，BI2L－F阻＝ma由以上两式得B＝maI 2－I1L＝3.6×2－T＝1.2 T.【答案】 1.2 T磁悬浮列车磁悬浮列车分为常导型和超导型两大类．常导型也称常导磁吸型，以德国高速常导磁悬浮列车transrapid为代表，它是利用普通直流电磁铁电磁吸力的原理将列车悬起，悬浮的气隙较小，一般为10毫米左右．列车速度可达每小时400～500千米，适合于城市间的长距离快速运输．超导型磁悬浮列车也称超导磁斥型，以日本MAGLEV为代表．它是利用超导磁体产生的强磁场，列车运行时与布置在地面上的线圈相互作用，产生电动斥力将列车悬起，悬浮气隙较大，一般为100毫米左右，速度可达每小时500千米以上．。

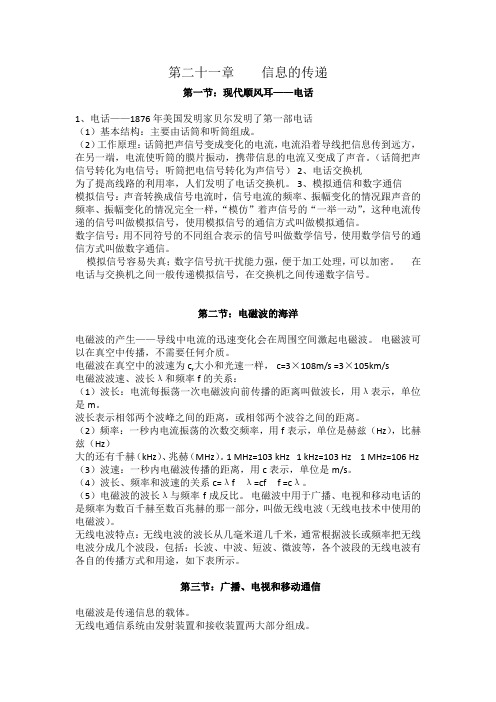

第二十一章信息的传递第一节：现代顺风耳——电话1、电话——1876年美国发明家贝尔发明了第一部电话（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号） 2、电话交换机为了提高线路的利用率，人们发明了电话交换机。
3、模拟通信和数字通信模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节：电磁波的海洋电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中的波速为c,大小和光速一样， c=3×108m/s =3×105km/s电磁波波速、波长λ和频率f的关系：（1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m。
波长表示相邻两个波峰之间的距离，或相邻两个波谷之间的距离。
（2）频率：一秒内电流振荡的次数交频率，用f表示，单位是赫兹（Hz），比赫兹（Hz）大的还有千赫（kHz）、兆赫（MHz）。
1 MHz=103 kHz 1 kHz=103 Hz 1 MHz=106 Hz （3）波速：一秒内电磁波传播的距离，用c表示，单位是m/s。
（4）波长、频率和波速的关系c=λ f λ=cf f =cλ。
（5）电磁波的波长λ与频率f成反比。
电磁波中用于广播、电视和移动电话的是频率为数百千赫至数百兆赫的那一部分，叫做无线电波（无线电技术中使用的电磁波）。
