Excel中柱状图添加折线图(百分比趋势图)组合的方法
用excel作图时候经常会碰到做柱状图和折线图组合，这样的图一般难在折线图的数据很小，是百分比趋势图，所以经常相对前面主数据太小了，在图里看不到，所以需要用次坐标轴来将其显示出来，今天，店铺就向大家介绍这种柱状图添加折线图(百分比趋势图)组合的做法。
Excel中柱状图添加折线图(百分比趋势图)组合的步骤如下：
1、我们就用这个年份、销售量和增长率表格为例作图。
2、首先选中销售量和增长率两列数据。
3、接着如图所示插入柱状图。
4、在出现的图上点击鼠标右键，再点击菜单中的选择数据。
5、此时会跳出来选择数据源的界面。
点击界面右侧的编辑，这里是编辑横坐标轴的数据。
6、跳出轴标签以后，选择年份列的2005到2013，点击确定。
7、回到选择数据源界面，再点击左侧的编辑，这里是编辑图标签。
8、跳出编辑数据系列界面后，选择销售量单元格，确定
9、同样的方式，编辑好增长率。
10、接着，点击图中所示位置，右键单击。
11、在菜单中点击设置数据系列格式。
12、勾选次坐标轴，关闭。
13、再在红色图(增长率图)上右键单击，出现菜单以后点击更改系列图标类型。
14、在跳出的页面选择下图所示的折线图。
点击确定。
15、好了，一个柱状图加折现图的完整的做法就完成了。
Excel中柱状图添加折线图(百分比趋势图)组合的。

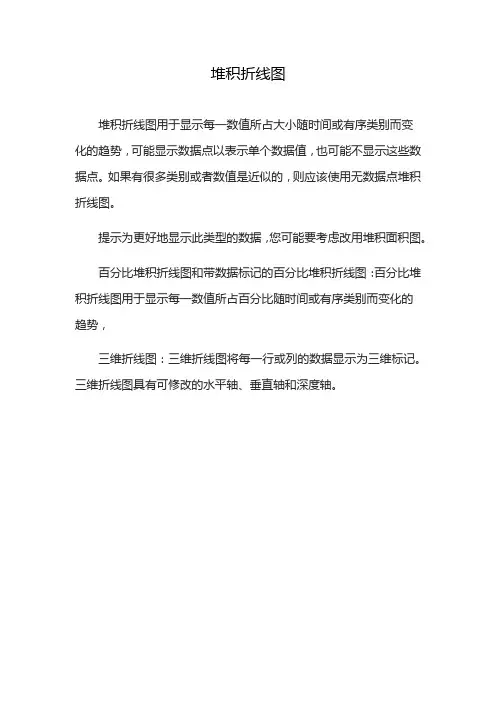

堆积折线图
堆积折线图用于显示每一数值所占大小随时间或有序类别而变
化的趋势，可能显示数据点以表示单个数据值，也可能不显示这些数据点。
如果有很多类别或者数值是近似的，则应该使用无数据点堆积折线图。
提示为更好地显示此类型的数据，您可能要考虑改用堆积面积图。
百分比堆积折线图和带数据标记的百分比堆积折线图：百分比堆积折线图用于显示每一数值所占百分比随时间或有序类别而变化的
趋势，
三维折线图：三维折线图将每一行或列的数据显示为三维标记。
三维折线图具有可修改的水平轴、垂直轴和深度轴。

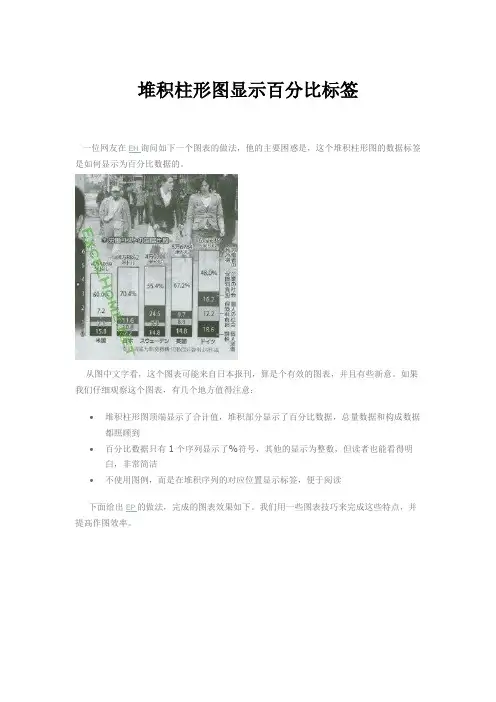

堆积柱形图显示百分比标签一位网友在EH询问如下一个图表的做法，他的主要困惑是，这个堆积柱形图的数据标签是如何显示为百分比数据的。
从图中文字看，这个图表可能来自日本报刊，算是个有效的图表，并且有些新意。
如果我们仔细观察这个图表，有几个地方值得注意：•堆积柱形图顶端显示了合计值，堆积部分显示了百分比数据，总量数据和构成数据都照顾到•百分比数据只有1个序列显示了%符号，其他的显示为整数，但读者也能看得明白，非常简洁•不使用图例，而是在堆积序列的对应位置显示标签，便于阅读提高作图效率。
首先，在原始数据的基础上，组织第13～16行的百分比数据，用于标签显示。
为使显示简洁，我们将百分比数据放大100倍，C13的公式为=C6/C$10*100，复制到其他单元格。
对第13行的数据使用自定义数据格式0.0"%"，使其带上%符号，作为百分比数据的提示。
然后开始作图。
偷个懒，这里直接贴作图步骤的截屏图片，大家也可以从源文件中了解：补充说明：小博的老读者应该对xy chart labeler的应用很熟悉了，新读者可参考《搞定散点图》日志中的介绍。
图表利器，必须掌握。
对于堆积柱形图，不使用图例而是在对应位置显示分类标签，极大提高了图表的可读性。
若是手工使用自选图形绘制分类标签，繁琐且难于对齐，数据一变又得重来，简直不亚于绣花。
我们使用辅助序列的方式，巧妙地实现了精确定位，效率极高。
散点图的数据组织技巧，G20的公式为：=SUM($G$6:G6)+G7*0.5，使分类标签显示在对应序列的垂直局中位置。
F20的取值、以及误差量的大小，可根据最后柱形图的宽度调整至合适。
原图中将最大分类序列置于顶端，我们将其置于低端，这样图表显得平衡些。
回顾一下，在本例的做法中我们运用了以下技巧：1、用隐藏的曲线图显示汇总值，辅助序列的应用2、堆积柱形图显示百分比标签，xy chart labeler的应用－－可记为“挂羊头卖狗肉”，现在天冷了，正是吃羊肉/狗肉的时候：）3、只在1个序列显示%符号，自定义数据格式的应用4、用隐藏的散点图显示分类标签，辅助序列的应用5、自动显示小连线，误差线的应用6、辅助数据组织技巧。
