缩合型室温硫化硅橡胶耐热性能的研究

［ ］ + + 粘接性 。
一般说来，在无氧、高温密闭条件下，硅橡 胶主要发生主链断裂反应，导致硅橡胶变软；在 有氧、高温开放环境中，硅橡胶主要发生侧基氧 化反应，导致硅橡胶变硬。
, . / 硅橡胶的耐热性
. / 硅橡胶按其包装形式，可分为单组分 和双组分两大类；按其硫化机理，又可分为缩合 型和加成型。井山凯夫认为，缩合型 . / 硅橡 胶的热氧老化机理主要是聚硅氧烷的主链在高温
第 (期
程买增等)室温硫化硅橡胶耐热性的研究进展
・! (・
! 结束语
通过改变聚硅氧烷主链和侧基的结构、采用 新型硫化体系、添加耐热添加剂、添加硅氮类化 合物等途径能有效提高硅橡胶的热稳定性，进一 步拓宽其应用领域。今后，开发能在" # #$以上 高温长期使用的 % & ’ 硅橡胶已成为耐高温材料 发展的一个重要方向。 参 考 文 献
［ ］ ; 常用交联剂的水解反应活性 。
由表,可以看出，交联剂的水解反应活性顺 序为：脱酮型%脱酸型%脱酮肟型%脱醇型。脱 酮型交联剂的水解反应活性最高，其硫化胶的耐 热老化性最好；脱醇型交联剂的水解反应活性最 差，其硫化胶的耐热老化性也最差。主要原因是 活性高的交联剂分解速度快，硫化胶中残留的硅 羟基比较少，从而减少了对聚硅氧烷主链的破 坏，所以表现出较高的热稳定性。 日本信越化学公司对脱丙酮型 . / 硅橡胶 做了较深入的研究，所开发的流动型胶粘剂 = > % ) + 0和非流动型胶粘剂 = >% ) + 1 都能在 % 2 23 以上长期使用。其中 = >% ) + 1在% 2 2 3 下老化 % 2天后，拉伸强度保持率为 1 2 <，且 对 玻 璃、 ［ ］ + 2 铝、铁等多种基材保持良好的粘接性 。广州 白云粘胶厂研制的含环氧型偶联剂和耐热添加剂 的脱酮肟型 . / 硅橡胶粘接剂在 , * 2 3 的热空 气中放置; ’5 后，对玻璃和铝材仍具有良好的

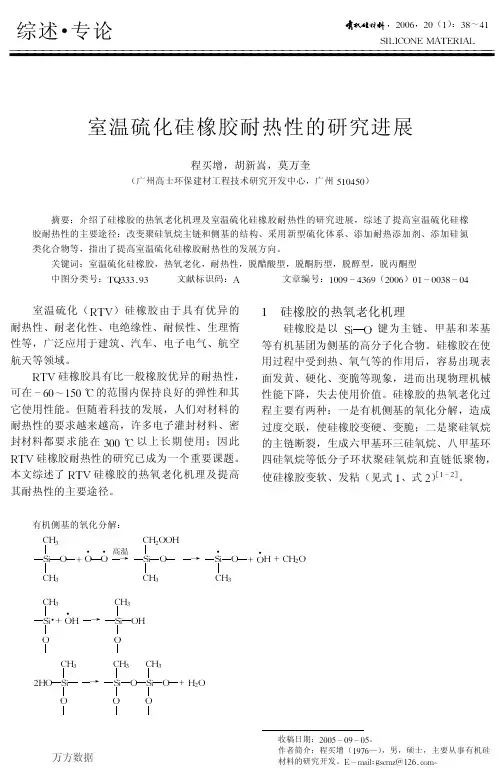

室温硫化（RTV）硅橡胶耐热改性研究进展张大勇;刘晓辉;王刚;赵颖;李欣;朱金华;王旭红【摘要】室温硫化（RTV）硅橡胶具有优良的耐高低温、耐紫外线和耐大气老化性能，其在航天、航空、电子等领域有良好的应用前景。

介绍了提高室温硫化（RTV）硅橡胶耐热性的主要途径：包括改变主链结构、采用不同的交联体系和加入耐热添加剂。

%RTV silicone rubber has excellent high and low temperature-resistance, UV-resistance and weather-resistance, and has good application future in the aviation, spaceflights and electronic industries. Main ways to improve the heat resistance of RTV silicone【期刊名称】《黑龙江科学》【年(卷),期】2011(002)001【总页数】4页(P27-29,34)【关键词】室温硫化;硅橡胶;耐热性【作者】张大勇;刘晓辉;王刚;赵颖;李欣;朱金华;王旭红【作者单位】黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040;黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040;黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040;黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040;黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040;黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040;黑龙江省科学院石油化学研究院,黑龙江哈尔滨150040【正文语种】中文【中图分类】TQ333室温硫化(RTV)硅橡胶具有优良的耐高低温、耐紫外线、耐大气老化性能，主要用于航空、航天、电子和电器等领域的密封和粘接。

该胶可在-60～200℃温度范围内长期使用。

室温硫化硅橡胶的研究及其在防污闪涂料中的应用杨金鑫,文秀芳,皮丕辉,杨卓如　(华南理工大学化学与化工学院,广州510640) 摘　要:概述了室温硫化硅橡胶(RT V )用填料方面的研究进展,介绍了室温硫化硅橡胶在国内外电力系统防污闪领域中的应用,对目前RT V 防污闪涂料在应用中所存在的问题及其解决方法提出了看法,展望了RT V 防污闪涂料的应用前景。

关键词:室温硫化硅橡胶;防污闪;填料;改性中图分类号:T Q63014 文献标识码:A 文章编号:0253-4312(2009)04-0067-05Study on Roo m Tem pera ture Vulcan i zed S ili coneRubber and Its Use i n An ti -Fl a shover Coa ti n gsYang J inxin,W en Xiufang,Pi Pihui,Yang Zhuoru(The School of Che m ical and Energy Engineering,South ChinaU niversity of Technology,Guangzhou 510640,China ) Abstract:This paper gives a revie w on the recent p r ogress of r oom te mperature vulcanized silicone rub 2ber (RT V )in the as pect of fillers .The use of RT V in anti -flashover of power syste m has been p resented in detail as well .The existing p r oble m s and s oluti ons were described .The p r os pect of app licati on of RT V coat 2ings is p r oposed . Key W ords:RT V silicone rubber;flashover;filler;modificati on作者简介:杨金鑫(1980—),男,博士,主要从事精细化学品研究。

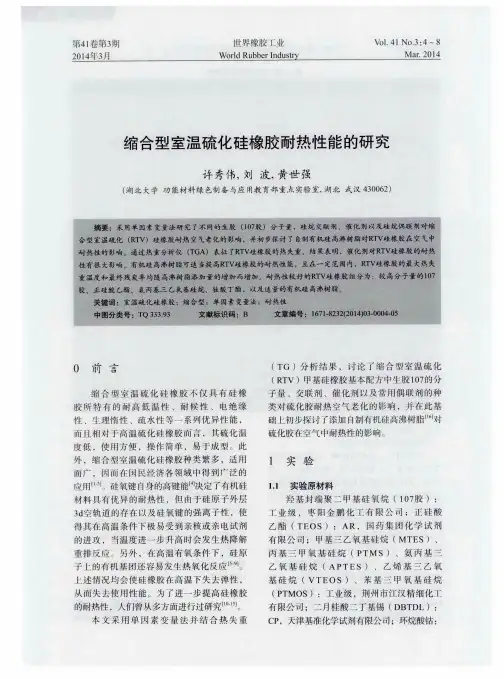

耐高温双组分缩合型室温硫化硅橡胶硫化体系的研究研究了正硅酸乙酯、硅氮烷化合物（KH-CL）以及正硅酸乙酯和KH-CL并用比例对缩合型RTV-2硅橡胶适用期、完全硫化时间、力学性能和耐高温性能的影响。

结果表明，通过正硅酸乙酯/KH-CL并用可以得到工艺性能好（适用期长、完全硫化时间短）的缩合型RTV-2硅橡胶；以0.5份二月桂酸二丁基锡为催化剂、3份正硅酸乙酯和1份KH-CL的混合物为交联剂得到的缩合型RTV-2硅橡胶兼具良好的工艺性能、粘接性能和抗高温密闭降解性能。

标签：正硅酸乙酯；KH-CL；缩合型RTV硅橡胶缩合型室温硫化（RTV）硅橡胶按产品形态可分为单组分和双组分两种类型。

双组分缩合型室温硫化（RTV-2）硅橡胶主要特点是硫化时不放热、不吸热、不膨胀、收缩小、硫化交联反应可以在内部和表面同时发生，并可以进行深部硫化。

因此，缩合型RTV-2硅橡胶在建筑、汽车、电子电器、机械、化工、轻工等领域获得广泛应用[1]。

当前，采用正硅酸乙酯作交联剂的脱醇型RTV-2硅橡胶，在密闭状态下受热（约200 ℃以上），其主链结构易发生断裂降解，出现硫化“返原”发粘现象，完全失去弹性。

而采用硅氮烷化合物（KH-CL）作交联剂的脱氨型RTV-2硅橡胶，在350 ℃仍能有效抑制硅橡胶主链结构发生断裂降解，消除硫化“返原”发粘现象，且具有优异的粘接性能、耐热空气老化和抗高温密闭降解性能[2～6]。

但采用KH-CL作交联剂的脱氨型RTV-2硅橡胶也存在明显的缺点，如KH-CL的价格昂贵、完全硫化时间长等。

为此，本文采用正硅酸乙酯和KH-CL 并用的硫化体系，研究了正硅酸乙酯、KH-CL以及正硅酸乙酯和KH-CL并用比例对缩合型RTV-2硅橡胶性能的影响。

1 实验部分1.1 主要原料端羟基液体甲基硅橡胶（107生胶），5 000 mPa·s，江西星火有机硅厂；硅烷改性气相法白炭黑，自制；硅微粉，800目，工业品，江西省地矿非金属公司粉体材料厂；氧化铁，工业品，上海一品国际颜料有限公司；硅氮烷化合物（KH-CL），工业品，中国科学院化学研究所；正硅酸乙酯和二月桂酸二丁基锡，化学纯，北京化学试剂有限公司；NJD-6粘接底涂，自制。
