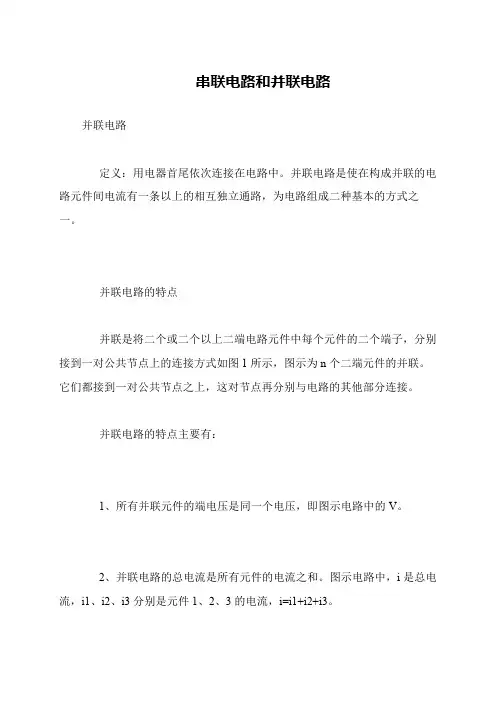

串并联电路

1．下列说法正确是( )A ．一个电阻和一根无电阻的理想导线并联总电阻为零B ．并联电路任一支路电阻都大于电路的总电阻 C.并联电路任一支路电阻增大(其它支路不变)总电阻也增大 D.并联电路任一支路电阻增大(其它支路不变)总电阻一定减少2．如图示,4只电阻串联于某电路中.已测出U AC =9V ，U BD =6V ， R 2=R 4则U AE 为（ ） A ．3V B ．7.5V C ．15V D ．无法确定3.如图示,AB 间电压恒为U,当滑动变阻器的滑片P 逐渐向A 端移动的过程中 灯泡上的电压数值是（ ）A ．一直为UB ．一直为0C ．逐渐增大到UD ．逐渐增大到04．一电流表的满偏电流I g =1mA ，内阻为200Ω。

要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ） A.并联一个200Ω的电阻 B.并联一个0.4Ω的电阻 C.串联一个0.4Ω的电阻 D.串联一个200Ω的电阻 5．一个电流表的满偏电流I g =1mA ，内阻R g =500Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ） A.串联一个10k Ω的电阻 B.并联一个10k Ω的电阻 C.串联一个9.5k Ω的电阻 D.并联一个9.5k Ω的电阻 6.如图示，R 1=8Ω、R 2=2Ω、R 3=3.2Ω通以电流,各个电阻电压之比U 1:U 2:U 3=__________，各电阻电流强度之比I 1:I 2:I 3=_________ 。

7．如图所示，求下列几中情况下A 、B 间的等效电阻。

A.S 1、S 2均断开B.S 1合上，S 2断开C.S 1断开，S 2合上D.S 1、S 2均合上8.如图示，两个定值电阻R 1、R 2串联后接在电压U 稳定于12V 的直流电源上， 有人把一个内阻不是远大于R 1、R 2的电压表接在R 1两端，电压表的示数为8V. 如果他把电压表改接在R 2两端，则电压表的示数将( ). A.小于4VB.等于4VC.大于4V 小于8VD.等于或大于8V9．把“1.5V 0.3A ”的电珠接到6V 的电源上,为使正常发光,需要串联一只_____Ω的电阻。

10.电阻R 1=60Ω和R 2串联后，R 2上的电压是总电压的2/3，已知总电压为18V ，则R 2=__ __Ω R 2两端电压__ _V 11．如图所示的电路中，U AB =1V ，R 1=R 2=R 3=10Ω，那么，电压表的示数为________V ， 电流表的示数为________A.12．将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻 改装成量程相同的电压表，两电压表内阻之比为 。

将两电压表串联后去 测某一电压，两表示数之比为 。

13.如图所示电路中，已知I=3A ，I 1=2A ，R 1=10Ω，R 2=5Ω，R 3=30Ω，则通过电流表 的电流方向为向________，电流的大小为________A.14．如图是一个电路的一部分，其中R 1＝5Ω，R 2＝1Ω，R 3＝3Ω，I 1＝0.2A ，I 2＝0.1A ， 那么电流表测得的电流为( )A.0.2 A ，方向向右B.0.15 A ，方向向左C.0.2 A ，方向向左D.0.3 A ，方向向右 15．用两只完全相同的电流表分别改装成一只电流表和一只电压表． 将它们串联起来接入电路中，如图2－4－21所示，此时()R 1R 2R 3 R图2-93图2-10B图2-18A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角 16.一个T 型电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω. 另有一测试电源，电动势为100 V ，内阻忽略不计．则( )A.当c 、d 端短路时，a 、b 之间的等效电阻是40ΩB.当a 、b 端短路时，c 、d 之间的等效电阻是40ΩC.当a 、b 两端接通测试电源，c 、d 两端的电压为80VD.当c 、d 两端接通测试电源，a 、b 两端的电压为80V 17．如图示，A 、B 间的电压是30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，U CD 的变化范围是( ) A ．0～10V B ．0～20V C ．10～20V D ．20～30V18．如图12—4—10所示，当ab 端接入100V 电压时，cd 两端为20V ；当cd 两端接入100V 时，ab 两端电压为50V ，则R 1∶R 2∶R 3之比是（A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对19．如图中AB 之间的总电阻为：甲图R AB =____Ω；乙图K 断开时R AB =____ Ω，K 闭合时R/AB =______Ω； 丙图K 断开时R AB =____ Ω，K 闭合时R /AB =______Ω。

20.如图示，M、N 两点间电压为18V ，R 1=6Ω，R 2=3Ω，C 1=6μF ，C 2=3μF ；当电键K 断开时，B 两点间的电压U AB 为_______伏，当K 闭合时，电容器C 1的电量变化了_______库21.如图示，R 1=12k Ω，R 2=8k Ω，R 3=20k Ω，R 4=600Ω，当电位器滑动触头C 凋到最上端和最下端时，AB 间的总电阻分别是________Ω和______Ω，AB 间最大电阻值为________Ω。

22.有一只量程为1mA 的电流表，刻度盘共有50格，若给它并联一个10－2Ω的电阻，则可将它改装成一个量程为1A 的电流表，若要把这个量程为1 mA 的电流表改装成一个量程为10V的电压表，应在电流表上串联一个______Ω的电阻．将这个电压表接在某段电路上，指针偏转40格，这段电路两端的电压是________V. 23.如图示，甲、乙两个电路，都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是( ) A.甲表是电流表，R 增大时量程增大 B.甲表是电流表，R 增大时量程减小 C.乙表是电压表，R 增大时量程增大 D.乙表是电压表，R 增大时量程减小 24.伏安法测电阻的接法有如图中甲、乙两种，下列说法正确的是( ) A ．两种接法完全等效 B ．按甲图接法，测得值偏小 C ．若待测电阻的阻值很大，按甲图接法误差较小 D ．若待测电阻的阻值很小，按甲图接法误差较小25.如图示，a 、b 两端电压恒定，电阻R 1＝2 k Ω，用内阻也是2 k Ω的电压表测电阻R 1两端电压为2 V ，测R 2两端电压为4 V ，则不接电压表时，a 、b 间总电压为( )A ．6 VB ．8 VC ．10 VD ．12 V26.一个电压表由表头G 与分压电阻R 串联而成，如图2－4－22所示，若在使用中发现电压表的读数总是比准确值稍小一些，采用下列哪种措施可能加以改进( )A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻CDMN图12—4—9K 甲乙丙27.用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图2－4－21所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是( )A.图甲中的A1、A2的示数相同B.图甲中的A1、A2的指针偏角相同C.图乙中的A1、A2的示数和偏角都不同D.图乙中的A1、A2的指针偏角相同28．如图示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，安培表示数的最小值为29.如图电路中，伏特表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻。

R1和R3电阻未知，R2＝R4＝20Ω，V1和V2的读数分别为15V和10V，则a、b两点间的电压为A.23 VB.24 VC.25 VD.26 V30.某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻Rx的阻值分别为R1和R2，则所测阻值与真实值R x间的关系为 ( )A．R1>R x>R2B．R1<R x<R2 C．R1>R2>R x D．R1<R2<R x31.如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是（）A．a处接线断开 B．触头P开路 C．a、b间电阻丝开路 D．b处接线开路32.在图的电路中，U=8V不变，电容器电容C=200μF，R1：R2=3：5，则电容器的带电量为A．1×10-3C B．1×10-4C C．6×10-4C D．1.6×10-3C33.实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
