装配式建筑，ALC轻质隔墙板一、概念ALC轻质隔墙板也称蒸压加气轻质混凝土板，属于新型建筑节能产品。
新型墙材——ALC墙板，《蒸压加气轻质混凝土》的英文名称为Autoclaved Aerated Ligntweight Concrete，ALC和AAC都是其缩写，日本及亚洲部分地区将其缩写为ALC，欧洲将其缩写为AAC。
其具有容重轻、隔音保温效果好、造价低廉、安装工艺简单、工期要求较低、生产工业化、标准化、安装产业化等优点，目前在高层框架建筑以及工业厂房的内外墙体获得了广泛的应用。
二、工法特点1. 板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。
2. 作墙板时由于板材薄，扩大了建筑使用面积。
3. ACL板材料绿色环保，隔声隔音性能好及防火性能远远超过了A1级的要求。
4. ALC轻质隔墙板安装方便，施工速度快。
5、总结下来：（1）轻质高强，材料容重小凝土容重的1/4，粘土砖的1/3。
内置双层双向钢筋网，提高楼板承载能力，楼板最小抗压强度4MPa。
（2）隔音效果好根据厚度不同其可降低30-50分贝噪音，其隔音效果符合国家住宅隔音要求。
（3）ALC板是一种硅酸盐材料。
内部结构稳定，不存在老化问题，不易风化，具有良好的耐酸碱性，正常使用年限可与建筑同寿命。
（4）保温、隔热、防火效果显著。
加气混凝土为多孔材料，导热系数仅为（B04级）0.14，保温隔热是黏土的3倍，混凝土的10倍。
ALC 板为A类不燃材料，其防火时限4小时，可有效抵御火灾，防止火势蔓延。
（5）材料环保、室内无有害物质释放.ALC板以为水泥、石灰、石英砂为主要原料，在生产和使用过程中均无毒、无放射性。
（6）经济性好，整体造价低、工期短。
材料容重小可降低结构基础，主体结构的整体造价。
三、安装流程1、板材弹线2、板材切割3、固定U型卡4、板材安装5、垂直度校对6、平整度校对7、底缝填塞砂浆8、顶缝发泡剂填塞9、板材挂网补缝10、现场开槽四、风险点把控1、运输损坏：ALC轻质隔墙板强度低，运输搬运易破损。

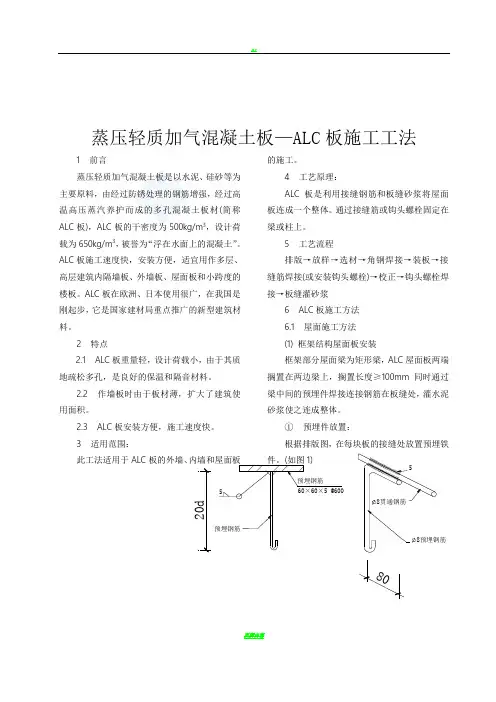

20d预埋钢筋预埋钢筋60×60×5 @600558预埋钢筋8贯通钢筋80蒸压轻质加气混凝土板—ALC 板施工工法1 前言蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料，由经过防锈处理的钢筋增强，经过高温高压蒸汽养护而成的多孔混凝土板材(简称ALC 板)，ALC 板的干密度为500kg/m 3，设计荷载为650kg/m 3，被誉为“浮在水面上的混凝土”。
ALC 板施工速度快，安装方便，适宜用作多层、高层建筑内隔墙板、外墙板、屋面板和小跨度的楼板。
ALC 板在欧洲、日本使用很广，在我国是刚起步，它是国家建材局重点推广的新型建筑材料。
2 特点2.1 ALC 板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。
2.2 作墙板时由于板材薄，扩大了建筑使用面积。
2.3 ALC 板安装方便，施工速度快。
3 适用范围：此工法适用于ALC 板的外墙、内墙和屋面板的施工。
4 工艺原理：ALC 板是利用接缝钢筋和板缝砂浆将屋面板连成一个整体。
通过接缝筋或钩头螺栓固定在梁或柱上。
5 工艺流程排版→放样→选材→角钢焊接→装板→接缝筋焊接(或安装钩头螺栓)→校正→钩头螺栓焊接→板缝灌砂浆6 ALC 板施工方法 6.1 屋面施工方法 (1) 框架结构屋面板安装框架部分屋面梁为矩形梁，ALC 屋面板两端搁置在两边梁上，搁置长度≥100mm 同时通过梁中间的预埋件焊接连接钢筋在板缝处，灌水泥砂浆使之连成整体。
① 预埋件放置：根据排版图，在每块板的接缝处放置预埋铁件。
(如图1)图1② 找平放线：在每道梁上拉通线，用水泥砂浆找平，使表面平整，坡度一致。
找平后根据排版图，在屋面梁上放线定出每块板位置。
③ 铺设：ALC 板有正反面，施工时务必确认板短边一侧的正反标记。
由于ALC 板很容易破损，ALC 板由专用吊具吊至屋面后，由四人用ALC 板专用吊装带，抬至铺设点，板端搁置处用水泥砂浆座浆，根据定位线进行调正。

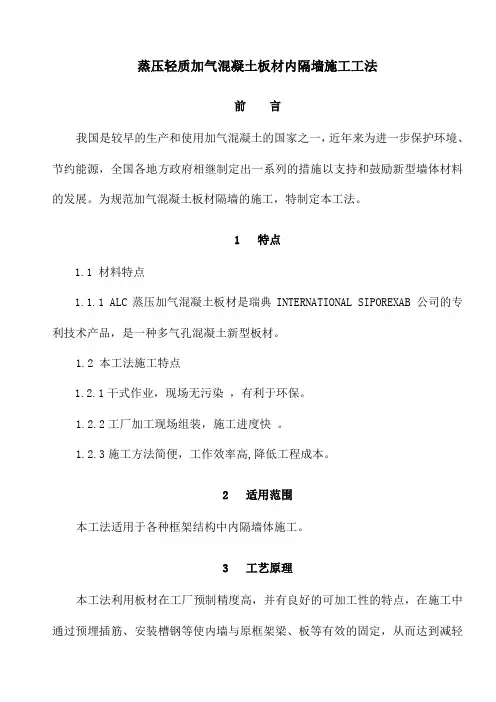

蒸压轻质加气混凝土板材内隔墙施工工法前言我国是较早的生产和使用加气混凝土的国家之一，近年来为进一步保护环境、节约能源，全国各地方政府相继制定出一系列的措施以支持和鼓励新型墙体材料的发展。
为规范加气混凝土板材隔墙的施工，特制定本工法。
1 特点1.1 材料特点1.1.1 ALC蒸压加气混凝土板材是瑞典INTERNATIONAL SIPOREXAB 公司的专利技术产品，是一种多气孔混凝土新型板材。
1.2 本工法施工特点1.2.1干式作业，现场无污染，有利于环保。
1.2.2工厂加工现场组装，施工进度快。
1.2.3施工方法简便，工作效率高,降低工程成本。
2 适用范围本工法适用于各种框架结构中内隔墙体施工。
3 工艺原理本工法利用板材在工厂预制精度高，并有良好的可加工性的特点，在施工中通过预埋插筋、安装槽钢等使内墙与原框架梁、板等有效的固定，从而达到减轻劳动强度、缩短建设工期、提高施工效率的目的。
4 工艺流程及操作要点4.1工艺流程图4.14.2 操作要点及注意事项4.2.1 一般要求1 板材进场后，需对其种类、尺寸和外形等产品质量进行确认，是否满足设计要求。
2 板材的搬运起吊和保管（1）板材质地疏松易于损坏，故应尽量减少转运；（2）为防止板材受损坏在运输中应采取绑扎措施；（3）板材易于吸湿、吸水，故堆放时不得直接接触地面；为防止因堆放不善而引起挠曲、开裂等损伤或应堆放过高而形成安全隐患并方便施工时板材的取4 板材安装所用钢材：钢筋为I级钢、钢材选用A3钢。
5 填充砂浆要求：水泥标号不宜大于32.5级；砂应符合砌筑砂浆用砂的要求；水中不应含有对钢筋和砂浆产生不利影响的有害杂质；砂浆的标准配合比为水泥：砂=1：3，为方便施工其流动性应满足50—70mm。
6 修补用砂浆，应由板的制造厂家为ALC板施工而特别配制。
7 有防火要求：耐火接缝材料宜先选用岩棉保温板。
8 安装时的含水率应控制在20%以内，因北京地区空气干燥，故可不考虑空气因素，只需注意板材储存及运输过程。
蒸压轻质加气混凝土板设计技术手册说明N A L C板设计技术手册容重轻精度高降低工程成本免抹灰构造柱缩短一半工期性能好厚度薄增加使用面积无辐射不裂缝方便吊挂重物郑州科海重工机械有限公司网址：蒸压轻质加气混凝土板（简称NALC板）设计技术手册说明1.关于板材蒸压轻质加气混凝土板简称NALC板（Autoclaved Lightweight Concrete），它是以硅砂、水泥、石灰、铝粉等为主原料，经过高温、高压蒸汽养护而成的多气孔混凝土成型板材，内嵌经过除锈、防腐处理的双层双向钢筋网片。
它既可做建筑主体的内墙和外墙等墙体材料，又可做屋面板和楼层板，另有薄板（37mm、50mm厚）可作保温板及防火板，是一种性能优越的新型建材。
可广泛应用于混凝土结构和钢结构住宅、办公楼、厂房的内、外墙、楼板、屋面板、防火墙、防爆墙、钢结构梁柱防火板、隔音墙、旧建筑加层改造等。
具体规格型号参见后附表格。
2.关于NALC板外墙蒸压轻质加气混凝土板（简称NALC板）可以直接使用于各种建筑结构的外墙，由于其卓越的保温、隔热性能，所以在使用在外墙上时比一般加气混凝土薄很多即可满足国家节能保温的要求。
选用设计请参考《关于蒸压加气混凝土墙板的设计问题》中的外墙部分；设计计算请参考后附设计计算书案例。
3. 关于NALC板内墙蒸压轻质加气混凝土板（简称NALC板）可以直接使用于各种建筑结构的内墙，包括分户墙、室内分隔墙、卫生间和厨房隔墙等墙体壁面，并适合吊挂各种物件如空调、热水器、暖气片、吊柜等。
住宅、酒店、宾馆、学校、医院各种墙体的选用设计请参考《关于蒸压加气混凝土墙板的设计问题》中的内墙部分；卫生间、厨房部分的使用说明参见《关于蒸压加气混凝土墙板的设计问题》的关于NALC板材配套物件或特殊需要处理问题部分。
4.关于NALC板使用与建筑主题的特殊造型建筑上经常会有很多特殊造型，诸如斜外墙面、造型假柱、外挂空调盒子、特殊造型的室外封闭等无法采用构造柱形式砌筑砌体来实现，但是使用蒸压轻质加气混凝土板（简称NALC板）均可以很简单的节点方式予以解决。
