蒸压砂加气混凝土精确砌块(全)

蒸压砂加气混凝土精确砌块施工工法蒸压砂加气混凝土精确砌块施工工法一、前言蒸压砂加气混凝土精确砌块是一种环保、高效、节能的新型建筑材料，广泛应用于现代建筑工程中。

本文将介绍蒸压砂加气混凝土精确砌块的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点蒸压砂加气混凝土精确砌块施工工法具有以下特点：1. 生产成型：通过专用设备和模具生产精确砌块，尺寸一致，减少人工修整的工作量。

2. 低能耗：使用水泥、砂等常规原材料，能耗低于传统砌筑工艺。

3. 轻质高强：砌块具有轻质、高强的特点，重量降低，抗震性能良好。

4. 保温隔热：砌块具有良好的保温隔热性能，可有效降低能源消耗。

5. 易加工：砌块可根据需要进行切割、钻孔等加工，方便实现精确尺寸的拼接。

三、适应范围蒸压砂加气混凝土精确砌块施工工法适用于各类住宅建筑、工业厂房、商业建筑以及公共建筑等领域。

四、工艺原理蒸压砂加气混凝土精确砌块施工工法的工艺原理是，在模具内将砂浆进行蒸压，产生微气孔，结构紧密，形成高强度的加气混凝土砌块。

具体工艺分为以下几个步骤：1. 原材料准备：准备水泥、砂、粉煤灰等原材料，并按照一定比例混合。

2. 砂浆搅拌：将水泥、砂、粉煤灰等原材料加水搅拌成砂浆。

3. 模具制作：根据设计要求制作模具，确保模具尺寸准确。

4. 砌块成型：将砂浆倒入模具，压实成型，然后进行蒸压。

5. 养护处理：成型后的砌块需进行养护处理，保持一定湿度和温度环境，促进混凝土的强度发展。

五、施工工艺1. 建立基础：根据设计要求进行基础的开挖和浇筑。

2. 砂浆制备：按照所需比例混合水泥、砂、粉煤灰等原材料，并加水搅拌至砂浆状态。

3. 模具准备：准备好具有设计尺寸的模具，并确保模具表面平整。

4. 砌块成型：将制备好的砂浆倒入模具，用振动器和蒸压设备进行振实和蒸压处理。

5. 砌块养护：对成型后的砌块进行湿养护处理，保持一定的湿度和温度，使混凝土强度逐渐发展。

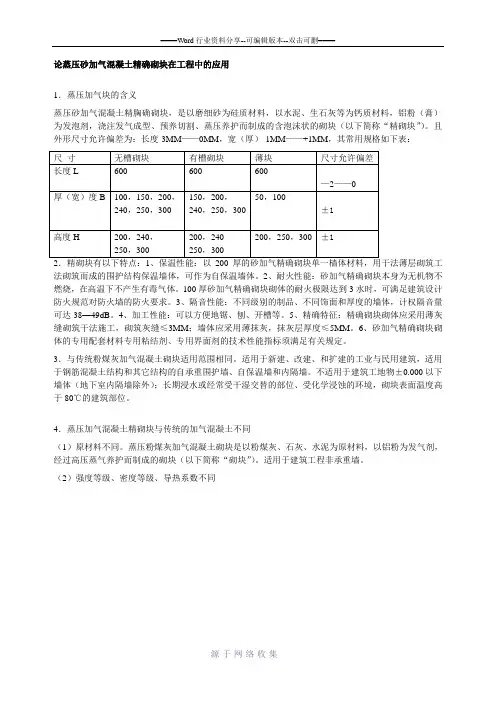

====Word行业资料分享--可编辑版本--双击可删====论蒸压砂加气混凝土精确砌块在工程中的应用1．蒸压加气块的含义蒸压砂加气混凝土精胸确砌块，是以磨细砂为硅质材料，以水泥、生石灰等为钙质材料，铝粉（膏）为发泡剂，浇注发气成型、预养切割、蒸压养护而制成的含泡沫状的砌块（以下简称“精砌块”）。

且外形尺寸允许偏差为：长度-3MM——0MM，宽（厚）-1MM——+1MM，其常用规格如下表：2．精砌块有以下特点：1、保温性能：以200厚的砂加气精确砌块单一樯体材料，用干法薄层砌筑工法砌筑而成的围护结构保温墙体，可作为自保温墙体。

2、耐火性能：砂加气精确砌块本身为无机物不燃烧，在高温下不产生有毒气体。

100厚砂加气精确砌块砌体的耐火极限达到3水时，可满足建筑设计防火规范对防火墙的防火要求。

3、隔音性能：不同级别的制品、不同饰面和厚度的墙体，计权隔音量可达38—49dB。

4、加工性能：可以方便地锯、刨、开槽等。

5、精确特征：精确砌块砌体应采用薄灰缝砌筑干法施工，砌筑灰缝≤3MM；墙体应采用薄抹灰，抹灰层厚度≤5MM。

6、砂加气精确砌块砌体的专用配套材料专用粘结剂、专用界面剂的技术性能指标须满足有关规定。

3．与传统粉煤灰加气混凝土砌块适用范围相同。

适用于新建、改建、和扩建的工业与民用建筑，适用于钢筋混凝土结构和其它结构的自承重围护墙、自保温墙和内隔墙。

不适用于建筑工地物±0.000以下墙体（地下室内隔墙除外）；长期浸水或经常受干湿交替的部位、受化学浸蚀的环境，砌块表面温度高于80℃的建筑部位。

4．蒸压加气混凝土精砌块与传统的加气混凝土不同（1）原材料不同。

蒸压粉煤灰加气混凝土砌块是以粉煤灰、石灰、水泥为原材料，以铝粉为发气剂，经过高压蒸气养护而制成的砌块（以下简称“砌块”）。

适用于建筑工程非承重墙。

（2）强度等级、密度等级、导热系数不同源-于-网-络-收-集。

蒸压砂加气混凝土砌块墙体砌筑施工方案(1)一、前期准备工作1.1 施工前测量在进行砌筑施工之前，首先需要对墙体的位置、尺寸进行精确测量，并进行标记。

1.2 材料准备准备好所需的蒸压砂加气混凝土砌块、水泥、砂浆等材料，并确保质量符合要求。

1.3 施工方案设计根据设计规范和要求，设计出符合要求的砌体结构布局，并制定详细的施工方案。

二、砌体砌筑工作2.1 基础处理在进行砌筑之前，需要对基础底层进行清理、处理，确保基础平整牢固。

2.2 砌块涂浆将砌块表面涂覆一层砂浆，以增加墙体的粘结强度。

2.3 砌筑工艺采用横平竖直、错缝砌筑的方式进行，确保墙体结构牢固、整齐。

2.4 加固处理在需要加固的部位，加入加固筋或钢筋，以增加墙体的承载能力。

三、墙体表面处理3.1 粉刷处理待墙体全部砌筑完成后，进行表面处理，可进行粉刷、涂料喷涂等方式。

3.2 整体验收完成墙体施工后，需进行全面验收，确保墙体质量符合设计要求。

四、施工安全4.1 安全防护施工过程中，严格遵守安全操作规程，做好相关安全防护工作。

4.2 现场管理做好现场管理，确保施工过程有序进行，避免安全事故的发生。

五、施工注意事项5.1 温度控制在施工过程中，需合理控制温度，避免对施工质量产生不利影响。

5.2 施工质量在施工过程中，严格按照设计要求和工艺规范进行，确保施工质量达标。

综上所述，蒸压砂加气混凝土砌块墙体砌筑施工方案关键在于前期准备工作的认真进行，砌体砌筑工作的规范操作，墙体表面处理的精细施工，施工安全和施工注意事项的全面考虑。

只有在严格按照工艺要求进行施工的情况下，才能保证墙体质量，保障工程质量和安全。

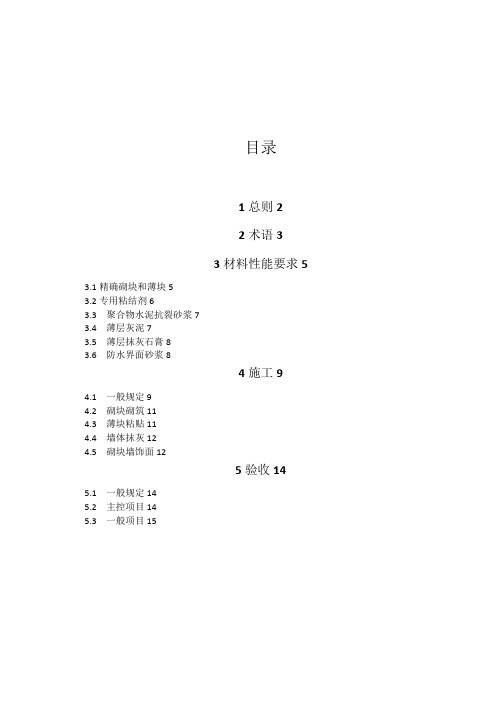

目录1总则22术语33材料性能要求53.1精确砌块和薄块53.2专用粘结剂63.3聚合物水泥抗裂砂浆73.4薄层灰泥73.5薄层抹灰石膏83.6防水界面砂浆84施工94.1一般规定94.2砌块砌筑114.3薄块粘贴114.4墙体抹灰124.5砌块墙饰面125验收145.1一般规定145.2主控项目145.3一般项目151总则1.0.1为加强建筑工程质量管理，保证蒸压加气混凝土精确砌块（以下简称精确砌块）工程技术先进性和工程质量，制定本技术条件。

1.0.2本《技术条件》适用于以精确砌块为墙体材料的一般工业与民用建筑工程的自保温砌块墙体。

1.0.3精确砌块墙体厚度，应根据建筑节能设计计算确定，并应综合考虑隔声、防火和抗震构造要求。

1.0.4精确砌块墙砌筑和抹灰应采用专用粘结剂和专用抹灰砂浆干法施工。

1.0.5精确砌块自保温墙体系统的设计、施工及验收，除应符合本《技术条件》外，尚应符合国家现行有关标准的规定。

2术语2.0.1蒸压加气混凝土精确砌块以硅质和钙质材料为主要原料，经加水搅拌，以铝粉（膏）为发气剂，经浇注、发气、静停、切割、经蒸压养护等工艺制成的砌块，外形尺寸允许偏差为长度-3mm〜0mm、宽（厚）度-1mm〜+1mm、高度-1mm〜+1mm。

简称精确砌块。

2.0.2蒸压加气混凝土薄块、保温板用于钢筋混凝土梁柱等热桥部位保温处理的长度为600mm、宽（厚）度50mm〜100mm、高度200mm〜300mm的薄形精确砌块。

简称薄块。

2.0.3薄层砂浆干法施工砌块表面不浇水润湿，直接涂抹专用砂浆进行砌筑和抹灰施工，且垂直砌筑灰缝和水平砌筑灰缝均不大于3mm、抹灰层厚度不大于5mm2.0.4粘结剂由水泥胶凝材料、高分子聚合物材料以及填料和添加剂等组成，在专业工厂经计量、均匀混合而制成的干混砂浆。

专用于蒸压加气混凝土精确砌块砌筑和薄块粘贴的粘结材料。

2.0.5聚合物水泥防水砂浆以水泥、细骨料为主要组分，以聚合物乳液或可再生分散乳胶粉为改性剂,添加适量助剂混合制成的防水砂浆。

浅谈蒸压砂加气混凝土砌块（ACC）质量控制要点蒸压砂加气混凝土砌块（AAC）是以硅质材料（主要含SiO2）和钙质材料（主要含CaO）为主要原料，以金属铝粉为发气剂，经浇注、静停、切割、蒸汽养护等工艺制作而成的多孔轻质硅酸盐砌块。

加气块墙体须满足使用功能以及安全、隔声、防火、节能环保等要求。

笔者结合工程实践就蒸压砂加气混凝土砌块的质量控制浅谈一些心得体会，供同行批评指正。

某工程地处杭州市余杭区中泰街道，总建筑面积约45万平方米，地上约30万平方米，地下约15万平方米。

主要包括主楼、人工智能研究院、感知科学技术中心及芯片中心、未来网络研究院、网络健康中心等。

±0.000以上外墙、楼电梯间、卫生间采用MU10烧结页岩多孔砖（孔洞率≥25%），M7.5混合砂浆砌筑，顶层及以上部位砌筑砂浆强度等级不小于MU10；其余外墙及内墙采用200mm厚蒸压砂加气混凝土砌块（强度等级A5.0，干密度级别B06），专用砂浆砌筑，砂浆强度不小于M7.5。

2.1 明确设计及施工合同的质量要求。

2.1.1 AAC砌块分精准砌块和普通砌块两大类。

其中，精准砌块用于薄层砌筑工艺。

普通砌块根据外观质量和尺寸允许偏差，又可分为合格品和优等品。

因此，验收前首先应明确材料类别及质量等级要求。

监理人员在进场验收时应注意核对产品合格证、检测报告。

本工程采用的是普通砌块，质量等级要求为合格品。

2.1.2 根据浙江省地方标准要求，用于外墙的AAC砌块，强度等级不应低于A5.0，内墙不得低于A3.5。

本工程设计要求AAC强度等级均为A5.0，相应的干密度等级为B06，尺寸为200×250×600mm。

2.1.3 部分建设单位为保证墙体质量，会在合同或招标文件中提出AAC砌块的品牌、产地要求。

对此，监理人员应予以重视并进行核对，符合合同要求的方可予以进场。

2.1.4 进场验收时，监理人员还应注意核对出厂日期。

根据浙江省地方标准，AAC砌块出厂龄期不应小于7天。

蒸压加气混凝土精确砌块应用标准一、材料要求1.砌块类型采用蒸压砂加气混凝土砌块；2.砌块的允许尺寸偏差为：长度方向（-2,0），宽度和高度方向（±1），其它应达到《蒸压加气混凝土砌块》（GB 11968-2006）的优等品的等级；3.砌块的强度等级为A3.5级，密度B05级，粘接砂浆强度等级M5。

砌块的干燥收缩值≦0.5mm/m（标准法）；4.必须采用专用配套粘接砂浆、抹面砂浆（界面剂）、柔性腻子。

二、设计要求1.砌体与主体结构的连接，采用钢筋植筋拉结或1.5厚L型铁件角码连接，其构造应满足《建筑抗震设计规范》的要求；2.楼梯间及人流通道的填充墙，采用热镀锌钢丝网+6~8厚专用抹灰砂浆抹面；3.厨卫等多水房间应结合砌块排块设计做不低于200高混凝土导墙，宽度同墙身，导墙宜与主体结构整浇；4.砌体与主体结构交接部位应附加玻纤网格布加强连接，每侧延伸长度150mm；5.室内无水房间，当墙面平整度达到质量要求时，刮2mm厚柔性腻子（2道成活）后做饰面；6.卫生间、厨房等有贴砖或防水要求的砌体墙面，均满涂1~2mm厚界面剂。

防水房间的防水涂料（JS-II型）涂刷高度：卫生间至顶，厨房1200mm；7.墙面平整度不能达到质量要求的，砌体基层上先满涂1mm～2mm专用界面剂，后抹专用抹面砂浆，厚度不大于5mm；8.外墙砌块应涂刷抗渗性满足相关技术规定的专用界面剂；三、施工要求1.不得使用出釜龄期不足15天的砌块；2.砌体砌筑必须依据排块深化设计图，未做排块设计不得砌筑。

排块应从上往下，从洞口往两边；3.砌体高度或长度大于规范规定的，应设置现浇构造柱或水平系梁，如设置对拉螺杆，不得穿砌体；4.采用干法砌筑，挤筑法上墙。

砌块表面不得洒水，不得使用表面明显受潮的砌块；5.砌筑灰缝的厚度3mm，不得大于4mm，顶部缝隙厚度10-20mm，采用塞PE条，注PU发泡剂填缝，并用专用嵌缝剂嵌缝；6.开槽、钻孔应待7天以上，应采用专用工具；双面开槽的墙体厚度不小于150，开槽深度不超过1/3墙厚；7.开槽封堵应采用专用抹面砂浆填实至低于墙面约2mm，再压入玻纤网格布用抹面砂浆抹平，玻纤布的宽度超过开槽口周边150mm；8.应使用专用切割工具，严禁瓦刀砍凿；9.施工过程中产生的轻微的缺棱掉角及开槽封堵采用专用抹面砂浆填实、找平；10.砌块贮存堆放应有防雨淋和防潮（浸泡）措施；11.产品运输及装卸时，宜用专用机具，严禁摔、掷、翻斗车自翻自卸货；12.其它未尽事项参见施工规范、国家（行业）标准及标准图集；13.当地方标准高于本标准时，按地方标准执行。

蒸压加气混凝土砌块配合比与生产配方一配合比的基本概念1 钙硅比如前所述，加气混凝土之所以能够具有一定的强度，其根本原因是由于加气混凝土的基本组成材料中的钙质材料和硅质材料在蒸压养护条件下相互作用，氧化钙与二氧化硅之间进行水热合成反应产生新的水化产物的结果。

因此，为了获得必要的水化产物(包括质量和数量)，必须使原材料中的氧化钙（CaO）与二氧化硅（SiO2）成分之间维持一定的比例，使其能够进行充分有效的反应，从而达到使加气混凝土获得强度的目的。

我们把加气混凝土原材料中的氧化钙与二氧化硅之间的这种比例关系，称为加气混凝土的钙硅比。

它是加气混凝土组成材料中CaO与SiO2的总和的摩尔数比，称为钙硅比，写成C/S。

加气混凝土不同于水泥等其它硅酸盐材料，其强度还包括气孔的形状和结构，而良好的气孔与结构又有懒于料浆的发气膨胀过程。

因此，对某一品种的加气混凝土和一定的材料，生产工艺来说，C/S有一个最佳值和最佳范围。

从我国主要的三种加气混凝土品种来看，水泥－矿渣－砂加气混凝土的C/S在0.54左右；水泥－石灰－粉煤灰加气混凝土的C/S在0.8左右；而水泥－石灰－砂加气混凝土的C/S约在0.7～0.8之间。

加气混凝土的钙硅比不同于溶液中的摩尔比，更不等于水化硅酸钙的碱度。

因此，不能机械地把钙硅比与水化产物的组成和性能等同起来。

2 水料比水在加气混凝土生产中是很重要的，它既是发气反应和水热合成反应的参与组分，又是使各物料均匀混合和进行各种化学反应的必要介质，水量的多少直接关系到加气混凝土生产过程的好坏。

衡量配方中用水量的多少，常用水料比这个概念。

水料比指料浆中的总含水量与加气混凝土干物料总和之比。

水料比＝总用水量／基本组成材料干重量水料比不仅为了满足化学反应的需要，更重要的是为了满足浇注成型的需要。

适当的水料比可以使料浆具有适宜的流动性。

为发气膨胀提供必要的条件；适当的水料比可以使料浆保持适宜的极限剪切应力，使发气顺畅，料浆稠度适宜，从而使加气混凝土获得良好的气孔结构，进而对加气混凝土的性能产生有利的影响。

武汉市城乡建设委员会关于推广使用蒸压加气混凝土精确砌块的通知文章属性•【制定机关】武汉市城乡建设委员会•【公布日期】2016.04.05•【字号】武城建规〔2016〕7号•【施行日期】2016.04.05•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】建筑节能与科技正文市城建委关于推广使用蒸压加气混凝土精确砌块的通知武城建规〔2016〕7号各区建设局，市建管各站（办），各建设、设计、施工、监理单位,有关墙体材料生产企业：随着国家节能减排政策的相继出台，蒸压加气混凝土砌块作为新型建筑材料以其轻质高强、保温隔热、防火性能良好等优势在我市得到广泛应用，但其在工程建设运用中也产生了一些问题，如墙面粉刷层空鼓、开裂、渗漏等质量常见问题。

为推进蒸压加气混凝土砌体材料的提档升级，从源头确保建筑工程质量，按照住建部《工程质量治理两年行动方案》、《住宅工程质量常见问题专项治理工作方案》和湖北省《蒸压砂加气混凝土精确砌块墙体自保温系统应用技术规程》（DB42/T743-2011）的有关要求，结合武汉市实际，经研究,现将推广使用蒸压加气混凝土精确砌块的有关事宜通知如下：一、本市行政区域内新建、改建、扩建建筑当采用蒸压加气混凝土砌块作为砌体材料时，鼓励采用蒸压加气混凝土精确砌块;砌体施工时，宜配套采用专用砂浆薄灰缝砌筑和薄抹灰干法施工工艺(以下简称干法施工工艺)。

二、当选用蒸压加气混凝土精确砌块作为砌体材料时：设计单位参照《蒸压砂加气混凝土精确砌块墙体自保温系统应用技术规程》（DB42/T743-2011）和《蒸压加气混凝土精确砌块干法施工技术条件》（见附件）的要求，在设计文件中注明精确砌块的强度、干密度、尺寸偏差等技术指标，且外墙砌块的强度等级不得低于A3.5；施工单位应依据设计文件、《蒸压砂加气混凝土精确砌块墙体自保温系统应用技术规程》（DB/T743-2011）以及《蒸压加气混凝土精确砌块干法施工技术条件》等相关条款和其它规范、标准的要求，编制砌筑和抹灰专项施工方案，并报监理单位审批，经监理单位签字确认后实施。
