CAD 的基本功能主要包括绘制与编辑图形

●AutoCAD 主要功能：创建与编辑图形、标注图形尺寸、渲染三维图形、输出与打印图形●AC：提供“二维草图与注释”、“三维建模”、“AutoCAD经典”三种工作空间模式●打开“二维草图与注释”工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、状态栏等元素组成●标题栏：位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息。

菜单栏：由“文件”、“编辑”、“试图”等菜单组成，它们几乎包括AC中全部命令和功能。

“面板”选项板：显示与基于任务的工作空间关联的按钮和控件。

工具栏：是应用程序调用命令的另一种方式，包含许多由图标表示的命令按钮。

绘图窗口：是绘图工作区域，所有的绘图结果都反映在这个窗口中。

“命令行”矿口誉为绘图窗口的底部，用于接收输入的命令，并显示AutoCAD提示信息。

状态栏：显示AutoCAD当前状态。

●图形文件可以以“打开”、“只读方式打开”、“局部打开”和“以只读方式局部打开”四种方式。

若以“打开”和“局部打开”打开，可对图形文件进行编辑；以“只读方式打开”和“以只读方式局部打开”则无法对图形文件进行编辑。

●按下Ctrl+shift+S 组合键，打开“图形另存为”对话框，同样可以将图形文件保存在不同的位置或以不同的文件名进行保存。

●系统变量通常是6~10个字符长的缩写名称。

许多系统变量有简单的开关设置。

例如GRIDMODE系统变量用来显示或关闭栅格，当在命令行的“输入GRIDMODE的新值<1>：”提示下输入0时，可以关闭栅格显示；输入1 时可以打开栅格显示。

●在AC菜单里，若跟有“...”符号表示：单击该命令可打开一个对话框。

●在“命令行”的快捷菜单中可以选择最近使用过的6个命令●在“命令行”中执行TEXTSCR命令可以打开“AutoCAD文本窗口”●在命令执行过程中，可以随时按ESC键终止执行命令，因为该键是Windows程序用于取消操作的标准键●坐标系分为世界坐标系WCS和用户坐标系UCS●点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标、相对极坐标●在一定比例、观察位置和角度显示图形的区域称为视图●平铺视口是指把绘图窗口分成多个矩形区域，从而创建多个不同的绘图区域，其中每个区域都可用来查看图形的不同部分●在“鸟瞰视图”窗口中，可以使用矩形框来设置图形观察范围。

国开电大化工识图与CAD基础下线形考一试题及答案一、单项选择题（共10题，每题2分，共20分）1.下面哪个命令可以在CAD软件中创建一个圆形？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYLINE命令答案：C2.在CAD软件中，一个直线段由起点和终点确定，可以通过哪个命令进行绘制？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYLINE命令答案：A3.在CAD软件中，当需要删除一个对象时，可以使用哪个命令？– A. DELETE命令– B. ERASE命令– C. CUT命令– D. REMOVE命令答案：B4.在化工识图中，常用的表示容器的图形符号是什么？– A. 矩形– B. 圆形– C. 水平线段– D. 垂直线段答案：A5.在化工识图中，用来表示气体的图形符号是什么？– A. 实心圆– B. 空心圆– C. 实心三角形– D. 空心三角形答案：D6.在CAD软件中，如果需要将绘图区域移动到一个新的位置，可以使用哪个命令？– A. MOVE命令– B. COPY命令– C. ROTATE命令– D. SCALE命令答案：A7.在化工识图中，常用的表示阀门的图形符号是什么？– A. 矩形– B. 圆形– C. 水平线段– D. 垂直线段答案：B8.在CAD软件中，如果需要创建一个多边形，可以使用哪个命令？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYGON命令答案：D9.在CAD软件中，如果需要将一个对象复制到新位置，可以使用哪个命令？– A. MOVE命令– B. COPY命令– C. ROTATE命令– D. SCALE命令答案：B10.在化工识图中，常用的表示泵的图形符号是什么？• A. 矩形• B. 圆形• C. 水平线段• D. 垂直线段答案：D二、简答题（共5题，每题10分，共50分）1.请简要说明CAD软件的基本功能和用途。

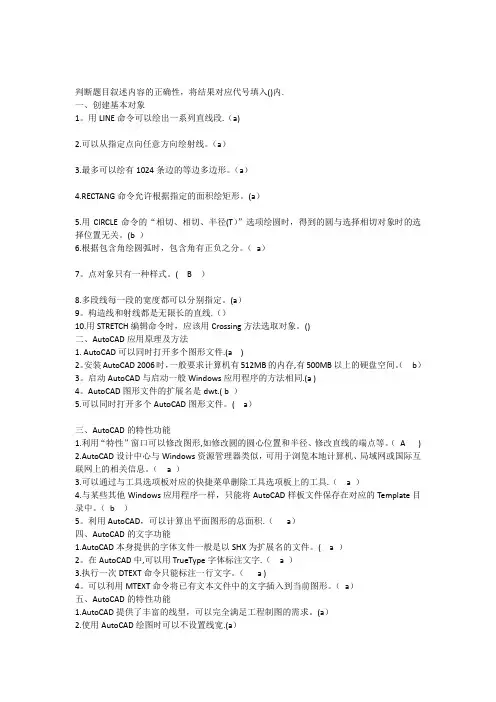

判断题目叙述内容的正确性，将结果对应代号填入()内.一、创建基本对象1。

用LINE命令可以绘出一系列直线段.（a)2.可以从指定点向任意方向绘射线。

（a）3.最多可以绘有1024条边的等边多边形。

（a）4.RECTANG命令允许根据指定的面积绘矩形。

(a）5.用CIRCLE命令的“相切、相切、半径(T）”选项绘圆时，得到的圆与选择相切对象时的选择位置无关。

(b ）6.根据包含角绘圆弧时，包含角有正负之分。

（a）7。

点对象只有一种样式。

( B ）8.多段线每一段的宽度都可以分别指定。

(a）9。

构造线和射线都是无限长的直线.（）10.用STRETCH编辑命令时，应该用Crossing方法选取对象。

()二、AutoCAD应用原理及方法1. AutoCAD可以同时打开多个图形文件.(a )2。

安装AutoCAD 2006时，一般要求计算机有512MB的内存,有500MB以上的硬盘空间。

（b）3。

启动AutoCAD与启动一般Windows应用程序的方法相同.(a )4。

AutoCAD图形文件的扩展名是dwt.( b ）5.可以同时打开多个AutoCAD图形文件。

( a）三、AutoCAD的特性功能1.利用“特性”窗口可以修改图形,如修改圆的圆心位置和半径、修改直线的端点等。

（A )2.AutoCAD设计中心与Windows资源管理器类似，可用于浏览本地计算机、局域网或国际互联网上的相关信息。

（ a ）3.可以通过与工具选项板对应的快捷菜单删除工具选项板上的工具.（ a ）4.与某些其他Windows应用程序一样，只能将AutoCAD样板文件保存在对应的Template目录中。

（b ）5。

利用AutoCAD，可以计算出平面图形的总面积.（a）四、AutoCAD的文字功能1.AutoCAD本身提供的字体文件一般是以SHX为扩展名的文件。

( a ）2。

在AutoCAD中,可以用TrueType字体标注文字.（ a ）3.执行一次DTEXT命令只能标注一行文字。

还可按某种预定的视角、方位、运动路径产生连续的渲染图,给观察者以动画的感觉。
地暖地板 mcdkwdksnx89
3、图形计算与分析。
CAD可以对产品的不同样式、尺寸、结构等设计参数进行计算,对设计产品进行评估分析,从各种可能方案中选择最佳方案。
4、可视化表现与景观仿真。
可以利用CAD软件,产生二维与三维设计图。进一步利用计算机图形、图像处理技术,将多种图形、图像、文字资料综合到一起,进行编辑,使设计成果的表现效果更加丰富、吸引人。
1、交互式图形输入、编辑与生成。
它帮助设计人员交互式输入与绘制二维与三维图形,并可以对图形进行编辑修改。
目前,规划编制和管理业务已普遍采用计算机输入设计图形和文字,以人机交互方式编辑修改设计图,建立室外场地、背景物和建筑物的三维设计模型,产生透视图、渲染图。
2、CAD数据储存与管理。
设计图和、管理,计算机能够快速检索设计图和描述设计产品数据。
