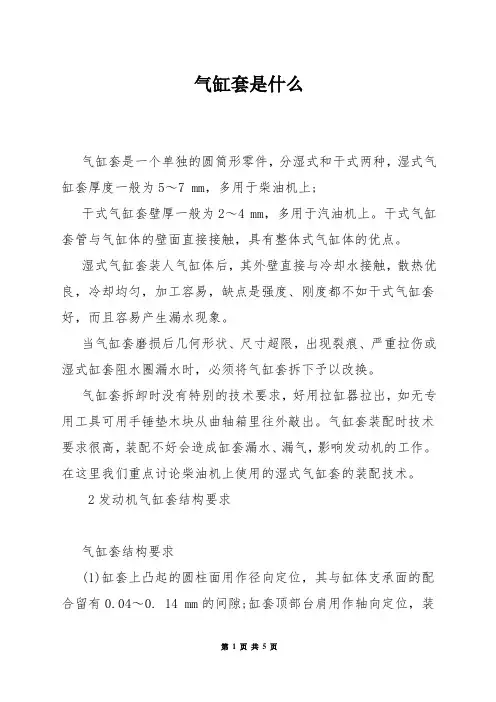

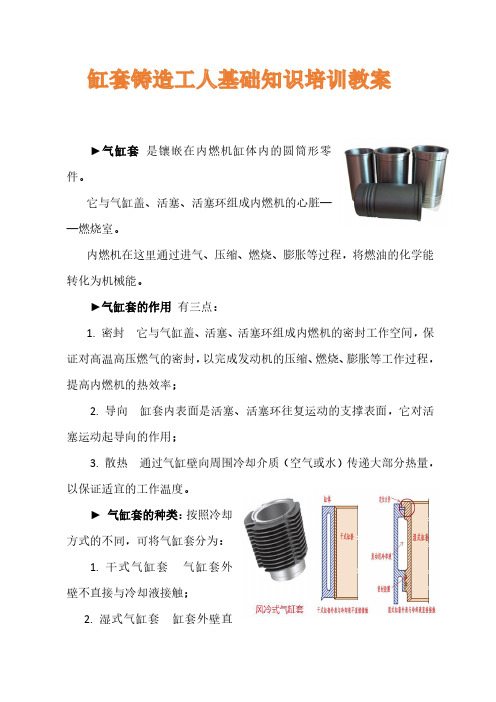

►气缸套是镶嵌在内燃机缸体内的圆筒形零件。
它与气缸盖、活塞、活塞环组成内燃机的心脏——燃烧室。
内燃机在这里通过进气、压缩、燃烧、膨胀等过程，将燃油的化学能转化为机械能。
►气缸套的作用有三点：1.密封它与气缸盖、活塞、活塞环组成内燃机的密封工作空间，保证对高温高压燃气的密封，以完成发动机的压缩、燃烧、膨胀等工作过程，提高内燃机的热效率；2.导向缸套内表面是活塞、活塞环往复运动的支撑表面，它对活塞运动起导向的作用；3.散热通过气缸壁向周围冷却介质（空气或水）传递大部分热量，以保证适宜的工作温度。
►气缸套的种类：按照冷却方式的不同，可将气缸套分为：1.干式气缸套气缸套外壁不直接与冷却液接触；2.湿式气缸套缸套外壁直接接触冷却液；3.风冷式气缸套通过缸套外壁散热片散热。
►气缸套的种类：按照材质的不同，主要有以下几种气缸套：合金铸铁类气缸套（我厂生产的主要产品）、钢质气缸套、铝合金气缸套、双金属气缸套、陶瓷气缸套等。
►气缸套的工作环境：气缸套参与组成内燃机燃烧室，是燃料压缩、燃烧、膨胀的空间，其工作环境极为恶劣。
燃烧过程中燃气温度可达到2000摄氏度以上，压力可达10MPa以上。
其外壁还受到冷却液冷却，内外壁存在巨大的温差。
除了燃气的压力，还有活塞环在其内表面高速往复运动，缸套内表面成熟剧烈的摩擦。
所以，要求气缸套必须具备足够的强度和刚度，耐磨性，以及外壁的抗穴蚀能力。
►气缸套的铸造方法：各种合金铸铁气缸套是目前应用最广泛的气缸套。
其铸造方法有两大类：传统的静力铸造法（砂型铸造）和应用最普遍的离心铸造法。
静力铸造法：采用传统的砂型铸造工艺，需要制作砂型和砂芯，造型较为繁琐，其优点在于基本不会造成激冷，不会产生白口；便于生产形状复杂的风冷气缸套。
离心铸造法：这是应用最为广泛的缸套毛坯制造方法。
同砂型铸造相比，离心铸造生产工艺有以下优点：1.缸套毛坯组织致密，机械性能优良；2.极简化的造型工艺，生产效率高；3.无浇冒口系统，提高铁水利用率。
1、气缸套就是缸套的全称，它镶在缸体的缸筒内，与活塞和缸盖共同组成燃烧室。
气缸套分为干缸套和湿缸套两大类。
背面不接触冷却水的气缸套叫干缸套，背面和冷却水接触的气缸套是湿缸套。
干缸套厚度较薄、结构简单、加工方便。
湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。
2、水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体——曲轴箱，也可称为气缸体。
气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
干式气缸套的特点是气缸套装入气缸体后，其外壁不直接与冷却水接触，而和气缸体的壁面直接接触，壁厚较薄，一般为1～3mm。
它具有整体式气缸体的优点，强度和刚度都较好，但加工比较复杂，内、外表面都需要进行精加工，拆装不方便，散热不良。
湿式气缸套的特点是气缸套装入气缸体后，其外壁直接与冷却水接触，气缸套仅在上、下各有一圆环地带和气缸体接触，壁厚一般为5～9mm。
它散热良好，冷却均匀，加工容易，通常只需要精加工内表面，而与水接触的外表面不需要加工，拆装方便，但缺点是强度、刚度都不如干式气缸套好，而且容易产生漏水现象。
应该采取一些防漏措施。
3、气缸盖结构图气缸盖用来封闭气缸并构成燃烧室。
侧置气门式发动机气缸盖铸有水套、进水孔、出水孔、火花塞孔、螺栓孔、燃烧室等。
顶置气门式发动机气缸盖，除了冷却水套外，还有气门装置、进气和排气通道等。
气缸盖作用缸盖在内燃机属于配气机构,主要是用来封闭汽缸上部,构成燃烧室。
并做为凸轮轴和摇臂轴还有进排气管的支撑。
主要是把空气吸到汽缸内部,火花塞把可燃混合气体点燃,带动活塞做功,废气从排气管排出。
发动机四配套科普：缸套缸套就是气缸套的简称，它镶在缸体的缸筒内，与活塞和缸盖共同组成燃烧室。
1.简介缸套分为干缸套和湿缸套两大类。
背面不接触冷却水的气缸套叫干缸套，背面和冷却水接触的气缸套是湿缸套。
干缸套厚度较薄、结构简单、加工方便。
湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。
加工工艺流程缸桶: 下料 ----粗车 ---热处理(调质)-----车(平头倒角)----粗推内孔---滚压内孔----车(外圆开架窝)----车内孔止口----焊缸底----车(外圆) 根据需要还有内部镀锌或者镀铬执行标准湿式气缸套的生产执行标准为GB/T1150-2010，本标准适用于气缸套直径小于或等于200mm的往复活塞式内燃机湿式铸铁气缸套。
干式气缸套的国家标准仍为JB/NQ 56.1~56.3-87，通用的干式气缸套壁厚为4mm。
[1]2敲缸症状柴油发电机在作业过程中出现敲缸的症状是：从中速到低速，会发出较重敲缸声，柴油发电机组排气管冒黑烟，并时有放炮声或向外喷火，发动机机体过热。
产生敲缸的原因主要有：1．供油时间过早当柴袖发电机组活塞向上运动还没达到规定的喷油位置，喷油器就开始喷油，使燃油燃烧提前，气缸内的高压燃气冲击活塞，发出有节奏的“嗒、嗒”的清脆敲缸声，减小油门，敲缸声很明显。
排除方法是：调整供油提前角，即增加喷油泵与齿轮箱之间的垫片使供油时间延迟至符合规定的喷油时间。
垫片每增加0.1毫米，供油提前角可延迟1.3-1.7。
2．燃油燃烧不良喷油压力过低、喷油器滴油、喷油雾化不良以及供油时间过晚等都会造成燃油燃烧不良而引起敲缸。
这类故障引起的敲缸声低沉、沙哑并伴有发动机过热、冒黑烟或排气管放炮、喷火等现象。
应拆下喷油器进行检查和调整、调整供油时间，必要时更换新件，使之符合规定。
3．出油阀门磨损出油阀磨损后，一方面使减压环带与阀座内孔配合间隙变大，密封性变差、减压效果变坏；另―方面高压油管内剩余压力过高，供油增加，引起燃油爆燃而敲缸．油门减小时敲缸声尤为明显。
气缸套的类型及特点
气缸套是一种常见的机械零件，广泛应用于汽车、摩托车、发电机、空压机等各种工业设备中。
它的作用是固定气缸和活塞，保证它们之间的密封性和运动稳定性。
根据不同的应用场景和材料特性，气缸套可以分为多种类型，每种类型都有其独特的特点。
首先，我们来看一下铸铁气缸套。
铸铁气缸套的特点是硬度高、耐磨性好、导热性能优异。
它常用于大型重型机械设备，如柴油发动机等。
铸铁气缸套可以承受高温高压、高速摩擦等极端工况，具有良好的耐久性和稳定性。
其次，我们介绍一下铝合金气缸套。
铝合金气缸套的特点是密封性好、重量轻、传导热量快。
它常用于小型汽车发动机、摩托车等。
铝合金气缸套由于重量轻，可以减少发动机的整体重量，提高车辆的燃油经济性。
同时，它的导热性能也能够有效地将热量从活塞传导到散热系统，提高发动机的工作效率。
另外，还有一种叫做铜质滑动套的气缸套。
铜质滑动套的特点是自润滑、耐磨性好。
它常用于高速高温的工况下，如柴油机、火车机车等。
铜质滑动套具有良好的自润滑性能，能够减少活塞与气缸套之间的摩擦，延长使用寿命。
同时，它的耐磨性也非常出色，能够承受长时间高速运动带来的磨损。
此外，还有一些其他类型的气缸套，如陶瓷气缸套、复合材料气缸套等。
它们各自具有特定的特点和优势，在特定的领域得到应用。
综上所述，气缸套的类型及特点多种多样。
不同的气缸套适用于不同的应用场景，根据具体需求选择合适的气缸套是非常重要的。
在选购气缸套时，我们应该根据设备的工况、材料的特性和性能等因素进行综合考虑，以确保其稳定可靠地运行。
湿式气缸套名词解释
湿式气缸套是一种在液体介质中工作的气缸密封件,通常由柔软的橡胶材料制成,具有良好的密封性和耐化学性。
湿式气缸套适用于需要低摩擦和低泄漏率的场合,例如在液体、气体或腐蚀性介质中进行精密的测量、控制和传输。
与干式气缸套相比,湿式气缸套在工作时液体会渗透到气缸套内部,因此具有更高的摩擦系数和更少的泄漏率。
湿式气缸套还可以承受更高的温度和压力,因为它们在液体介质中工作,可以在更广泛的温度范围内使用。
湿式气缸套通常由两个主要组件组成:密封圈和活塞。
密封圈安装在活塞上,可以与气缸盖和气缸底面相接触,形成完整的密封结构。
活塞则通过弹簧或压缩空气的作用力作用于密封圈上,实现密封。
湿式气缸套也具有可调节的密封性能,可以根据需要进行调整。
湿式气缸套的应用范围非常广泛,包括电子、机械、医疗、航空航天等领域。
在电子领域,湿式气缸套常用于精密测量和组装,例如传感器和传感器支架。
在机械领域,湿式气缸套常用于自动化设备、加工和精密装配。
在医疗领域,湿式气缸套常用于手术和康复设备。
在航空航天领域,湿式气缸套常用于飞行器的密封和控制。
湿式气缸套具有许多优点,例如低摩擦系数、低泄漏率、高密封性能、可调节的密封性能等。
随着技术的发展,湿式气缸套在各个领域的应用将越来越广泛。
气缸套知识汇总及立方氮化硼（CBN刀片）的应用郑州华菱超硬材料有限公司一、气缸套的分类按照最终用途分为：乘用车气缸套、商用车气缸套、工程机械气缸套、农业机械气缸套、船用发动机及发电机组气缸套等。
按照外表面是否与液体直接接触分为：湿式气缸套、干式气缸套。
按照与缸体的配合方式分为：装配式、铸入式、压入式。
按缸套缸径分为：大、中、小口径，大口径为130mm以上，中小口径为36mm-130mm。
二、对气缸套的性能要求气缸套应有足够的强度、刚度和耐热性能，还应具有较好的耐磨性能。
工作中应有良好润滑和冷却。
缸套内表硬度通常要求大于HB200，且与活塞环硬度有良好匹配。
内表面还应有适当的粗糙度，使其具有一定贮油能力和磨合性能。
内表面应有足够的圆度和圆柱度精度，安装支承面对内孔中心应有较高的位置精度。
三、气缸套常用材质缸套一般采用含磷或含硼的耐磨合金铸铁作材料，如球墨铸铁、高磷铸铁和合金铸铁。
球墨铸铁气缸套球墨铸铁具有致密强韧的珠光体基体和球状分布的石墨，强度比普通铸铁高一倍；抗穴蚀性和耐磨新也都比普通铸铁好。
但是由于球化石墨表面积较小，其包油性比石墨片状分为的普通铸铁差，在润滑条件不良时，容易出现局部干摩擦而导致“拉缸”、为获得较好的润滑条件，希望石墨球粒的尺寸越小越好。
球墨铸铁气缸套经过适当的研磨和热处理，可以得到良好的研磨表面。
球墨铸铁的缺点是铸造工艺比普通铸铁复杂，成本较高。
高磷铸铁气缸套一般铸铁中添加磷的成分达到0.3-0.8%时成为高磷铸铁，磷在铸铁中形成网分布的三元共晶体，从而提高高硬度而获得良好的耐磨性。
其耐磨性与球墨铸铁气缸套想接近，但工艺性比球模型铸铁好，省工时，而且磷还可以改变耐腐蚀性能。
高磷铸铁的缺点是：由于含磷量增多，材质变脆，而且容易产生缩孔，造成废品。
合金铸铁气缸套在铸铁中添加镍、铬、铜等合金元素后得到的各种合金铸铁。
添加合金元素可以使材质组织均匀，珠光体致密，或促进高硬度的碳化物形成，进一步提高强度、耐磨性和耐腐蚀性。
气缸套的磨损规律、测量方法、维修与安装气缸套的磨损规律、测量方法、维修与安装气缸套的功用是引导活塞作往复运动，其上部与气缸盖和活塞顶之间构成燃烧室，燃料在其中燃烧、膨胀。
在发动机工作中承受高温、高压和活塞侧压力。
是压缩系的一个重要组件。
气缸套与活塞、活塞环在工作中作相对运动，产生自然磨损。
磨损后使活塞与气缸套的配合间隙、活塞环的端间隙增大，使压缩系统出现漏气。
发动机启动困难;功率不足;工作不平稳;排气冒白烟、蓝烟或两种烟兼有;耗油率高;水温和机油温度偏高，气缸盖、排气管等零件过热等现象。
一、气缸套的磨损由于活塞位于不同位置时的工作条件不同，其磨损量有明显区别。
磨损的一般规律是:活塞在上止点后8~12°(曲轴转角)位置时，第一道活塞环与气缸壁的接触部位磨损最严重。
在一个大修里程的使用期中，最大径向磨损可达0.2~0.3mm。
由上往下磨损量逐渐减小，这种上大下小的磨损使气缸成为"锥形"，即不柱度。
在特殊情况下，如机油中未被滤清的金属屑和杂质，随机油溅到缸壁表面产生磨料磨损时，则磨损成类似"腰鼓形"，这是因为这些金属屑和杂质，随活塞在气缸中部运动速度最大，因而对缸壁的磨削作用也最大。
在缸壁上部不与活塞环接触的部位几乎没有磨损，故形成一明显的台阶，俗称"缸肩"。
气缸的磨损除上述规律外，还会使气缸失去正圆形状而成椭圆形，即"不圆度"。
气缸失圆的原因随车型、结构及维护、使用条件的不同而不同。
柴油机一般是由于缸套侧面冷却效率较高(因冷却水从侧面进入)及活塞侧压力较大，使气缸壁的横向磨损大于纵向磨损而造成失圆。
此外，多缸发动机各缸的磨损量也不均匀，一般是冷却强度比较高的缸磨损量比较大。
二、气缸套的测量方法气缸套的磨损情况通常用量缸表测量。
量缸表就是在普通百分表的下面装一套联动的测量装置。
其测量方法如下:1.弄清磨损缸径的尺寸，并根据缸径尺寸选择合适的测量接杆，在测量杆上固定螺帽，将其拧入量缸表下端。

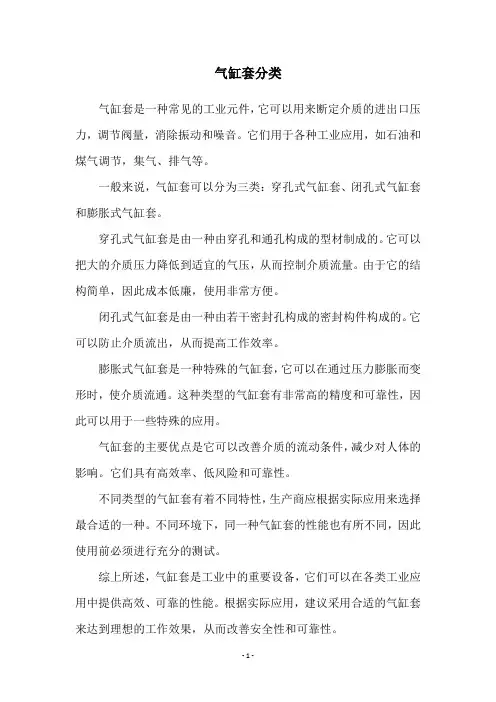

气缸套分类
气缸套是一种常见的工业元件，它可以用来断定介质的进出口压力，调节阀量，消除振动和噪音。
它们用于各种工业应用，如石油和煤气调节，集气、排气等。
一般来说，气缸套可以分为三类：穿孔式气缸套、闭孔式气缸套和膨胀式气缸套。
穿孔式气缸套是由一种由穿孔和通孔构成的型材制成的。
它可以把大的介质压力降低到适宜的气压，从而控制介质流量。
由于它的结构简单，因此成本低廉，使用非常方便。
闭孔式气缸套是由一种由若干密封孔构成的密封构件构成的。
它可以防止介质流出，从而提高工作效率。
膨胀式气缸套是一种特殊的气缸套，它可以在通过压力膨胀而变形时，使介质流通。
这种类型的气缸套有非常高的精度和可靠性，因此可以用于一些特殊的应用。
气缸套的主要优点是它可以改善介质的流动条件，减少对人体的影响。
它们具有高效率、低风险和可靠性。
不同类型的气缸套有着不同特性，生产商应根据实际应用来选择最合适的一种。
不同环境下，同一种气缸套的性能也有所不同，因此使用前必须进行充分的测试。
综上所述，气缸套是工业中的重要设备，它们可以在各类工业应用中提供高效、可靠的性能。
根据实际应用，建议采用合适的气缸套来达到理想的工作效果，从而改善安全性和可靠性。
