ZP型消声器

格式：doc
大小：144.00 KB
文档页数：3

下载文档原格式

噪声与振动设备相关资料.pptx

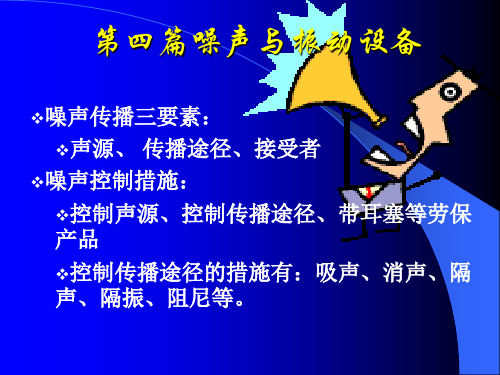

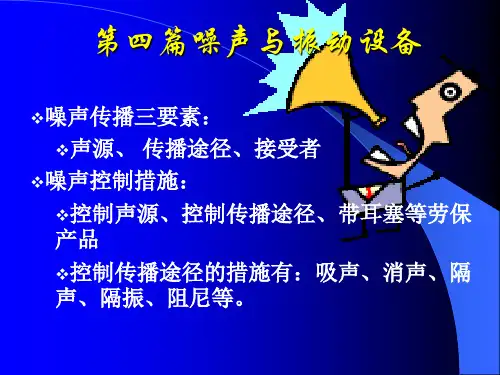

隔振器、橡胶隔振器、复合隔振器、海绵橡胶、泡沫塑料等。
当固有频率为f0>=20—30Hz时，可选用毛毡、软木、橡胶隔振垫、金属丝网隔振垫等。
（2）静荷载和动荷载
隔振元件的静荷载为允许荷载的90%左右。
当个支撑点上的荷载相差较大时，必须采用不同型号的隔振元件，力求其荷载在各自的允许范围之内，且静变形一致。同一台机器上用的隔振元件型号一般不超过两种。
有18种，可组合90种形式。 ZD表示中低压，L 表示离心通风机。采用A、B、C三种片型，A型片厚100mm，B型片厚120mm，C型片厚150mm，单节长度1.0m、1.5m两种。
3、Z型轴流风机消声器
8种规格，适应风量为3900-47000m3/h，消声
量10-12dB/m。
4、D型罗茨风机配套消声器（折板式）
微孔板消声弯头本消声弯头采用微孔板作吸声材料，具
有摩擦阻损失小，工作不起尘类，不怕油雾、水气、高气温气流性等优点，而且适用频率范围宽。
六、排气放空消声器
KX-P型排气消声器，KX-A型安全阀消声器。用于锅炉蒸汽排放和安全阀排气的小孔消声器。
ZC-3型管式消声器(HR-1998-020)
护面材料用于穿孔率不小于20%的镀锌板以减小阻力。
生产厂家名称：北京绿色世纪空调设备有限责任公司
YD-F型系列直管式消声器(HR-1998-021)
一、简介及原理在现代制冷通风设备中存在着许多噪声
污染，而消声器是一种既能允许气流通过，又能有效地削减噪声的装置，可对空调与通风系统的噪声污染进行有效的控制。该消声器主要适用于降低以中高频为主的空气动力性噪声声源。基本原理：
防噪声屏
主要应用于城市高架（高速）、道路等。

防火阀、风口价格计算公式

09年4月浙造价信息防火阀、调节阀、蝶阀、止回阀、送风排烟（阀）口、消声器、铝合金风口信息价计算公式产品名称型号规格尺寸计算公式（供应价）防火调节阀 A×B＜0.5m2 A×B×950+1300.5m2≤A×B＜1m2 A×B×930+140A×B≥1m2 A×B×770+180多叶调节阀、蝶阀 T308、T302 A×B＜0.5m2 A×B×700+70A×B≥0.5m2 A×B×600+80防烟防火阀 A×B＜0.5m2 A×B×1100+2000.5m2≤A×B＜1m2 A×B×1000+240排烟防火阀A×B≥1m2 A×B×950+310止回阀 T303 A×B＜1m2 A×B×740+90A×B≥m2 A×B×670+110多叶送风口、排烟口 A×(B+0.2)＜0.5m2 A×(B+0.2)×900+450板式排烟口A×(B+0.2)≥0.5m2 A×(B+0.2)×800+5001.圆形产品价格按矩形产品相同型号、规格上浮15%；2.全自动产品及电动调节阀按相应产品每1m2增加420元，不足1m2按1m2计算，依次类推；3.不锈钢阀门304按以上价格增加4.5倍(不锈钢按1.8万元计价).材料名称单价计算公式（元/只）阻抗复合消声器、微穿孔板消声器（A×B+A×L+B×L）×2×550ZP—100消声器（A×B+A×L+B×L）×2×600管式消声器（A×B+A×L+B×L）×2×400消声静压箱（50mm）（A×B+A×L+B×L）×2×340消声百叶风口带铝合金防雨百叶 A×B×1400+200注：其中A、B为法兰尺寸，L为总长材料名称单价计算公式（元/只）防雨百叶风口 A×B×450+40双层百叶风口 A×B×500+50单层百叶风口 A×B×400 +40自垂百叶风口 A×B×500 +40蛋格式风口 A×B×650 +60门铰式回风口（带滤网） A×B×550+60方形、矩形散流器（不带阀） A×B×550 +60线条形风口 A×B×600 +60固定式斜百叶 A×B×450 +40圆形散流器 14元/10mm旋流风口 27元/10mm过滤网 A×B×150 +22人字阀 A×B×300+30注：1、弧形风口按以上价×1.752、风口表面喷塑处理按以上价×1.153、红榉木风口按以上价×1.15。

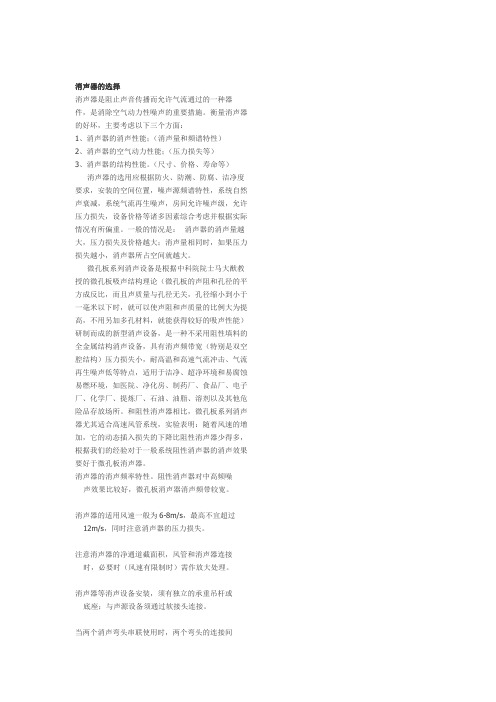

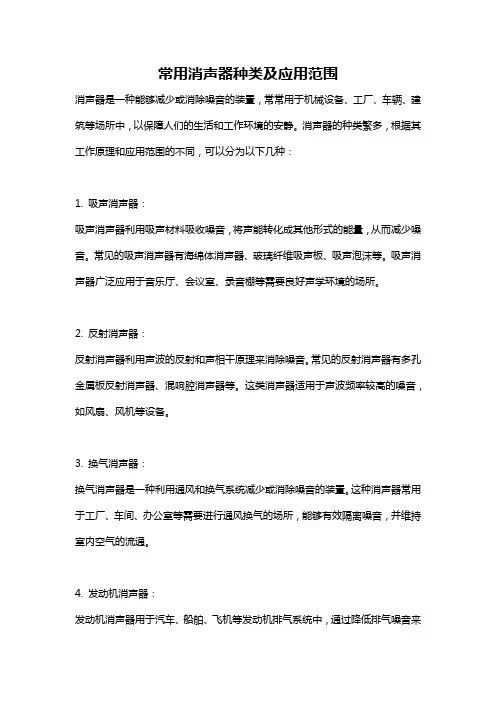

消声器的选择

消声器的选择消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。

衡量消声器的好坏，主要考虑以下三个方面：1、消声器的消声性能；（消声量和频谱特性）2、消声器的空气动力性能；（压力损失等）3、消声器的结构性能。

（尺寸、价格、寿命等）消声器的选用应根据防火、防潮、防腐、洁净度要求，安装的空间位置，噪声源频谱特性，系统自然声衰减，系统气流再生噪声，房间允许噪声级，允许压力损失，设备价格等诸多因素综合考虑并根据实际情况有所偏重。

一般的情况是：消声器的消声量越大，压力损失及价格越大；消声量相同时，如果压力损失越小，消声器所占空间就越大。

微孔板系列消声设备是根据中科院院士马大猷教授的微孔板吸声结构理论（微孔板的声阻和孔径的平方成反比，而且声质量与孔径无关，孔径缩小到小于一毫米以下时，就可以使声阻和声质量的比例大为提高，不用另加多孔材料，就能获得较好的吸声性能）研制而成的新型消声设备，是一种不采用阻性填料的全金属结构消声设备，具有消声频带宽（特别是双空腔结构）压力损失小，耐高温和高速气流冲击、气流再生噪声低等特点，适用于洁净、超净环境和易腐蚀易燃环境，如医院、净化房、制药厂、食品厂、电子厂、化学厂、提炼厂、石油、油脂、溶剂以及其他危险品存放场所。

和阻性消声器相比，微孔板系列消声器尤其适合高速风管系统，实验表明：随着风速的增加，它的动态插入损失的下降比阻性消声器少得多，根据我们的经验对于一般系统阻性消声器的消声效果要好于微孔板消声器。

消声器的消声频率特性。

阻性消声器对中高频噪声效果比较好，微孔板消声器消声频带较宽。

消声器的适用风速一般为6-8m/s，最高不宜超过12m/s，同时注意消声器的压力损失。

注意消声器的净通道截面积，风管和消声器连接时，必要时（风速有限制时）需作放大处理。

消声器等消声设备安装，须有独立的承重吊杆或底座；与声源设备须通过软接头连接。

当两个消声弯头串联使用时，两个弯头的连接间距应大于弯头截面对角线长度的2.5倍。

国家标准图集《XZP200系列消声器选用与制作》的编制研究

ＺＰ系列消声器，对改进后的消声器定在不同风速下的阻力、消声量等参数不同密度消声棉的噪声插入损失数据
名为× ＺＰ … 系列消声器。进行测试；
对比见表２。从表２看出。在２４Ｋ～４８Ｋ
表１两种消声器形式噪声插入损失数据对比（样机６３０ｘ４００．￣＝ｌＯ００ｍｍ．消声棉密度４８Ｋ）
定。编制组参阅国外同类型的消声器，建成一座国家认证的、可检测最大风消声效果要优于ＺＰ，消声器１～２ｄＢ。
００００ｍ。／ｈ消声器的国家试验室。决定对ＺＰ … 消声器的内部结构进行改量５
（２）消声棉密度的选择
造，即在垂直于消声片的上下板内测，

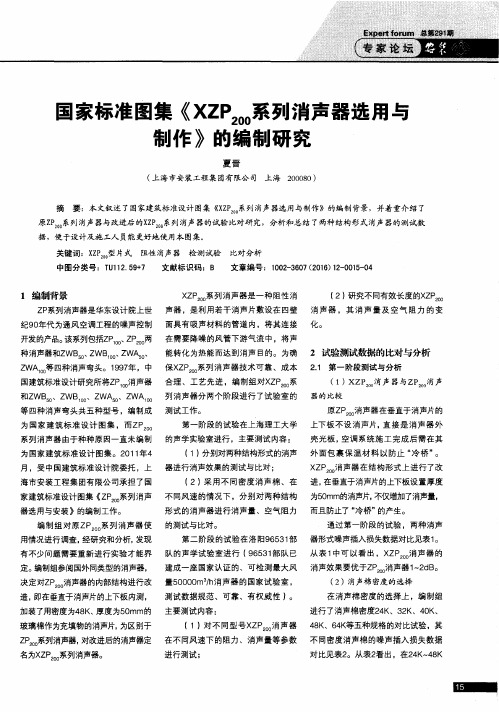

国家标准图集（（ＸＺＰ２。。系列消声器选用与制作》的编制研究
夏晋
（上海市安装工程集团有限公司上海２０００８０）
摘
要：本文叙述了国家建筑标准设计图集ｘｚＰ。。系列消声器选用与制作》的编制背景，并着重介绍了
原ｚＰ。。系列消声器与改进后的ｘｚＰ。。系列消声器的试验比对研究，分析和总结了两种结构形式消声器的测试数
１编制背景
ＸＺＰ，系列消声器是一种阻性消
（２）研究不同有效长度的× ＺＰＤ０
ＺＰ系列消声器是华东设计院上世声器，是利用若干消声片敷设在四壁消声器，其消声量及空气阻力的变纪９０年代为通风空调工程的噪声控制面具有吸声材料的管道内，将其连接化。开发的产品。该系列包括ｚＰ１００、ＺＰｏ。两在需要降噪的风管下游气流中，将声

中央空调新风系统噪音量的计算和消声设备的选择

3.1.10.9-10段
该段为2.8米的直管段，尺寸为120mm*120mm。Lw=Lwc+50lgυ+10lgF=10+50lg2+10lg(0.12*0.12)=7(db)。当量直径为2*0.12*0.12/（0.12+0.12）=0.12m，查表4可得自然衰减为0.3*2.8=0.84 （db）。混合后10点处的噪声仍为32（db）。
三通的气流噪声声功率级为：
Lw=Lwc+10lgfD+30lgd+50lgυ2(7)
式中：Lwc比声功率级，可根据υ1/υ2值由图3查得；
υ1进入三通的流速，m/s，
υ2离开三通的流速，m/s。
其余符号同式（5）。
图3 三通的Lwc值
由于设计并未给出每个房间的新风流量，因此根据该系统总流量和负担的房间面积总和以及设计手册对风速的要求，支管中的风速取2m/s, 即υ1/υ2≈2。查图3得Lwc≈-15（db）。则Lw=-15+10lg(1000/ )+30lg0.46+50lg2=18（db）。
医院空调风系统平面图
以该医院标准层新风系统为例，如图所示，取距离机房最近的房间。风量为4000m3/h，送风干管为800mmX320mm，进入房间的支管为120mmX120mm，AHU机组的出风口为300mmX300mm，取频率f=1000Hz。
计算平面图机房内示意图
3.1、气流噪声的计算
3.1.1.0-1段
的修正值K
现场实际测量，变径角度ɑ约为３２°，查图１可得Ｋ＝8.5，查表2可得A=54.2（db），B=9.8（db）。因此，该变径的气流噪声为：
Lw=54.2+9.8lg[/(0.3*0.3)]-3*8.5=39（db）

(整理)ZP型消声器.

14-55
2
250×200
550
400
1200
1000
900-1800
14-55
3
250×250
550
450
1200
1000
1080-2160
14-55
4
320×160
620
360
1200
1000
922-1844
14-55
5
320×200
620
400
1200
1000
1152-2304
14-55
6
320×250
620
450
1200
1000
1440-2880
14-55
7
320×320
620
520
1200
1000
1843-3686
14-55
8
400×200
700
400
1200
1000
1440-2880
14-55
9
400×250
700
450
1200
1000
1800-3600
14-55
10
400×320
700
520
二、适用范围
ZP型消声器可广泛应用于工业与民用建筑中的通风空调系统和中低压气体输送系列的消声。
三、规格、性能、外形尺寸
序号
法兰尺寸mm×mm
外形尺寸/mm
风速/5m*s-1-10*s-1
宽b×高h
宽B
高H
长L
有效长度L1
风量/m3*h-1
压力损失/Pa
1
250×160
550

消声器标准

备案号：210221.KF.852Q/DZH 大连兆和科技发展有限公司企业标准Q/DZH.003-2003代替 Q/DZH.J.002-2002通风空调消声器及静压箱2003-08-10 发布 2003-08-10 实施大连兆和科技发展有限公司发布Q/DZH.003-2003编制说明本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。

在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。

本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。

本标准实施之日后，随国家和行业新标准、规范的发布而修正。

当本标准与顾客要求不一致时，按照合同要求执行。

Q/DZH.003--2003前言本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。

在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。

本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。

本标准实施之日后，随国家和行业新标准、规范的发布而修正。

当本标准与顾客要求抵触时，执行顾客要求。

本标准属第一次修订。

修订的原因是国家验收规范的换版和格式的修订。

本标准由大连兆和科技发展有限公司提出。

本标准由大连兆和科技发展有限公司起草。

本标准由大连兆和科技发展有限公司批准。

本标准主要起草人：才效辉Q/DZH.003-2003 通风消声器及静压箱1 范围本标准规定了通风消声器、静压箱（以下简称消声器）的分类，基本规格，要求，试验方法，检验规则，标识，使用说明及包装，运输，贮存。

本标准适用于通风空调系统中的各类消声器、静压箱。

2 分类与命名2.1 按消声特性分类：2.1.1阻性消声器2.1.2微孔板消声器2.1.3复合消声器2.1.4室式消声器（消声静压箱、静压箱）2.2 基本规格2.2.1 矩形基本规格用其法兰内边长A×B乘消声器L(总长度)表示，单位mm。

消音器技术参数

消音器技术参数
ZP100消音器主要应用于各类通风空调系统中的噪声治理，可有效的降低空气动力性噪声。具有使用风量范围大，系类规格全，与标准风管配套性好，消声量高，气流阻力小，防火防潮防霉防蛀等特点。
ZP100消音器产品规格：
ZP100消音器共有49个不同规格，适用于风量为72090000m3/h，消声量为15db（A）/M,压力损失1455pa的环境。ZP100消音器片厚100mm，单节有效长度1000mm，根据消声量需要及现场安装位置不同，可几节消音器串联组合使用。
sห้องสมุดไป่ตู้enhua01
ZP100消音器技术参数： 1、消声量：18.5dB（A)(有效长度1m时) 2、阻力损失：20Pa（风速6m/S）
山东神华机械

最新ZP型消声器

2060
1450
1500
1000
36000-72000
16-60
47
2000×800
2500
1000
1500
1000
28800-57600
16-60
48
2000×1000
2500
1200
1500
1000
3600-72000
16-60
49
2000×1250
2500
1450
1500
1000
45000-90000
三、规格、性能、外形尺寸
序号
法兰尺寸mm×mm
外形尺寸/mm
风速/5m*s-1-10*s-1
宽b×高h
宽B
高H
长L
有效长度L1
风量/m3*h-1
压力损失/Pa
1
250×160
550
360
1200
1000
720-1440
14-55
2
250×200
550
400
1200
1000
900-1800
14-55
3
7
630×320
960
550
1500
1000
3628-7286
40-159
8
630×400
1200
1000
2880-5760
14-55
12
500×200
800
400
1200
1000
1800-3600
14-55
13
500×250
800
450
1200
1000
2250-4500
