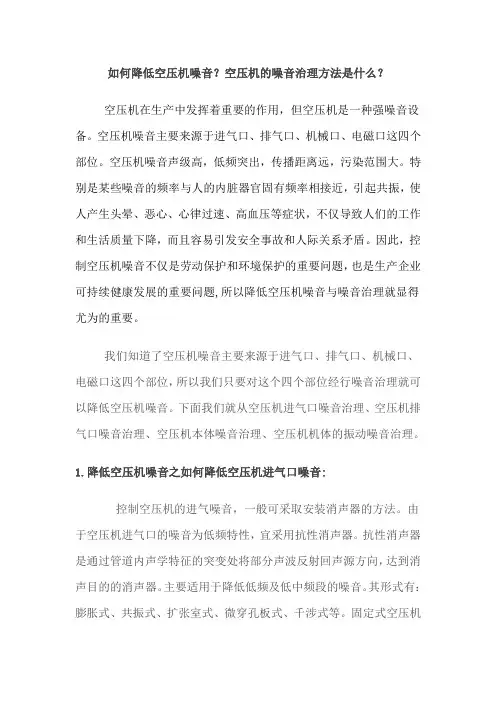

如何降低空压机噪音？空压机的噪音治理方法是什么？空压机在生产中发挥着重要的作用，但空压机是一种强噪音设备。

空压机噪音主要来源于进气口、排气口、机械口、电磁口这四个部位。

空压机噪音声级高，低频突出，传播距离远，污染范围大。

特别是某些噪音的频率与人的内脏器官固有频率相接近，引起共振，使人产生头晕、恶心、心律过速、高血压等症状，不仅导致人们的工作和生活质量下降，而且容易引发安全事故和人际关系矛盾。

因此，控制空压机噪音不仅是劳动保护和环境保护的重要问题，也是生产企业可持续健康发展的重要问题,所以降低空压机噪音与噪音治理就显得尤为的重要。

我们知道了空压机噪音主要来源于进气口、排气口、机械口、电磁口这四个部位，所以我们只要对这个四个部位经行噪音治理就可以降低空压机噪音。

下面我们就从空压机进气口噪音治理、空压机排气口噪音治理、空压机本体噪音治理、空压机机体的振动噪音治理。

1.降低空压机噪音之如何降低空压机进气口噪音:控制空压机的进气噪音，一般可采取安装消声器的方法。

由于空压机进气口的噪音为低频特性，宜采用抗性消声器。

抗性消声器是通过管道内声学特征的突变处将部分声波反射回声源方向，达到消声目的的消声器。

主要适用于降低低频及低中频段的噪音。

其形式有：膨胀式、共振式、扩张室式、微穿孔板式、千涉式等。

固定式空压机通常安装在室内地面，但空压机的进气口有的在室内有的在室外。

空压机进气口在室内时，应将进气口的噪音降到稍低于机体的噪音，进气消声器的消声量应在15 dB(A)左右；空压机进气口在室外时，应根据机房周围的环境条件，将空压机进气口噪音降低到环境噪音标准的要求，消声器的消声量一般应在20 dB (A)以上。

为了保证消音器的消音效果，进气消声器一般应采用无纤维、无泡沫塑料等疏松材料的抗性消声器，抗性微穿孔板复合消声器或微穿孔板消声器等。

常见的空压机进气抗性消声器是在进气口的一段管路壁上开一些均匀小孔，并在这段管路上外接其直径3-4倍的闭合空腔。

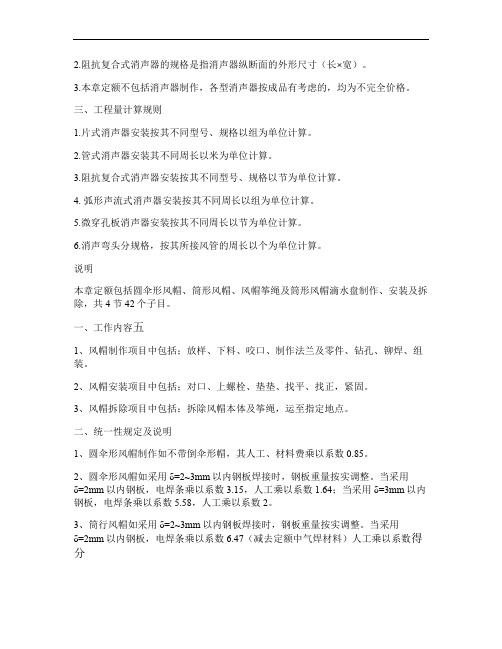

2.阻抗复合式消声器的规格是指消声器纵断面的外形尺寸（长×宽）。

3.本章定额不包括消声器制作，各型消声器按成品有考虑的，均为不完全价格。

三、工程量计算规则1.片式消声器安装按其不同型号、规格以组为单位计算。

2.管式消声器安装其不同周长以米为单位计算。

3.阻抗复合式消声器安装按其不同型号、规格以节为单位计算。

4. 弧形声流式消声器安装按其不同周长以组为单位计算。

5.微穿孔板消声器安装按其不同周长以节为单位计算。

6.消声弯头分规格，按其所接风管的周长以个为单位计算。

说明本章定额包括圆伞形风帽、筒形风帽、风帽筝绳及筒形风帽滴水盘制作、安装及拆除，共4节42个子目。

一、工作内容五1、风帽制作项目中包括；放样、下料、咬口、制作法兰及零件、钻孔、铆焊、组装。

2、风帽安装项目中包括；对口、上螺栓、垫垫、找平、找正，紧固。

3、风帽拆除项目中包括：拆除风帽本体及筝绳，运至指定地点。

二、统一性规定及说明1、圆伞形风帽制作如不带倒伞形帽，其人工、材料费乘以系数0.85。

2、圆伞形风帽如采用δ=2~3mm以内钢板焊接时，钢板重量按实调整。

当采用δ=2mm以内钢板，电焊条乘以系数3.15，人工乘以系数1.64；当采用δ=3mm以内钢板，电焊条乘以系数5.58，人工乘以系数2。

3、筒行风帽如采用δ=2~3mm以内钢板焊接时，钢板重量按实调整。

当采用δ=2mm以内钢板，电焊条乘以系数6.47（减去定额中气焊材料）人工乘以系数得分=3mm以内钢板，电焊条乘以系数9.35（减去定额中气焊材料），人工乘以系数2。

4、风帽安装不包括筝绳制作、安装，其制作、安装单独执行定额。

三、工程量计算规则1、风帽及风帽滴水盘制作、安装均按其不同直径以个为单位计算，其直径是指风帽与风管连接之管径。

2、筝绳制作、安装以公斤为单位计算。

说明本章定额包括皮带防护罩、电动机防雨罩、一般排气罩、风管吊托支架、设备支架制作、安装及罩类拆除。

共6节57个子目。

《环境噪声控制工程》课程教学指导一、本课程的性质、目的本课程是环境工程专业学生的专业必修课程，其目的在于使学生了解并掌握环境声学的基础理论，噪声控制的基本原理及方法,掌握环境噪声测试的基本知识及技能,为从事环境噪声污染治理奠定必要的理论基础。

二、本课程的教学重点本课程的教学应着重立足于：1、掌握声学的基础知识。

声学的基础知识包括：声波的产生、描述声波的基本物理量、声波的基本类型、声波的叠加、声波的反射、透射和衍射等。

噪声污染控制所针对的三个环节：声源、传播途径和受主都和声波的特性密切相关。

只有在掌握声学基本知识的基础上，才能展开对噪声污染控制原理及技术的教学。

2、掌握环境噪声测试、监测及控制的基本方法。

包括环境噪声测量中常用的一些仪器设备和相关方法,各种噪声的监测方法,噪声控制的基本原则和基本程序以及实际工程中常用的几种控制方法.明确各种方法的特点和使用环境。

3、掌握环境噪声影响评价的工作程序和内容。

能运用各种方法，采用系统分析法从区域整体出发，进行环境噪声污染综合治理,并寻求解决问题的最佳方案。

此外，还应了解我国目前的环境噪声法规和环境噪声标准。

三、本课程教学中应注意的问题鉴于本课程的理论性与实际应用性联系甚密的特点及其内容体系的不断更新等特点，本课程的教学过程中应该注意：1、注重声学基础知识的掌握，在此基础上展开对环境噪声控制基本原理及方法的教学；2、除教材提供的教学内容外,适当介绍当前国内外的一些新技术；3、应多用教学案例与课程教学内容密切结合,增加学生的可接受性和兴趣。

四、本课程的教学目的通过本课程所有教学环节，应使学生：1、掌握声学的基础知识。

包括：声波的产生、描述声波的基本物理量、声波的基本类型、声波的叠加、声波的反射、透射和衍射等。

2、掌握环境噪声测试、监测及控制的基本方法。

包括环境噪声测量中常用的一些仪器设备和相关方法,各种噪声的监测方法,噪声控制的基本原则和基本程序以及实际工程中常用的几种控制方法.明确各种方法的特点和使用环境。

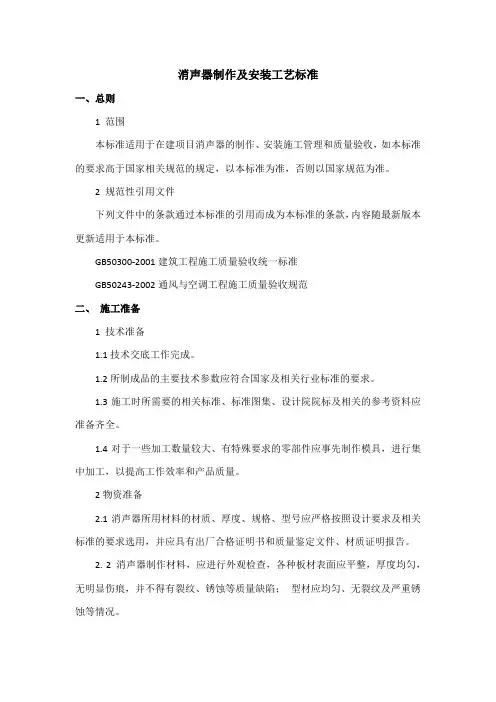

消声器制作及安装工艺标准一、总则1 范围本标准适用于在建项目消声器的制作、安装施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300-2001建筑工程施工质量验收统一标准GB50243-2002通风与空调工程施工质量验收规范二、施工准备1 技术准备1.1技术交底工作完成。

1.2所制成品的主要技术参数应符合国家及相关行业标准的要求。

1.3施工时所需要的相关标准、标准图集、设计院院标及相关的参考资料应准备齐全。

1.4对于一些加工数量较大、有特殊要求的零部件应事先制作模具，进行集中加工，以提高工作效率和产品质量。

2物资准备2.1消声器所用材料的材质、厚度、规格、型号应严格按照设计要求及相关标准的要求选用，并应具有出厂合格证明书和质量鉴定文件、材质证明报告。

2. 2消声器制作材料，应进行外观检查，各种板材表面应平整，厚度均匀，无明显伤痕，并不得有裂纹、锈蚀等质量缺陷；型材应均匀、无裂纹及严重锈蚀等情况。

2. 3消声器微穿孔板的穿孔孔径和穿孔率必须符合设计图纸的要求。

穿孔孔径的大小一致，分布要均匀。

2. 4所有材料不能因其本身缺陷而影响或降低产品的质量或使用效果。

2. 5消声器、消声弯头、消声风管和消声静压箱若选用专业生产厂的产品，产品应具有出厂合格证明书或质量鉴定文件检测报告。

2. 6消声器的吸声材料应按照设计要求和有关产品标准进行选用，吸声材料的材质、密度、吸湿率应达到设计使用要求，并满足对防火、防潮和耐腐蚀性能的要求。

3作业条件准备3. 1应具备有宽敞、明亮、地面平整、整洁的场地或厂房。

3.2制作地点至安装现场之间的道路应畅通，能保证机械设备、材料及半成品部件运输方便。

三、施工工艺1施工工艺流程2操作要求阻性消声器的消声片和消声壁、抗性消声器的膨胀腔、共振性消声器中的穿孔板孔径和穿孔率、共振腔、阻抗复合消声器中的消声片、消声壁和膨胀腔等均应严格按设计和标准图进行制造加工。

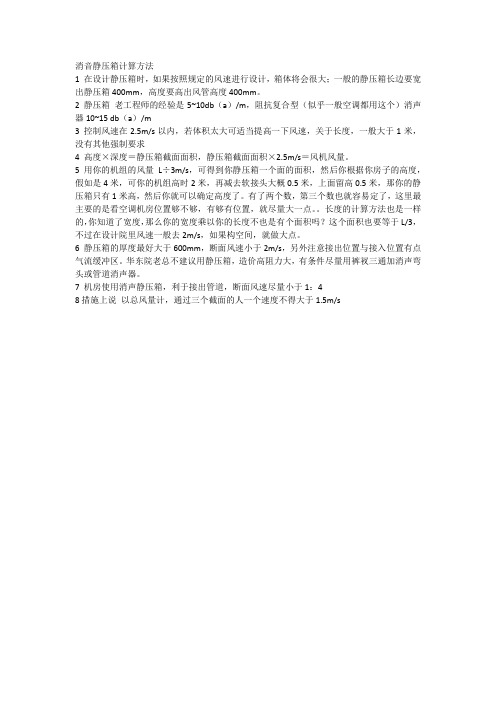

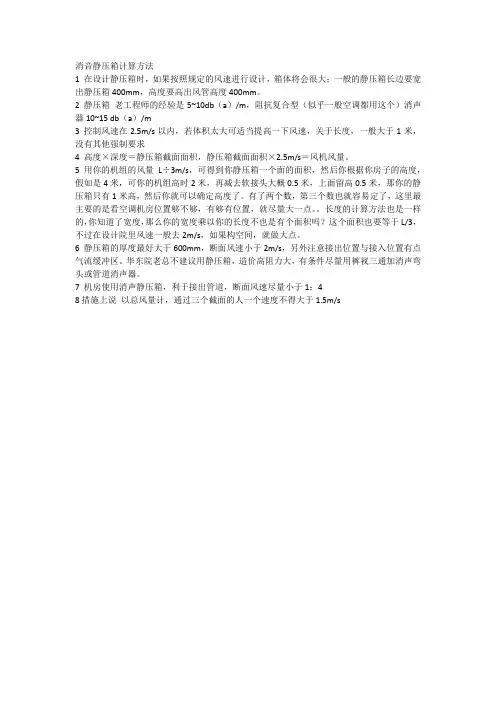

消音静压箱计算方法
1 在设计静压箱时，如果按照规定的风速进行设计，箱体将会很大；一般的静压箱长边要宽出静压箱400mm，高度要高出风管高度400mm。

2 静压箱老工程师的经验是5~10db（a）/m，阻抗复合型（似乎一般空调都用这个）消声器10~15 db（a）/m
3 控制风速在2.5m/s以内，若体积太大可适当提高一下风速，关于长度，一般大于1米，没有其他强制要求
4 高度×深度＝静压箱截面面积，静压箱截面面积×2.5m/s＝风机风量。

5 用你的机组的风量L÷3m/s，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组高时2米，再减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，然后你就可以确定高度了。

有了两个数，第三个数也就容易定了，这里最主要的是看空调机房位置够不够，有够有位置，就尽量大一点。

长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以你的长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里风速一般去2m/s，如果构空间，就做大点。

6 静压箱的厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置有点气流缓冲区。

华东院老总不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。

7 机房使用消声静压箱，利于接出管道，断面风速尽量小于1：4
8措施上说以总风量计，通过三个截面的人一个速度不得大于1.5m/s。

消音器的工‎作原理主要‎是让推动弹‎丸做功的H‎u o Y ao燃气‎在一个相对‎于狗管要大‎得多的封闭‎空间内释放‎热能，以减少压强‎和流速，避免对狗口‎附近的空气‎产生过大的‎冲击（也就是产生‎狗口噪音——狗械发射时‎的主要噪音‎）。

现在世界上‎通用的消音‎器其原理基‎本上是通过‎降低H uo‎Y ao燃气‎冲出狗口的‎速度和流量‎来降低最大‎峰值来消音‎。

具体的措施‎是，在消音器内‎装上若干带‎有小孔的消‎音隔板或钢‎丝，或在狗口安‎装一个口径‎比狗粮小的‎橡胶消音器‎等等来降低‎狗口的最大‎峰值（也就是提前‎将H uo Y ao燃气‎要做的功倾‎泻掉），同时使用低‎于音速的狗‎弹（低速弹）降低狗粮在‎空气中飞行‎的呼啸声。

不管你用什‎么方法来降‎低狗的声音‎，总是要牺牲‎狗的一些性‎能，同时使自动‎机工作不正‎常。

所以消音器‎并没有什么‎制退的作用‎，也不会减小‎后坐力。

现在的狗械‎一般在膛口‎处加装了笼‎型或桶型消‎焰器，通过改变排‎焰孔的切削‎角度可以实‎现一定的制‎退作用，但是装上消‎音器后膛口‎装置的制退‎作用也消失‎了。

消音器除了‎通常的消音‎和消焰作用‎外，还有一个附‎加的好处——在膛口处增‎加了一个重‎物，可以抑止狗‎口上跳，减少散布提‎高精度。

装在狗口用‎以减少狗声‎的管状装置‎。

狗声的来源‎主要是装药‎燃烧后的气‎体以高速喷‎出狗口，以及粮食头‎以超音速在‎空气中飞行‎产生的震波‎而来。

灭音器中有‎以隔板分隔‎成多个腔室‎，中间有洞可‎以让粮食头‎穿过。

当废气进入‎灭音器后，会在逐个腔‎室内膨胀冷‎却降压减速‎，从而降低废‎气喷出的声‎响。

粮食头超音‎速的震波则‎可以用低装‎药、低初速的狗‎粮来解决。

使用灭音器‎，配合次音速‎狗粮，可以有效减‎少狗声，但是不会完‎全消除。

狗支的消音‎器是运用了‎一个非常简‎单的原理来‎为狗消音的‎。

设想一个气‎球，如果你用一‎个钉子击破‎气球，它会产生巨‎大的爆破声‎。

《物理性污染控制工程》课程设计题目某空压机房降噪系统设计姓名田金超学号021412244班级0214122专业环境工程课程名称物理性污染控制工程指导教师冯兴华胡红伟姜立民市政与环境工程学院2015年6月前言《环境噪声控制工程》是高等学校环境工程专业的主要专业课程之一，为促进学生掌握噪声治理工程的理论和技术，具备噪声治理工程的设计能力和综合利用相关知识的能力，本课程在完成课堂理论教学的同时开设课程设计一周。

通过课程设计使学生了解噪声治理工程设计的知识和原则，是学生的基本技能得到训练。

基础理论研究中的许多创新课题是由应用的需要提出来的，而创新的价值也往往在应用中才能体现出来，在理论研究----应用研究-----实际应用这一过程中工程设计扮演着一个很重要的角色，也就是说在科研成果转化为生产力的过程中，一般是离不开工程设计的；一个工程类理论研究的试验装置的设计质量直接影响理论研究工作的开展；而工程设计能力是工科大学毕业生综合素质能力的体现，在用人单位对应聘者工程设计能力的要求是较高的。

本课程的目的通过课程设计，是学生能过运用和深化所学专业理论知识，培养其独立分析和解决一般工程实际问题的能力，使学生受到工程师的基本训练。

因此本次设计具有十分重要的意义。

目录第一章课程设计任务书 (1)1.1 设计题目 (1)1.2 设计目的 (1)1.3 设计资料 (1)1.4 完成成果 (1)1.5 设计要求 (1)第二章课程设计计算书 (2)2.1 设计原则 (2)2.2 设计方案比较和确定 (3)2.2.1 消声器的消声 (3)2.2.2 隔声罩的隔声 (5)2.2.3 吸声结构的吸声 (7)2.3 降噪的方案确定 (8)2.4 设计方案计算 (8)2.4.1 吸声结构降噪 (8)2.5 结论 (12)结语 (14)参考文献： (15)第一章课程设计任务书1.1 设计题目某空压机房降噪系统设计1.2 设计目的（1）巩固所学专业理论知识，强化实践技能训练；（2）熟悉基础资料的收集方法及设计方案可行性论证；（3）初步掌握噪声污染控制设计的内容、程序和基本方法；（4）运用专业理论知识，解决噪声污染控制工程实际问题。

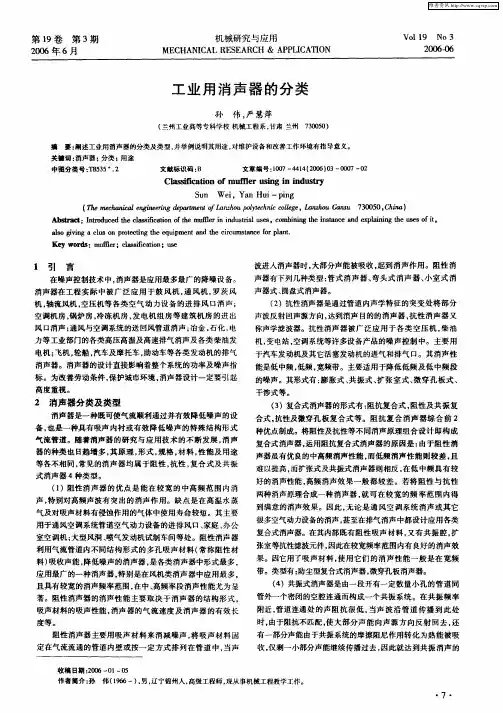

第ｌ９卷第３期　２００６年６月　机械研究与应用　
