货运挂车气压制动系统技术要求和试验方法货运挂车气压制动系统技术要求和试验方法序货运挂车在现代物流运输中扮演着重要角色，而货运挂车的安全性是物流运输中至关重要的一环。
货运挂车的气压制动系统扮演着确保车辆安全停车和减速的关键角色。
在本文中，将探讨货运挂车气压制动系统的技术要求和试验方法，以便更好地理解货运挂车的安全性。
一、技术要求1. 制动系统设计货运挂车的气压制动系统必须符合一定的技术要求。
系统设计应遵循机械原理和力学原理，以确保制动效果和安全性能。
制动系统的设计应考虑到车辆的整体结构和负载能力，以便在各种道路和运输条件下能够稳定运行。
2. 制动力和制动距离货运挂车的气压制动系统需要提供足够的制动力和合理的制动距离，以确保车辆在紧急情况下能够安全停车。
制动力主要取决于制动系统的设计和制动器的性能，而制动距离则取决于车辆的速度和路面情况。
3. 制动系统灵敏度货运挂车的气压制动系统应具有良好的灵敏度，以便驾驶员可以根据需要调整制动力。
制动系统的灵敏度取决于气压制动阀门和制动器的设计，同时还需要考虑到驾驶员的体力和反应能力。
4. 制动系统的可靠性和耐久性货运挂车的气压制动系统需要具备良好的可靠性和耐久性，以确保长时间、高频次的使用。
制动系统的各个部件和连接件应具备高强度和耐用性，以防止系统在使用过程中出现故障和损坏。
二、试验方法1. 制动性能试验为了评估货运挂车的气压制动系统的制动性能，可以进行制动力和制动距离的试验。
试验时，可以选取不同速度的车辆，在条件相同的情况下进行制动，并记录制动力和制动距离的数据。
通过对试验数据的分析，可以评估制动系统的性能是否符合技术要求。
2. 制动系统灵敏度试验为了评估货运挂车的气压制动系统的灵敏度，可以进行制动力的调整试验。
试验时，可以通过操纵气压制动阀门的方式，调整制动力的大小，并记录不同制动力下的制动距离和驾驶员的操控感受。
通过对试验结果的分析，可以评估制动系统的灵敏度是否符合技术要求。
总第203期公路与 汽运Highzvays H Automotive Applications危险品半挂运输车气压EBS 功能与系统设计!喻兵，赵燃，杨凡，李刚炎(武汉理工大学机电工程学院，湖北武汉 430070)摘要：针对当前危险品运输车事故频发及国家标准对于危险品运输车需强制加装电控气压制 动系统(EBS )的要求，为切实提高危险品运输车的安全性能并为国产EBS 的开发提供基础，以危 险品半挂运输车为研究对象，分析其各方面安全要求，设计危险品半挂运输车气压EBS 方案，并利用AMESim 软件对系统性能进行仿真验证$结果显示，所提出的危险品半挂运输车气压EBS 能 满足性能指标要求，可切实提高该类车辆的安全性能$关键词：汽车；危险品半挂运输车；电控气压制动系统(EBS )中图分类号:U463.5文献标志码：A文章编号：1671-2668(2021)02-0001-06危险品半挂运输车是一种道路运输危险货物的 专用车辆，所载货物的危险特性导致其发生的事故 往往是灾难性的$因此，各国均对其安全性能作出 了严格要求，如欧洲的危险品公路运输欧洲协议(ADR 协议)、中国JT/T1285 — 2020《危险货物道路运输营运车辆安全技术条件》等$电控气压制动系统(Electronical ControlledBraking System, EBS)的主要功能是将制动意图和车辆状况信息通过电子信号实时、快速地传输给电 控单元(ECU), ECU 将这些信息进行汇总、分析和 计算后，控制对应的制动压力控制阀等元件输出相应制动压力，使车辆的各轴制动气室迅速作出制动,达到快速的制动效果$这种通过电信号控制的制动 系统具有突出的优势，也是车辆气压制动系统的未 来发展方向，国家标准中也针对总质量大于或等于12 t 的危险货物运输货车提出了装备电控制动系统的明确要求$现有成熟的气压EBS 产品基本掌握 在国外少数企业如威伯科、克诺尔等手中，国内关于这方面的研究多为基于这类产品的控制策略开发$ 虽然目前国内产品有小批量装车，但其核心零部件 仍基本采用国外技术，且未结合危险品运输车的实际特点进行针对性设计，无法满足车辆智能制动的 发展和制动安全性能需求$为此，该文通过分析现有制动系统的不足，根据法规对危险品半挂运输车的要求，对气压EBS 进行功能需求分析、细化各项性能指标，结合该类车辆的实际特性和传统气压制 动系统组成，提出适用于危险品半挂运输车的气压EBS 方案$1危险品半挂运输车及其气压制动系统1.1危险品半挂运输车及其对制动的要求危险品是指具有爆炸、易燃、毒害、感染、腐蚀、放射性等危险特性，在运输、储存、生产、经营、使用 和处置中容易造成人身伤亡、财产损毁或环境污染 而需要特别防护的物质和物品$根据危险品的特性，国家标准将其划分为九大类共2 000多种，不同 类别的危险品性质各异，其物理和化学性质差异很大，其运输车辆也大不相同$如易燃固体危险品的 运输常采用易燃固体厢式运输车，非独立包装的液 体常采用载有大型储存容器的罐式车辆运输，这类车辆若受到较大撞击或较大幅度振动，会引起容器 内液体晃动，将对车辆的稳定性造成重要影响$根据文献［9］对2013—2018年国内近千起危险品道路运输事故的分析，由车辆侧翻导致的事故占44.19%，侧翻是目前国内危险品运输事故的主要形式，保障危险品运输车的侧倾稳定性对提高危险品 运输安全十分重要$而制动系统是控制车辆行驶过程中稳定性的关键，其响应时间、制动压力的精确控 制等对车辆的稳定性和安全性十分重要，尤其是大型半挂式车辆，这类车辆具有重量大、尺寸大、质心 高及危险性高等特点，更易因制动系统性能不足发 生侧翻、碰撞和追尾等事故$相较于常规车辆，危险品半挂运输车还需满足以下要求：1)全车所有车轮装备盘式制动器，车辆装备*基金项目：中国博士后科学基金项目(2018M642937)2公路与 汽运2021年3月ABS 防抱死装置;2）所有行车制动器装备制动间隙 自动调整装置;3）危险品运输车具有限速功能，否则 配备限速装置，最高时速不超过80 km/h ；!）保证运 输液体危险货物的车辆行驶速度大于5 k+/h 时紧急切断阀能自动关闭；5）转向轮装备轮胎爆胎应急防护装置（TESD ）；6）各车轮制动力能独立精确控制;7）装备缓速器或其他辅助制动装置。

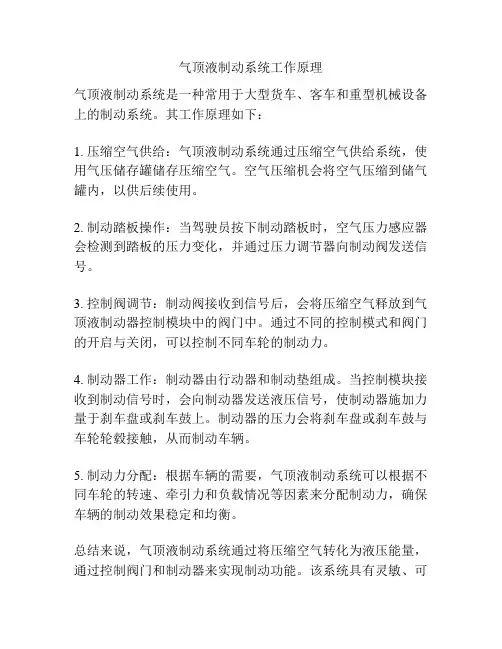

气顶液制动系统工作原理
气顶液制动系统是一种常用于大型货车、客车和重型机械设备上的制动系统。
其工作原理如下：
1. 压缩空气供给：气顶液制动系统通过压缩空气供给系统，使用气压储存罐储存压缩空气。
空气压缩机会将空气压缩到储气罐内，以供后续使用。
2. 制动踏板操作：当驾驶员按下制动踏板时，空气压力感应器会检测到踏板的压力变化，并通过压力调节器向制动阀发送信号。
3. 控制阀调节：制动阀接收到信号后，会将压缩空气释放到气顶液制动器控制模块中的阀门中。
通过不同的控制模式和阀门的开启与关闭，可以控制不同车轮的制动力。
4. 制动器工作：制动器由行动器和制动垫组成。
当控制模块接收到制动信号时，会向制动器发送液压信号，使制动器施加力量于刹车盘或刹车鼓上。
制动器的压力会将刹车盘或刹车鼓与车轮轮毂接触，从而制动车辆。
5. 制动力分配：根据车辆的需要，气顶液制动系统可以根据不同车轮的转速、牵引力和负载情况等因素来分配制动力，确保车辆的制动效果稳定和均衡。
总结来说，气顶液制动系统通过将压缩空气转化为液压能量，通过控制阀门和制动器来实现制动功能。
该系统具有灵敏、可
靠的制动效果，并适用于大型车辆和工程机械等需要较大制动力的场景。
摘要目前，随着汽车行业的日益兴旺，对汽车零件的要求也越来越高，制动系执行机构-制动器的设计缺陷导致汽车制动系统的忽视进而使汽车交通事故现象越来越严重。
因此正确的制动器设计应该被准确深入研究。
本文对应用在豪华客车上的气压制动器的设计，对制动系的参数选择进行详细的分析，并且估算了应用该豪华客车的制动器的参数及结构形式，同时对制动器的制动主要部件制动蹄片进行了受力分析，并且分析在驻车情况下车的受力及坡角。
豪华客车上的气压凸轮制动器对汽车安全性能的提高起到重要作用，这也为以后的研究设计提供了必备的参数。
关键词：客车；制动器；参数；分析；结构。
AbstractAt present, as the auto industry's increasingly prosperous auto parts are also getting higher and higher requirements, implementation of the braking system - brake design flaw led to the neglect of the vehicle braking system so that the phenomenon of more and more serious car accident. Therefore, the correct brake designed to be accurate and in-depth study.Application of this article in the luxury passenger car brake pressure on the design parameters of the braking system of choice for detailed analysis and estimates the application of the luxury passenger car brakes in the form and structure of the parameters, at the same time the brakes on the brake of the main brake parts Carried out a shoe analysis, and analysis of the situation in the car and get off in the force and slope angle.The luxury bus cam brake pressure on the improvement of vehicle safety performance has played an important role in this for the future research and design to provide the necessary parameters.Key words: passenger cars; brakes; parameters; analysis; structure.1 绪论1.1 汽车制动系概述尽可能提高车速是提高运输生产率的主要技术措施之一。
摘要本篇论文介绍了卡车制动系统的构造、原理、维修。
空气制动系统有两种型式，气顶油式和全空气式。
对于气顶油式制动系统，当司机踩下制动踏板时，压缩空气通过双腔制动阀送入气动伺服制动器，由此将气压能转换为液压能，并将制动液送入制动分泵。
对于全空气制动系统，由发动机驱动的压缩机给贮气筒提供压缩空气，只使用压缩空气作为制动的源功率。
因此，全空气制动系统需要有压缩机、贮气筒、制动/弹簧室与阀门。
制动力由阀门控制，这样用小的制动操纵力就可以产生很大的制动功率。
关键词：油顶气；全空气；压缩空气AbstractThis paper introduces the structure, principle, repair truck brake system. There are two types of air brake system. A gas cap oil type, another for all air. For pneumatic hydraulic brake system. When the driver depresses the brake pedal, Compressed air through the dual chamber brake valve to the pneumatic servo brake, The pressure energy into hydraulic energy, The pressure energy into hydraulic energy. All air brake system, The compressor is driven by the engine to provide compressed air storage cylinder. Only use compressed air as the power source brake. Therefore, the air brake system needs a compressor, air storage tank, brake / spring chamber and the valve. The braking force is controlled by a valve, so that the use of small brake force can produce brake power is great.Key word: The top of oil and gas;All air; Compressed air目录1卡车制动系统的认识 (1)1.1卡车制动的特点 (1)1.2卡车制动系统的构成 (1)1.2.1压缩空气生成系统 (1)1.2.2压缩空气存贮系统 (2)1.2.3制动压力控制系统 (2)1.2.4动力传递系统 (2)1.2.5安全和附件系统 (2)2卡车制动的工作原理 (3)2.1双腔制动阀 (3)2.1.1双腔制动阀剖视图 (4)2.1.2当踩下制动踏板时后轮制动情况 (4)2.1.3当踩下制动踏板时前轮制动情况 (4)2.2双腔制动阀发生故障检修 (5)2.2.1前制动系统空气管损坏的情况 (5)2.2.2后制动系统空气管损坏的情况 (5)2.2.3双腔制动阀拆卸、安装时的注意事项 (5)2.3空气干燥器 (5)2.3.1空气干燥器概述 (5)2.3.2空气干燥器的工作过程 (6)2.3.3空气干燥器的保养间期 (6)2.3.4空气干燥器装配后的检查 (7)2.4空气压缩机 (7)2.4.1空气压缩机的安装程序 (7)3气顶油式系统 (9)3.1系统工作原理图 (9)3.2车轮制动系统部件的检查 (9)3.2.1制动蹄片的更换 (9)3.3制动的检查分泵 (9)3.3.1制动液的更换 (9)3.3.2排空气 (10)4空气式制动系统 (11)4.1系统组件 (11)4.1.1四路保护阀 (11)4.1.2快放阀 (12)4.1.3继动阀 (12)4.1.4双向继动阀 (13)4.1.5双向止回阀 (13)4.1.6单向止回阀 (13)4.1.7手制动阀 (13)4.1.8弹簧制动气室 (13)4.2前制动轮组件 (14)4.3后制动轮组件 (14)4.4自动间隙调整装置 (14)4.5制动磨擦片与制动鼓间隙 (15)4.6制动气室的位置 (15)4.6.1制动气室支架定位时要保证制动气室 (15)4.7驻车制动系统 (15)5防抱死制动系统 (16)5.1 概述防抱死制动系统ABS (16)5.2 ABS工作原理 (16)5.2.1ABS的作用 (17)5.2.2ABS电子控制模块 (17)5.2.3ABS故障模式 (17)5.3车载诊断 (17)5.3.1轮速传感器 (18)5.3.2传感器电阻检测 (18)5.2.3压力控制阀(PCV) (18)5.2.4自检 (19)致谢 (20)参考文献 (21)1卡车制动系统的认识1.1卡车制动的特点优点是气刹的压力比较大刹车效果好。
重型货车气压制动系统结构设计汽车制动系的功用是使汽车以适当的减速度降速行驶直至停车；在下坡行驶时，使汽车保持适当的稳定车速；使汽车可靠地停在原地或坡道上。
汽车的制动性是汽车主动安全性研究的重点内容之一。
随着汽车行驶车速的不断提高，对汽车制动性能的要求也越来越高。
汽车的制动系统除了实现良好的制动性能外，还要尽可能地减小驾驶员的工作强度。
因此，动力制动系统在汽车上得到了广泛的应用。

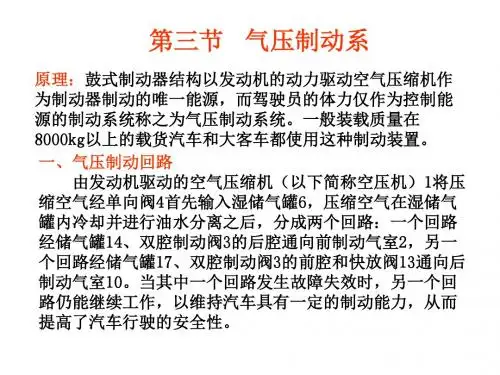

气压动力制动是最常见的动力制动系统，多用于中重型汽车。
气压制动系统是发展最早的一种动力制动系统。
其供能装置和传动装置全部是气压式的。
其控制装置大多数是由制动踏板机构和制动阀等气压控制原件组成，也有的在踏板机构和制动阀之间还串联有液压式操纵传动装置。
本文以一种重型货车为研究对象，通过理论分析和计算对其气压制动系统结构进行设计。
1绪论1.1制动系的作用近百年来，汽车工业之所以常胜不衰主要得益于汽车作为商品在世界各处都有广阔的市场，生产批量大而给企业带来丰厚的利润。
最主要的是科学技术的不断进步，使汽车能逐渐完善并满足使用者的需求。
随着我国汽车产业的不断发展和新交通法规的实施，我国的汽车及其运输管理开始走向正轨，农用运输车将逐渐退出市场，而重型运输自卸车逐渐呈现出广阔的发展前景。
然而车辆交通安全历来是人们最为关心的问题之一，它直接关系到人民生命和财产的损失，因此汽车制动系统的可靠性研究至关重要。
汽车制动系是用于使行驶中的汽车减速或停车，使下坡行驶的汽车的车速保持稳定以及使以停驶的汽车在原地（包括在斜坡上）驻留不动的机构。
汽车制动系直接影响着汽车行驶的安全性和停车的可靠性。
随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全、停车可靠，汽车制动系的工作可靠性显得日益重要。
也只有制动性良好、制动系工作可靠的汽车，才能充分发挥其动力性能。
汽车制动系统至少有两套独立的制动装置，即行车制动装置和驻车制动装置：重型汽车或经常在山区行驶的汽车要增设应急制动装置及辅助制动装置；牵引车还应有自动制动装置。
行车制动装置用于使行驶中的汽车强制减速或停车，并使汽车在下短坡时保持适当的稳定车速。
其驱动机构常采用双回路或多回路结构，以保证其工作可靠。
驻车制动装置用于使汽车可靠而无时间限制地停驻在一定位置甚至在斜坡上，它也有助于汽车在坡路上起步。
驻车制动装置应采用机械式驱动机构而不用液压或气压驱动，以免其产生故障。
应急制动装置用于当行车制动装置意外发生故障而失效时，这时则可利用应急制动装置的机械力源(如强力压缩弹簧)实现汽车制动。
应急制动装置不必是独立的制动系统，它可利用行车制动装置或驻车制动装置的某些制动器件。
应急制动装置也不是每车必备，因为普通的手力驻车制动器也可以起应急制动的作用。
辅助制动装置用于山区行驶的汽车上，利用发动机排气制动或电涡流制动等辅助制动装置，则可使汽车下长坡时长时间而持续地减低或保持稳定车速并减轻或解除行车制动器的负荷。
通常，在总质量为5t以上的客车上和12t以上的载货汽车上装备这种辅助制动—减速装置。
任何一套制动装置均由制动器和制动驱动机构两部分组成。
制动器有鼓式与盘式之分。
行车制动是用脚踩下制动踏板操纵车轮制动器来制动全部车轮，而驻车制动则多采用手制动杆操纵，且具有专门的中央制动器或利用车轮制动器进行制动。
中央制动器位于变速器之后的传动系中，用于制动变速器第二轴或传动轴。
行车制动和驻车制动这两套制动装置必须具有独立的制动驱动机构，而且每车必备。
行车制动装置的驱动机构，分液压和气压两种型式。
用液压传递操纵力时还应有制动主缸和制动轮缸以及管路；用气压操纵时还应有空气压缩机、气路管道、贮气简、控制阀和制动气室等。
过去，大多数汽车的驻车制动和应急制动都使用中央制动器，其优点是制动位于主减速器之前的变速器第二轴或传动轴的制动力矩较小，容易满足操纵手力小的要求。
但在用作应急制动时，往往使传动轴超载。
现代汽车由于车速提高，对应急制动的可靠性要求更严，因此，在中、高级轿车和部分总质量在1.5t以下的载货汽车上，多在后轮制动器上附加手操纵的机械式驱动机构，使之兼起驻车制动和应急制动的作用，从而取消了中央制动器。
重型载货汽车由于采用气压制动，故多对后轮制动器另设独立的由气压控制而以强力弹簧作为制动力源的应急兼驻车制动驱动机构，也不再设置中央制动器。
但也有一些重型汽车除了采用了上述措施外，还保留了由气压驱动的中央制动器，以便提高制动系的可靠性1.2气压制动系的研究现状气压制动系统是发展最早的一种动力制动系统。
其供能装置和传动装置全部是气压式的。
其控制装置大多数是由制动踏板机构和制动阀等气压控制原件组成，也有的在踏板机构和制动阀之间还串联有液压式操纵传动装置。
气压制动由于可获得较大的制动驱动力且主车与被拖的挂车以及汽车列车之间制动驱动系统的连接装置结构简单联接和断开都很方便,因此广泛用于总质量为8t以上尤其是15t以上的载货汽车,越野汽车和客车上.但气压制动系必须采用空气压缩机,贮气罐,制动阀等装置,使结构复杂,笨重,轮廓尺寸大,造价高;管路中气压的产生和撤除均较慢,作用滞后时间较长(0.3～0.9s),因此在制动阀到制动气室和贮气罐的距离较远时有必要加设气动的第二级控制元件——继动阀(即加速阀)以及快放阀;管路工作压力较低(一般为0.5～0.7MPa),因而制动气室的直径大,只能置于制动器之外,再通过杆件及凸轮或楔块驱动制动蹄,使非簧载质量增大;另外,制动气室排气时也有较大噪声。
汽车在行驶过程中驾驶员要经常使用制动器，为了减轻驾驶员的工作强度，目前汽车基本上都采用了伺服制动系统或动力制动系统。
载重汽车一般均采用动力制动系统。
2制动系的总体设计2.1制动系统设计要求1）能适应有关标准和法规的规定。
各项性能指标除满足设计任务书的规定和国家标准的有关要求外，也应考虑销售对象国家和地区的法规和用户要求。
2）具有足够的制动效能。
包括行车制动效能和驻坡制动效能。
3）工作可靠。
汽车至少应有行车制动和驻车制动两套制动装置且它们的制动驱动机构应是各自独立的。
行车制动装置的制动驱动机构至少应有两套独立的管路，当其中一套失效时，另一套应保证汽车制动效能不低于正常值的30%；驻车制动装置应采用工作可靠的机械式制动驱动机构。
4）制动效能的水稳定性好。
制动器摩擦表面浸水后，会因水的润滑作用使摩擦系数急剧减小而发生所谓的“水衰退”现象。
一般规定在出水后反复制动5—15次，即应恢复其制动效能。
良好的摩擦材料吸水率低，其摩擦性能恢复迅速。
也应防止泥沙、污物等进入制动器工作表面，否则会使制动效能降低并加速磨损。
某些越野汽车为了防止水相泥沙侵入而采用封闭的制动器。
5）制动时的操纵稳定性好。
即以任何速度制动，汽车都不应当失去操纵性和方向稳定性。
为此，汽车前、后轮制动器的制动力矩应有适当的比例，最好能随各轴间载荷转移情况而变化；同一轴上左、右车轮制动器的制动力矩应相同。
否则当前轮抱死而侧滑时，将失去操纵性；后轮抱死而侧滑甩尾，会失去方向稳定性；当左、右轮的制动力矩差值超过15％时，会发生制动时汽车跑偏。
对于汽车列车，除了应保证列车各轴有适当的制动力分配外，也应注意主、挂车之间各轴制动开始起作用的时间，特别是主、挂车之间制动开始时间的协调。
6）制动效能的热稳定性好。
7）制动踏板和手柄的位置和行程符合人-机工程学的要求，即操作方便性好，操纵轻便、舒适能减少疲劳。
8）作用滞后的时间要尽可能地短。
9) 制动时不应产生振动和噪声。
10)与悬架、转向装置不产生运动干涉，在车轮跳动、汽车转向时不会引起自行制动。
11）制动系中应有音响或光信号等警报装置，以便能及时发现制动驱动件的故障和功能失效。
12）制动系的机件应使用寿命长、制造成本低，对摩擦材料的选择也应考虑到环保要求]1[。
2.2制动系参数的选择货车的主要参数长⨯宽⨯高（mm）7990⨯2465⨯2958轴距（mm）4600质心距前轴（mm）3000质心距前轴（mm）1600前轮距（mm）2022后轮距（mm）1830最小离地间隙（mm）186整车整备质量（kg）6900最大装载质量（kg）16000前满载轴荷分配（KG）6200后满载轴荷分配（KG ）11400最 高 车 速（km/h ）120质心高度 (mm) 空载 643mm满载 1200mm2.3汽车总质量汽车的总质量是指整备完好，装备齐全并按规定载满客货时的汽车质量：a o g m m m =+=6900+9100=16000Kg2.4制动力与制动力分配系数汽车制动时，如果忽略路面对车露的滚动阻力矩和汽车回转质量的惯性力矩，则任一角速度0>ω的车轮，，其力矩平衡方程为：0f B e T F r -= ………………………………（2-1）f B e T F r ==3841649.028.916000=⨯⨯=m N ⋅ 式中：f T ——制动器对车轮作用的制动力矩，即制动器的摩擦力矩，其方向与车轮旋转方向反力，m N ⋅；B F ——地面作用于车轮上的制动力，即地面与车轮之间的摩擦力，又称为地面制动力，其方向与汽车行驶方向反力，N ；e r ——车轮有效半径，m ；选为约为0.49m 。
令 ff e T F r = ………………………………（2-2）并称之为制动器制动力，他是在车轮周缘克服制动器摩擦力矩所需的力，因为又称为制动周缘力。
f F 与地面制动力B F 的方向相反，当车轮角速度0ω>时，大小亦相等，且f F 仅由制动器结构参数所决定。
即f F 取决于制动器的结构型式、尺寸、摩擦副的摩擦系数及车轮有效半径等，并与制动踏板力即制动系的液压或气压成正比。
当加大踏板力以加大f T 时，f F 和B F 均随之增大。
但地面制动力B F 受着附着条件的限制，其值不可能大于附着力F ϕ即 B F F Z ϕϕ≤=或 max B F F Z ϕϕ==式中 ϕ——轮胎与地面间的附着系数；。
