第5章 受弯构件14. 一简支梁，梁跨为7m,焊接组合工字形对称截面150mm 450mm 18mm 12mm ×××（图5-57），梁上作用有均布恒载（标准值，未含梁自重）17.1kN/m ，均布活荷载6.8kN/m ，距梁端2.5m 处，尚有集中恒荷载标准值60kN ，支承长度200mm ，荷载作用面距离钢梁顶面为120mm ，钢材抗拉强度设计值为2215N/mm ，抗剪强度设计值为2125N/mm ，荷载分项系数对恒载取1.2，对活载取1.4。
试验算钢梁截面是否满足强度要求（不考虑疲劳）。
解：截面积2A=1501824141210368mm ××+×=334150450138414323046144mm 1212××=−=x I3x W 1440000mm 2==xI h梁自重 32-67850kg/m 10368mm 10=81.4kg/m=0.814kN/m ××简支梁承受的均布恒载荷载标准值k (0.814+17.1)kN/m=17.9kN/m q =均布线荷载设计值y 1.217.9+1.4 6.8=31kN/m q =××集中荷载设计值y 1.26072kN p =×=（1）验算该简支梁的抗弯强度按y xx nx y ny+γW γW M M f ≤计算，取y 0M =。
集中恒荷载作用处有2x 317 4.512.572 2.531 2.5290.1kN m 272M ×=×+××−××=⋅ 跨中处2x 317 4.513.572 3.531 3.5721279.9kN m 272M ×=×+××−××−×=⋅受压翼缘的宽厚比：w 1b-t b 15012= 3.8t 2t 36−==取x 1.05γ=截面模量6y 22xx nx y ny 290.110+192.3N/mm 215N/mm 1.051440000γγ×==<=×M M f W W （满足） （2）验算抗剪强度 支座处剪力最大且317 4.572108.546.3154.8kN 27V ×=+×=+= 320715018(2079)20712840294mm 2S =××++××=322v w 154.810840294=33.5N/mm 125N/mm 32304614412VS f It τ××==<=×（满足） （3）局部承压强度集中力沿腹板平面作用于梁上翼缘，该荷载作用处未加加劲肋，应验算该处腹板计算高度上边缘的局部承压强度。

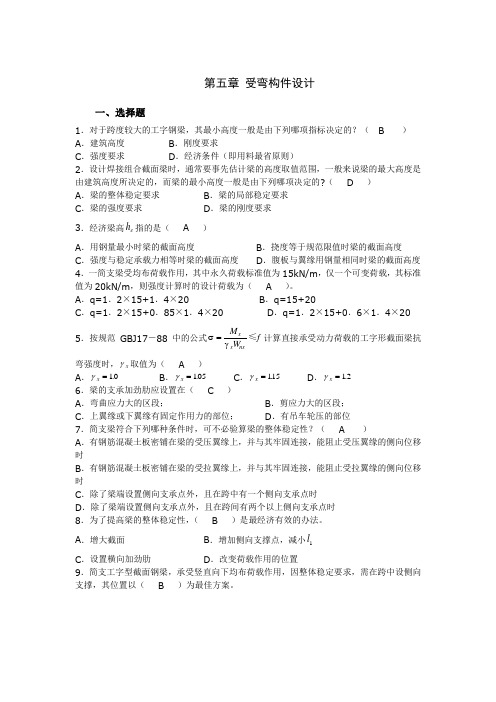

第五章 受弯构件设计一、选择题1．对于跨度较大的工字钢梁，其最小高度一般是由下列哪项指标决定的？（ B ）A ．建筑高度B ．刚度要求C ．强度要求D ．经济条件（即用料最省原则）2．设计焊接组合截面梁时，通常要事先估计梁的高度取值范围，一般来说梁的最大高度是 由建筑高度所决定的，而梁的最小高度一般是由下列哪项决定的?（ D ）A ．梁的整体稳定要求B ．梁的局部稳定要求C ．梁的强度要求D ．梁的刚度要求3．经济梁高e h 指的是（ A ）A ．用钢量最小时梁的截面高度B ．挠度等于规范限值时梁的截面高度C ．强度与稳定承载力相等时梁的截面高度D ．腹板与翼缘用钢量相同时梁的截面高度 4．一简支梁受均布荷载作用，其中永久荷载标准值为15kN/m ，仅一个可变荷载，其标准值为20kN/m ，则强度计算时的设计荷载为（ A ）。
A ．q=1．2×15+1．4×20B ．q=15+20C ．q=1．2×15+0．85×1．4×20D ．q=1．2×15+0．6×1．4×20 5．按规范GBJ17－88中的公式σγ=M W f x x nx≤计算直接承受动力荷载的工字形截面梁抗弯强度时，γx 取值为（ A ）A ．γx =10. B ．γx =105. C ．γx =115. D ．γx =12. 6．梁的支承加劲肋应设置在（ C ）A ．弯曲应力大的区段；B ．剪应力大的区段；C ．上翼缘或下翼缘有固定作用力的部位；D ．有吊车轮压的部位7．简支梁符合下列哪种条件时，可不必验算梁的整体稳定性？（ A ） A ．有钢筋混凝土板密铺在梁的受压翼缘上，并与其牢固连接，能阻止受压翼缘的侧向位移时B ．有钢筋混凝土板密铺在梁的受拉翼缘上，并与其牢固连接，能阻止受拉翼缘的侧向位移时C ．除了梁端设置侧向支承点外，且在跨中有一个侧向支承点时D ．除了梁端设置侧向支承点外，且在跨间有两个以上侧向支承点时8．为了提高梁的整体稳定性，（ B ）是最经济有效的办法。
钢结构设计原理第五章受弯构件1、第五章受弯构件51概述1、定义主要承受横向荷载作用的构件，即通常所讲的梁。
2、类型按使用功能，可分为工作平台梁、吊车梁、楼盖梁、墙梁及檩条等；按支承状况，可分为简支梁、连续梁、伸臂梁和框架梁等；按荷载作用状况，可分为单向弯曲梁和双向弯曲梁；按截面形式有型钢梁和组合梁；实腹式和格构式。
图51受弯构件的截面形式3、受弯构件梁的内力一般，仅考虑其弯矩和剪力；对于框架梁，需同时考虑M、V和N作用。
※关键词受弯构件MEMBERINBENDING梁BEAM单向受弯构件ONEWAYMEMBERINBENDING双向受弯构件TWOWAYMEMBERINBENDING52受弯构件的强度一、2、抗弯强度1、梁在弯矩作用下，当M渐渐增加时，截面弯曲应力的进展可分为三个阶段，见图52所示。
〔1〕弹性工作阶段弯矩较小时，梁截面受拉边缘?＜YF，梁处于弹性工作阶段，弯曲应力呈三角形分布。
弹性极限弯矩为NEW??截面受拉边缘的?YF。
〔2〕弹塑性工作阶段弯矩继续增大，截面边缘部分进入塑性，中间部分仍处于弹性工作状态。
〔3〕塑性工作阶段当弯矩再继续增加，截面的塑性区进展至全截面，形成塑性铰，梁产生相对转动，变形大量增加。
此时为梁的塑性工作阶段的极限状态，对应的塑性极限弯矩为PNYPWFM??。
图52梁受弯时各阶段的应力分布状况问取那个阶段作为设计或计算的模型答规范中按弹性阶3、段或弹塑性阶段设计或计算。
塑性进展深度，通过塑性进展系数?来衡量。
截面样子系数NPEFWM??2、抗弯强度?单向受弯FNX????双向受弯FWNYNX???其中X?、Y截面塑性进展系数，一般状况按表61取值；?若YFTB2351＞时，取X?Y10；?若直接承受动力荷载作用时，取10。
※抗弯强度不够时，可以调整截面尺寸增大NW，但以增大截面高度H最有效。
二、抗剪强度梁的抗剪强度按弹性设计，以截面的剪应力到达钢材的抗剪强度设计值作为抗剪承载力的极限状态。
第五章受弯构件1．什么是受弯构件？何谓梁？其分类如何？各有何截面形式和应用？答：承受横向荷载的构件称为受弯构件，实腹式的受弯构件通常称为梁。
按制作方法钢梁可分为型钢梁和组合梁两种。
型钢梁加工简单，成本较低，因而应优先采用。
型钢梁通常采用热轧工字钢、热轧H型钢和槽钢三种，其中以H型钢的截面分布最合理，翼缘内外边缘平行，与其他构件连接较方便。
用于梁的H型钢宜为窄翼缘型（HN型）。
图5-1 梁的截面形式在荷载或跨度较大时，由于型钢受到截面尺寸的限制，必须采用组合梁。
组合梁是由钢板或型钢用焊接或螺栓连接而成，最常用的是焊接工字形截面，或由T形钢中间加板的焊接截面。
当焊接组合梁翼缘的厚度很厚时，可采用两层翼缘板的截面。
荷载很大而高度受到限制或梁的抗扭要求较高时，可采用箱形截面。
组合梁截面组成灵活，材料分布合理，节省钢材。
2．钢梁的承载力极限状态和正常使用极限状分别包括哪些方面的内容？：钢梁的承载力极限状态包括强度、整体稳定和局部稳定三个方面。
正常使用极限状态主要指钢梁的刚度，设计时要求在荷载标准值作用下，梁的最大挠度不大于《规范》规定的容许挠度3．梁的强度包括哪些？梁的刚度验算有和要求？答：梁的强度包括抗弯强度、抗剪强度、局部承压强度和折算应力，设计时要求在荷载设计值作用下，均不超过《规范》规定的相应的强度设计值。
梁的刚度验算即为梁的挠度验算。
设计时要求在荷载标准值作用下，梁的最大挠度不大于《规范》规定的容许挠度4．作用在梁上的荷载不断增加时正应力的发展过程可分为哪三个阶段？其应力有何特点？要计算疲劳的梁，按哪一阶段进行计算？答：作用在梁上的荷载不断增加时正应力的发展过程可分为三个阶段，以双轴对称工字形截面为例说明如下：图5-2 梁正应力的分布1）弹性工作阶段 荷载较小时，截面上各点的弯曲应力均小于屈服点y f ，荷载继续增加，直至边缘纤维应力达到y f （图5-2b ）。
2）弹塑性工作阶段 荷载继续增加，截面上、下各有一个高度为a 的区域，其应力σ为屈服应力y f 。
