高精度珩磨头磨头体的参数优化

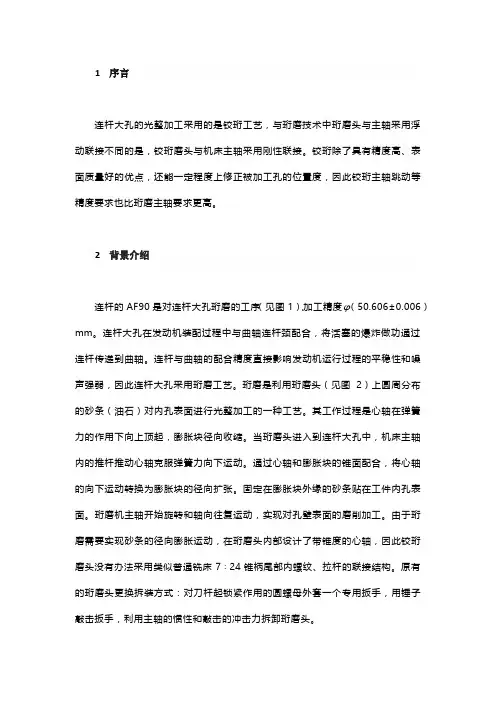

1 序言连杆大孔的光整加工采用的是铰珩工艺，与珩磨技术中珩磨头与主轴采用浮动联接不同的是，铰珩磨头与机床主轴采用刚性联接。

铰珩除了具有精度高、表面质量好的优点，还能一定程度上修正被加工孔的位置度，因此铰珩主轴跳动等精度要求也比珩磨主轴要求更高。

2 背景介绍连杆的AF90是对连杆大孔珩磨的工序（见图1），加工精度φ（50.606±0.006）mm。

连杆大孔在发动机装配过程中与曲轴连杆颈配合，将活塞的爆炸做功通过连杆传递到曲轴。

连杆与曲轴的配合精度直接影响发动机运行过程的平稳性和噪声强弱，因此连杆大孔采用珩磨工艺。

珩磨是利用珩磨头（见图2）上圆周分布的砂条（油石）对内孔表面进行光整加工的一种工艺。

其工作过程是心轴在弹簧力的作用下向上顶起，膨胀块径向收缩。

当珩磨头进入到连杆大孔中，机床主轴内的推杆推动心轴克服弹簧力向下运动。

通过心轴和膨胀块的锥面配合，将心轴的向下运动转换为膨胀块的径向扩张。

固定在膨胀块外缘的砂条贴在工件内孔表面。

珩磨机主轴开始旋转和轴向往复运动，实现对孔壁表面的磨削加工。

由于珩磨需要实现砂条的径向膨胀运动，在珩磨头内部设计了带锥度的心轴，因此铰珩磨头没有办法采用类似普通铣床7∶24锥柄尾部内螺纹、拉杆的联接结构。

原有的珩磨头更换拆装方式：对刀杆起锁紧作用的圆螺母外套一个专用扳手，用锤子敲击扳手，利用主轴的惯性和敲击的冲击力拆卸珩磨头。

a）珩磨机主轴与珩磨头联接方式b）珩磨头图1珩磨机主轴与珩磨头联接方式及珩磨头图2珩磨头1—防尘圈2—锥柄3—心轴4—膨胀块5—砂条6、8—弹簧7—轴9—端盖该方式存在以下问题。

1）锤子敲击过程对机床主轴的轴承有一定冲击。

AF90珩磨机是精密加工设备，长期靠敲击主轴拆卸珩磨头会造成主轴跳动增加，珩磨后孔壁产生振纹。

造成设备损坏，增加维修成本和停机损失。

2）通过锤子敲击的方式，需要有较大的手臂摆动量，才能积累起足够的动能。

机床内部结构较小，手臂水平方向挥动容易撞到机床内部支架，造成人员受伤等问题。

珩磨加工参数设定参考资料一、珩磨机相关技术规格：1.2MK228A/12.2MK225/13.加工参数1) P1:对刀点。

单位：mm2）P2:工进量。

单位：㎜。

顶杆的移动量。

最小设定值0.001㎜。

3）P3:工进速度。

单位：㎜/min(毫米/每分钟)。

此值可在0～2㎜/ min之间连续设定。

4）P4：刀具磨损补偿量。

单位：㎜。

根据刀具的磨损值设定此参数，并于P6和P7配合使用。

5）P6：补偿次数。

单位：次。

根据加工多少件补偿一次设定此值。

设定为0，表示不补偿；设定为1.则每加工一件补偿一次；设定为2，表示第一件不补偿，第二件补偿；以此类推。

6）P7：有无补偿。

若设定为0，表示没有补偿；若设定其他值，则表示有补偿。

7）精珩时间：单位：S(秒)。

精珩时间最长可设定为99秒。

二、珩磨前的准备工作：1.工装调整：1）选择适用的珩磨杆、瓦，将其装在主轴上面。

2）将定位盘装在工装上面。

3）根据产品的顶深调整珩磨深度。

2.产品分类要求：（采用分组珩磨的方法）1）磨后成品尺寸要求￠D 0/+0.03的内孔分组要求：珩磨前把镀后内孔尺寸进行分组，0.01㎜为一组，即￠D-0.01～0、0～+0.01、+0.01～+0.02三组，尺寸在-0.01～-0.02㎜的检出，单独设定珩磨参数加工。

尺寸大于+0.02㎜的退电镀返镀。

2）磨后成品尺寸要求￠D 0/+0.025的内孔分组要求：珩磨前把镀后内孔进行分组，即￠D-0.01～0、0～+0.015两组，尺寸在-0.01～-0.02㎜的检出，单独设定珩磨参数加工。

尺寸大于+0.015㎜的退电镀返镀。

3）将内孔返镀产品与内孔第一次电镀产品区分，上述分组要求是针对内孔第一次电镀的产品。

为避免内孔珩磨不光，返镀（内孔粗糙）的产品直径尺寸应控制在￠D -0.03/0，这类产品检出后单独设定珩磨参数加工。

三、加工参数的设定:(以缸径￠40为例)1.对刀点的设定：（分组对刀）1）珩磨杆、瓦装好后，将工作台落下，将缸体内孔套在珩磨瓦上，点动膨胀键。

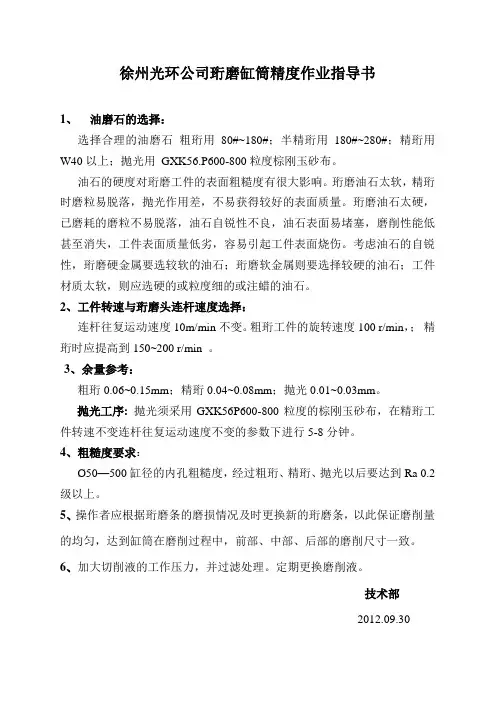

徐州光环公司珩磨缸筒精度作业指导书
1、油磨石的选择：
选择合理的油磨石粗珩用80#~180#；半精珩用180#~280#；精珩用W40以上；抛光用GXK56.P600-800粒度棕刚玉砂布。

油石的硬度对珩磨工件的表面粗糙度有很大影响。

珩磨油石太软，精珩时磨粒易脱落，抛光作用差，不易获得较好的表面质量。

珩磨油石太硬，已磨耗的磨粒不易脱落，油石自锐性不良，油石表面易堵塞，磨削性能低甚至消失，工件表面质量低劣，容易引起工件表面烧伤。

考虑油石的自锐性，珩磨硬金属要选较软的油石；珩磨软金属则要选择较硬的油石；工件材质太软，则应选硬的或粒度细的或注蜡的油石。

2、工件转速与珩磨头连杆速度选择：
连杆往复运动速度10m/min不变。

粗珩工件的旋转速度100 r/min，；精珩时应提高到150~200 r/min 。

3、余量参考：
粗珩0.06~0.15mm；精珩0.04~0.08mm；抛光0.01~0.03mm。

抛光工序: 抛光须采用GXK56P600-800粒度的棕刚玉砂布，在精珩工件转速不变连杆往复运动速度不变的参数下进行5-8分钟。

4、粗糙度要求：
Ø50—500缸径的内孔粗糙度，经过粗珩、精珩、抛光以后要达到Ra 0.2级以上。

5、操作者应根据珩磨条的磨损情况及时更换新的珩磨条，以此保证磨削量的均匀，达到缸筒在磨削过程中，前部、中部、后部的磨削尺寸一致。

6、加大切削液的工作压力，并过滤处理。

定期更换磨削液。

技术部
2012.09.30。

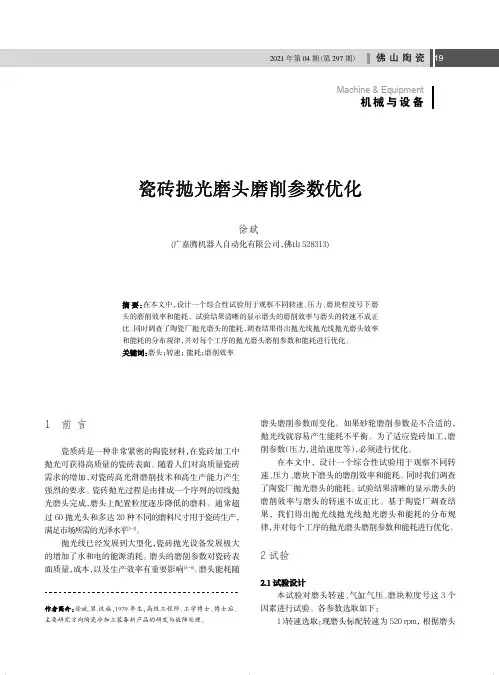

,1979年生,高级工程师、工学博士、博士后。

主要研究方向陶瓷冷加工装备新产品的研发与故障处理。

1前言瓷质砖是一种非常紧密的陶瓷材料，在瓷砖加工中抛光可获得高质量的瓷砖表面。

随着人们对高质量瓷砖需求的增加，对瓷砖高光滑磨削技术和高生产能力产生强烈的要求。

瓷砖抛光过程是由排成一个序列的切线抛光磨头完成，磨头上配置粒度逐步降低的磨料。

通常超过60抛光头和多达20种不同的磨料尺寸用于瓷砖生产，满足市场所需的光泽水平[1~3]。

抛光线已经发展到大型化，瓷砖抛光设备发展极大的增加了水和电的能源消耗。

磨头的磨削参数对瓷砖表面质量，成本，以及生产效率有重要影响[4～6]。

磨头能耗随磨头磨削参数而变化。

如果砂轮磨削参数是不合适的，抛光线就容易产生能耗不平衡。

为了适应瓷砖加工，磨削参数（压力，进给速度等），必须进行优化。

在本文中，设计一个综合性试验用于观察不同转速、压力、磨块下磨头的磨削效率和能耗。

同时我们调查了陶瓷厂抛光磨头的能耗。

试验结果清晰的显示磨头的磨削效率与磨头的转速不成正比。

基于陶瓷厂调查结果，我们得出抛光线抛光线抛光磨头和能耗的分布规律，并对每个工序的抛光磨头磨削参数和能耗进行优化。

2试验本试验对磨头转速、气缸气压、磨块粒度号这3个因素进行试验。

各参数选取如下：1）转速选取：现磨头标配转速为520rpm，根据磨头设计一个综合性试验用于观察不同转速、压力、磨块粒度号下磨头的磨削效率和能耗，试验结果清晰的显示磨头的磨削效率与磨头的转速不成正比。

同时调查了陶瓷厂抛光磨头的能耗，调查结果得出抛光线抛光线抛光磨头效率和能耗的分布规律，并对每个工序的抛光磨头磨削参数和能耗进行优化。

转速；能耗；磨削效率徐斌(广嘉腾机器人自动化有限公司，佛山528313)机械与设备Machine &Equipment表3配置240#碳化硅磨块磨头的磨削效率和能耗磨头转速(rpm)瓷砖磨削量(Kg)磨头最大电流(A)0.2MPa 0.3MPa 0.4MPa 0.2MPa 0.3MPa 0.4MPa 4700.600.600.702325275200.800.700.802427305400.650.700.952530385600.750.750.852*********.75 1.000.952738386100.850.950.90283336表2配置46#金刚石磨块磨头的磨削效率和能耗磨头转速(rpm)瓷砖磨削量(kg)磨头最大电流(A)0.2MPa 0.3MPa 0.4MPa 0.2MPa 0.3MPa 0.4MPa 470 4.53 5.6 6.4171922520 4.67 5.68.81619225407.877.478.93182122560 6.007.338.131******** 4.93 4.93 5.601824226104.535.47 5.73182323小皮带轮轴心尺寸和传动比，试验转速取值540rpm，560rpm，590rpm，610rpm。

珩磨的加工原理、珩磨加工的特点以及珩磨主要参数的选择（一）珩磨的加工原理珩磨加工的工具主要采用珩磨头。

珩磨加工时有三种运动，即油石的径向进给、珩磨头的旋转和上、下往复运动。

珩磨头的旋转和上下运动是主运动，完成微量磨削和抛光加工；珩磨头的旋转和上下往复运动，使油石的磨粒走过的轨迹交叉成网状，因而容易获得较小的表面粗糙度；珩磨加工是以工件孔导向；珩磨头与珩磨机应浮动连接。

（二）珩磨加工的特点（1）加工精度高精度可达IT6、圆度、圆柱度可达0.003～0.005ｍｍ，但不能纠正上道工序的位置公差。

（2）表面质量好表面粗糙度可达Ra0.2～0.04，甚至0.02；且不烧伤表面。

（3）效率高。

（4）应用范围广可加工Ф5～Ф500mm的工件，长径比L/D可达10，可加工铸铁、钢（淬硬、未淬硬）。

但不适合加工断续表面及韧性高的金属材料。

（三）珩磨主要参数的选择1．油石的选择（1）材料的选择钢件选刚玉，铸铁选碳化硅。

（2）粒度的选择根据表面粗糙度要求不同选取。

表面粗糙度要求为Ra0.4～0.2时，选粒度为120#～W40；表面粗糙度要求为Ra0.2～0.04时，选粒度为W40～W20；表面粗糙度要求为Ra0.02～0.01，选粒度为W20～Ｗ14。

（3）硬度的选择一般选R3～ZY1。

2．切削用量的选择粗珩：θ=40°～60°，精珩θ=20°～40°；圆周速度：未淬硬36～49m/min，淬硬23～36m/min，铸铁61～70 m/min；油石压力：粗加工铸铁0.5～1N/mm2，粗加工钢0.8～2N/mm2，精加工铸铁0.2～0.5N/mm2，精加工钢0.4～0.8N/mm2，超精加工0.05～0.1N/mm2。

3．加工余量的选择一般0.1mm以下。

４.切削液的选择一般选60%～90%的煤油加40%～10%的硫化油或动物油。

加工青铜时，用水或干珩。

参考资料：/supply/index.html。

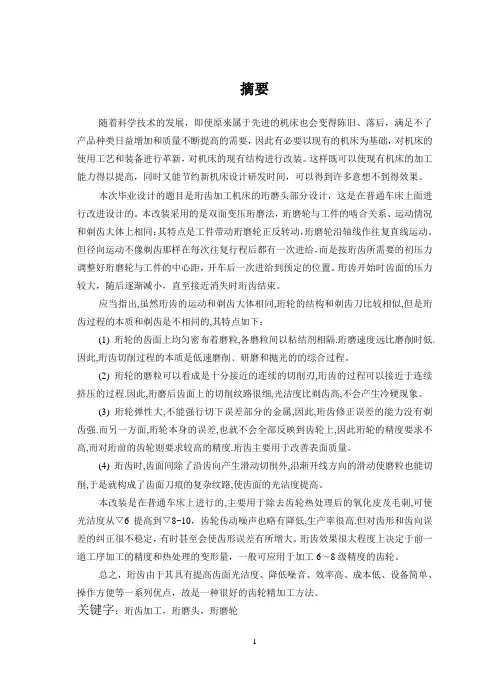

摘要随着科学技术的发展，即使原来属于先进的机床也会变得陈旧、落后，满足不了产品种类日益增加和质量不断提高的需要，因此有必要以现有的机床为基础，对机床的使用工艺和装备进行革新，对机床的现有结构进行改装。

这样既可以使现有机床的加工能力得以提高，同时又能节约新机床设计研发时间，可以得到许多意想不到得效果。

本次毕业设计的题目是珩齿加工机床的珩磨头部分设计，这是在普通车床上面进行改进设计的。

本改装采用的是双面变压珩磨法，珩磨轮与工件的啮合关系、运动情况和剃齿大体上相同；其特点是工件带动珩磨轮正反转动，珩磨轮沿轴线作往复直线运动。

但径向运动不像剃齿那样在每次往复行程后都有一次进给，而是按珩齿所需要的初压力调整好珩磨轮与工件的中心距，开车后一次进给到预定的位置。

珩齿开始时齿面的压力较大，随后逐渐减小，直至接近消失时珩齿结束。

应当指出,虽然珩齿的运动和剃齿大体相同,珩轮的结构和剃齿刀比较相似,但是珩齿过程的本质和剃齿是不相同的,其特点如下：(1) 珩轮的齿面上均匀密布着磨粒,各磨粒间以粘结剂相隔.珩磨速度远比磨削时低.因此,珩齿切削过程的本质是低速磨削﹑研磨和抛光的的综合过程。

(2) 珩轮的磨粒可以看成是十分接近的连续的切削刃,珩齿的过程可以接近于连续挤压的过程.因此,珩磨后齿面上的切削纹路很细,光洁度比剃齿高,不会产生冷硬现象。

(3) 珩轮弹性大,不能强行切下误差部分的金属,因此,珩齿修正误差的能力没有剃齿强.而另一方面,珩轮本身的误差,也就不会全部反映到齿轮上,因此珩轮的精度要求不高,而对珩前的齿轮则要求较高的精度.珩齿主要用于改善表面质量。

(4) 珩齿时,齿面间除了沿齿向产生滑动切削外,沿渐开线方向的滑动使磨粒也能切削,于是就构成了齿面刀痕的复杂纹路,使齿面的光洁度提高。

本改装是在普通车床上进行的,主要用于除去齿轮热处理后的氧化皮及毛刺,可使光洁度从▽6提高到▽8~10，齿轮传动噪声也略有降低,生产率很高.但对齿形和齿向误差的纠正很不稳定，有时甚至会使齿形误差有所增大。

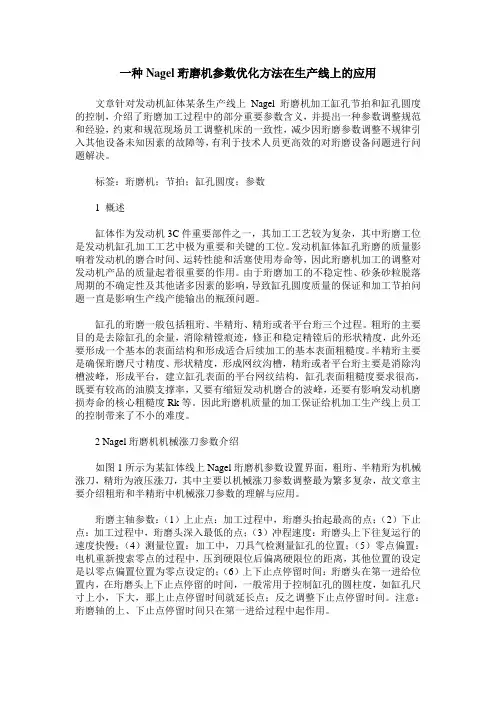

一种Nagel珩磨机参数优化方法在生产线上的应用文章针对发动机缸体某条生产线上Nagel珩磨机加工缸孔节拍和缸孔圆度的控制，介绍了珩磨加工过程中的部分重要参数含义，并提出一种参数调整规范和经验，约束和规范现场员工调整机床的一致性，减少因珩磨参数调整不规律引入其他设备未知因素的故障等，有利于技术人员更高效的对珩磨设备问题进行问题解决。

标签：珩磨机；节拍；缸孔圆度；参数1 概述缸体作为发动机3C件重要部件之一，其加工工艺较为复杂，其中珩磨工位是发动机缸孔加工工艺中极为重要和关键的工位。

发动机缸体缸孔珩磨的质量影响着发动机的磨合时间、运转性能和活塞使用寿命等，因此珩磨机加工的调整对发动机产品的质量起着很重要的作用。

由于珩磨加工的不稳定性、砂条砂粒脱落周期的不确定性及其他诸多因素的影响，导致缸孔圆度质量的保证和加工节拍问题一直是影响生产线产能输出的瓶颈问题。

缸孔的珩磨一般包括粗珩、半精珩、精珩或者平台珩三个过程。

粗珩的主要目的是去除缸孔的余量，消除精镗痕迹，修正和稳定精镗后的形状精度，此外还要形成一个基本的表面结构和形成适合后续加工的基本表面粗糙度。

半精珩主要是确保珩磨尺寸精度、形状精度，形成网纹沟槽，精珩或者平台珩主要是消除沟槽波峰，形成平台，建立缸孔表面的平台网纹结构，缸孔表面粗糙度要求很高，既要有较高的油膜支撑率，又要有缩短发动机磨合的波峰，还要有影响发动机磨损寿命的核心粗糙度Rk等。

因此珩磨机质量的加工保证给机加工生产线上员工的控制带来了不小的难度。

2 Nagel珩磨机机械涨刀参数介绍如图1所示为某缸体线上Nagel珩磨机参数设置界面，粗珩、半精珩为机械涨刀，精珩为液压涨刀，其中主要以机械涨刀参数调整最为繁多复杂，故文章主要介绍粗珩和半精珩中机械涨刀参数的理解与应用。

珩磨主轴参数：（1）上止点：加工过程中，珩磨头抬起最高的点；（2）下止点：加工过程中，珩磨头深入最低的点；（3）冲程速度：珩磨头上下往复运行的速度快慢；（4）测量位置：加工中，刀具气检测量缸孔的位置；（5）零点偏置：电机重新搜索零点的过程中，压到硬限位后偏离硬限位的距离，其他位置的设定是以零点偏置位置为零点设定的；（6）上下止点停留时间：珩磨头在第一进给位置内，在珩磨头上下止点停留的时间，一般常用于控制缸孔的圆柱度，如缸孔尺寸上小，下大，那上止点停留时间就延长点；反之调整下止点停留时间。

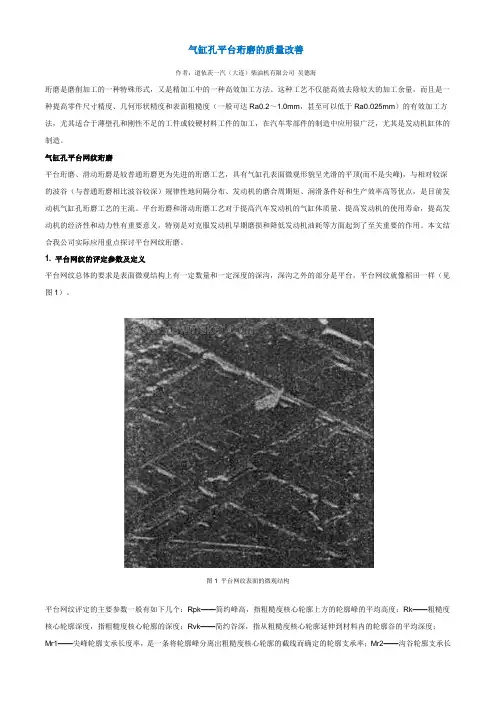

气缸孔平台珩磨的质量改善作者：道依茨一汽（大连）柴油机有限公司吴德海珩磨是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能高效去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度（一般可达Ra0.2～1.0mm，甚至可以低于Ra0.025mm）的有效加工方法，尤其适合于薄壁孔和刚性不足的工件或较硬材料工件的加工，在汽车零部件的制造中应用很广泛，尤其是发动机缸体的制造。

气缸孔平台网纹珩磨平台珩磨、滑动珩磨是较普通珩磨更为先进的珩磨工艺，具有气缸孔表面微观形貌呈光滑的平顶(而不是尖峰)，与相对较深的波谷（与普通珩磨相比波谷较深）规律性地间隔分布、发动机的磨合周期短、润滑条件好和生产效率高等优点，是目前发动机气缸孔珩磨工艺的主流。

平台珩磨和滑动珩磨工艺对于提高汽车发动机的气缸体质量、提高发动机的使用寿命，提高发动机的经济性和动力性有重要意义，特别是对克服发动机早期磨损和降低发动机油耗等方面起到了至关重要的作用。

本文结合我公司实际应用重点探讨平台网纹珩磨。

1. 平台网纹的评定参数及定义平台网纹总体的要求是表面微观结构上有一定数量和一定深度的深沟，深沟之外的部分是平台，平台网纹就像稻田一样（见图1）。

图1 平台网纹表面的微观结构平台网纹评定的主要参数一般有如下几个：Rpk——简约峰高，指粗糙度核心轮廓上方的轮廓峰的平均高度；Rk——粗糙度核心轮廓深度，指粗糙度核心轮廓的深度；Rvk——简约谷深，指从粗糙度核心轮廓延伸到材料内的轮廓谷的平均深度；Mr1——尖峰轮廓支承长度率，是一条将轮廓峰分离出粗糙度核心轮廓的截线而确定的轮廓支承率；Mr2——沟谷轮廓支承长度率，是一条将轮廓谷分离出粗糙度核心轮廓的截线而确定的轮廓支承率；Rz——平均峰谷高度，是指每一个测量距离内粗糙度轮廓的最大轮廓峰顶高度与最大谷底深度之和，通常取5个单位测量范围内的平均值；珩磨角——一般是指网纹交叉线在垂直于轴线方向上的夹角。

珩磨加工原理及其工艺参数的选择摘要：气缸体缸孔珩磨加工质量严重影响着发动机的性能指标，其参数选择致关重要。

本文在简述珩磨加工原理及珩磨油石的修整方法后，着重叙述了珩磨工艺参数的选择与调整。

珩磨工艺参数包括：切削速度、切削交叉角、珩磨油石工作压力、工作行程等参数。

关键词：珩磨，珩磨油石，扩张，修整，油石，光整加工1 、引言在珩磨加工中，珩磨工艺参数的选择对加工孔的精度、表面粗糙度、加工效率以及珩磨油石的使用寿命等都有很大的影响。

2 、珩磨工作原理珩磨加工是采用三块平板互研的原理加工出精密的表面。

在磨削中，把珩磨油石切削面和被加工零件表面看做平板互相修整的过程。

3 、珩磨油石的修整由于珩磨油石、油石座及磨头体等的制造误差，装配后珩磨头的珩磨油石不可能形成一个归整间断的圆柱面，保证珩磨油石与被加工面都接触良好。

虽然在珩磨过程中，珩磨油石可以和工件相互修整，但工件留磨量都较小，所以在最初珩磨过程中就不可能得到充分的修整。

尤其是超硬的珩磨油石，由于其本身耐磨，就更不能得到充分的修整。

因而在加工中就不可能得到理想的加工表面，精度也无法保证。

因此在使用新珩磨油石时，在加工之前必须对珩磨油石进行修理(也称为归圆)。

普通珩磨油石的修整，是直接把珩磨油石装在所使用的磨头上，拿到外圆上归圆，这是最理想的。

但由于有些磨头本身的结构等其他方面原因，需采用专用在外圆磨床上用砂轮修整其外径。

如珩磨工件的精度要求较低，珩磨头为浮动联结，也可以利用废活或加工余量大的工件孔，在所使用的珩磨机床上直接校正归圆。

超硬珩磨油石的修整，可在外圆磨床上用炭化硅砂轮进行修整。

砂轮转速为18-25m/s，磨头转速为 1-3m /min，进刀深度一般磨修用0.02―0.04mm/行程，精修为0.01mm/行程。

同时需要大量冷却液浇入。

4 、定压扩张进给形式在定压扩张进给中，珩磨头涨缩机构虽然以恒定的珩磨油石工作压力压向被加工件孔壁，但在磨削中，随着时间的增加，各种要素并不是以固定不变的值进行切削，而是金属磨去量和珩磨油石磨损量随着珩磨时间的增加逐渐减少，而表面质量随着珩磨时间的增加逐渐光滑。

高精度高转速电动磨头精度及功能修复研究发布时间：2021-04-20T09:50:21.903Z 来源：《科学与技术》2021年1月第2期作者：王森[导读] 本文是对瑞士生产的高精度，高转速坐标磨 H35电动磨头维修工艺的分析王森中国航发西安动力控制科技有限公司 710077摘要：本文是对瑞士生产的高精度，高转速坐标磨 H35电动磨头维修工艺的分析。

该机床与90年代投入使用至今，承担主要科研生产任务的加工。

由于其高负荷工作造成主轴电动磨头精度下降，不能满足生产工艺要求。

本文针对电动磨头修理工艺进行详细分析和阐述，制定一套安全标准的修理工艺，适用于各类电动磨头故障分析及修理。

关键字：电动磨头，精度恢复，工艺设计。

一：项目概况：电动磨头启动后主轴噪声大有异响，磨头精度严重损坏。

主轴跳动为0.07mm。

正常要求为0.002mm。

二:概况分析:磨头主轴启动后噪声大有异响，精度超差，需要对磨头进行分解。

对轴承进行检测，检查内部结构，并对其原理，功能进行分析，找出实际问题。

三:技术难点:1：电动磨头转速高达每分钟70000/min，转精度要求为0.002mm。

联系厂家答复为：需要更换新磨头，旧磨头不可修复。

新磨头采购周期长，大概为半年左右，费用较高，后来联系电主轴维修企业，均表示对此项技术不熟悉，不能承担此项业务，最后在领导大力支持下，决定自行修理。

2：由于厂家技术保密，对磨头机械结构图及其资料提供较少，对内部结构不太了解，需要自己重新摸索。

3：电动磨头加工时转数高，对动平衡要求较高，维修时需要对其进行再次做动平衡。

4：磨头结构紧凑，恢复性修理和调试难度较大，好多部件拆卸需要自行设计工装夹具。

四：磨头分解与维修工艺方案：1：磨头电主轴轴分析：磨头参数：型号70HS，电主轴转数为4000--65000转每分钟。

当磨头开始旋转后，脉冲式润滑自动运行。

制定磨头电主轴的维修方案及维修工艺，对主轴使用要求进行分析。

2MSK2125深孔珩磨机安装调试_深孔珩磨机加工精度与效率深孔珩磨机对于普通人来说应该是比较陌生的，但是想要从事相关行业的朋友我们就应该了解一下深孔珩磨机了，深孔珩磨机加工的零件孔径精度达IT7级以上，表面粗糙度达Ra0.2-0.4μm。

深孔珩磨机还可以进行局部珩磨，以便修正零件的锥度和椭圆度。

今天的文章中为大家介绍了深孔珩磨机安装调试和深孔珩磨机加工精度与效率的问题，请看~#详情查看#【深孔珩磨机：市场价格】#详情查看#【深孔珩磨机：生产厂家】【深孔珩磨机主要参数】珩孔直径范围---------------------φ40--φ250mm珩孔大深度---------------------12000mm中心高------------------------250mm夹持工件直径范围---------------------φ50-φ300mm磨杆箱主轴转速范围---------------20～250r/min（两档无级）磨杆箱往复速度范围----------------4-18m/min无级磨杆箱电机功率--------------------15kW AC主轴电机磨头扩张液压系统油泵大工作压力------------4MPa冷却泵流量--------------------------------50L/min（两组）冷却泵电机功率----------------------------2.2kW（两组）冷却箱容积--------------------------------950L【深孔珩磨机产品概述】2MS2125K深孔珩磨机适用圆柱形深孔工件的珩磨及抛光加工，例如：各种液压油缸、汽缸等管件。

其加工孔径精度可达IT7～IT8级或以上，表面粗糙度可达到Ra0.2～0.4μm。

采用局部珩磨，可修正被加工件的锥度、椭圆度及局部孔径误差。

本机床在珩磨过程中采用日本三菱PLC配威伦触摸屏控制，换向平稳，调速方便，容易保证孔径尺寸精度和减轻劳动强度。

珩磨的具体方法珩磨是一种机械加工方法，通常用于将材料表面磨平和改善表面光洁度。

这种方法可以在各种不同的材料上使用，例如金属、塑料、玻璃和石材。

以下是十条关于珩磨的具体方法，并展开详细描述：1. 确定珩磨工艺参数：珩磨过程中，工艺参数包括切削速度、进给速度、磨头类型、磨头材料等，需要根据材料的特性以及加工的要求进行确定。

2. 准备实验样品：取得合适的实验材料，并进行必要的清洗和处理，确保表面干净无污渍。

3. 定位和固定样品：将样品放置在珩磨机台上，并在需要的地方进行夹紧和固定，以避免在珩磨过程中发生移动或滑动。

4. 调整砂轮高度：根据样品的几何形状和尺寸，调整砂轮高度，以确保砂轮的工作表面与样品表面平行。

5. 调整磨头角度：根据磨头和样品的特性，调整磨头的角度和方向，以确保磨头与样品表面的最佳接触面，以获得最佳的珩磨效果。

6. 进行预磨：在开始正式珩磨之前，应进行预磨，以去除表面粗糙度和杂质。

通常使用较粗的砂轮和稍微高一些的磨头加工，预磨不应太过强力，以防止对样品造成伤害。

7. 进行正式珩磨：根据预定的珩磨参数，使用适当的工具和设备进行正式珩磨。

珩磨的过程需要对样品进行不断的检查和评估，以保证达到所需的光洁度和表面粗糙度。

8. 检查珩磨效果：使用相关的检测设备对已经珩磨过的样品进行检测和评估，以确保已达到所需的加工精度和表面光洁度。

9. 微调珩磨参数：如果珩磨效果不如预期，需要进行微调珩磨参数，以达到所需的加工效果。

这可能需要多次试验，以找到最佳的参数组合。

10. 表面处理和保养：加工完成后，应对样品的表面进行适当的处理和保养，例如去除表面污渍、涂层、抛光等。

这样可以保证加工效果持久，并提高样品的耐久性和美观度。

珩磨是一种非常重要的加工方法，可以提高材料表面的精度和光洁度。

正确使用珩磨需要精确的技术和严格的工艺操作，需要根据不同的材料和要求进行合理的参数选择和调整，以确保加工效果最佳，同时保证操作安全和环保。

第29卷第3期2003年5月光学技术0PT I CAL TECHN I @ EV o l .29N o.3M a y !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!2003文章编号：1002-1582（2003）03-0258-03计算机控制光学表面抛光的磨头运动方式和参数的优化研究"王毅，余景池（苏州大学，现代光学技术研究所，苏州215006）摘要：对影响计算机数控抛光表面误差收敛速度的主要因素———磨头工作函数进行了详细的讨论。

提出了以趋近因子作为评价磨头参数优化的参量。

对目前流行的行星式磨头和平转动磨头分别作优化，给出了最佳参数组合，为提高计算机控制抛光的效率提供了理论依据。

关键词：数控；磨头工作函数；磨头参数；趋近因子中图分类号：TG 580.6；TG 580.692文献标识码：AS t ud y i n g and o p ti m izi n g runni n g m ode and p ara m eter of p o lishi n g t oo lused i n com p uter contro lled p o lishi n g of o p tical surf aceW ANG y i ，yU ji n 9-Chi（M oden 0p tical T echno lo gy I nstitute ，S uzhou n ivers it y 215006，Ch i na ）Abstract ：T he w orki n g f unction o f p o lish i n g too l w as d iscussed ，and it i nfluences t he error constri n g enc y ve locit y o f p o lish-i n g surf ace b y nu m erical contro lli n g .T he tend i n g g ene is p ut f or w ard to be t he o p ti m izi n g p ara m eter to esti m ate t he p ara m eters o f p o lish i n g too l .T he p ara m eters o f p o lish i n g too l w as o p ti m ized i n t he t w o p o p ular runn i n g m ode ：p lanet m ove m ent and s m oo t h runn i n g ，and t he best com b i nation o f t he too l p ara m eters w ere g iven.T he t heor y bases f or i m p rovi n g com p uter contro lled p o lish-i n g efficienc y w ere o ff ered.K e y words ：Nu m erical contro l ；t he w orki n g f unction o f p o lish i n g too l ；t he p ara m eter o f p o lish i n g too l ；t he tend i n g g ene1引言计算机控制研磨和抛光是非球面制造技术的核心部分，也是计算机控制光学表面成型技术（CC0S ）的具体体现和应用。
