机械加工工艺设计

机械加工原理及加工工艺设计一、机械加工原理机械加工是指通过切削、磨削、钻削等方式，对工件进行切除材料，形成所需尺寸、形状和表面质量的加工方法。

机械加工的原理主要包括以下几个方面：1.切削原理：机械加工中常用的方法有切削、滚削、锯削等。

切削原理是通过在工件上施加刀具，使刀具与工件之间产生相对运动，切削掉工件上的材料，实现加工目标。

2.切屑的产生与去除：在机械加工过程中，由于刀具与工件的相互作用，会产生切削所产生的切屑。

切屑的产生主要取决于切削速度、切削深度和切削宽度等参数。

切屑的去除是实现机械加工的重要环节，常用的方法有切断和刮屑。

3.刀具与工件的工作关系：机械加工中，刀具与工件的工作关系直接影响加工效果和质量，常见的工作关系有平行工作、倾斜工作和螺旋工作等。

刀具与工件的工作关系应根据具体的加工情况来选择。

4.刀具的选择与刀具材料的应用：刀具的选择要根据工件的材料、尺寸和加工要求等因素来确定。

不同的刀具材料具有不同的特性，如硬度、韧性、热稳定性等。

需要根据不同的加工情况选择适当的刀具材料。

5.切削液的应用：切削液在机械加工中有很重要的作用，可以降低切削温度、减少刀具磨损、提高表面质量等。

根据不同的加工要求，可以选择不同的切削液，如切削油、切削液和液压油等。

加工工艺设计是指根据产品的技术要求，结合机械加工原理和现有机械加工设备的特点，确定加工工艺路线、选择加工方法和刀具、制定工艺参数，以及设计加工夹具和模具等，从而实现产品的加工目标。

1.加工工艺路线的确定：加工工艺路线是指从原材料到成品的加工过程中，经过加工工序的顺序和选择。

在确定加工工艺路线时，要考虑到工件的尺寸形状、工艺的复杂程度和加工设备的可用性等因素，以及加工工序之间的先后关系。

2.加工方法和刀具的选择：根据加工工艺路线和产品的加工要求，选择合适的加工方法和刀具。

常见的加工方法有车削、铣削、钻削、磨削等。

在选择刀具时，要考虑到工件的材料、加工要求和经济效益等因素。

机械加工工艺设计简要说明机械加工工艺设计简要说明机械加工工艺设计是机械制造的重要环节，它通常包括产品的加工流程设计、加工工艺参数的确定、设备选型和刀具配套等环节。

好的加工工艺设计可以提高产品的质量和工效，降低生产成本，提高企业的市场竞争力。

1. 典型的机械加工工艺设计过程一般来说，机械加工工艺设计的过程可以分为以下几个步骤：（1）产品几何设计：根据客户提供的产品图样和要求，进行产品几何设计，包括基本的产品结构尺寸、工作面、位置关系、公差等内容。

（2）工艺流程设计：在产品几何设计基础上，结合加工设备的能力、加工工艺流程的合理性和经济性，设计出符合工艺要求的加工流程，包括所需的加工工艺步骤、工作台位移、夹紧、定位、限位等。

（3）刀具系统设计：根据加工工艺的要求，确定所需的刀具系统，包括主切削刀具、副切削刀具、支承刀具、引导刀具、定位刀具、夹紧刀具等。

（4）工艺参数确定：在产品要求和工艺流程设计的基础上，确定加工工艺参数，包括切削速度、进给速度、切削深度、切削力、进给力、切削液等。

（5）设备选型：根据产品加工工艺流程设计和所需的刀具系统，选择合适的加工设备和夹具系统。

2. 机械加工工艺设计的几个关键点（1）精度控制：加工工艺中精度控制是非常重要的，会直接影响到产品的质量。

一般来说，需要根据所要求的精度来控制刀具的切削速度、进给速度、深度等工艺参数，同时掌握好加工设备的精度和刚度。

（2）表面质量：产品表面质量是和机械加工工艺设计密切相关的，需要在加工过程中合理控制切削速度、切削深度、工艺液等参数，减少刀具与工件摩擦和热量引起的表面质量问题。

（3）刀具选择：刀具是加工工艺中非常关键的组成部分，它直接影响到产品的精度、表面质量、加工效率等。

需要根据产品要求和加工工序来选择合适的刀具，并合理组合刀具系统。

（4）夹具设计：夹具是实现定位、夹紧和协调加工工序的重要工具，它的设计需要考虑产品结构、加工工艺和设备能力等方面，以确保加工精度和表面质量。

机械加工工艺设计一、工艺流程规划在进行机械加工工艺设计之前，首先需要确定整个工艺流程。

这包括从原材料到最终成品的所有加工步骤和方法。

在设计工艺流程时，需要考虑产品的质量、生产效率、成本和安全性等因素。

二、加工方法选择根据零件的结构和材料特性，选择合适的加工方法。

常见的加工方法包括车削、铣削、钻孔、磨削、切割等。

对于不同的加工表面和精度要求，需要选择相应的加工方法。

三、设备与工装确定根据加工方法和零件特点，选择合适的机床和工装。

机床的类型和规格应与加工需求相匹配，同时需要考虑其精度和稳定性。

工装包括刀具、夹具、量具和辅助工具等，它们的选用直接影响到加工质量和效率。

四、加工参数设定在选定加工方法和设备后，需要设定合理的加工参数。

这些参数包括切削速度、进给速度、切削深度、主轴转速等。

这些参数的选择将直接影响加工过程的稳定性和零件的最终质量。

五、工艺顺序安排在确定加工流程后，需要合理安排各道工序的顺序。

这需要考虑各工序之间的依赖关系、生产效率和资源利用等因素。

合理的工艺顺序有助于提高生产效率、降低成本和提高产品质量。

六、切削液选用在金属切削加工中，切削液的选用对加工质量和刀具寿命具有重要影响。

根据切削条件和材料类型，选择合适的切削液可以提高切削效率、减少刀具磨损和防止零件生锈。

七、零件定位与装夹在进行机械加工时，零件的定位和装夹至关重要。

合理的定位和装夹方案可以确保加工过程中零件的稳定性和精度。

根据零件的结构和加工要求，选择相应的定位方法和装夹方式。

综上所述，机械加工工艺设计是一个复杂的过程，需要考虑多个因素。

通过合理的工艺流程规划、加工方法选择、设备与工装确定、加工参数设定、工艺顺序安排、切削液选用以及零件定位与装夹等方面的优化设计，可以提高生产效率、降低成本并提高产品质量。

机械加工工艺规程设计1. 引言机械加工工艺规程是指在特定的工艺条件下，完成机械零部件加工任务的一系列工艺过程和要求的技术文件。

机械加工工艺规程设计是指根据零部件的材料、结构和加工要求，确定合理的加工工艺，编制相应的操作工艺文件，以保证零部件的加工质量和效率。

本文将介绍机械加工工艺规程设计的主要内容和步骤。

2. 设计流程机械加工工艺规程设计的流程一般包括以下几个步骤：（1）零部件分析在设计工艺规程之前，首先需要对要加工的零部件进行全面的分析。

这包括对零部件的材料、尺寸、形状和加工要求等进行仔细研究和了解。

通过对零部件的分析，可以确定出合理的加工方法和工艺路线。

（2）加工工艺选择在零部件的分析基础上，选择合适的加工工艺是至关重要的。

根据零部件的特点和加工要求，考虑到加工质量、效率和成本等因素，确定出最佳的加工工艺。

常用的机械加工工艺包括车削、铣削、钻孔、切割、抛光等。

（3）工艺参数确定在确定了加工工艺之后，需要进一步确定具体的工艺参数，以保证零部件的加工质量和工艺效果。

这包括加工切削速度、进给速度、切削深度、切削用液和刀具的选择等。

根据不同的材料和加工情况，需要进行试验和实际加工来确定最佳的工艺参数。

（4）工艺文件编制根据上述的分析和确定，编制相应的工艺文件是必不可少的。

工艺文件包括工艺路线、加工工序、工艺参数、工装夹具和工艺设备等。

工艺文件的编制需要准确详细，以便操作人员按照文件要求进行操作和监控。

（5）工艺评定和改进在实际加工过程中，需要对工艺进行评定和改进。

通过对加工质量、效率和成本等方面的评估，发现问题并及时进行调整和改进。

这包括对工艺文件的修订和优化，以提高加工质量和效率。

3. 工艺规程设计的要求机械加工工艺规程设计需要满足以下几个要求：（1）合理性加工工艺规程需要在保证加工质量的前提下，尽量减少加工成本和时间。

设计工艺时，需要考虑到工艺的可行性、经济性和适用性等因素，以保证加工的效果和效率。

机械加工工艺设计机械加工工艺设计是指根据零件的形状、尺寸、材料和要求，确定适合的加工工艺方法、工艺路线、工艺装备和工艺工时等。

机械加工工艺设计的目标是确保零件的质量、提高生产效率和降低生产成本。

下面就机械加工工艺设计进行详细的介绍：一、机械加工工艺设计的基本要求1.确保零件的质量：机械加工工艺设计应该基于零件的形状、尺寸和材料等要求，选择合适的加工工艺方法和工艺参数，以确保零件的加工精度和表面质量。

2.提高生产效率：机械加工工艺设计应该通过合理的工艺路线设计、工艺装备选择和工艺工时安排等，提高生产效率，减少生产周期。

3.降低生产成本：机械加工工艺设计应该通过合理的工艺方法选择、工艺路线优化和节约原材料等，降低生产成本，提高经济效益。

二、机械加工工艺设计的步骤1.分析零件的形状、尺寸和材料等要求，确定加工目标和加工精度等级。

2.选择合适的加工工艺方法：根据零件的形状、尺寸和材料等要求，选择合适的加工工艺方法，如车削、铣削、钻削、磨削、切削、锻造等。

3.确定工艺路线：根据零件的形状、尺寸和加工要求，确定加工的先后顺序和步骤，确定每个工序的加工方法和工艺参数。

4.选择合适的工艺装备：根据零件的形状、尺寸和加工要求，选择合适的加工设备和工具，如车床、铣床、钻床、磨床、切割机等。

5.确定工艺工时：根据零件的形状、尺寸和加工要求，确定每个工序的加工时间和人工工时，综合考虑设备的效率、操作人员的技能水平和生产线的工艺布置等。

6.编制工艺文件：将确定的加工工艺方法、工艺路线、工艺装备和工艺工时等信息整理成工艺文件，供生产过程中的操作人员参考和执行。

三、机械加工工艺设计的原则1.合理使用现有设备：在机械加工工艺设计中，应该优先考虑利用已有设备进行加工，减少设备的闲置和资源的浪费。

2.提高自动化水平：在机械加工工艺设计中，应该优先考虑使用自动化设备进行加工，提高生产效率和产品质量。

3.节约能源和原材料：在机械加工工艺设计中，应该优先考虑使用节能设备和合理利用原材料，降低能源消耗和原材料浪费。

机械加工工艺设计简要说明机械加工工艺设计是制造业中重要的一种工序，它主要涉及对原材料的切削、加工、成型等方面的处理。

因此，机械加工工艺的设计直接影响到制造商的产品质量和生产效率。

本文将就机械加工工艺设计简要说明。

一、机械加工工艺的设计目的机械加工工艺的设计目的在于优化切削工具、加工工艺和工件结构，提高切削质量和效率，降低成本。

因此，机械加工工艺的设计需要按照工件的特点，选用合适的切削工具和加工工艺。

二、机械加工工艺的设计步骤机械加工工艺的设计步骤一般包括三个部分：工件切削几何形状分析、刀具及加工工艺选型、工艺参数及程序的编订。

1.工件切削几何形状分析工件切削几何形状分析是机械加工工艺设计的第一步。

通过对工件的结构特点和切削形式的分析和计算，确定切削工艺的适宜性和刀具的形状和尺寸。

2.刀具及加工工艺选型刀具及加工工艺选型是机械加工工艺设计的第二个步骤。

在确定工件的切削几何形状后，需要针对不同的加工要求和加工难度选择合适的刀具，选定加工的方式和加工参数。

3.工艺参数及程序的编订工艺参数及程序的编订是机械加工工艺设计的最后一步。

在确定了切削工具和加工工艺后，需要对加工规程、切削深度、切削速度、进给速度、切削液的使用等参数进行编订。

此外，还需编写合理的加工程序，确保加工的顺利进行。

三、机械加工工艺设计的注意事项1.充分考虑工件的材质和结构，针对不同的加工难度选用适合的切削工具和加工工艺。

2.合理安排工艺参数，充分利用切削工具的性能，实现加工质量和效率的提高。

3.建立完善的加工工艺记录和技术档案，以便于后续的生产和质量管理。

综上所述，机械加工工艺的设计是制造业中不可缺少的重要环节之一，对产品质量和生产效率直接影响很大。

因此，在进行机械加工工艺设计时，需要充分考虑工件的结构特点和切削形式，并选取合适的刀具及加工工艺，制定合理的工艺参数及程序。

这样才能够提高加工质量和效率，降低成本，促进制造业的发展。

机械加工工艺规程设计机械加工工艺规程是保证加工质量、提高生产效率的重要文件。

下面就机械加工工艺规程的设计进行详细介绍。

一、规程的编制制定机械加工工艺规程时，应根据产品性质、要求和加工设备现状等因素考虑，并严格按照国家相关标准和规范进行编制。

规程的编制应当包括以下内容：1.加工设备的选型和安装要求；2.工序的排列和加工方法；3.加工刀具的选择和使用要求；4.加工质量的标准和检验方法；5.加工过程中的安全措施；6.加工过程中模板和资料的保管；7.加工过程中的质量控制等方面。

二、规程的执行规程的执行是保证加工质量和生产效率的重要保障。

为了使规程得到有效执行，应当注意以下几点：1.严格执行规程，严格按照规程要求选用设备、工具和材料；2.严格执行工艺流程和加工标准，确保加工质量达到要求；3.严格执行安全防护措施，确保操作人员的人身安全；4.加强管理，保证各个环节的质量得到有效控制。

三、规程的更新在生产过程中，根据设备改进和新技术的应用，加工工艺规程也需要不断更新。

规程的更新应当按照以下步骤进行：1.搜集信息，了解新设备和新技术的应用情况；2.评估新设备和新技术的应用效果，是否能够提高生产效率和加工质量；3.更新规程，根据新设备和新技术的应用情况，重新编制规程，确保规程能够适应新的生产需求。

四、规程的评估为了保证规程的有效性和实用性，应当对规程进行定期评估。

评估的内容包括：1.规程执行情况的检查，了解规程的有效性；2.加工效率和质量的检测，根据规程要求进行比较；3.对规程进行修改和完善，确保规程的科学性和可操作性。

总之，机械加工工艺规程的设计和执行是机械加工过程中至关重要的环节。

只有科学合理地编制工艺规程，并严格按照规程要求进行操作，才能保证加工质量和生产效率。

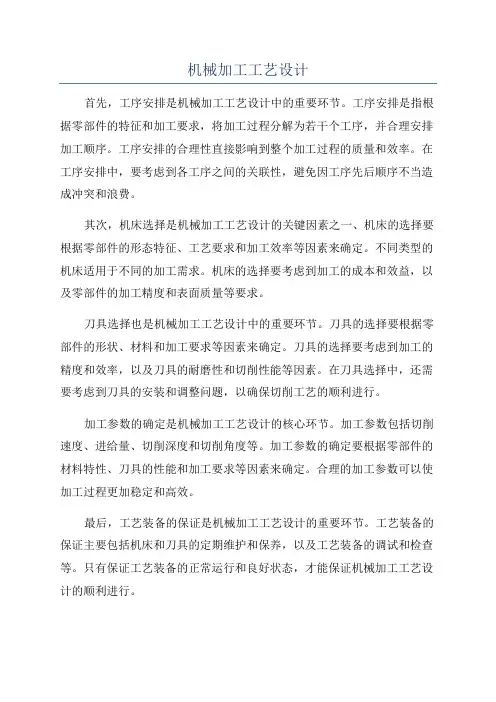

机械加工工艺设计首先，工序安排是机械加工工艺设计中的重要环节。

工序安排是指根据零部件的特征和加工要求，将加工过程分解为若干个工序，并合理安排加工顺序。

工序安排的合理性直接影响到整个加工过程的质量和效率。

在工序安排中，要考虑到各工序之间的关联性，避免因工序先后顺序不当造成冲突和浪费。

其次，机床选择是机械加工工艺设计的关键因素之一、机床的选择要根据零部件的形态特征、工艺要求和加工效率等因素来确定。

不同类型的机床适用于不同的加工需求。

机床的选择要考虑到加工的成本和效益，以及零部件的加工精度和表面质量等要求。

刀具选择也是机械加工工艺设计中的重要环节。

刀具的选择要根据零部件的形状、材料和加工要求等因素来确定。

刀具的选择要考虑到加工的精度和效率，以及刀具的耐磨性和切削性能等因素。

在刀具选择中，还需要考虑到刀具的安装和调整问题，以确保切削工艺的顺利进行。

加工参数的确定是机械加工工艺设计的核心环节。

加工参数包括切削速度、进给量、切削深度和切削角度等。

加工参数的确定要根据零部件的材料特性、刀具的性能和加工要求等因素来确定。

合理的加工参数可以使加工过程更加稳定和高效。

最后，工艺装备的保证是机械加工工艺设计的重要环节。

工艺装备的保证主要包括机床和刀具的定期维护和保养，以及工艺装备的调试和检查等。

只有保证工艺装备的正常运行和良好状态，才能保证机械加工工艺设计的顺利进行。

在机械加工工艺设计中，还需要考虑到一些常见的加工问题，如切削力和切削温度的控制、切削润滑和冷却、加工精度的控制等。

这些问题都需要在工艺设计中予以考虑和解决。

总之，机械加工工艺设计是一项综合性的工作，需要综合考虑零部件的形态特征、材料特性和加工要求等因素，以及加工设备的性能和工艺装备的状态等因素。

只有通过合理的工艺设计，才能实现零部件的高精度、高质量和高效率的加工。

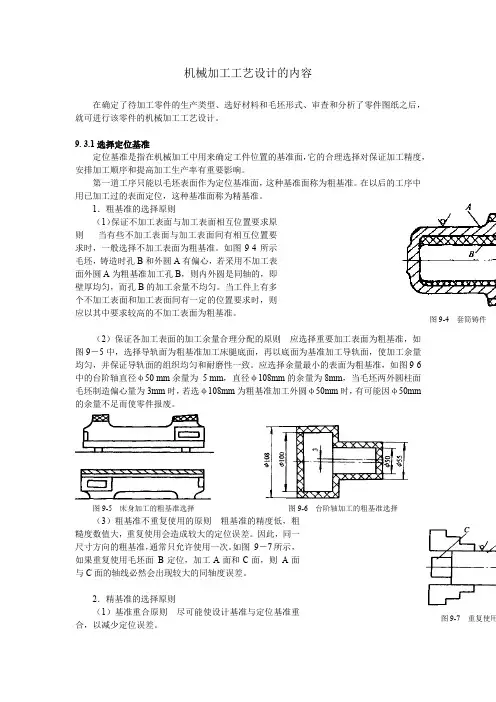

机械加工工艺设计的内容在确定了待加工零件的生产类型、选好材料和毛坯形式、审查和分析了零件图纸之后，就可进行该零件的机械加工工艺设计。

9. 3.1选择定位基准定位基准是指在机械加工中用来确定工件位置的基准面，它的合理选择对保证加工精度，安排加工顺序和提高加工生产率有重要影响。

第一道工序只能以毛坯表面作为定位基准面，这种基准面称为粗基准。

在以后的工序中用已加工过的表面定位，这种基准面称为精基准。

1．粗基准的选择原则 （1）保证不加工表面与加工表面相互位置要求原则 当有些不加工表面与加工表面间有相互位置要求时，一般选择不加工表面为粗基准。

如图9-4所示毛坯，铸造时孔B 和外圆A 有偏心，若采用不加工表面外圆A 为粗基准加工孔B ，则内外圆是同轴的，即壁厚均匀，而孔B 的加工余量不均匀。

当工件上有多个不加工表面和加工表面间有一定的位置要求时，则应以其中要求较高的不加工表面为粗基准。

（2）保证各加工表面的加工余量合理分配的原则 应选择重要加工表面为粗基准，如图9－5中，选择导轨面为粗基准加工床腿底面，再以底面为基准加工导轨面，使加工余量均匀，并保证导轨面的组织均匀和耐磨性一致。

应选择余量最小的表面为粗基准，如图9-6中的台阶轴直径φ50 mm 余量为 5 mm ，直径φ108mm 的余量为8mm ，当毛坯两外圆柱面毛坯制造偏心量为3mm 时，若选φ108mm 为粗基准加工外圆φ50mm 时，有可能因φ50mm 的余量不足而使零件报废。

图9-5 床身加工的粗基准选择 图9-6 台阶轴加工的粗基准选择（3）粗基准不重复使用的原则 粗基准的精度低，粗糙度数值大，重复使用会造成较大的定位误差。

因此，同一尺寸方向的粗基准，通常只允许使用一次。

如图 9－7所示，如果重复使用毛坯面 B 定位，加工A 面和C 面，则 A 面与C 面的轴线必然会出现较大的同轴度误差。

2．精基准的选择原则（1）基准重合原则 尽可能使设计基准与定位基准重合，以减少定位误差。

第五章机械加工工艺规程设计1. 背景机械加工是制造业中的核心产业之一。

在制造业的各个领域中，机械加工工艺都占有重要地位。

随着工业化水平的不断提高，机械加工工艺的要求也越来越高。

因此，机械加工工艺规程的设计变得越来越必要。

2. 设计流程机械加工工艺规程的设计流程一般分为以下几个步骤：2.1. 确定工件材料和加工方法在设计机械加工工艺规程之前，需要确定工件的材料和加工方法。

使用不同的材料和加工方法，对机械加工的要求也不同，因此需要在这一阶段进行认真的选择。

2.2. 确定加工工序在确定了工件材料和加工方法之后，需要选择加工工序。

加工工序的选择需要综合考虑工件的形状、材料和加工要求等多个因素。

2.3. 设计加工方案在确定了加工工序之后，需要进一步设计加工方案。

加工方案包括加工顺序、加工量、工件加工前的准备工作等内容。

2.4. 制定加工工艺流程和规程最后，在完成了以上三个步骤之后，需要制定加工工艺流程和规程。

加工工艺流程是指在加工过程中各个工序之间的顺序和相关的技术要求；加工工艺规程是指在实际加工操作中所遵循的一系列规定，包括加工工艺流程的细节和加工过程中所需注意的事项等内容。

3. 规程编制的要求在进行机械加工工艺规程编制时，需要考虑以下几个方面的要求：3.1. 工艺规程的可读性机械加工工艺规程需要易于阅读和操作。

因此，在编制工艺规程时，需要使用简单明了的语言，清晰明确地描述加工过程中的各个环节。

3.2. 工艺规程的准确性机械加工工艺规程的编制应当准确、全面。

对于加工工序和加工方案设计等环节，应当进行充分的考虑和论证，以保证工艺规程的准确性。

3.3. 工艺规程的可实施性和可操作性工艺规程必须是具有实施可行性的。

这意味着规程需要考虑到实际生产操作中的各种限制因素，如材料、加工设备、操作工人技能等。

3.4. 工艺规程的可控性对于机械加工工艺规程编制而言，其实质是对加工过程进行一定的控制和规范。

因此，在编制工艺规程时需要思考其可控性，即机械加工过程中各个环节的控制方法和对应的反馈机制。
