单片机定时器习题

第6章习题答案1、定时器模式2有什么特点？适用于什么场合？答：（1） 模式2把TL0(或TL1)配置成一个可以自动重装载的8位定时器/计数器。

TL0计数溢出时不仅使溢出中断标志位TF0置1，而且还自动把TH0中的内容重新装载到TL0中。

TL0用作8位计数器，TH0用以保存初值。

（2） 用于定时工作方式时间（TF0溢出周期）为()82T H 012T =-⨯⨯初值振荡周期，用于计数工作方式时，最大计数长度（TH0初值=0）为28=256个外部脉冲。

这种工作方式可省去用户软件重装初值的语句，并可产生相当精确定时时间，特别适于作串行波特率发生器。

2、单片机内部定时方式产生频率为100KH Z 等宽矩形波，假定单片机的晶振频率为12MH Z ，请编程实现。

答：5100,110(00)Z f KH t T -==⨯采用定时器选择工作模式50.510-⨯=⨯⨯136（2-X ）12/(1210)13(2)5X -=81871111111111011X ==T0低5位:1BHT0高8位：FFHMOV TMOD,#00H ;设置定时器T0工作于模式0MOV TL0,#1BH ；设置5ms 定时初值MOV TH0,#0FFHSETB TR0 ；启动T0LOOP:JBC TF0,L1 ；查询到定时时间到？时间到转L1SJMP LOOP ；时间未到转LOOP ，继续查询L1：MOV TL0,#1BH ;重新置入定时初值MOV TH0,#0FFHCPL P1.0 ;输出取反，形成等宽矩形波SJMP LOOP ；重复循环3、89C51定时器有哪几种工作模式？有何区别？答：有四种工作模式：模式0，模式1，模式2，模式3（1） 模式0：选择定时器的高8位和低5位组成一个13位定时器/计数器。

TL 低5位溢出时向TH 进位，TH 溢出时向中断标志位TF 进位，并申请中断。

定时时间t=(213-初值)×振荡周期×12；计数长度位213=8192个外部脉冲（2） 模式1：与模式0的唯一差别是寄存器TH 和TL 以全部16位参与操作。

第6章 AT89S51的定时/计数器参考答案1．答：（A ）对；（B ）错；（C ）错；（D ）错； 2．答：因为机器周期： 所以定时器/计数器工作方式0下，其最大定时时间为同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。

3．答：定时/计数器作定时时，其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。

定时时间与时钟频率和定时初值有关。

4．答：由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。

5．答：定时器/计数器T0在计数和定时工作完成后，均采用中断方式工作。

除了第一次计数工作方式设置在主程序完成外，后面的定时或计数工作方式分别在中断程序完成，用一标志位识别下一轮定时器/计数器T0的工作方式。

参考程序如下：ORG 0000H LJMP MAIN ORG000BHLJMP IT0PMAIN: MOV TMOD,#06H ；定时器/计数器T0为计数方式2 MOV TL0,#156；计数100个脉冲的初值赋值MOV TH0,#156 SETB GATE ；打开计数门 SETB TR0 ；启动T0，开始计数 SETB ET0 ；允许T0中断 SETB EA ；CPU 开中断CLRF0；设置下一轮为定时方式的标志位WAIT: AJMP WAIT IT0P: CLREA ；CPU 关中断)(410312126s f T OSCcy μ=⨯==)(192.81042261313ms T T C MAX =⨯⨯=⨯=-JB F0,COUNT ；F0=1，转计数方式设置MOV TMOD,#00H ；定时器/计数器T0为定时方式0MOV TH0,#0FEH ；定时1ms初值赋值MOV TL0,#0CHSETB EARETICOUNT: MOV TMOD,#06HMOV TL0,#156SETB EARETI6. 答：定时器/计数器的工作方式2具有自动恢复初值的特点，适用于精确定时，比如波特率的产生。

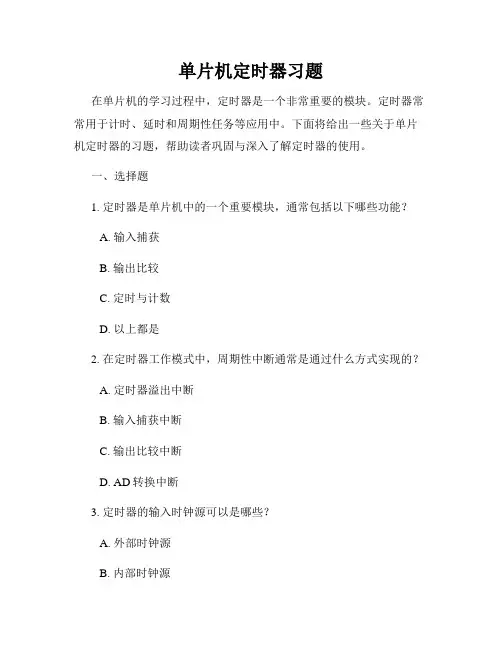

单片机定时器习题在单片机的学习过程中，定时器是一个非常重要的模块。

定时器常常用于计时、延时和周期性任务等应用中。

下面将给出一些关于单片机定时器的习题，帮助读者巩固与深入了解定时器的使用。

一、选择题1. 定时器是单片机中的一个重要模块，通常包括以下哪些功能？A. 输入捕获B. 输出比较C. 定时与计数D. 以上都是2. 在定时器工作模式中，周期性中断通常是通过什么方式实现的？A. 定时器溢出中断B. 输入捕获中断C. 输出比较中断D. AD转换中断3. 定时器的输入时钟源可以是哪些？A. 外部时钟源B. 内部时钟源C. 外部或内部时钟源D. 只能是内部时钟源4. 定时器的计数值一般是怎么样的？A. 16位B. 32位C. 取决于定时器的位数D. 取决于计时器的初始值5. 定时器计数溢出后会发生什么？A. 重置定时器的计数值B. 发出溢出中断请求C. 从零重新开始计数D. 输出一个脉冲信号二、填空题1. 定时器的溢出中断服务函数的命名一般是______。

2. 定时器的计数值范围是______。

3. 在定时器工作模式中，通常需要配置定时器的______寄存器。

4. 在单片机中，定时器的计数值可以通过______寄存器进行读取。

5. 定时器的工作模式可以通过配置______寄存器实现。

三、编程题根据以下题设，编写一个程序并使用定时器实现相应的功能。

题设一：利用定时器实现按键消抖题目描述：当按键按下时，单片机会闪烁一个LED灯，但为了防止按键的抖动，需要对按键进行消抖处理。

解题思路：1. 初始化定时器和端口，将按键引脚设置为输入，LED引脚设置为输出。

2. 配置定时器的计数初值、计数模式和定时时间，使得定时器溢出时间为10ms左右。

3. 循环进行以下操作：- 判断按键是否按下，若按下则进入下一步，否则继续等待；- 启动定时器开始计时；- 检测定时器是否溢出，若溢出则说明按键已稳定按下；- 若按键稳定按下，则LED闪烁一次表示按键有效。

习题44．1单项选择题(1) MCS-5l系列单片机的定时器Tl用做定时方式时是。

A．对内部时钟频率计数，一个时钟周期加lB．对内部时钟频率计数，一个机器周期加lC．对外部时钟频率计数，一个时钟周期加lD．对外部时钟频率计数，一个机器周期加1(2) MCS-51系列单片机的定时器T1用做计数方式时计数脉冲是。

A．外部计数脉冲由T1(P3.5)输入 B．外部计数脉冲由内部时钟频率提供 C．外部计数脉冲由T0(P3.4)输入 D．由外部计数脉冲计数(3) MCS-5l系列单片机的定时器Tl用做定时方式时，采用工作方式1，则工作方式控制字（TMOD）为。

A．01H B．05H C．10H D．50H(4) MCS-51系列单片机的定时器T1用做计数方式时，采用工作方式2，则工作方式控制字（TMOD）为。

A．60H B．02H C．06H D．20H(5) MCS-51系列单片机的定时器T0用做定时方式时，采用工作方式1，则初始化编程为。

A．TMOD=0x01 B．TMOD=0x50C．TMOD=0xl0 D．TCON=0x02(6) 启动T0开始计数是使TCON的。

A．TF0位置1 B．TR0位置1 C．TR0位置0 D．TR1位置O (7) 使MCS-51系列单片机的定时器T0停止计数的语句是。

A．TR0=0； B．TRl=0； C． TR0=1； D．TRl=1；(8) MCS-51系列单片机串行口发送／接收中断源的工作过程是：当串行口接收或发送完一帧数据时，将SCON中的，向CPU申请中断。

A．RI或TI置1 B．RI或TI置0C．RJ置1或TI置0 D．RI置0或TI置l(9) 当CPU响应定时器T1的中断请求后，程序计数器PC的内容是。

A．0003H B．000BH C．00013H D．001BH(10) 当CPU响应外部中断0的中断请求后，程序计数器PC的内容是。

A．0003H B．000BH C．00013H D．001BH(11) MCS-51单片机在同一级别里除串行口外，级别最低的中断源是。

单片机原理及应用技能比赛模拟试题（五）一、填空题1、当定时器T0工作在方式3时，要占用定时器T1的 TR1 和 TF1 两个控制位。

2、在定时器T0工作方式3下，TH0溢出时， TF1 标志将被硬件置1去请求中断。

3、在定时器T0工作方式3下，欲使TH0停止工作，应执行一条 CLR TR1 的指令。

4、使用定时器/计数器1设置串行通信的波特率时，应把定时器/计数器1设定作方式 2，即自动重新加载方式。

5、当计数器产生计数溢出时，把定时器/计数器的TF0（TF1）位置“1”。

对计数溢出的处理，在中断方式时，该位作为中断标志位使用；在查询方式时，该位作状态位使用。

6、在定时器工作方式1下，计数器的宽度为16位，如果系统晶振频率为6MHz，则最大定时时间为 131.072ms ，若系统晶振频率为12MHz，则最大定时时间为 65.536ms 。

7、8051单片机内部设有两个16位定时器/计数器，即 T0 和 T1 。

8、T0由两个8位特殊功能寄存器 TH0 和TL0 组成，T1由 TH1 和 TL1 组成。

9、定时时间与定时器的工作方式、计数初值及振荡周期有关。

10、MCS-51的定时器/计数器作计数器时计数脉冲由外部信号通过引脚 P3.4 和 P3.5 提供。

11、MCS-51的定时器/计数器T0的门控信号GATE设置为1时，只有 INT0 引脚为高电平且由软件使 TR0 置1时，才能启动定时器/计数器T0工作。

12、当T0为方式 3 ，T1为方式 2 的时候，8051单片机的定时器可提供3个8位定时器/ 计数器。

1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。

2、外中断请求标志位是 IE0 和 IE1 。

3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后，CPU不能马上响应中断。

4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。

80c51单片机习题与解答单片机作为一种嵌入式计算机芯片，具有体积小、功耗低、性能高的特点，被广泛应用于各个领域。

本文将针对80C51单片机进行一些常见的习题及其解答，旨在帮助读者更好地理解和掌握该单片机的应用。

1. 习题一：如何将80C51的IO口设为输入模式？解答：在80C51的寄存器中，P1是一个8位的数据口，可以通过以下操作将其设为输入模式：```assemblyMOV P1, #0FFH ;将P1口设置为输入模式```2. 习题二：如何用80C51实现定时器功能？解答：80C51具有一个可编程的定时器/计数器，可以通过以下步骤实现定时器功能：- 配置定时器的控制寄存器，选择定时器模式和工作方式；- 设置定时器的初始值；- 启动定时器；- 在定时器溢出时中断或轮询检测。

3. 习题三：如何使用80C51的串口通信功能？解答：80C51具有一个串行通信口（UART），可以通过以下步骤使用串口通信功能：- 配置串口控制寄存器，设置通信参数，如波特率、数据位数、停止位等；- 发送数据时，将要发送的数据写入SBUF寄存器；- 接收数据时，通过中断或轮询的方式读取SBUF寄存器中的数据。

4. 习题四：80C51的中断优先级如何设置？解答：80C51的中断有两级优先级：高优先级和低优先级。

优先级高的中断在发生时会立即被响应，而优先级低的中断则需要等待高优先级中断完成后才能响应。

中断优先级可通过设置中断控制寄存器来实现。

5. 习题五：如何通过80C51实现脉冲宽度调制（PWM）输出？解答：通过80C51的定时器功能和IO控制，可以实现脉冲宽度调制输出。

具体步骤如下：- 配置定时器为PWM模式；- 设置定时器的初始值和占空比；- 配置IO口，将其设为输出模式；- 当定时器计数值超过设定的脉冲宽度时，将IO口置1，否则置0。

6. 习题六：如何在80C51上实现ADC功能？解答：80C51本身没有ADC模块，但可以通过外部ADC芯片来实现模数转换功能。

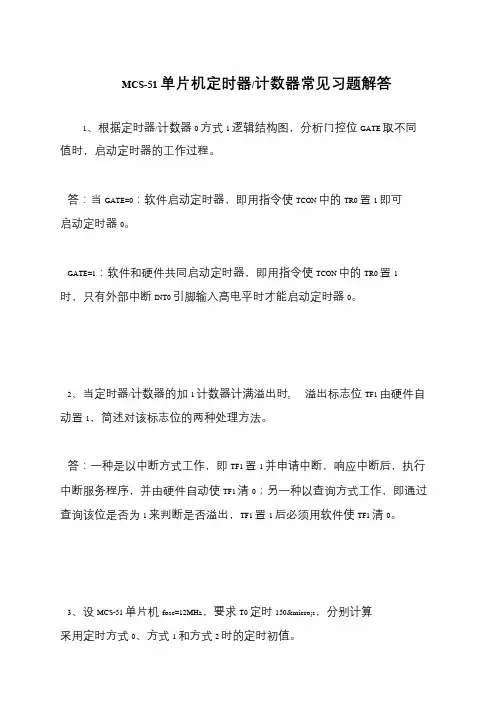

MCS-51 单片机定时器/计数器常见习题解答1、根据定时器/计数器0 方式1 逻辑结构图，分析门控位GATE 取不同值时，启动定时器的工作过程。

答：当GATE=0：软件启动定时器，即用指令使TCON 中的TR0 置1 即可启动定时器0。

GATE=1：软件和硬件共同启动定时器，即用指令使TCON 中的TR0 置1 时，只有外部中断INT0 引脚输入高电平时才能启动定时器0。

2、当定时器/计数器的加1 计数器计满溢出时, 溢出标志位TF1 由硬件自动置1，简述对该标志位的两种处理方法。

答：一种是以中断方式工作，即TF1 置1 并申请中断，响应中断后，执行中断服务程序，并由硬件自动使TF1 清0；另一种以查询方式工作，即通过查询该位是否为1 来判断是否溢出，TF1 置1 后必须用软件使TF1 清0。

3、设MCS-51 单片机fosc=12MHz，要求T0 定时150µs，分别计算采用定时方式0、方式1 和方式2 时的定时初值。

答：方式0 的定时初值：IF6AH方式1 的定时初值：FF6AH方式2 的定时初值：6AH4、设MCS-51 单片机fosc=6MHz，问单片机处于不同的工作方式时，最大定时范围是多少？答：方式0 的最大定时范围：131,072µs方式1 的最大定时范围：16,384µs方式2 的最大定时范围：512µs5、设MCS-51 的单片机晶振为6MHZ，使用T1 对外部事件进行计数，每计数200 次后，T1 转为定时工作方式，定时5ms 后，又转为计数方式，如此反复的工作，试编程实现。

答：#includebit F0=0;void main() {TMOD=0x60; TL1=56;TH1=56;TR1=1;ET1=1;EA =1; While(1);}void serve() interrupt 3 {if (!F0){ TMOD=0x10;TL1=63036%16;TH1=63036/16;F0=～F0;}else{TMOD=0x60;TL1=56;TH1=56;F0=～F0;}}6、用方式0 设计两个不同频率的方波，P1.0 输出频率为200Hz，P1.1 输出频率为100Hz，晶振频率12MHz。

单片机模拟习题含答案一、单选题（共107题，每题1分，共107分）1.下列单片机中具有片内EPROM的是( )。

A、8031B、8032C、8751D、8051正确答案：C2.8032单片机定时器T1的溢出标志TF1在中断方式工作时，当CPU 响应中断后 ( ) 。

A、由软件清零B、由硬件清零C、处于随机状态D、A和B都可以正确答案：D3.下列操作系统中属于嵌入式操作系统的是 ( ) 。

A、DOSB、WindowsC、WindowsD、EE、Windows正确答案：C4.8051单片机的P2口除作为输入／输出接口使用外，还可以作为( )使用。

A、控制总线B、低8位地址总线C、高8位地址总线D、数据总线正确答案：C5.指令AJMP指令的寻址范围是 ( )A、任意范围B、－128到＋127C、64KD、2K正确答案：D6.对于MCS-51系列单片机来说，直接寻址可寻址的空间是 ( ) 。

A、内部RAM和外部RAMB、程序存储器和外部RAMC、内部RAM中0-7FH的空间和特殊功能寄存器D、外部RAM正确答案：C7.8051单片机的串行接口具有( ) 种工作方式。

A、1B、3C、2D、4正确答案：D8.累加器A的内容是85H，执行RR A 指令后累加器的内容变为( )。

A、92B、0C2C、0AD、02H正确答案：B9.8031单片机的RST引脚内部接有 ( ) 。

A、分频器B、单稳触发器C、D触发器D、施密特触发器正确答案：D10.一条DB语句定义的数表，其表项的个数不得超过 ( ) 个。

A、10B、20C、40D、80正确答案：D11.下列芯片中属于单片机的芯片是( )。

A、80486B、8048C、8255D、8088正确答案：B12.下列单片机中具有4K ROM的是( )。

A、8751B、8051C、8032D、89C52正确答案：B13.累加器A的内容是0CAH，执行RLC A 指令后累加器的内容变为( ) 。

第五章定时计数器及中断系统一、判断题（）1．在MCS—51单片机内部结构中，TMOD为模式控制寄存器，主要用来控制定时器的启动与停止。

（）2．在MCS—51单片机内部结构中，TCON为控制寄存器，主要用来控制定时器的启动与停止。

（）3．MCS—51单片机的两个定时器的均有两种工作方式，即定时和计数工作方式。

（）4．MCS—51单片机系统复位后，中断请求标志TCON和SCON中各位均为0。

（）5．MCS—51单片机的中断允许寄存器的IE的作用是用来对各中断源进行开放或屏蔽的控制。

二、单项选择题1．8031单片机的定时器T1用作计数方式时计数脉冲是。

A．外部计数脉冲由T1（P3.5）输入 B．外部计数脉冲由内部时钟频率提供C．外部计数脉冲由T0（P3.4）输入 D．由外部计数脉冲计数2.8031单片机的机器周期为2µs,则其晶振频率fosc为 MHz.A．1 B． 2 C．6 D．123 ．8031的定时器T0作计数方式，用模式1（16位计数器）则应用指令初始化编程。

A．MOV TMOD ，#01H B．MOV TMOD ，10HC．MOV TMOD ，#05H D．MOV TCON ，#05H4．MCS—51单片机在同一级别里除INT0外，级别最高的中断源是。

A．外部中断1 B．定时器T 0 C．定时器T1 D．外部中断05．MCS—51单片机的TMOD模式控制寄存器是一个专用寄存器，用于控制T1和T0的操作模式及工作方式，其中C/表示的是。

A．门控位 B．操作模式控制位 C．功能选择位 D．启动位6．8031单片机晶振频率fosc=12MHz，则一个机器周期为μS。

A．12 B． 1 C．2 D．7．用定时器T1方式2计数，要求每计满100次，向CPU发出中断请求，TH1、TL1的初始值是。

A．9CH B．20H C．64H D．A0H8．8051单片机计数初值的计算中，若设最大计数值为M，对于模式1下的M值为。

第6章单片机的定时器/计数器习题1．MCS-51系列的8051单片机内有几个定时/计数器？每个定时/计数器有几种工作方式？如何选择？答：MCS-51系列的8051单片机内有2个定时/计数器，即T0和T1，每个都可以编程为定时器或计数器，T0有四种工作方式(方式0—13位、方式1—16位、方式2-可自动装入初值的8位、方式3-两个8位)，T1有三种工作方式(与T0相同的前三种)，通过对TMOD的设置选择，其高四位选择T1，低四位选择T0。

2．如果采用的晶振频率为3MHz，定时/计数器TO分别工作在方式0、1和2下，其最大的定时时间各为多少？答：如果采用的晶振频率为3MHz，机器周期为12×1/(3*106)=4us，由于定时/计数器TO工作在方式0、1和2时，其最大的计数次数为8192、65536和256所以，其最大定时时间分别是：方式0为8192×4us＝32.768ms、方式1为65536×4us＝262.144ms、方式2为256×4us＝1024us。

3．定时/计数器TO作为计数器使用时，其计数频率不能超过晶振频率的多少？答：由于定时/计数器TO作为计数器使用时，是对外部引脚输入的脉冲进行计数，CPU在每个机器周期采样一次引脚，当前一次采样为高电平，后一次采样为低电平，则为一次有效计数脉冲，所以如果晶振频率为fosc，则其采样频率fosc/12，两次采样才能决定一次计数有效，所以计数频率不能超过fosc/24。

4．简单说明定时/计数器在不同工作模式下的特点。

答：方式0为13位的定时/计数器，由THx的8位和TLx的低5位构成、方式1为16位的定时/计数器,由THx的8位和TLx的8位构成，方式2为8位的定时/计数器，TLx为加1计数器，THx为计数初值寄存器。

方式3只能用于T0，是将T0的低8位用作一个独立的定时/计数器，而高8位的TH0用作一个独立的定时器，并借用T1的TR1和TF1作为高8位定时器的启停控制位和溢出标志位。

单片机定时器/计数器、中断和串行口习题一、填空题1、若要启动定时器T0开始计数，则应将TR0的值设置为 1 。

2、定时器T1工作在方式0时，其定时时间为（8192-定时器初值）*2us 。

方式1时定时时间又为（65536-定时器初值）*2us 。

3、串行通信有异步通信和同步通信两种基本通讯方式。

4、波特率是指每秒钟传递信息的位数。

5、如果要将现有的波特率加倍，可使用指令MOV PCON，#80H 。

6、当串行口工作在方式1时，一帧信息共有10位，即起始位、8个数据位、停止位。

7、串行口工作在方式2时的波特率为fosc/32或fosc/64 。

8、外部中断1的程序入口地址是0013H 。

二、选择题1、若要采用定时器0，方式1，如何设置TMOD__B__A.00HB.01HC.10HD. 11H2、单片机采用方式0时是13位计数器，它的最大定时时间是多少？_B__A.81.92msB.8.192msC.65.536msD.6.5536ms3、以下哪项不是中断的特点？ CA.分时操作B.实时处理C.在线编程D.故障处理4、外部中断响应时间至少需要__A个机器周期。

A.3B.2C.4D.85、通过串口发送和接受数据时，在程序中使用__A___指令。

A.MOVBMOVXC.MOVCD.SW AP6、以下哪个是中断优先级寄存器？__BA.IEB.IPC.TCOND.SCON7、串行口中断的程序入口地址是 C 。

A 0003HB 001BHC 0023HD 000BH三、判断题1、8051的两个定时器T0和T1都是16位的计数器。

（对）2、单片机的计数器最高检测频率为振荡频率的1/12。

（错）3、定时/计数器的方式2具有自动装入初值的功能。

（对）4、引起中断的原因或发出中断申请的来源称为中断源。

（对）5、中断可使CPU和外设同时工作。

（对）6、定时器的特殊功能寄存器TMOD是用作中断溢出标志，并控制定时计数器的启动和停止。

定时/计数器练习题一、填空题1.当使用慢速外设时，最佳的传输方式是（中断）。

2.MCS-51单片机有（5 ）个中断源，有（2 ）个中断优先级，优先级由软件填写特殊功能寄存器（IP ）加以选择。

3.MCS-51单片机中，T0中断服务程序入口地址为（000BH ）。

4.外部中断请求标志位是（IE0 ）和（IE1 ）。

5.MCS-51单片机晶振频率为12MH Z ，相应单重中断的最短时间是（3 μs），最长时间是（8μs）。

6.MCS-51单片机外部中断有（2 ）种中断信号触发方式，若选用外部中断0为边沿触发方式，则需要指令（SETB IT0 ）。

7.MCS-51单片机中断系统选用外部中断1和定时器/计数器T1中断为高优先级，则中断优先级控制字（IP）= （0CH ）。

8.对采用电平触发方式的外部中断，必须在中断返回前（撤销中断请求信号）。

9.（RETI ）指令以及任何访问（IE ）和（IP ）寄存器的指令执行完后，CPU不能马上相应中断。

10.MCS-51单片机有（2 ）个16位可编程定时器/计数器，有（ 4 ）种工作方式。

11.MCS-51单片机的最大计数值为（65536 ），此时工作于方式（1 ）。

12.若定时器/计数器工作于方式0时，为（13 ）位的定时器/计数器，TL的低（5 ）位计满溢出时，向高（8 ）位的TH进位。

13.当定时器/计数器T0工作在方式3时，要占用定时器/计数器T1的（TR1 ）和（TF1 ）两个控制位。

14.当把定时器/计数器T0定义为一个可自动重新装入初值的8位定时器/计数器时，（TL0 ）作为8位计数器，（TH0 ）为常数寄存器。

15.使用定时器T1设置串行通信的波特率时，应把定时器T1设定为工作方式2，即（自动重装载）。

16.在定时器/计数器T0工作方式3下，TH0溢出时，（TF1 ）标志将被硬件置1去请求中断。

17.T0和T1两引脚也可作为外部中断输入引脚，这时TMOD寄存器中的C/T位应为（1 ）。

第05章 单片机定时计数器 习题解答一、 填空题1.1. MCS-51单片机中有单片机中有 2 2 个 16 16 位的定时器位的定时器//计数器。

器。

2.2. 定时器定时器//计数器T0可以工作于方式可以工作于方式 0、1、2、3 3 。

3.3. 方式0为 13 位定时器位定时器//计数器。

计数器。

4.4. 若系统晶振频率为12MHz ，则T0工作于定时方式1时最多可以定时 65536 65536 µs。

µs。

5.5. 欲对300个外部事件计数，可以选用定时器个外部事件计数，可以选用定时器//计数器T1的模式的模式 0 0 或模或模式 1 。

6.6. TMOD 中的M1M0= 11时，定时器工作于方式时，定时器工作于方式 3 3。

7.7. 若系统晶振频率为6MHz 6MHz，则定时器可以实现的最小定时时间为，则定时器可以实现的最小定时时间为，则定时器可以实现的最小定时时间为 2 2 µs。

8.8. MCS-51单片机工作于定时状态时，计数脉冲来自单片机内部的机器周期 。

9.9. MCS-51单片机工作于计数状态时，计数脉冲来自单片机工作于计数状态时，计数脉冲来自 单片机外部事件单片机外部事件单片机外部事件 。

10.10. 当GATE=0时，时， 则当软件控制位则当软件控制位TR0TR0＝＝1时 启动T0开始工作。

开始工作。

二、 简答题1.1.定时器定时器定时器//计数器T0和T1各有几种工作方式？简述每种工作方式的特点。

如何控制定时器/计数器的工作方式？计数器的工作方式？答：答：T0T0可以工作于方式0，1，2，3；T1可以工作于方式0，1，2方式0：是13位定时位定时//计数器，由TLX 的低5位（位（TLX TLX 的高3位未用）和THX 高8位组成。

成。

方式1：TLX 和THX 组成16位定时位定时//计数器。

计数器。

方式2：方式2为自动重装初值的8位定时位定时//计数器。

第6章MCS51得定时器/计数器1.如果晶振得频率为3MHz,定时器/计数器工作在方式0、1、2下,其最大得定时时间各为多少？2.定时器/计数器用作定时器时,其计数脉冲由谁提供？定时时间与哪些因素有关？3.定时器/计数器作计数器模式使用时,对外界计数频率有何限制？4.定时器/计数器得工作方式2有什么特点？适用于什么应用场合？5.一个定时器得定时时间有限,如何实现两个定时器得串行定时,来实现较长时间得定时？6.定时器/计数器测量某正单脉冲得宽度,采用何种方式可得到最大量程？若时钟频率为6MHz,求允许测量得最大脉冲宽度就是多少？7.判断下列说法就是否正确？（1）特殊功能寄存器SCON,与定时器/计数器得控制无关。

（2）特殊功能寄存器TCON,与定时器/计数器得控制无关。

（3）特殊功能寄存器IE,与定时器/计数器得控制无关。

（4）特殊功能寄存器TMOD,与定时器/计数器得控制无关。

8.设定1ms得定时,可以在P1、0引脚上产生周期为2ms得方波输出,设晶体振荡器得频率为6MHz,分别写出在方式0与方式1时,赋给T0得常数。

9.设MCS51单片机得晶振频率为12MHz,请编程使P1、O端输出频率为20kHz得方波。

10.要求采用定时中断得方式,实现下图所示流水灯得双向循环(D1—D8—D1)流动功能。

其中流水灯得闪烁速率为每秒1次。

11.设单片机得fosc = 12MHz,使P1、O与P1、1分别输出周期为1ms与lOms得方波,请用定时器TO方式2编程实现。

附录2:作业及答案1.如果晶振得频率为3MHz,定时器/计数器工作在方式0、1、2下,其最大得定时时间各为多少？(12/3×8192=32、768ms;12/3*65636=262、144ms; 12/3*256=1、024ms)2.定时器/计数器用作定时器时,其计数脉冲由谁提供？定时时间与哪些因素有关？(定时得计数脉冲来自于单片机内部,即每个机器周期产生一个计数脉冲,也就就是每个机器周期计数器加1。

单片机基础及应用项目五课后习题及答案一、填空题1.51单片机中有（2）个（16）位的定时/计数器，可以被设定的工作方式有（四）种。

2.51单片机的定时器/计数器有四种工作方式，其中方式0是（13）位计数器；方式1为（16）位计数器；方式2为（自动重装初值）的（8）位计数器；只有定时器（T0）才能选作组合方式3，此时将形成2个（8）位的计数器。

3.单片机中，常用作地址锁存器的芯片是（74HC373），常用作地址译码器芯片的是（74HC138）。

4.若要启动定时器T0开始计数，则应将TR0的值设置为（1）。

5.若系统晶振频率为12MHz，则T0工作方式1时最多可以定时（65536）us。

6.TMOD中M1M0=11时，定时器工作方式（3）。

7.单片机工作于定时状态时，计数脉冲来自（单片机内部的时钟脉冲）。

8.单片机工作于计数状态时，计数脉冲来自（单片机外部的时钟脉冲）二、选择题1.单片机的定时器/计数器设定为工作方式1时，是（D）A、8位计数器结构B、2个8位计数器结构C、13位计数器结构D、16位计数器结构2.定时器/计数器有4种工作模式，它们由（B）寄存器中的M1、M0状态决定A、TCONB、TMODC、PCOND、SCON3.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为（C）A、500B、1000C、216-500D、216-10004.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到（D）引脚A、P3.2B、P3.3C、P3.4D、P3.55.74LS138芯片是（B）A、驱动器B、译码器C、锁存器D、编码器6.在下列寄存器中，与定时/计数控制无关的是（C）A、TCONB、TMODC、SCOND、IE7.启动定时器0开始计数的指令是使TCON的（B）A、TF0位置1B、TR0位置1C、TR0位置0D、TR1位置08.用定时器T1方式1计数，要求每计满10次产生溢出标志，则TH1、TL1的值是（A）A、FFH、F6HB、F6H、F6HC、F0H、E0HD、FFH、DFH9.与开启定时器0中断无关的是（C）A、TR0=1B、ET0=1C、ES0=1D、EA=110.多位数码管显示时，（D）负责输出字型码，控制数码管的显示内容。
