建设工程规划放线流程(1)教学内容

建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为：经纬仪。

基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。

施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

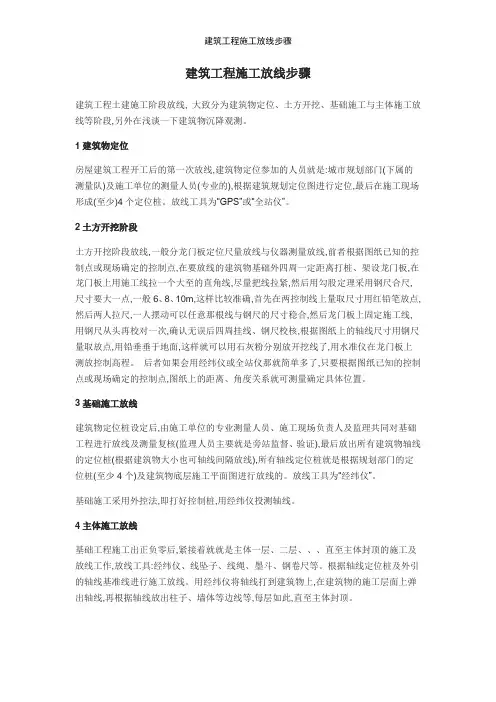

建筑工程施工放线步骤建筑工程土建施工阶段放线, 大致分为建筑物定位、土方开挖、基础施工与主体施工放线等阶段,另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员就是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。

放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线,一般分龙门板定位尺量放线与仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点,在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线,尽量把线拉紧,然后用勾股定理采用钢尺合尺,尺寸要大一点,一般6、8、10m,这样比较准确,首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线,用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核,根据图纸上的轴线尺寸用钢尺量取放点,用铅垂垂于地面,这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了,只要根据图纸已知的控制点或现场确定的控制点,图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要就是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩就是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础施工采用外控法,即打好控制桩,用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后,紧接着就就是主体一层、二层、、、直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。

施工员放线手册2012年8月27一、施工测量前的准备工作（1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。

测设时必须具备下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。

2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。

3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。

4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。

5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。

（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。

（3）施工场地整理 平整和清理施工场地，以便进行测设工作。

2729282614.00教学楼 已建未建总平面图（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。

（5）仪器和工具 对测设所使用的仪器和工具进行检核。

二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M 、N 、P 和Q ）测设在地面上，作为基础放样和细部放样的依据。

由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。

（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l 得a 、b 两点，作出标志。

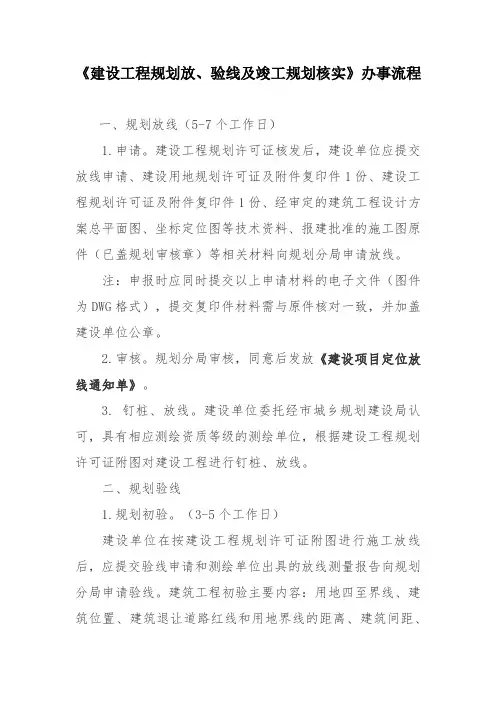

《建设工程规划放、验线及竣工规划核实》办事流程一、规划放线（5-7个工作日）1.申请。

建设工程规划许可证核发后，建设单位应提交放线申请、建设用地规划许可证及附件复印件1份、建设工程规划许可证及附件复印件1份、经审定的建筑工程设计方案总平面图、坐标定位图等技术资料、报建批准的施工图原件（已盖规划审核章）等相关材料向规划分局申请放线。

注：申报时应同时提交以上申请材料的电子文件（图件为DWG格式），提交复印件材料需与原件核对一致，并加盖建设单位公章。

2.审核。

规划分局审核，同意后发放《建设项目定位放线通知单》。

3. 钉桩、放线。

建设单位委托经市城乡规划建设局认可，具有相应测绘资质等级的测绘单位，根据建设工程规划许可证附图对建设工程进行钉桩、放线。

二、规划验线1.规划初验。

（3-5个工作日）建设单位在按建设工程规划许可证附图进行施工放线后，应提交验线申请和测绘单位出具的放线测量报告向规划分局申请验线。

建筑工程初验主要内容：用地四至界线、建筑位置、建筑退让道路红线和用地界线的距离、建筑间距、每栋建筑的外墙轴线尺寸、建设工程规划公示牌设置情况等。

市政管线工程初验主要内容：管线的平面坐标、管径或者断面尺寸等。

市政道路工程初验主要内容：道路中线坐标和边线、桥梁平面等。

规划分局到建设项目工程现场进行初验，合格后发放《建设项目工程开工验线合格通知单》。

建设单位拿到《建设项目工程开工验线合格通知单》后，可按初验合格的灰线进行开挖施工。

2.工程规划复验（5-7个工作日）建设工程施工到基础±0.00时，建设单位应向规划分局申请基础±0.00复验。

复验包括以下主要内容：初验的所有内容、地下空间的退让距离、地下空间面积、地下空间出入口位置等。

市政管线工程在覆土前，建设单位应向规划分局提出复验申请。

复验包括以下主要内容：初验的所有内容、管径、管底标高、管顶标高、覆土深度以及与相关管线的最小间距等。

市政道路工程在路面层施工前，建设单位应向规划分局提出复验申请。

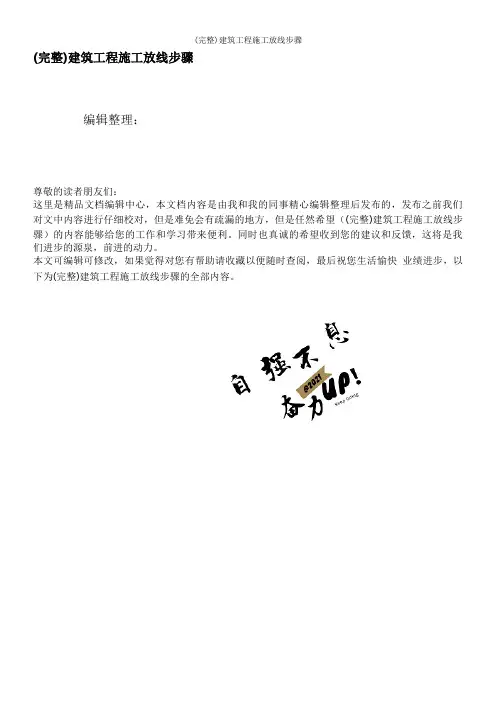

(完整)建筑工程施工放线步骤编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)建筑工程施工放线步骤）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)建筑工程施工放线步骤的全部内容。

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测.1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队)及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成(至少）4个定位桩.放线工具为“GPS”或“全站仪".2土方开挖阶段土方开挖阶段放线,一般分龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺,尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线，用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）,最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

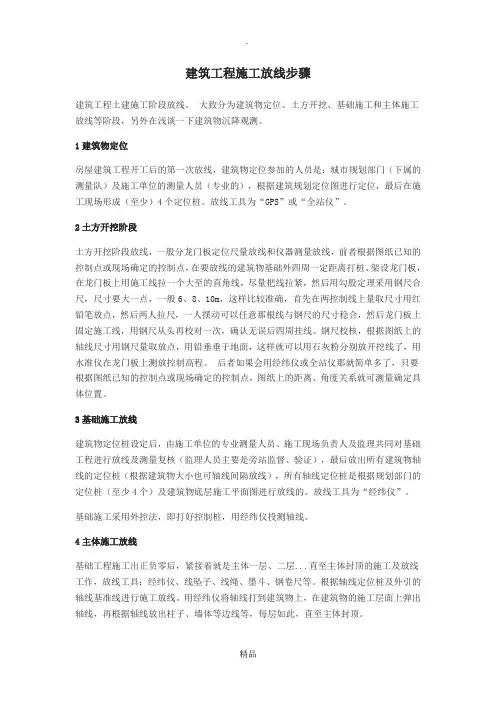

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

工程施工中的放线是一项非常重要的工作，它直接影响到工程的质量和进度。

放线是指根据设计图纸上的尺寸和位置，在现场标出建筑物的轮廓线和控制点，为施工提供准确的依据。

那么，如何进行工程施工放线呢？以下是一些详细的步骤和注意事项。

一、准备工作1. 熟悉设计图纸：在进行放线前，首先要认真阅读和理解设计图纸，熟悉建筑物的结构、尺寸、位置和标高。

2. 准备工具和设备：放线所需的主要工具和设备包括全站仪、经纬仪、水准仪、钢卷尺、墨斗、钉子、粉笔等。

3. 确定控制点：根据设计图纸，在现场找出一些明显的控制点，如建筑物的主体轴线端点、角落点等。

这些控制点将作为放线的基准点。

二、建筑物定位1. 设置控制桩：在确定控制点后，将这些点用桩标出来，以便于施工时参考。

控制桩应设置在明显且不易被破坏的位置。

2. 测量和标记：使用全站仪或经纬仪，将设计图纸上的轴线端点、角落点等控制点标设在建筑物上。

在标出的位置处打下钉子，并用粉笔或墨斗做出标记。

三、基础施工放线1. 弹线：根据已标记的控制点，用墨斗在地面上弹出建筑物的轮廓线和施工缝。

2. 龙门板定位：在建筑物的四角和关键部位设置龙门板，龙门板上的定位线应与建筑物的轴线平行。

3. 测量复核：对放线结果进行复核，确保放线的准确性。

如有误差，应及时进行调整。

四、主体施工放线1. 弹线：根据设计图纸，在已弹出的轮廓线上标出楼层高度和施工缝。

2. 测量和标记：使用全站仪或经纬仪，将楼层高度和施工缝的位置标设在建筑物上。

3. 控制线施工：在施工过程中，根据已标记的控制线进行施工，确保建筑物的尺寸和位置符合设计要求。

五、注意事项1. 放线过程中要密切关注图纸，确保不会出现差错。

2. 进行放线工作时，要考虑天气、环境等外部因素的影响，尽量选择适宜的天气进行。

3. 放线过程中，要密切配合施工人员，确保放线结果的准确性和可靠性。

4. 定期对放线设备进行检查和维护，确保设备的正常使用。

总之，工程施工放线是一项细致且严谨的工作，需要工程技术人员具备较高的专业素质和责任心。

建筑工程放线方案一、建造竖直建筑物，按照平面图纸要求将结构进行竖直放线。

首先要拿出建筑平面图纸和结构平面图纸，通过平面图纸上的标注确定竖直放线的参考标志点，然后在建筑物基坑内设置控制点，以便测量竖直线。

在建筑物高度尚未确定之前，可以先进行基础的控制点标定，然后根据实际情况进行调整。

为了确保放线的准确性，应采用全站仪等高精度测量设备。

同时应注意排水和土方工程对放线的干扰，及时进行调整。

二、横向放线是在建筑物竖向放线的基础上进行的。

通过平面图纸和结构平面图纸上的标注进行放线，以确保建筑物在水平方向上的平整度。

在进行横向放线之前，应先确定建筑物的基准线，然后在基坑内布置控制点，以便进行测量。

在进行横向放线时，应注意建筑物的地基情况，避免因地基变形而使放线产生误差。

同时应注意土方工程和护坡工程对放线的影响，及时进行调整。

三、在进行放线作业时应注意以下问题：1. 建筑物高度的确定：建筑物竖向放线的准确性对建筑物整体结构的稳定性和外观质量有着重要影响。

因此在放线之前，应根据设计图纸和项目要求确定建筑物的高度，并选择合适的放线方法和工具进行操作。

2. 地基情况：建筑物的地基状况会直接影响放线的准确性，因此在进行放线作业时，应注意地基的加固和支撑工作，以确保放线的准确性和稳定性。

3. 设备选用：在进行放线作业时，应选择合适的测量设备，并注意设备的维护和保养，以确保放线的准确性和顺利进行。

4. 环境影响：建筑工程是一个复杂的工程系统，周围的环境因素对建筑物的放线工作会产生一定的影响。

因此在放线作业中，一定要做好环境因素的考虑和应对工作，以确保放线的准确性和稳定性。

5. 安全措施：在进行放线工作时，一定要严格遵守相关的安全规定，做好安全防护工作，保障工作人员的安全。

四、实际工程中需要解决的问题：1. 由于建筑工程中地基情况的复杂性和不确定性，可能导致建筑物在竖直和水平方向上的变形，这就对放线工作提出了更高的要求，需要进行实时调整和跟踪，以确保放线的准确性。

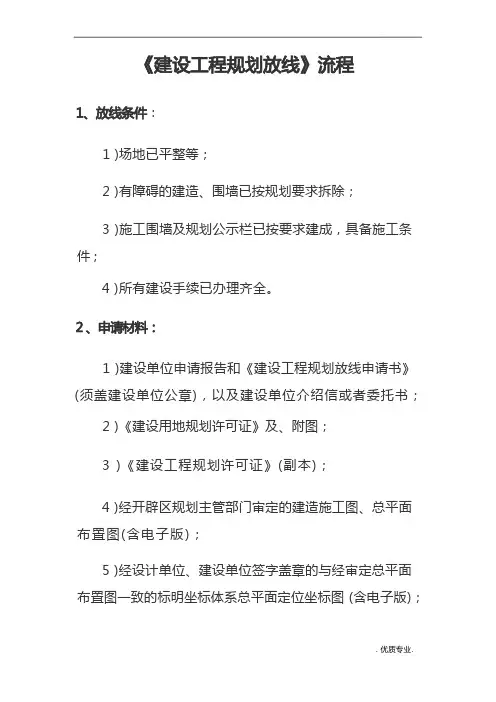

- --1 )场地已平整等；2 )有障碍的建造、围墙已按规划要求拆除；3 )施工围墙及规划公示栏已按要求建成，具备施工条件；4 )所有建设手续已办理齐全。

1 )建设单位申请报告和《建设工程规划放线申请书》(须盖建设单位公章)，以及建设单位介绍信或者委托书；2 )《建设用地规划许可证》及、附图；3 )《建设工程规划许可证》(副本)；4 )经开辟区规划主管部门审定的建造施工图、总平面布置图(含电子版)；5 )经设计单位、建设单位签字盖章的与经审定总平面布置图一致的标明坐标体系总平面定位坐标图 (含电子版)；. 优质专业.6 )开辟区规划主管部门认为需要提供的其它资料。

注：申报时应同时提交以上申请材料的电子文件(图件为 DWG 格式，其它文件为原件扫描的 JPG 格式文件)；地形图、红线图和规划图等涉及坐标的应采用经济开辟区独立坐标系统；提交复印件的材料，须持原件校对后，建设单位在复印件上加注‘此复印件容与原件容核对无误’字样，并加盖单位印章；无特殊说明时，申请材料提交电子文件、原件(或者复印件)各1 份(套)。

待申请申请材料符合要求后，由规划主管部门发放放线定位通知单、认定单，由业主方或者规划科委托具有相应资质的测量单位进行放线定位，并做好放线记录。

1 )建设工程规划放线必须依据经市城乡规划主管部门审定的总平面布置图并结合经审定的建造施工图进行。

2 )放线一律采用统一坐标放线(经济开辟区独立坐标系统和 1956 年黄海高程系)。

3 )与施工图建造尺寸、总平面布置图有出入或者超出要求时，要经市城乡规划主管部门核准、纠正后再行放线。

-4 )放线单位不得擅自改变规划许可容及经审定的施工图尺寸。

建设单位申请→ 城乡规划主管部门发放建设工程规划放线通知单→ 由业主方或者规划科委托具有相应资质的测量单位进行放线定位→ 测绘单位出具放线报告→ 在建设工程规划许可证(副本)及放线相关表格上签署意见。

《中华人民国城市规划法》《省〈中华人民国城市规划法〉实施办法》《经济开辟区总体规划》《城市测量规》1 )放线单位全称、规划测绘资质等级；2 )建设工程名称、详细地址；3 )放线人、单位负责人和施工单位、监理、业主签署的意见；. z.4 )坐标放线成果包括放线点位成果图、实地桩位布局示意图、平面(建造物平面位置、尺寸、间距、退让距离) 和高程控制点成果等；5 )建设工程设计方案总平图数据与坐标放线核算数据对照表及面积计算表；6 )规划部门、施工单位、监理单位、建设单位、工地现场放线人、负责人签署的放线记录表。

一、准备工作1. 确认施工图纸：施工前，首先要对设计图纸进行复核，确保图纸的正确性和完整性。

2. 交接验收：与甲方或设计院对接，对现场坐标点和水准点进行交接验收，发现误差过大时应共同商议处理方法。

3. 建立控制坐标网和水准点：现场平面控制网的测设方法主要包括三角测量法、导线测量法等。

水准点由永久水准点引入，并采取保护措施。

二、建筑物定位（放线）1. 根据建筑规划定位图（总平面图）进行定位，形成至少4个定位桩。

2. 使用全站仪或经纬仪等测量工具，根据定位桩和施工图纸，确定建筑物轴线。

3. 在施工现场绘制建筑物轴线，标记轴线控制点。

三、土方开挖阶段放线1. 龙门板定位尺量放线：在建筑物基础外四周一定距离打桩、架设龙门板，用施工线拉直角线，根据图纸尺寸用钢尺合尺，确保放线准确。

2. 仪器测量放线：使用经纬仪或全站仪，根据图纸已知控制点或现场确定控制点，进行土方开挖阶段的放线。

四、基础施工放线1. 依据建筑物轴线定位桩和外引的轴线基准线，进行基础工程的放线及测量复核。

2. 由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

3. 在基础轴线定位桩在基础放线的同时，必须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩被破坏。

五、主体施工放线1. 根据轴线定位桩和外引的轴线基准线，进行主体一层、二层...直至主体封顶的施工、放线工作。

2. 使用经纬仪将轴线投射到建筑物上，并在建筑物的施工层面上弹出轴线。

3. 根据轴线放出柱子、墙体等边线等，每层都按照这个步骤进行，直至主体封顶。

六、建筑物沉降观测1. 在施工过程中，定期对建筑物进行沉降观测，确保建筑物安全。

2. 观测数据记录和分析，如发现异常情况，及时采取措施进行处理。

七、验收与总结1. 施工放线完成后，进行验收，确保放线工作符合设计要求。

2. 对施工放线流程进行总结，为后续施工提供参考。

总之，建筑工程施工放线流程是一个严谨、细致的过程，要求施工人员具备较高的专业素养。

建造工程施工放线步骤建造工程施工放线步骤施工放线是建造工程中非常重要的一项工作，它直接影响到建筑物结构的准确性和整体质量。

本文将详细介绍建造工程施工放线的步骤及其相关内容。

一、前期准备工作1. 确定放线基点：根据设计图纸确定放线基点的位置，并在现场进行标记以备后续使用。

2. 准备放线工具：放线所需的工具包括放线板、放线垂线、测量工具等，确保所有工具的准确性和可靠性。

3. 检查测量设备：检查测量仪器的准确性，如全站仪、测距仪等，需要确保测量设备的运行状况良好。

二、放线基点的确定1. 根据设计图纸及放线要求，在放线基点附近选择有代表性的现场地物作为暂时标志物，如桩或者砖头等。

2. 使用全站仪或者其他准确测量仪器在放线基点上进行测量，获取放线基点地面的坐标。

3. 将放线基点坐标转换为实际现场的放线标志物坐标，确定放线基点在现场的位置。

三、建造物外形放线1. 根据设计图纸上的基准线和标高线，确定建造物外形的放线标志点，并在地面上进行标记。

2. 使用放线板和放线垂线，将放线标志点的水平和垂直位置放线到地面上，确保放线准确无误。

3. 根据放线标志点的位置，将建造物的外墙、柱子、梁等主体结构放线到地面上。

四、室内空间放线1. 根据设计图纸，确定室内空间墙体、柱子、门窗等的放线位置，并在地面上进行标记。

2. 使用放线板和放线垂线，将室内空间结构的位置放线到地面上，包括各个房间的墙角、墙体中心线等。

3. 根据放线标记点的位置，确定室内空间墙体、柱子、门窗等的具体位置和尺寸。

五、其他放线工作1. 根据设计图纸，确定其他需要放线的工程项目，如地下管线、电气路线等。

2. 确定放线标志点并进行放线，保证相关工程项目的准确放置和布局。

六、放线结果检查2. 如有放线错误或者不符合要求的地方，及时进行修正和调整，以确保施工的准确性。

文档扩展部份：1、本文档所涉及附件如下：- 放线图纸：包括建造物外形放线示意图、室内空间放线示意图等图纸。

建立工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位〔放线〕、根底施工〔放线〕和主体施工〔放线〕一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门〔下属的测量队〕及施工单位的测量人员，根据建筑规划定位图〔总平面图〕进展定位，最后在施工现场形成〔至少〕4个定位桩。

放线工具为“全站仪〞或“比拟高级的经纬仪〞。

二、根底施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对根底工程进展放线及测量复核〔监理人员主要是旁站监视、验证〕，最后放出所有建筑物轴线的定位桩的定位桩〔根据建筑物大小也可以轴线间隔放线〕，所有轴线定位桩是根据规划部门的定位桩〔至少4个〕及建筑物底层施工平面图进展放线的。

放线工具为：经纬仪。

根底定位放线完成后，由施工现场的测量员及施工员定位的轴线放出根底的边线，进展根底开挖。

根底轴线定位桩在根底放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线根底工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。

根据轴线定位桩及外引的轴线基准线进展施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。

施工测量前置工作〔1〕进场后首先对甲方提供施工定位图进展图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进展交接验收，发现误差边大时应与甲方或XX共同商议处理方法，经确认前方可正式定位。

〔2〕现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

〔3〕工程定位后要经建立单位和规划部门验收合格前方可开场施工。

平面控制网的建立1、场区控制网根底施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网〔场区四周边及中间高处各布一点，保证通视即可〕，场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

建设工程施工流程放线一、施工前准备在进行建设工程施工前，首先需要做好施工准备工作。

这包括确定施工范围、施工时间、施工人员、施工设备等方面的准备工作。

同时，还需要进行现场勘察、制定施工方案、确定施工技术要求等工作。

1. 确定施工范围在进行建设工程施工前，首先需要确定施工范围。

这包括建筑物的大小、形状、结构等方面的要求。

根据建筑设计图纸和施工合同，确定施工范围，明确施工任务。

2. 确定施工时间确定施工时间是建设工程施工的重要环节。

根据项目进度计划和合同约定，确定施工周期和施工时间，确保施工按时完成。

3. 确定施工人员施工人员是建设工程的重要组成部分。

根据施工范围和施工要求，确定施工人员的数量和岗位分工。

同时，还需要制定施工人员的培训计划，确保施工人员具备必要的技术和安全知识。

4. 确定施工设备施工设备是建设工程施工的重要保障。

根据施工要求和施工范围，确定必要的施工设备，确保施工过程顺利进行。

同时，还需要对施工设备进行检查和维护，确保施工设备的正常使用。

5. 进行现场勘察现场勘察是建设工程施工前的重要准备工作。

根据建筑设计图纸和施工要求，对施工现场进行勘察，确定施工条件和施工难点，为施工前的准备工作提供参考。

6. 制定施工方案制定施工方案是建设工程施工的重要环节。

根据施工范围和施工要求，确定施工方案，包括施工步骤、施工顺序、施工方法等内容。

同时，还需要与相关部门和施工单位进行沟通，确保施工方案的合理性和可行性。

7. 确定施工技术要求施工技术是建设工程施工的核心内容。

根据施工范围和施工要求，确定施工技术要求，包括施工质量、施工标准、施工工艺等方面的要求。

同时，还需要对施工技术进行培训和指导，确保施工质量和安全。

二、施工放线施工放线是建设工程施工的重要环节。

通过施工放线，可以确定建筑物的位置、尺寸、形状等具体要求，为后续施工提供准确的参考。

施工放线工作主要包括以下内容：1. 施工放线准备在进行施工放线前，首先需要准备必要的施工工具和设备，包括放线仪、测量仪器、标志杆等。

建筑工程施工放线步骤建筑工程土建施工阶段放线, 大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员(专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少)4个定位桩。

放线工具为“GPS"或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m,这样比较准确，首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线,用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩（至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”.基础施工采用外控法，即打好控制桩，用经纬仪投测轴线.4主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的),根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“GPS"或“全站仪”。

2土方开挖阶段土方开挖阶段放线,一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺,尺寸要大一点，一般6、8、10m,这样比较准确，首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核,根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程. 后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）,最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩(至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层。

直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

建筑工程施工放线步建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施匚和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板, 在龙门板上用施工线拉一个大至的直角线，尽1：把线拉紧，然后用勾股定理釆用钢尺合尺，尺寸要大一点，一般6、8、10m,这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施匸平面图进行放线的。

放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。
