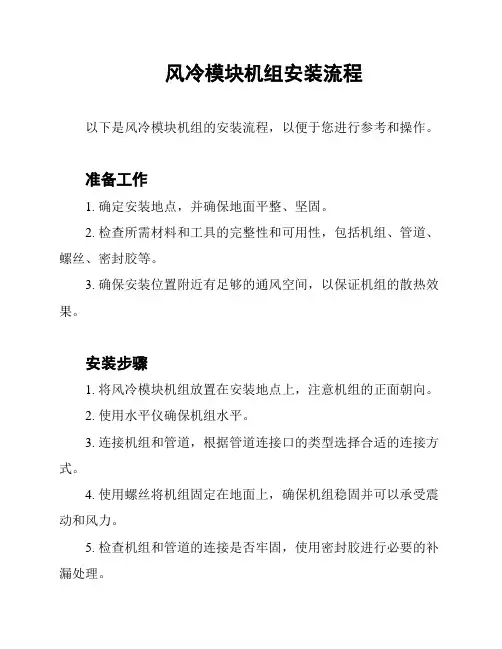

风冷模块机组安装流程
以下是风冷模块机组的安装流程，以便于您进行参考和操作。
准备工作
1. 确定安装地点，并确保地面平整、坚固。
2. 检查所需材料和工具的完整性和可用性，包括机组、管道、螺丝、密封胶等。
3. 确保安装位置附近有足够的通风空间，以保证机组的散热效果。
安装步骤
1. 将风冷模块机组放置在安装地点上，注意机组的正面朝向。
2. 使用水平仪确保机组水平。
3. 连接机组和管道，根据管道连接口的类型选择合适的连接方式。
4. 使用螺丝将机组固定在地面上，确保机组稳固并可以承受震动和风力。
5. 检查机组和管道的连接是否牢固，使用密封胶进行必要的补漏处理。
6. 检查机组的电气连接，确保电源线与机组正确连接并接通电源。
验收和测试
1. 完成安装后，对机组进行全面的验收和测试。
2. 检查机组各部件的工作状态，确保无异常情况。
3. 进行机组的功能测试，包括启停、制冷、制热等。
4. 检查机组的噪音和振动情况，确保在正常范围内。
安全注意事项
1. 在安装过程中，确保工作区域安全，避免发生意外伤害。
2. 确保电源断开并遵循正确的电气连接步骤，以避免电击风险。
3. 注意机组和管道的重量和尺寸，在搬运和安装过程中避免受
伤或损坏。
以上就是风冷模块机组的安装流程，希望对您有所帮助。
如有
更多问题，请及时与我们联系。

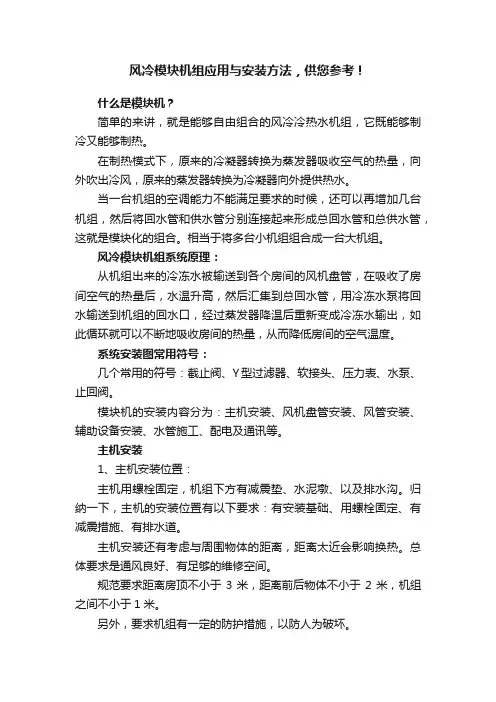

风冷模块机组应用与安装方法，供您参考！什么是模块机？简单的来讲，就是能够自由组合的风冷冷热水机组，它既能够制冷又能够制热。
在制热模式下，原来的冷凝器转换为蒸发器吸收空气的热量，向外吹出冷风，原来的蒸发器转换为冷凝器向外提供热水。
当一台机组的空调能力不能满足要求的时候，还可以再增加几台机组，然后将回水管和供水管分别连接起来形成总回水管和总供水管，这就是模块化的组合。
相当于将多台小机组组合成一台大机组。
风冷模块机组系统原理：从机组出来的冷冻水被输送到各个房间的风机盘管，在吸收了房间空气的热量后，水温升高，然后汇集到总回水管，用冷冻水泵将回水输送到机组的回水口，经过蒸发器降温后重新变成冷冻水输出，如此循环就可以不断地吸收房间的热量，从而降低房间的空气温度。
系统安装图常用符号：几个常用的符号：截止阀、Y型过滤器、软接头、压力表、水泵、止回阀。
模块机的安装内容分为：主机安装、风机盘管安装、风管安装、辅助设备安装、水管施工、配电及通讯等。
主机安装1、主机安装位置：主机用螺栓固定，机组下方有减震垫、水泥墩、以及排水沟。
归纳一下，主机的安装位置有以下要求：有安装基础、用螺栓固定、有减震措施、有排水道。
主机安装还有考虑与周围物体的距离，距离太近会影响换热。
总体要求是通风良好、有足够的维修空间。
规范要求距离房顶不小于3米，距离前后物体不小于2米，机组之间不小于1米。
另外，要求机组有一定的防护措施，以防人为破坏。
2、主机泄漏检查：系统平衡压力一般与环境温度下对应的饱和压力接近。
机组就位后还应进行逐级泄漏检查，方法是：观察机组上自带的压力表或用复合压力表测量系统的平衡压力，要求与环境温度下对应的饱和压力接近。
我们给出下面一个对应表：这是R22的饱和压力表，比如说现在环境温度是35℃，压力表的读数应该就是12.5公斤，只要接近这个读数就说明主机没有泄漏，如果低于这个数值较多，比如11.5公斤，就说明系统可能有泄漏，需要检漏。
风冷模块机组安装流程1. 预安装准备在进行风冷模块机组的安装前，需要做一些预安装准备工作。
- 建立安装计划：确定安装位置，计划所需时间和资源。
- 准备所需工具和材料：例如螺丝刀、扳手、螺栓等工具，以及机组所需的附件和配件。
- 清理安装区域：确保安装区域干净整洁，避免尘土和障碍物对机组的影响。
2. 安装底座在完成预安装准备后，可以开始进行机组的实际安装。
首先，需要安装底座。
- 将底座放置在预定位置上，并使用水平仪进行水平校准。
- 使用正确的螺栓和螺母将底座固定在地面上。
3. 安装机组安装底座后，可以开始安装风冷模块机组。
- 将机组小心地放置在底座上，并与底座进行对齐。
- 使用正确的螺丝和螺母将机组固定在底座上。
- 接好机组的电源线和管路，确保连接牢固且密封。
4. 连接电力和控制系统安装机组后，需要进行电力和控制系统的连接。
- 连接机组的电力线到配电箱或断路器上。
- 确保电力线的接线正确，并进行绝缘测试。
- 连接机组的控制线到相应的控制系统上。
- 测试机组的控制系统是否正常工作。
5. 调试和测试安装完成后，需要对机组进行调试和测试，确保其正常运行。
- 打开机组的电源，检查是否有异常声音或异常震动。
- 检查机组的各项功能是否正常，例如启动、制冷、加热等。
- 根据机组的操作手册进行详细的测试和调试流程。
6. 完成安装安装流程的最后一步是完成安装并准备投入使用。
- 检查机组的整体安装质量和密封情况。
- 清理安装现场，将多余的材料和工具清理干净。
- 确保安装区域的安全，并将安装记录和相关文件整理归档。
以上就是风冷模块机组安装的基本流程。
在进行安装前，请务必仔细阅读机组的安装说明和操作手册，确保按照正确的步骤进行安装，减少错误和故障的发生。
风冷模块安装、调试、维修要点风冷模块安装、调试、维修要点%一、安装：1、机组四周留有1.5 米以上的检修空间，如果是多模块机组，则机组与机组之间应该至少留有40CM的检修空间。
否则的话有可能造成机组的换热不良和机组的故障无法进行检修，最终导致用户的投诉。
8ms L "Q2、机组应尽量避免日晒雨淋，建议加盖防雨防晒棚，但应保证出风口上方有3 米以上的通风空间，以利于散热，否则有可能造成空气换热不良最终导致效果差，引起用户投诉。
3、机组与基础之间要加装10-20MMI的防震垫，如果基础为槽钢的话，必须在机组与槽钢之间加装防震垫，再对槽钢进行固定。
4、机组的进水管路之前必须加装水过滤器，建议选择16-40 目的过滤网，注意安装时一定要垂直向下安装，不得倒装，否则容易引起管路的故障，最终导致系统问题的发生。
5n u"e;q i6C5、膨胀水箱应安装在系统最高处1---1.5 米处，水箱容量约为整个系统水容量的3/100。
6、所有的阀门和法兰周围应全部进行保温处理，防止冷凝水的产生。
7、水泵与机组、水泵与系统水管路应采用软连接，同时管道和水泵应自设支架，以避免机组受力。
防止损坏软连接和机组8、手操器与机组的连接一定要一一对应(GND +12V A、B),如果是多模块机组，一定要从主模块进行连接，并且子模块只连接主模块通讯线的GND A、B,不得将+12V进行连接,防止将端子排损坏。
9、电源线一定要按照对应的电工手册进行选择,原则上只能够一个机组配置一个空气开关,不得从主机或其他机组上并联电源。
10、水泵的连动控制在电控箱内的端子为1 和4,它们之间的电压是220V交流电，可通过一个交流接触器对水泵进行连动控制。
防止在冬季出现冻坏蒸发器的现象的发生。
11、在端子排上有一个1、3 接口，它可以外接一个小于5A, 220V的交流报警设备。
4…二、机组的调试。
1.调试前的准备工作：a.检查电源线的线径是否符合标准，并检查是否按照标准在端子排上固定主电源线。
MODULAR AIR-COOLED CHILLER (HEAT PUMP)目录一、安全注意事项--------------------------------------------------------------2二、适用范围及特点-----------------------------------------------------------3三、产品及主要部件介绍-----------------------------------------------------4四、型号说明、技术参数及外形尺寸---------------------------------------51、型号说明----------------------------------------------------------------52、外形尺寸----------------------------------------------------------------5五、安装与调试-----------------------------------------------------------------61、安装基础图-----------------------------------------------------------62、机组的安装-----------------------------------------------------------73、水系统的安装---------------------------------------------------------84、电气安装-------------------------------------------------------------145、开机调试------------------------------------------------------------27六、维护保养----------------------------------------------------------------28七、故障分析与维修--------------------------------------------------------29八、售后服务------------------------------------------------------------------30九、配件的安装说明--------------------------------------------------------31对于不同系列型号的机组，冷媒冲注量不一样，必须依据铭牌为准，按照说明书正确操作维护！1MODULAR AIR-COOLED CHILLER (HEAT PUMP)二．适用范围及特点适用范围模块化风冷式冷（热）水机组创新性运用了模块化设计方案，使该系列机组在具有普通整体风冷冷（热）水机组特点的同时，还兼备应用灵活、安装方便的特点，包含从TCA201到TCA312多种冷量，C、D、N、F多个系列上百个规格供选择。
