第1篇一、工程概述风冷模块机组施工工程是一项综合性工程，主要包括模块机组的设计、安装、调试及验收等环节。
该工程广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共场所，为用户提供舒适、健康的室内环境。
二、施工准备1. 施工方案：根据工程需求，制定详细的施工方案，包括施工流程、材料设备、人员安排等。
2. 材料设备：采购符合国家标准的模块机组、管道、阀门、保温材料等设备。
3. 人员安排：组织专业施工队伍，包括施工负责人、技术员、电工、焊工、管道工等。
4. 施工现场：对施工现场进行清理，确保施工环境整洁、安全。
三、施工流程1. 模块机组安装：根据设计图纸，将模块机组放置在指定位置，确保水平、垂直。
2. 管道安装：按照设计要求，安装冷冻水、冷却水、冷媒水管道，并进行试压、吹扫。
3. 阀门安装：安装管道上的阀门，确保阀门开启灵活、密封性良好。
4. 电气系统安装：安装电源线路、控制线路、保护线路等，并进行调试。
5. 保温施工：对管道、阀门等设备进行保温处理，防止热量损失。
6. 模块机组调试：启动模块机组，进行试运行，确保机组运行稳定、性能良好。
四、施工注意事项1. 严格遵循施工方案，确保施工质量。
2. 选用合格的材料设备，保证工程安全可靠。
3. 加强施工现场管理，确保施工环境整洁、安全。
4. 严格按照操作规程进行施工，避免发生安全事故。
5. 加强施工过程中的沟通协调，确保工程顺利进行。
五、工程验收1. 施工单位提交工程验收报告，包括施工图纸、施工记录、材料设备清单等。
2. 验收单位组织专业人员对工程进行验收，包括外观质量、设备性能、系统运行等方面。
3. 验收合格后，工程交付使用。
六、总结风冷模块机组施工工程是一项复杂的系统工程，需要严谨的施工方案、专业的施工队伍和完善的施工管理。
通过以上施工流程和注意事项，确保工程顺利进行，为用户提供优质的空调服务。
第2篇随着现代化建筑对空调系统的需求日益增长，风冷模块机组凭借其高效、节能、安装便捷等优点，已成为空调工程中的热门选择。

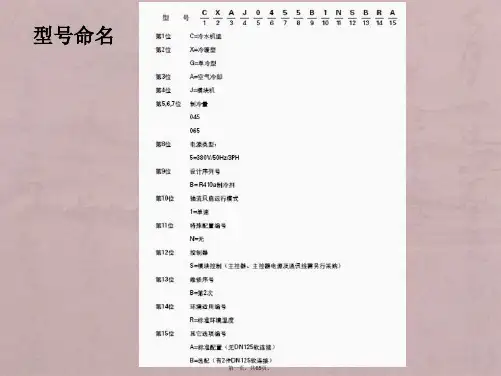

目录第一章选型 (1)1．概述 (1)1.1产品概述 (1)1.2机组命名规则 (1)1.3功能介绍 (2)2.机组外形图及性能参数 (3)2.1外形图 (3)2.2机组性能参数 (5)2.3产品能力修正 (6)第二章安装与调试 (8)1.安装前准备 (8)2.主机安装 (9)2.1主机安装 (9)2.2水系统安装 (11)2.3电气接线 (12)3.试运转 (15)3.1水压实验、水管路保温 (15)3.2冷媒水的充注与试运转 (15)3.3工程验收 (18)第三章使用及维护保养 (20)1.线控器的操作说明 (20)1.1线控器面板说明 (20)1.2线控器的操作说明 (20)1.3液晶显示说明 (21)2主机的保养与维护 (23)2.1日常操作 (23)2.2机组运行情况检查与记录 (23)2.3机组的检查与清洁 (23)2.4冷冻水的检查与清洁 (23)2.5电气检查及维护 (24)2.6其他注意保养和维护事项 (24)3.参数设置 (24)4.故障代码 (26)第一章选型1．概述1.1产品概述WACM风冷冷热水机组，WFI中国推出的新一代风冷热泵中央空调产品，在设计上紧紧围绕高效性、舒适性、智能性、可靠性等特点，机组以结构紧凑，外形精巧、运行安全、可自由组合拼装、灵活搭配多台风机盘管、空气处理机组等末端的诸多优点，广泛应用于工厂、车站、宾馆、酒店、别墅、写字楼等中型商用场所。
产品特点：◇电子膨胀阀节流、控制精确，人体更舒适采用500步调节精度的电子膨胀阀，配合电脑程序控制调节，制冷剂流量调节范围更大、控制精度更高；采用主动除霜控制逻辑，可瞬间满负荷进入除霜状态，实现快速除霜；◇立式风侧换热器设计，换热效率更高风侧换热器立式设计，避免了V型结构底部风流短路现象，有效换热可提高10%，并彻底解决冬季结露问题；◇模块化设计，投资分散，操作便捷任意模块可作为主模块设计，与其他机组协调按照实际工况需求运行；无限制模块组合，模块组合数量和型号不限，可根据用户需要组合拼装；◇省电节能，运行宁静双或多系统设计使机组可根据负荷的大小自动调节能量，使机组长期运行在最佳经济工况点附近；高效节能的名牌涡旋制冷压缩机，高效率风机，名牌高效板式换热器使您在享受高品质生活的同时，大大降低您的支出费用。
快速安装指南一个电口模块物品清单：产品简介：一本快速安装指南TP-LINK推出万兆/2.5G/千兆光口转电口模块，可分别用于交换机等网络设备的SFP+/SFP 端口，并通过网线实现数据传输。
TL-SM510U采用可热插拔的SFP+封装，最高支持10Gbps速率，通过超六类网线传输距离可达30m。
TL-SM410U采用可热插拔的SFP封装，最高支持2.5Gbps速率，通过超五类网线传输距离可达100m。
TL-SM310U采用可热插拔的SFP封装，最高支持1Gbps速率，通过超五类网线传输距离可达100m。
Copyright © 2021 普联技术有限公司版权所有，保留所有权利声明7103503909 REV1.1.1本指南中产品图片仅为示意，请以实际机型为准应用拓扑网线电口模块当交换机闲置网口不足时，可将电口模块插入设备的光口，并通过网线直接与对端的RJ45端口进行连接。
电口模块插入交换机的光口安装步骤1、取出电口模块，将模块正向插入光口。
注意保持黄色锁扣处于紧扣的状态。
2、将模块向槽内轻轻推入，直至与主机槽底紧紧相接，安装到位时，会听到清脆 的金属弹片声。
随后，插入网线。
正向插入向内轻轻推入插入网线万兆SFP+电口模块 ⸺TL-SM510U 2.5G SFP电口模块⸺TL-SM410U 千兆SFP电口模块⸺TL-SM310U部件名称PCB PCBA焊点元器件金属结构件塑胶结构件纸质配件玻璃光盘线缆铅(Pb)及其化合物汞(Hg)及其化合物镉(Cd)及其化合物六价铬(Cr(VI))化合物多溴二苯醚(PBDE)有毒有害物质或元素○○○○○○○○○○○○○○○○○○○○○○○○○○○多溴联苯(PBB)○○○○○○○○○○○○○○○○○○此环保使用期限只适用于产品在用户手册所规定的条件下工作。
○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
本表格依据SJ/T 11364的规定编制。
品号：20010040036 版号：KMS1106-A0模块式风冷冷热水机组KMS015D(R)(2)(H)-10～KMS360D(R)(2)(H)-0C安装使用本机组之前，请认真阅读本说明书，并妥善保管附录２ 状态号码列表附录３ 机器参数设置494847附录１ 故障代码查询44231911432目 录前言 安全注意事项 第一章 机组外观尺寸及电路图 第二章 机组的搬运及安装 第三章 水系统调试、试运转及日常维护保养 第四章 机组操作 第五章 故障分析及处理前言1. 尊敬的客户，感谢您选用国祥空调产品，本公司产品均经严格的品质管理及性能测试合格后方可出厂，请您放心使用。
2. 产品保修期内，任何因产品质量问题造成机组故障，经本公司认定后，我们将提供免费周到的服务。
3. 如因搬运、天灾、战争等不可控制的因素，或未按本使用手册操作保养或经非本公司人员擅自修理、改造所引起的故障和缺陷，将不列入产品保修范围之内。
4. 产品保修期为：产品试车运转后12个月或产品交货后18个月，以先到期者为准。
5. 本公司拥有对本手册的最终解释权。
安全注意事项机组搬运、安装、调试及使用过程中，请用户务必遵守以下安全注意事项，以免对机组或人体造成不必要损害。
若因未能遵守以下安全注意事项而造成机组故障或人体伤害，本公司概不负任何责任。
1. 机组吊装前请确认机组底座上用于起吊的吊耳紧固螺栓无松动。
2. 机组吊装时应注意周围人员的安全，注意防止机组倾斜而沿吊索滑脱。
3. 机组搬运、安装和操作期间，不得损害机组配件或对机组进行人为拆装或破坏。
4. 空调水系统必须由具备相应资质的专业安装人员严格按水系统图安装，且对于多模块机组水路需按同程配管，以保证各模块水系统阻力和流量平衡，必要时应配置流量平衡阀。
5. 请由专业电工严格按电工法规及本公司电气装置要求对机组电源进线和机组接地保护进行施工。
6. 机组运转时严禁用手触摸电气元件、电源配线、压缩机及其它运转部件，以免造成人体伤害。

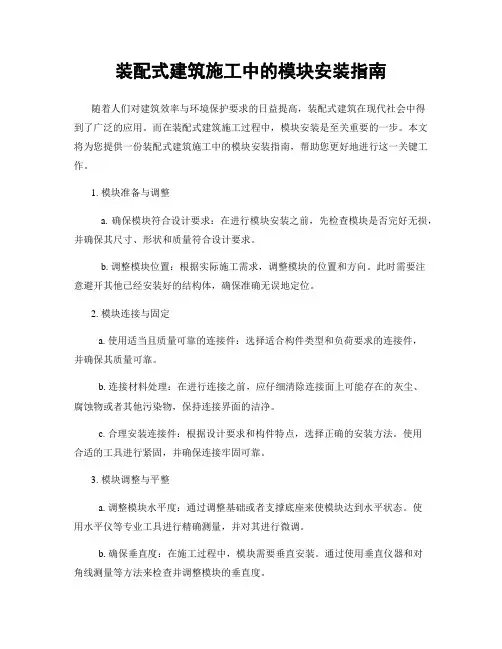

装配式建筑施工中的模块安装指南随着人们对建筑效率与环境保护要求的日益提高，装配式建筑在现代社会中得到了广泛的应用。
而在装配式建筑施工过程中，模块安装是至关重要的一步。
本文将为您提供一份装配式建筑施工中的模块安装指南，帮助您更好地进行这一关键工作。
1. 模块准备与调整a. 确保模块符合设计要求：在进行模块安装之前，先检查模块是否完好无损，并确保其尺寸、形状和质量符合设计要求。
b. 调整模块位置：根据实际施工需求，调整模块的位置和方向。
此时需要注意避开其他已经安装好的结构体，确保准确无误地定位。
2. 模块连接与固定a. 使用适当且质量可靠的连接件：选择适合构件类型和负荷要求的连接件，并确保其质量可靠。
b. 连接材料处理：在进行连接之前，应仔细清除连接面上可能存在的灰尘、腐蚀物或者其他污染物，保持连接界面的洁净。
c. 合理安装连接件：根据设计要求和构件特点，选择正确的安装方法。
使用合适的工具进行紧固，并确保连接牢固可靠。
3. 模块调整与平整a. 调整模块水平度：通过调整基础或者支撑底座来使模块达到水平状态。
使用水平仪等专业工具进行精确测量，并对其进行微调。
b. 确保垂直度：在施工过程中，模块需要垂直安装。
通过使用垂直仪器和对角线测量等方法来检查并调整模块的垂直度。
4. 建筑密封处理a. 选择合适的密封材料：根据建筑结构和设计要求，选择合适的密封材料，如硅酮等。
确保其具备耐候性、耐化学腐蚀性，并能够有效防止漏水、漏风等问题。
b. 密封材料处理：在施工过程中，清除可能存在于被密封表面上的污染物、油渍或灰尘等。
然后使用合适的工具将密封材料填充到密封缝隙中，并确保其均匀紧实。
c. 密封材料检测：在施工完成后，通过可靠的检测方法对密封材料进行质量检验。
如有需要，可以进行补充或修复。
5. 安全措施a. 佩戴个人防护装备：在模块安装过程中，必须佩戴合适的个人防护装备，如安全帽、手套和防滑鞋等。
b. 确保安全操作：严格遵守相关的安全操作规程，并与团队成员保持良好的沟通和配合。
风冷模块空调机组施工方案一、施工前准备1.1 确认施工现场的环境，确保施工区域清洁、无杂物，且通风良好。
1.2 检查所需材料、工具及设备是否齐全，包括但不限于风冷模块空调机组、安装支架、螺丝、电线、管道等。
1.3 对施工人员进行安全教育和技术培训，确保他们了解施工流程和注意事项。
二、模块安装与固定2.1 根据施工图纸确定机组的安装位置，确保机组水平放置且平稳。
2.2 使用安装支架和螺丝将机组固定在墙面上，确保固定牢固，防止振动和噪音。
三、风扇连接与调整3.1 根据图纸要求，将风扇与机组连接，确保连接处密封良好，防止漏风。
3.2 调整风扇的角度和方向，确保空气流通顺畅，提高散热效果。
四、冷凝器安装与调整4.1 将冷凝器安装在指定位置，确保其与机组连接紧密，无泄漏。
4.2 根据实际情况调整冷凝器的角度和位置，以提高散热效果。
五、电路连接与测试5.1 按照电气图纸要求，进行电源线和控制线的连接，确保连接正确、牢固。
5.2 对电路进行测试，检查电源是否正常，控制功能是否有效。
六、启动测试与调试6.1 在确保所有安装和连接工作完成后，进行机组的启动测试。
6.2 观察机组运行状态，检查是否有异常声音、振动或泄漏等现象。
6.3 根据测试结果进行必要的调试和优化，确保机组运行稳定、高效。
七、施工质量检查7.1 对整个施工过程进行质量检查，确保所有安装和连接工作符合要求。
7.2 检查机组及其附件的完好性和可靠性，确保无损坏或遗漏。
八、施工安全与防护8.1 在施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
8.2 使用合格的防护设备和工具，如安全帽、手套、护目镜等，降低施工风险。
8.3 设置警示标识和隔离措施，防止非施工人员进入施工区域。
九、施工验收与交付9.1 完成所有施工工作后，进行施工验收，确保机组及其附件的安装和连接工作符合设计要求和质量标准。
9.2 准备相关的竣工资料和技术文件，如施工图纸、施工记录、测试报告等。

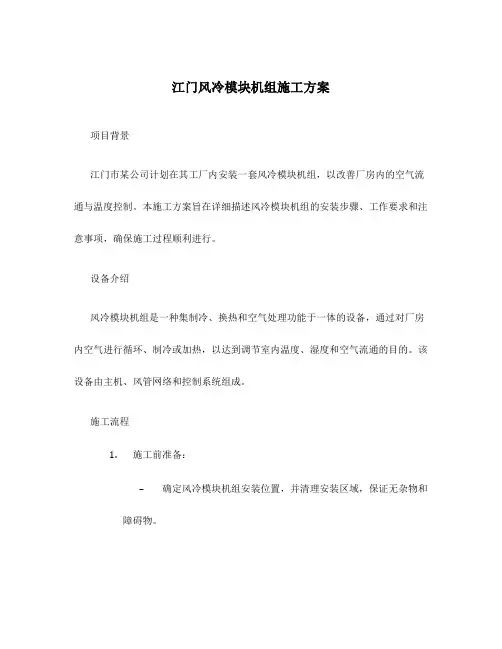

江门风冷模块机组施工方案项目背景江门市某公司计划在其工厂内安装一套风冷模块机组，以改善厂房内的空气流通与温度控制。
本施工方案旨在详细描述风冷模块机组的安装步骤、工作要求和注意事项，确保施工过程顺利进行。
设备介绍风冷模块机组是一种集制冷、换热和空气处理功能于一体的设备，通过对厂房内空气进行循环、制冷或加热，以达到调节室内温度、湿度和空气流通的目的。
该设备由主机、风管网络和控制系统组成。
施工流程1.施工前准备：–确定风冷模块机组安装位置，并清理安装区域，保证无杂物和障碍物。
–检查风冷模块机组及相关设备的完好性和数量是否与购买订单一致，并记录好相关信息。
–确定施工人员和监督人员，并做好安全防护措施。
2.架设风管网络：–根据风冷模块机组安装位置和厂房结构，设计风管网络的布局和尺寸，并绘制施工图纸。
–根据施工图纸，安装支架并固定烟囱和风管，确保其稳固和密封性。
–根据风管尺寸和布局，制作和连接风管，并进行密封处理，以防止气体泄漏和能量损失。
3.安装主机：–根据风冷模块机组的型号和尺寸，使用吊装设备将主机安装在预定位置上，并确保其水平和稳固。
–根据主机使用说明书，连接主机与风管网络，并进行绝缘处理和接地连接。
–安装和连接主机的电气控制系统，进行功能测试，确保主机正常工作。
4.完成调试和测试：–对整个风冷模块机组进行综合测试，包括主机的制冷、换热和空气处理功能。
–通过调整控制系统参数，确保主机运行稳定，并达到预定的温度、湿度和空气流通要求。
–对风管网络进行密封测试，检查是否有气体泄漏和风管连接是否牢固。
5.施工后验收：–由相关部门进行施工后验收，检查施工是否符合安全和质量要求。
–填写验收报告，并交给项目负责人和客户，确认施工结果和设备运行情况。
–对施工中存在的问题和不足进行整改，并及时解决。
工作要求和注意事项1.施工人员必须具备相关的资格和经验，熟悉风冷模块机组的安装和调试流程。
2.施工现场必须严格按照相关安全规范操作，包括穿戴好安全防护装备、使用符合标准的工具和设备等。
一．作业场地布置要求及前期准备加工场地现场应有空旷的成品堆放地，便于运输，场地道路应畅通，通风良好，并应设置必要的消防器材，场地保持清洁，文明施工。
安装现场应整洁，材料保管妥善，人员分工明确。
管道、附件和设备安装前，必须清除污垢杂物。
施工中断或完成时的敞口处，应临时封堵，严谨将工具、物件放置管内。
给水系统在使用前，应用水冲洗干净.在施工过程中，与其他工种的配合应及时，加强互相协作，注意保护建筑成品，并及时填写各项施工验收技术材料。
（1）.风冷模块安装前期准备工作：1、机组运到安装现场，应仔细检查，对照装箱单检查所有项目，如发现机组损坏，缺少零部件，或运输过程中造成损坏，应通知销售部。
2、用户需提供不变形的刚性基础或混凝土底座，基础尺寸的大小参照机组四肢定位孔尺寸，机组的基础也可采用框架式结构，框架安放于承重梁或承重柱上，并保证框架具有承载超出机组本身重量130%的能力和基础的平整度。
、3、位便于搬运，用户应使用叉车或吊车。
使用吊车时，应当有合适的隔离物来保护机组顶部和侧面板。
搬运过程中，机组应保持水平状态，避免因鲁莽操作而损坏机组。
4、安装位置选择。
风冷模块机组可安装在户外地面、屋顶或其他合适的位置。
同事应考虑以下因素：排气阀门必须设在水系统的最高点。
在水系统最低点安装合适的排水塞或阀门。
水管必须保温，以防止热量散失和冷凝水形成。
系统管道的安装连接要根据国家和当地暖通规范进行。
机组和水泵连入系统要用避震软接头，同时管道及水泵要自设支架，以免机组受力。
严谨在未冲净管路时就打开机组进出口截止阀。
二．模块机组安装要求及规范（1）.模块机组吊装、安装注意事项：1.机组在搬运移动时应尽量保持水平，切勿倾斜30度以上，吊具上部应有支撑杆，以免伤及设备;2.机组可安装于屋顶或室外庭院，且支撑面须有足够的强度，能承受机组运行时的重量;3.机组不应安装在灰尘大、污物多、有腐蚀性气体和湿度大的场合;4.机组安装场合须留有足够的空间(前后左右各1.5米以上)以供散热和方便维修人员进出;5.机组就位时，应将防震软垫放于机组底框下，调整机组成水平后方可紧固底脚螺栓;6.机组应尽量避免日晒、雨淋，建议加盖防雨防晒棚，但应保证出风口上方有3米以上的空间，以利空气的流通;7.空调系统水管路安装、保温，应由专业人员设计指导、并执行暖通空调安装规范的相应规定：8.外部水管路系统必须安装防震软接头、过滤器、电子除垢仪、止逆阀、排水阀、排气阀、截止阀、膨胀水箱;膨胀水箱应安装在高于系统最高处1—1.5米：水箱容量约为整个系统水量的1/10;排气阀应安装在系统最高处与膨胀水箱之间;（2）.风冷热泵机组必须安装在通风散热良好的场所。
风冷模块机组中央空调安装注意事项：
1.机组在搬运移动时应尽量保持水平，切勿倾斜30度以上，吊具上部应有支撑杆，以免伤及设备;
2.机组可安装于屋顶或室外庭院，且支撑面须有足够的强度，能承受机组运行时的重量;
3.机组不应安装在灰尘大、污物多、有腐蚀性气体和湿度大的场合;
4.机组安装场合须留有足够的空间(前后左右各1.5米以上)以供散热和方便维修人员进出;
5.机组就位时，应将防震软垫放于机组底框下，调整机组成水平后方可紧固底脚螺栓;
6.机组应尽量避免日晒、雨淋，建议加盖防雨防晒棚，但应保证出风口上方有3米以上的空间，以利空气的流通;
7.空调系统水管路安装、保温，应由专业人员设计指导、并执行暖通空调安装规范的相应规定：
8.外部水管路系统必须安装防震软接头、过滤器、电子除垢仪、止逆阀、排水阀、排气阀、截止阀、膨胀水箱;膨胀水箱应安装在高于系统最高处1—1.5米：水箱容量约为整个系统水量的1/10;排气阀应安装在系统最高处与膨胀水箱之间;
--河南惠银环保工程有限公司。
超级模块+三联供模块安装使用说明一、机组运行范围二、安装位置的选择：1、安装前请仔细阅读随机产品说明书2、机组必须安装在通风条件良好的位置，3、安装位置应便于调试和维修，预留检修间隙4、安装位置应远离强电、强磁场直接作用的地方5、机组必须要安装减震装置，以防止震动传至建筑物6、尽可能不要将机组安装在日晒雨淋的环境里，如有可能可安装一个遮蔽物三、水系统设计按经济流速选用的水流速推荐值水系统设计按经济流速选用的水流速推荐值管道种类推荐流速m/s 管道种类推荐流速m/s水泵吸入口 1.2-2.1 冷却水管 1.0-2.4水泵压出口 2.4-3.6 分水器 1.0-1.5供回水干管 1.0-2.0 集水器 1.0-1.5供回水支管0.5-0.7 排水管 1.2-2.0四、配件的选择：1、阀门1.1、所选阀门的规格应与安装的管道大小一致1.2、小于DN50时可选用球阀、闸阀或截止阀1.3、大于DN50（包括DN50）时，推荐选用蝶阀2、过滤器过滤精度不小于60目3、水流开关机组出厂时已配置水流开关，用户无需另外配装五、管道的安装1、主机使用侧和热源侧的进/出水口与水系统的供、回水管道必须采用柔性连接，循环水泵的进/出水口也必须采用柔性连接，以防止震动通过主机和水泵传播至建筑物；2、主机使用侧和热源侧的循环水泵的进口端必须安装一个Y型过滤器，以防止焊渣或其它杂质损坏设备；3、主机房的管道在安装时应采用弹簧减震支架，避免管路将震动传递至建筑物；4、冷、热水管道同时安装应符合下列规定:（1）上、下平行安装时热水管应在冷水管上方。
（2）垂直平行安装时热水管应在冷水管左侧。
六、管路保温要求所有管道均按要求采用橡塑保温，保温厚度不少于30mm（如果用其它保温材料，保温效果不能差于上述所用材料）七、水泵的选型及注意事项1、根据现场条件和所选机组的水流量等因素来确定2、水泵在安装时必须采取减振措施3、如果所需水泵为立式管道泵时，建议不要使用弹簧减震。
风冷模块机组的主要特点1、是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组，即冷凝器为翅片式换热器，蒸发器为水氟换热应用的换热器，如套管、壳管及板式换热器等。
2、作为冷热源兼用型的一体化设备，风冷热泵省却了冷却塔、冷却水泵、锅炉以及相应管道系统等多种辅件，系统结构简单，安装空间节省，维护管理方便而且节约能源，尤其适用于水源缺乏区域。
3、风冷热泵机组通常是许多冬冷夏热，既无供热锅炉，又无供热热网，或热网供热时间短、不稳定，要求全年空调的暖通工程设计中优先选用的有效补充。
4、其与风机盘管、空调箱等末端装置所组成的集中、半集中式中央空调系统具有布置灵活、控制方式多样等优点。
机组工作原理制冷模式制冷模式：压缩机排出的制冷剂高温气体在风侧换热器中冷凝成液体，经节流装置节流降压，进入水侧换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的空调用水经过水侧换热器后被冷却降温。
制热模式制热模式：压缩机排出的制冷剂高温气体在水侧换热器中冷凝成液体，经节流装置节流降压，进入风侧换热器，吸收热量蒸发后回到压缩机，完成一个制热循环；同时，从室内来的空调用水经过水侧换热器后被加热升温。
机组一般结构及配置特点几种换热器比较热回收概念如下图，在lgP-H图中2点到5点的过程为整个冷凝过程2点到3点是制冷剂的过热段显热放热过程3点到4点是制冷剂的潜热放热过程4点到5点是制冷剂的过冷段显热放热过程部分热回收指部分利用制冷剂的冷凝热加热生活用水，水温高于冷凝温度（上图2—3过程）；全部热回收指制冷剂过热蒸气冷却、冷凝和过冷，冷凝热全部回收加热生活用水，水温低于冷凝温度（上图2—5过程）。
部分热回收：只利用压缩机出口蒸汽显热，蒸汽显热一般占全部冷凝热的15﹪左右，其它的冷凝热在冷凝器中被风机带走；全热回收：利用全部的冷凝热。
全热回收与部分热回收比较机组热回收内部结构与特点机组热回收内部结构与特点风冷热泵全热回收—制冷此时与普通风冷冷水机组一样使用,提供空调用冷冻水。
