风冷模块机组安装

风冷模块式冷热水机组设计安装指引3.系统部件a)化霜温控器固定位置：感温包绑在蒸发器回气管上；工作状态：a.感受-5℃时，且b.机组运行55分钟。

结束状态：a.感受+5 ℃时, 或b.除霜10分钟。

b)制热热水温控开关固定位置：感温包绑在出水管下方；工作状态：35.3 ℃ ~53.3 ℃可调（出厂设定为45 ℃），顺时针旋转，温度升高。

c)制冷冷水温控开关固定位置：感温包绑在出水管下方；工作状态：4 ℃ ~17.1 ℃可调（出厂设定为7 ℃）。

d)制冷防冻开关设计、安装指引水管连接将水管接到机组一侧的进水、出水口。

供水系统应注意以下事项：1）循环水采用软化水。

2）水流量不能低于机组标称值。

3）需配备适当流量和压头的水循环泵。

4）建议安装有适当容量的绝热贮水箱，以免负荷太小，频繁启动机组而降低压缩机的使用寿命。

5）必须有供水安全阀门。

6）必须配备膨胀水箱，以适应供水系统中因气温变化而造成的水体积的变动。

7）排气阀门必须设置在机组进出水管连接处。

8）将截止阀设在机组进出水连接管处。

9）在水系统最低点设定合适的排水塞或开关。

10）水管必须绝热，以防止热量散失和冷凝水凝固。

11）机组出厂时已配有水流开关，用户无需自行配备。

12）水系统安装请参考“水系统安装图”安装。

（见下图）13）随机多附带一个水过滤网，在调试完毕后，请更换水过滤网。

14）在注水前，应确保管道中不会有沙粒、石子、生锈的铁屑、脱落的锡焊渣或其它杂质，以免损坏热交换器。

冲洗供水系统时，建议旁通该机。

水过滤器应当安装在机组回水管上。

15）对水系统，要求客户每半个月检查一次。

1.多台25/30/35KW并联，同程式连接（推荐）2.多台25/30/35KW并联，同程式连接（不推荐）3.65KW总出水感温包安装位置说明：1)＜7个模块以内的连接方式，同程式连接（推荐）：2)＜7个模块以内的连接方式，同程式连接（不推荐）：4.8-16个模块的连接方式，左右并行连接；同程式连接（推荐）：5.8-16个模块的连接方式，前后并行连接；同程式连接（推荐）：6.8-16个模块的连接方式，前后并行连接；同程式连接（推荐）：建议使用两个线控器分别对两个水泵控制。

我们根据目前的中央空调市场了解到。

风冷木块在规格为上主要有65Kw 和130kW。

设备的市场价大概在5~5.7万左右，根据不同的供货渠道，不同工程规模，价位会有所差别。

另外如果含安装费的话是按照所装台数来进行核算的。

有的厂家会免费安装因此，具体的报价请结合生产商来确定。

影响价格的因素有：
1.整个生命周期成本，电源，冷却IP等级，冷水机组制冷量；
2.蒸发量，蒸发材料，蒸发器，冷凝器材料；
3.电容器容量，环境温度，风扇电机的类型，噪声水平，内部管道材料；
4.压缩机数量，类型的压缩机，电路的冰箱，冷却液的要求，流体排气温度数。

（一）制冷量小于116kw的场合，以选用涡旋压缩机为主;在116kw～700kw的场合，以选用螺杆机为宜;在700kw～1054kw的场合，以选用螺杆机或离心机为宜；在1785kw以上的场合，应选择离心机。

（二）安装的机组数量应按工程规模的大小、空调负荷的变化而定。

一般选2～8台。

对于双压缩机的模块机，最多可以8台并联，即1台主机、7台子机;对于4压缩机的模块机，最多可以4台并联，即1台主机、3台子机。

风冷模块机组的安装费不同的公司会有不同的报价，建议消费多进行对比来了解。

风冷模块机组安装流程
以下是风冷模块机组的安装流程，以便于您进行参考和操作。

准备工作
1. 确定安装地点，并确保地面平整、坚固。

2. 检查所需材料和工具的完整性和可用性，包括机组、管道、螺丝、密封胶等。

3. 确保安装位置附近有足够的通风空间，以保证机组的散热效果。

安装步骤
1. 将风冷模块机组放置在安装地点上，注意机组的正面朝向。

2. 使用水平仪确保机组水平。

3. 连接机组和管道，根据管道连接口的类型选择合适的连接方式。

4. 使用螺丝将机组固定在地面上，确保机组稳固并可以承受震动和风力。

5. 检查机组和管道的连接是否牢固，使用密封胶进行必要的补漏处理。

6. 检查机组的电气连接，确保电源线与机组正确连接并接通电源。

验收和测试
1. 完成安装后，对机组进行全面的验收和测试。

2. 检查机组各部件的工作状态，确保无异常情况。

3. 进行机组的功能测试，包括启停、制冷、制热等。

4. 检查机组的噪音和振动情况，确保在正常范围内。

安全注意事项
1. 在安装过程中，确保工作区域安全，避免发生意外伤害。

2. 确保电源断开并遵循正确的电气连接步骤，以避免电击风险。

3. 注意机组和管道的重量和尺寸，在搬运和安装过程中避免受
伤或损坏。

以上就是风冷模块机组的安装流程，希望对您有所帮助。

如有
更多问题，请及时与我们联系。

图解风冷模块及热回收机组工程安装要点一热回收的水流量根据机组的热回收量为制冷量的20-25%和接管口（DN25），并减少系统的阻力和减少管道及其它配件的投入，建议每台机组的热回收水量为1-1.5m3/h。

二热回收管路的防冻1、为防止冬天热回收系统在不使用时被冻裂，建议在冬天不使用时，把热回收系统的水排放干净。

2、所有管道都必须做保温，保温材料为20mm橡塑保温或同等保温效果的保温材料。

三热回收启动条件必要条件：热回收循环水泵必须开启，且主机也必须要开启。

水泵的控制方式：1、根据热回收水箱水温控制；2、手动控制；3、与机组联动。

四气流不畅采用玻璃棉软管送风，每个风机盘管3根-4根150MM 直径的玻璃棉软管，分别为8M、10M、5M，连接出风口，夏天制冷效果差。

5M风管出风量较大、8M、10M风管出风量很小室内效果很差，内机窝风严重。

将风管直径改大为200MM-250MM；将风管长度减至6m 以内故障排除。

五气流短路室内：空调的送风口离空调的回风口太近（一般在1.5米以上），或离室内排风口太近（一般在1.5米以上）。

六冬天效果不好夏天制冷效果好冬天制热效果差，冬天时室内天花板与工作台温差＞７℃。

原设计：1、采用侧送顶回的送回风方式，送风口采用格栅风口；2、采用顶送顶回的送回风方式，送风口采用方形散流器。

整改后：充一采用可调百叶送风口，效果较好。

七冷凝水排不出空调箱外：1、工程(图A)存在以下现象：空调箱蒸发器集水盘的水不能排出，流到风机段使电机受潮或泡坏电机；停机时水从空调箱流出地面（说明）。

工程冷凝水管没有按机型标准制作。

2、对策：按图B制作冷凝水管：其中公式内长度单位为：MML=X+H+(1.5*排水管直径) X=2H H=25.4*(1+机组静压/249)。

排水管保应保持坡度，管路过长时在回水弯后装置排气口。

八超出机组工作范围：模块机组属于商用中央空调机组，在夏天时运行制冷模式，冬天运行制热模式，但有些商家用做其他用途，如工业冷水机组（全年运行制冷）从而引起以下后果：1、机组不正常运行（如；低压过低）；2、机组寿命缩短。

模块化风冷热泵冷水机组技术说明书4、工作原理及系统构成4．1工作原理LSRFMI I I／LSFMI I I模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的；制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。

制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。

4．2系统构成模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。

夏季运行时，制冷剂循环路线为：压缩机—四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机；冬季运行时，经四通阀切换，制冷剂路线为：压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机4．2．1制冷系统4．2．1．1压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。

压缩机的效率直接决定了制冷系统能效比的高低。

LSRFMIII／LSFMIII系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。

电机为两极，50HZ，电压380V。

压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。

美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。

风冷模块机组安装流程1. 预安装准备在进行风冷模块机组的安装前，需要做一些预安装准备工作。

- 建立安装计划：确定安装位置，计划所需时间和资源。

- 准备所需工具和材料：例如螺丝刀、扳手、螺栓等工具，以及机组所需的附件和配件。

- 清理安装区域：确保安装区域干净整洁，避免尘土和障碍物对机组的影响。

2. 安装底座在完成预安装准备后，可以开始进行机组的实际安装。

首先，需要安装底座。

- 将底座放置在预定位置上，并使用水平仪进行水平校准。

- 使用正确的螺栓和螺母将底座固定在地面上。

3. 安装机组安装底座后，可以开始安装风冷模块机组。

- 将机组小心地放置在底座上，并与底座进行对齐。

- 使用正确的螺丝和螺母将机组固定在底座上。

- 接好机组的电源线和管路，确保连接牢固且密封。

4. 连接电力和控制系统安装机组后，需要进行电力和控制系统的连接。

- 连接机组的电力线到配电箱或断路器上。

- 确保电力线的接线正确，并进行绝缘测试。

- 连接机组的控制线到相应的控制系统上。

- 测试机组的控制系统是否正常工作。

5. 调试和测试安装完成后，需要对机组进行调试和测试，确保其正常运行。

- 打开机组的电源，检查是否有异常声音或异常震动。

- 检查机组的各项功能是否正常，例如启动、制冷、加热等。

- 根据机组的操作手册进行详细的测试和调试流程。

6. 完成安装安装流程的最后一步是完成安装并准备投入使用。

- 检查机组的整体安装质量和密封情况。

- 清理安装现场，将多余的材料和工具清理干净。

- 确保安装区域的安全，并将安装记录和相关文件整理归档。

以上就是风冷模块机组安装的基本流程。

在进行安装前，请务必仔细阅读机组的安装说明和操作手册，确保按照正确的步骤进行安装，减少错误和故障的发生。

风冷模块机组安装实施方案一、前期准备工作。

在进行风冷模块机组的安装之前，需要做好充分的前期准备工作。

首先，要对安装现场进行认真的勘察和测量，确保安装空间和设备尺寸的匹配性。

其次，要对安装所需的材料和工具进行清点和准备，确保安装过程中所需的一切都能够顺利进行。

同时，还需要制定详细的安装计划和安全措施，以确保安装过程的顺利进行和安全性。

二、安装过程。

1. 就位固定。

将风冷模块机组运至安装现场后，首先要进行就位固定。

根据勘察和测量的结果，确定安装位置，并进行地面的清理和平整。

然后，将机组放置到预定位置，并进行固定，确保机组在使用过程中不会出现晃动或移位的情况。

2. 连接管路。

在机组就位固定后，需要进行管路的连接工作。

根据设计图纸和管路连接要求，进行管道的连接和固定，确保管道连接牢固、密封性好。

同时，还需要对管路进行压力测试，确保管道连接的质量和安全性。

3. 电气连接。

在管路连接完成后，需要进行电气连接工作。

根据机组的电气要求和现场的电气设施情况，进行电气线路的连接和接地工作。

同时，还需要进行电气系统的调试和检测，确保机组的电气设施正常运行和安全可靠。

4. 调试运行。

在所有连接工作完成后，需要对机组进行调试运行。

首先进行机组的空载试运行，检查各项设备和系统的运行情况。

然后进行负载试运行，检查机组的实际工作性能和效果。

同时，还需要对机组进行性能和安全性的检测，确保机组的正常运行和安全可靠。

三、安装验收。

在机组调试运行完成后，需要进行安装验收工作。

对机组的安装质量和运行性能进行全面检查和评估，确保机组的安装质量和性能达到设计要求和标准要求。

同时，还需要进行安全性的检测和评估，确保机组的安全可靠。

最终，对安装过程中的问题和不足进行总结和改进，提高安装质量和效率。

四、安装总结。

风冷模块机组的安装工作是一个复杂而又重要的工程，需要充分的前期准备和严格的安装实施方案。

通过本文档提出的安装实施方案，可以有效地指导和管理风冷模块机组的安装工作，确保安装质量和安全性，提高安装效率和效果。

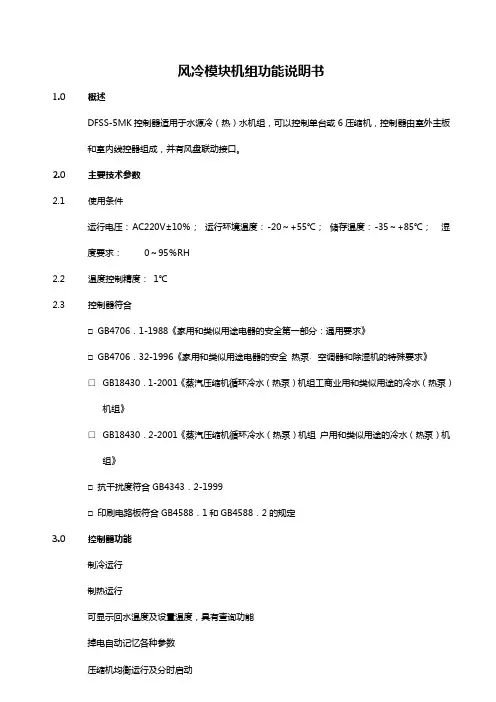

风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0主要技术参数2.1使用条件运行电压：AC220V±10％；运行环境温度：-20～+55℃；储存温度：-35～+85℃；湿度要求：0～95％RH2.2温度控制精度：1℃2.3控制器符合□GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
