蒸气压缩式制冷的理论循环1. 单级蒸气压缩式制冷的理论循环的形式单级蒸气压缩式制冷的理论循环是在逆卡诺循环的基础上，作了如下变化：（1）节流阀代替膨胀机；（2）干压缩代替湿压缩。
循环的特点是制冷剂在压缩机的吸入状态和冷凝器的出口状态都是饱和状态，又将理论循环称为饱和循环。
当然，理论循环还保留逆卡诺循环的其它假定。
循环原理图和循环状态点在T－S图上的表示如图1-2、图1-3所示。
单级蒸气压缩式制冷循环由压缩机、冷凝器、节流阀和蒸发器四大部件组成。
制冷剂在循环过程中各点的状态分别是：压缩机吸入口状态1为低温低压的饱和蒸气；压缩机压缩后状态2为高温高压的过热蒸气状态；冷凝器出口状态3为常温高压的饱和液体状态；节流阀图1-2 理论循环原理图图1-3理论循环在T-S图上的表示出口状态4为低温低压的湿蒸气状态（由大部分低温饱和液体和小部分低温饱和蒸气组成）。
将这四个状态点的特性列成表来表示，见表1-1。
单级蒸气压缩式制冷理论循环各状态点特性表1-1循环过程中，各设备的作用是：压缩机起到了压缩和输送制冷剂，并造成蒸发器的低压作用；冷凝器起到了将低温物体的热量和压缩功转变的热量传给环境的作用；蒸发器则起到了吸收被冷却物体的热量的作用；节流阀起到节流降压、调节流量的作用。
制冷压缩机和节流阀将制冷系统分成高低压两个部分，高压部分从压缩机出口到节流阀进口；低压部分从节流阀出口到压缩机进口。
通过制冷循环，制冷剂不断吸收被冷却物体的热量，使被冷却物体温度维持在所需较低温度的水平，达到制冷的目的。
2. 单级蒸气压缩式制冷的理论循环在压焓图上的表示制冷循环中各过程的功量与热量的变化在压焓图中均可用过程初、终态制冷剂的焓值变化来计算，制冷工程广泛应用压焓图分析计算制冷循环。
（1）压焓图压焓图的示意图见1-4。
压焓图是以绝对压力为纵坐标（为了缩小图面，用对数坐标，其上的压力数值不需换算），以比焓为横坐标来表示制冷剂的状态。
二线、三区域、五种状态、六条等参数线。
制冷技术单级蒸气压缩式制冷循环单级蒸气压缩式制冷循环是一种常用的制冷技术，广泛应用于家用、商用及工业领域。
该制冷循环通过压缩制冷剂，使其在高温高压下变成高温高压气体，然后通过冷凝器对其进行冷却并变成高压液体，最后通过膨胀阀使其变成低温低压液体，完成整个循环过程。
单级蒸气压缩式制冷循环主要由四个部分组成，分别是压缩机、冷凝器、膨胀阀和蒸发器。
这些部分都有各自的功能和特点，下面将逐一介绍。
1. 压缩机：是整个制冷循环的核心部分，其作用是将低压低温制冷剂压缩成高温高压气体。
在压缩机内部，制冷剂通过旋转或往复运动的活塞被压缩，使其温度和压力都升高，然后排出到冷凝器中。
2. 冷凝器：主要作用是对高温高压气体进行冷却，使其冷却成高压液体。
在冷凝器中，高压气体通过散热器散发出热量，同时被冷却的制冷剂也变成高压液体。
3. 膨胀阀：是制冷循环中的节流装置，其作用是将高压液体膨胀成低温低压液体。
膨胀阀的流道十分窄小，制冷剂在经过时会发生流速的急剧降低，从而产生一定的压缩膨胀效应，使其温度和压力都降低。
4. 蒸发器：主要作用是对低温低压液体进行蒸发，从而吸收蒸发时需要的热量。
在蒸发器中，低温低压液体通过翅片式散热器散发出热量，同时由于蒸发带走了一定的热量，制冷剂变成低温低压气体，然后重新进入压缩机进行再次压缩。
以上四个部分形成的制冷循环流程是一个不断循环的过程，从而达到制冷的目的。
制冷循环中每个部件的功能及性能特点，都对整个制冷循环的效率、能耗有很大的影响。
因此，在实际应用中需要根据具体的环境和要求，选择合适的制冷剂和设备，调整制冷循环的工作参数，以满足不同的制冷需求。

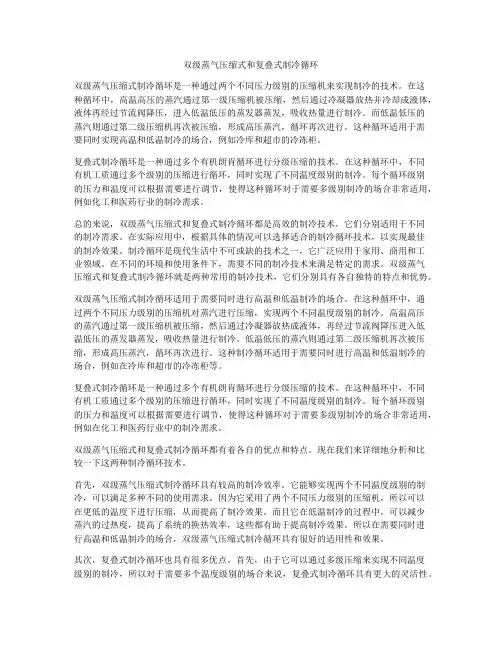

双级蒸气压缩式和复叠式制冷循环双级蒸气压缩式制冷循环是一种通过两个不同压力级别的压缩机来实现制冷的技术。
在这种循环中，高温高压的蒸汽通过第一级压缩机被压缩，然后通过冷凝器放热并冷却成液体，液体再经过节流阀降压，进入低温低压的蒸发器蒸发，吸收热量进行制冷。
而低温低压的蒸汽则通过第二级压缩机再次被压缩，形成高压蒸汽，循环再次进行。
这种循环适用于需要同时实现高温和低温制冷的场合，例如冷库和超市的冷冻柜。
复叠式制冷循环是一种通过多个有机朗肯循环进行分级压缩的技术。
在这种循环中，不同有机工质通过多个级别的压缩进行循环，同时实现了不同温度级别的制冷。
每个循环级别的压力和温度可以根据需要进行调节，使得这种循环对于需要多级别制冷的场合非常适用，例如化工和医药行业的制冷需求。
总的来说，双级蒸气压缩式和复叠式制冷循环都是高效的制冷技术，它们分别适用于不同的制冷需求。
在实际应用中，根据具体的情况可以选择适合的制冷循环技术，以实现最佳的制冷效果。
制冷循环是现代生活中不可或缺的技术之一，它广泛应用于家用、商用和工业领域。
在不同的环境和使用条件下，需要不同的制冷技术来满足特定的需求。
双级蒸气压缩式和复叠式制冷循环就是两种常用的制冷技术，它们分别具有各自独特的特点和优势。
双级蒸气压缩式制冷循环适用于需要同时进行高温和低温制冷的场合。
在这种循环中，通过两个不同压力级别的压缩机对蒸汽进行压缩，实现两个不同温度级别的制冷。
高温高压的蒸汽通过第一级压缩机被压缩，然后通过冷凝器放热成液体，再经过节流阀降压进入低温低压的蒸发器蒸发，吸收热量进行制冷。
低温低压的蒸汽则通过第二级压缩机再次被压缩，形成高压蒸汽，循环再次进行。
这种制冷循环适用于需要同时进行高温和低温制冷的场合，例如在冷库和超市的冷冻柜等。
复叠式制冷循环是一种通过多个有机朗肯循环进行分级压缩的技术。
在这种循环中，不同有机工质通过多个级别的压缩进行循环，同时实现了不同温度级别的制冷。
