轴的设计、计算、校核

机械设计中轴的强度设计与校核轴是在机械设施中的主要构成零件之一。

全部在机械设施上，用于作展转运动的传动零件，都要先把其装入于轴上才能够把运动和动力传达出去，与此同时，还要经过轴承和机架联接，因此就构成了一个以轴为基准的组合体—轴系零件。

因为在不一样的机器里，轴发挥的作用常常不一样。

而轴的构造主假如由以下的要素决定的：轴在整个设施中的安装地点和发挥的作用，轴上安装的全部零件的种类和大小，载荷的性质、大小、方向和详细散布状况，以及轴的加工流程等。

进行合理的轴的构造设计就要保证：轴上全部零件能够合理地部署，在合理的受力的状况下，轴能够进一步提升强度和刚度；轴和轴上零件要有比较固定的工作地点；轴上零件能够方便地进行装拆调整。

一般来说，在设计时，我们首当其冲的就是考虑轴的作用。

依据作用，为轴选择相应的资料，一般轴的毛坯主假如由圆钢、锻造或焊接获取，因为锻造质量难以保证轴有足够的强度和刚度，因此轴极少会采纳铸件作毛坯。

轴的构成部分有三大块。

轴上被支承，安装轴承的部分叫轴颈；支承轴上零件，安装轮毂的部分称为轴头；联络轴头和轴颈的部分称为轴身。

轴颈上安装转动轴承时，直径尺寸必定要依据转动轴承的国标尺寸来选择，尺寸公差和表面粗拙度必定要依据国家规定的标准来选用；轴头的尺寸必定要联合轮毂的尺寸来做出选择，轴身尺寸确准时要尽可能地保证轴颈与轴头的过渡合理，特别是要根绝截面尺寸变化过大，与此同时，还要有较好的工艺性。

假如在设计时，我们从装置能否简单这一角度来考虑：则合理的设计非定位轴肩，使轴上不一样零件在安装时尽可能减少不用要的配合面；为了保证简单装置，轴端要设计成45°的倒角；在装键的轴段，要保证键槽凑近轴与轮毂先接触的直径变化处，以保证在安装时，零件上的键槽与轴上的键简单瞄准；采纳过盈配合时，考虑到装置的方便性，直径变化能够用于锥面过渡等。

2.轴的强度校核方法2.1 强度校核的定义：强度校核实质上就是对轴的资料或设施的力学性能做好检测工作，并改良轴的设计的一种方式，而且这类方式是不会损坏资料和设计性能的。

轴得设计、计算、校核以转轴为例,轴得强度计算得步骤为:一、轴得强度计算1、按扭转强度条件初步估算轴得直径机器得运动简图确定后,各轴传递得P与n为已知,在轴得结构具体化之前,只能计算出轴所传递得扭矩,而所受得弯矩就是未知得。

这时只能按扭矩初步估算轴得直径,作为轴受转矩作用段最细处得直径dmin,一般就是轴端直径。

根据扭转强度条件确定得最小直径为:(mm)式中:P为轴所传递得功率(KW)n为轴得转速(r/min)Ao为计算系数,查表3若计算得轴段有键槽,则会削弱轴得强度,此时应将计算所得得直径适当增大,若有一个键槽,将d min增大5％,若同一剖面有两个键槽,则增大10％。

以dmin为基础,考虑轴上零件得装拆、定位、轴得加工、整体布局、作出轴得结构设计。

在轴得结构具体化之后进行以下计算。

2、按弯扭合成强度计算轴得直径l)绘出轴得结构图2)绘出轴得空间受力图3)绘出轴得水平面得弯矩图4)绘出轴得垂直面得弯矩图5)绘出轴得合成弯矩图6)绘出轴得扭矩图7)绘出轴得计算弯矩图8)按第三强度理论计算当量弯矩:式中:α为将扭矩折合为当量弯矩得折合系数,按扭切应力得循环特性取值:a)扭切应力理论上为静应力时,取α=0、3。

b)考虑到运转不均匀、振动、启动、停车等影响因素,假定为脉动循环应力,取α=0、59。

c)对于经常正、反转得轴,把扭剪应力视为对称循环应力,取α=1(因为在弯矩作用下,转轴产生得弯曲应力属于对称循环应力)。

9)校核危险断面得当量弯曲应力(计算应力):式中:W为抗扭截面摸量(mm3),查表4。

为对称循环变应力时轴得许用弯曲应力,查表1。

如计算应力超出许用值,应增大轴危险断面得直径。

如计算应力比许用值小很多,一般不改小轴得直径。

因为轴得直径还受结构因素得影响。

一般得转轴,强度计算到此为止。

对于重要得转轴还应按疲劳强度进行精确校核。

此外,对于瞬时过载很大或应力循环不对称性较为严重得轴,还应按峰尖载荷校核其静强度,以免产生过量得塑性变形。

轴的设计计算轴的计算通常都是在初步完成结构设计后进行校核计算，计算准则是满足轴的强度和刚度要求。

一、轴的强度计算进行轴的强度校核计算时，应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。

对于仅仅承受扭矩的轴(传动轴),应按扭转强度条件计算；对于只承受弯矩的轴（心轴），应按弯曲强度条件计算；对于既承受弯矩又承受扭矩的轴（转轴），应按弯扭合成强度条件进行计算，需要时还应按疲劳强度条件进行精确校核。

此外，对于瞬时过载很大或应力循环不对称性较为严重的轴，还应按峰尖载荷校核其静强度，以免产生过量的塑性变形。

下面介绍几种常用的计算方法：按扭转强度条件计算。

1、按扭转强度估算轴的直径对只受转矩或以承受转矩为主的传动轴，应按扭转强度条件计算轴的直径。

若有弯矩作用，可用降低许用应力的方法来考虑其影响。

扭转强度约束条件为：[]式中：为轴危险截面的最大扭剪应力(MPa)；为轴所传递的转矩(N.mm)；为轴危险截面的抗扭截面模量()；P为轴所传递的功率(kW)；n为轴的转速(r/min)；[]为轴的许用扭剪应力(MPa)；对实心圆轴，,以此代入上式，可得扭转强度条件的设计式：式中：C为由轴的材料和受载情况决定的系数。

当弯矩相对转矩很小时，C值取较小值，[]取较大值；反之，C取较大值，[]取较小值。

应用上式求出的值，一般作为轴受转矩作用段最细处的直径，一般是轴端直径。

若计算的轴段有键槽，则会削弱轴的强度，作为补偿，此时应将计算所得的直径适当增大，若该轴段同一剖面上有一个键槽，则将d增大5%，若有两个键槽，则增大10%。

此外，也可采用经验公式来估算轴的直径。

如在一般减速器中，高速输入轴的直径可按与之相联的电机轴的直径估算：；各级低速轴的轴径可按同级齿轮中心距估算，。

几种轴的材料的[]和C值轴的材料Q2351Cr18Ni9Ti354540Cr,35SiMn,2Cr13,20CrMnTi []12～2012～2520～3030～4040～52160～135148～125135～118118～107107～982、按弯扭合成强度条件校核计算对于同时承受弯矩和转矩的轴，可根据转矩和弯矩的合成强度进行计算。

2.1.1概述轴是机械中非常重要的零件，用来支承回转运动零件，如带轮、齿轮、蜗轮等，同时实现同一轴上不同零件间的回转运动和动力的传递。

1. 轴的分类根据工作过程中轴的中心线形状的不同，轴可以分为：直轴和曲轴。

根据工作过程中的承载不同，可以将轴分为：∙传动轴：指主要受扭矩作用的轴，如汽车的传动轴。

∙心轴：指主要受弯矩作用的轴。

心轴可以是转动的，也可以是不转动的。

∙转轴：指既受扭矩，又受弯矩作用的轴。

转轴是机器中最常见的轴。

根据轴的外形，可以将直轴分为光轴和阶梯轴；根据轴内部状况，又可以将直轴分为实心轴和空。

2. 轴的设计⑴ 轴的工作能力设计。

主要进行轴的强度设计、刚度设计，对于转速较高的轴还要进行振动稳定性的计算。

⑵ 轴的结构设计。

根据轴的功能，轴必须保证轴上零件的安装固定和保证轴系在机器中的支撑要求，同时应具有良好的工艺性。

一般的设计步骤为：选择材料，初估轴径，结构设计，强度校核，必要时要进行刚度校核和稳定性计算。

校核结果如不满足承载要求时，则必须修改原结构设计结果，再重新校核。

3. 轴的材料轴是主要的支承件，常采用机械性能较好的材料。

常用材料包括：∙碳素钢：该类材料对应力集中的敏感性较小，价格较低，是轴类零件最常用的材料。

常用牌号有：30、35、40、45、50。

采用优质碳钢时，一般应进行热处理以改善其性能。

受力较小或不重要的轴，也可以选用Q235、Q255等普通碳钢。

∙合金钢：对于要求重载、高温、结构尺寸小、重量轻等使用场合的轴，可以选用合金纲。

合金钢具有更好的机械性能和热处理性能，但对应力集中较敏感，价格也较高。

设计中尤其要注意从结构上减小应力集中，并提高其表面质量。

∙铸铁：对于形状比较复杂的轴，可以选用球墨铸铁和高强度的铸铁。

它们具有较好的加工性和吸振性，经济性好且对应力集中不敏感，但铸造质量不易保证。

2.1.2 轴的结构设计根据轴在工作中的作用，轴的结构取决于：轴在机器中的安装位置和形式，轴上零件的类型和尺寸，载荷的性质、大小、方向和分布状况，轴的加工工艺等多个因素。

材料力学课程设计计算说明书设计题目：曲柄轴的强度设计、疲劳强度校核及刚度计算数据号：7.7-6学号：姓名：指导教师：目录一、设计目的 (3)二、设计任务和要求 (3)2.1、设计计算说明书的要求 (3)2.2、分析讨论及说明书部分的要求 (4)2.3、程序计算部分的要求 (4)三、设计题目 (4)3.1、数据1）画出曲柄轴的内力图 (5)2）设计主轴颈D和曲柄颈直径d (8)3）校核曲柄臂的强度 (9)4）校核主轴颈飞轮处的疲劳强度 (15)5）用能量法计算A端截面的转角yθ，zθ (16)四、分析讨论及必要说明 (20)五、设计的改进措施及方法 (20)六、设计体会 (21)七、参考文献 (21)附录一.流程图 (24)二.C语言程序 (25)三．计算输出结果 (28)一、设计目的本课程设计是在系统学完材料力学课程之后，结合工程实际中的问题，运用材料力学的基本理论和计算方法，独立地计算工程中的典型零部件，以达到综合利用材料力学知识解决工程实际问题的目的。

同时，可以使学生将材料力学的理论和现代计算方法及手段融为一体，既从整体上掌握了基本理论和现代计算方法，又提高了分析问题、解决问题的能力；既是对以前所学知识（高等数学、工程图学、理论力学、算法语言、计算机和材料力学等）的综合运用，又为后续课程的学习打下基础，并初步掌握工程设计思路和设计方法，使实际工作能力有所提高。

具体有一下六项：(1).使所学的材料力学知识系统化、完整化。

(2).在系统全面复习的基础上，运用材料力学知识解决工程实际中的问题。

(3).由于选题力求结合专业实际，因而课程设计可把材料力学与专业需要结合起来。

(4).综合运用以前所学的各门课程的知识（高等数学、工程图学、理论力学、算法语言、计算机等），使相关学科的知识有机地联系起来。

(5).初步了解和掌握工程实际中的设计思路和设计方法。

(6).为后续课程的教学打下基础。

二、设计任务和要求参加设计者要系统复习材料力学课程的全部基本理论和方法，独立分析、判断设计题目的已知条件和所求问题，画出受力分析计算简图和内力图，列出理论依据并到处计算公式，独立编制计算机程序，通过计算机给出计算结果，并完成设计计算说明书。

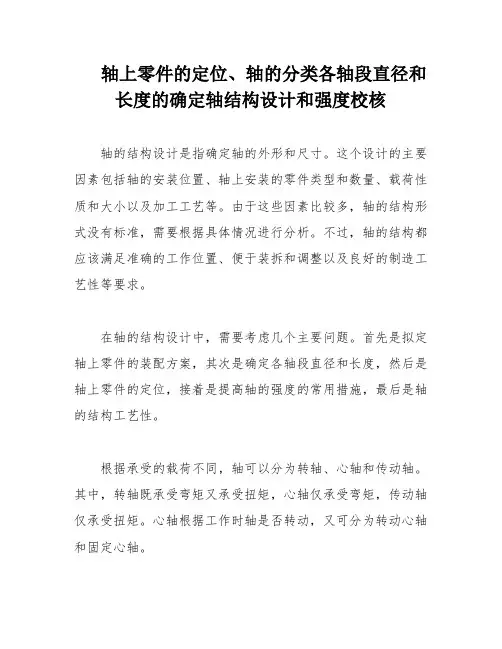

轴上零件的定位、轴的分类各轴段直径和长度的确定轴结构设计和强度校核轴的结构设计是指确定轴的外形和尺寸。

这个设计的主要因素包括轴的安装位置、轴上安装的零件类型和数量、载荷性质和大小以及加工工艺等。

由于这些因素比较多，轴的结构形式没有标准，需要根据具体情况进行分析。

不过，轴的结构都应该满足准确的工作位置、便于装拆和调整以及良好的制造工艺性等要求。

在轴的结构设计中，需要考虑几个主要问题。

首先是拟定轴上零件的装配方案，其次是确定各轴段直径和长度，然后是轴上零件的定位，接着是提高轴的强度的常用措施，最后是轴的结构工艺性。

根据承受的载荷不同，轴可以分为转轴、心轴和传动轴。

其中，转轴既承受弯矩又承受扭矩，心轴仅承受弯矩，传动轴仅承受扭矩。

心轴根据工作时轴是否转动，又可分为转动心轴和固定心轴。

轴的材料主要是碳钢和合金钢。

碳钢比合金钢价廉，对应力集中的敏感性较低，因此在一般工作温度下采用碳钢制造尤为广泛。

45号钢是最常用的碳钢。

合金钢比碳钢具有更高的力学性能和更好的淬火性能，因此在传递大动力、要求减小尺寸与质量、提高轴颈的耐磨性以及处于高温或低温条件下工作的轴，常采用合金钢。

在选择钢的种类和决定钢的热处理方法时，应该根据强度与耐磨性而不是轴的弯曲或扭转刚度。

可以选择强度较低的钢材，然后通过增大轴的截面面积来提高轴的刚度。

各种热处理和表面强化处理对提高轴的抗疲劳强度都有显著的效果。

高强度铸铁和球墨铸铁具有良好的吸振性和耐磨性，可以用于制造外形复杂的轴。

下表列出了轴的常用材料以及它们的主要力学性能。

轴的定位是为了防止轴上零件在工作时出现沿轴向或周向的相对运动。

除了那些需要游动或空转的零件，其他轴上零件都需要进行必要的轴向和周向定位，以保证它们的正确工作位置。

轴上零件的轴向定位可以通过轴肩、套筒、圆螺母、轴端挡圈和轴承端盖等部件来实现。

轴肩分为定位轴肩和非定位轴肩两种。

虽然采用轴肩定位是最方便可靠的方法，但是它会使轴的直径加大并且轴肩处会引起应力集中。

一、轴的分类按承受的载荷不同, 轴可分为：转轴——工作时既承受弯矩又承受扭矩的轴。

如减速器中的轴。

虚拟现实。

心轴——工作时仅承受弯矩的轴。

按工作时轴是否转动，心轴又可分为：转动心轴——工作时轴承受弯矩，且轴转动。

如火车轮轴。

固定心轴——工作时轴承受弯矩，且轴固定。

如自行车轴。

虚拟现实。

传动轴——工作时仅承受扭矩的轴。

如汽车变速箱至后桥的传动轴。

固定心轴转动心轴转轴传动轴二、轴的材料轴的材料主要是碳钢和合金钢。

钢轴的毛坯多数用轧制圆钢和锻件，有的则直接用圆钢。

由于碳钢比合金钢价廉，对应力集中的敏感性较低，同时也可以用热处理或化学热处理的办法提高其耐磨性和抗疲劳强度，故采用碳钢制造尤为广泛，其中最常用的是45号钢。

合金钢比碳钢具有更高的力学性能和更好的淬火性能。

因此，在传递大动力，并要求减小尺寸与质量，提高轴颈的耐磨性，以及处于高温或低温条件下工作的轴，常采用合金钢。

必须指出：在一般工作温度下（低于200℃），各种碳钢和合金钢的弹性模量均相差不多，因此在选择钢的种类和决定钢的热处理方法时，所根据的是强度与耐磨性，而不是轴的弯曲或扭转刚度。

但也应当注意，在既定条件下，有时也可以选择强度较低的钢材，而用适当增大轴的截面面积的办法来提高轴的刚度。

各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（如喷丸、滚压等），对提高轴的抗疲劳强度都有着显著的效果。

高强度铸铁和球墨铸铁容易作成复杂的形状，且具有价廉，良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，可用于制造外形复杂的轴。

轴的常用材料及其主要力学性能见表。

三、轴的结构设计轴的结构设计包括定出轴的合理外形和全部结构尺寸。

轴的结构主要取决于以下因素：轴在机器中的安装位置及形式；轴上安装的零件的类型、尺寸、数量以及和轴联接的方法；载荷的性质、大小、方向及分布情况；轴的加工工艺等。

由于影响轴的结构的因素较多，且其结构形式又要随着具体情况的不同而异，所以轴没有标准的结构形式。

第三节 轴轴的强度计计算、设计计步骤与与设计实例例一．按抗扭强强度计算小直对于传动轴直径，然后进轴，因只受转进行轴的结构矩，可只按转构设计，并用转矩计算轴的弯扭合成强度的直径；对于度校核。

于转轴，先用用此法估算轴的最 对偿弯实心圆轴扭 对于转轴，也弯矩对轴的强扭转的强度条 τ也可用上式初步强度的影响。

条件为0.2T T W ==步估算轴的直由上式可写二．定，M 截面 式中 T P—— n—— [ τ] d——W T ——d ≥C——由轴的通过9-2式按弯扭组合轴的结构设就可以画出对于一般钢e M W σ=e M =式中，e σ为V 分别为水平面的抗弯截面T——轴传递—轴传递的功—轴的转速(r ——许用扭—轴的最小直—轴的抗弯截=的材料和受载式求出的轴的合强度计算设计完成后，轴出轴的受力简钢制的轴，可e=为当量应力（平面和垂直面面系数（mm 递的工作转矩功率(kW)；r／min)；扭转切应力；直径，估算时如截面模量。

=载情况所决定表9－4 几的直径d，应按算 轴上零件的位简图，然后就可按第三强度M =MPa）；e M 为的弯矩（N·3），W=0.1T 3[]dτ≤ 直径，但必须出计算轴的直，也是轴承受如果该处有一 定的系数，其几种轴用材料按表圆整成标位置也确定下可以进行弯扭理论进行强度1[σ−≤为当量弯矩（mm）；T 为;为根3d α据 须把轴的许用直径公式：用扭转切应力 (9-1) 力适当降低，以补受的扭矩，(一个键槽，应(N·mm)；将所算的最小小直径增加5％； （9-2） 其值见表9-4.料的[及C ]τ值标准直径，作下来，外加载扭合成强度计度计算。

强度]b b（N·mm）；M 为轴传递的转矩据转矩性质而作为转轴的最载荷和支反力计算，其具体度条件为为合成弯矩（矩（N·mm）而定的折合因最小直径。

力作用点也相体步骤如下：应确（N·mm）；；W 为轴的危因数。

轴的设计计算轴的计算通常都是在初步完成结构设计后进行校核计算，计算准则是满足轴的强度和刚度要求。

一、轴的强度计算进行轴的强度校核计算时，应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。

对于仅仅承受扭矩的轴(传动轴),应按扭转强度条件计算；对于只承受弯矩的轴（心轴），应按弯曲强度条件计算；对于既承受弯矩又承受扭矩的轴（转轴），应按弯扭合成强度条件进行计算，需要时还应按疲劳强度条件进行精确校核。

此外，对于瞬时过载很大或应力循环不对称性较为严重的轴，还应按峰尖载荷校核其静强度，以免产生过量的塑性变形。

下面介绍几种常用的计算方法：按扭转强度条件计算。

1、按扭转强度估算轴的直径对只受转矩或以承受转矩为主的传动轴，应按扭转强度条件计算轴的直径。

若有弯矩作用，可用降低许用应力的方法来考虑其影响。

扭转强度约束条件为：[]式中：为轴危险截面的最大扭剪应力(MPa)；为轴所传递的转矩(N.mm)；为轴危险截面的抗扭截面模量()；P为轴所传递的功率(kW)；n为轴的转速(r/min)；[]为轴的许用扭剪应力(MPa)；对实心圆轴，,以此代入上式，可得扭转强度条件的设计式：式中：C为由轴的材料和受载情况决定的系数。

当弯矩相对转矩很小时，C值取较小值，[]取较大值；反之，C取较大值，[]取较小值。

应用上式求出的值，一般作为轴受转矩作用段最细处的直径，一般是轴端直径。

若计算的轴段有键槽，则会削弱轴的强度，作为补偿，此时应将计算所得的直径适当增大，若该轴段同一剖面上有一个键槽，则将d增大5%，若有两个键槽，则增大10%。

此外，也可采用经验公式来估算轴的直径。

如在一般减速器中，高速输入轴的直径可按与之相联的电机轴的直径估算：；各级低速轴的轴径可按同级齿轮中心距估算，。

几种轴的材料的[]和C值[]2、按弯扭合成强度条件校核计算对于同时承受弯矩和转矩的轴，可根据转矩和弯矩的合成强度进行计算。

计算时，先根据结构设计所确定的轴的几何结构和轴上零件的位置，画出轴的受力简图，然后，绘制弯矩图、转矩图，按第三强度理论条件建立轴的弯扭合成强度约束条件：考虑到弯矩所产生的弯曲应力和转矩所产生的扭剪应力的性质不同，对上式中的转矩乘以折合系数，则强度约束条件一般公式为：式中：称为当量弯矩；为根据转矩性质而定的折合系数。

轴的设计计算校核一、轴的设计原则轴是机械传动系统中承载和传递力矩的元件，其设计应遵循以下原则：1.强度足够：轴的设计应保证其强度足够，能够承受传递的力矩和应力，并且在工作条件下不会发生破坏。

2.刚度适当：轴的设计应考虑到其在传动过程中的变形情况，尽量使其刚度足够以减小传动误差和能量损耗。

3.成本合理：轴的设计应综合考虑材料成本和制造成本等方面因素，力求设计出成本合理的轴。

二、轴的计算方法轴的计算方法主要有静态强度计算和动态强度计算两种。

1.静态强度计算静态强度计算主要是根据轴所承受的力矩和力的大小，计算轴的最大应力和挠度等参数，判断轴材料的强度是否满足要求。

常用的计算方法有平衡方法、应力法和变形法等。

平衡方法：根据轴所受力的平衡条件，考虑轴上的切线外力和切线内力，计算轴的弯矩和剪力等参数。

应力法：根据轴在受力过程中的应力分布情况，利用杨氏模量和弹性系数等参数，计算轴的最大应力。

变形法：根据轴在受力过程中的挠度和变形情况，利用弯矩和挠度的关系，计算轴的最大挠度。

2.动态强度计算动态强度计算主要是考虑轴在转动过程中的惯性力和振动情况，计算轴的扭转应力和动载荷等参数，判断轴的强度和稳定性。

常用的计算方法有惯性力法、扭转应力法和动力学方法等。

惯性力法：根据轴的质量和转动惯量等参数，计算轴的惯性力和振动情况，进而计算轴的扭转应力。

扭转应力法：根据轴在受到扭转力矩作用下的应力分布情况，利用杨氏模量和切比雪夫公式等，计算轴的扭转应力。

动力学方法：根据轴的转速和转动惯量等参数，计算轴在转动过程中的相对加速度和相对转速等，进而计算轴的动载荷和强度。

三、轴的校核步骤轴的校核是为了确保其设计和计算的准确性，一般按照以下步骤进行：1.确定轴承载力：根据传动系统的参数，确定轴所受的最大力矩和力大小。

2.确定材料：根据轴的使用条件和载荷情况，选取适当的轴材料。

3.进行静态强度计算：根据选定的材料和设计参数，进行静态强度计算，判断轴的强度是否满足要求。

轴的设计与校核高速轴的计算。

（1）选择轴的材料选取45钢，调制处理，参数如下: 硬度为HBS ＝220抗拉强度极限σB ＝650MPa 屈服强度极限σs ＝360MPa 弯曲疲劳极限σ－1＝270MPa 剪切疲劳极限τ－1＝155MPa 许用弯应力[σ－1]=60MPa 二初步估算轴的最小直径由前面的传动装置的参数可知1n= 323.6 r/min;1p=6.5184(KW)；查表可取OA=115；机械设计第八版370页表15-3==311minnpAdo 3323.66.518115⨯=31.26mm 三．轴的机构设计（1）拟定轴上零件的装配方案如图（轴1），从左到右依次为轴承、轴承端盖、小齿轮1、轴套、轴承、带轮。
