上海工程技术大学电子技术习题2

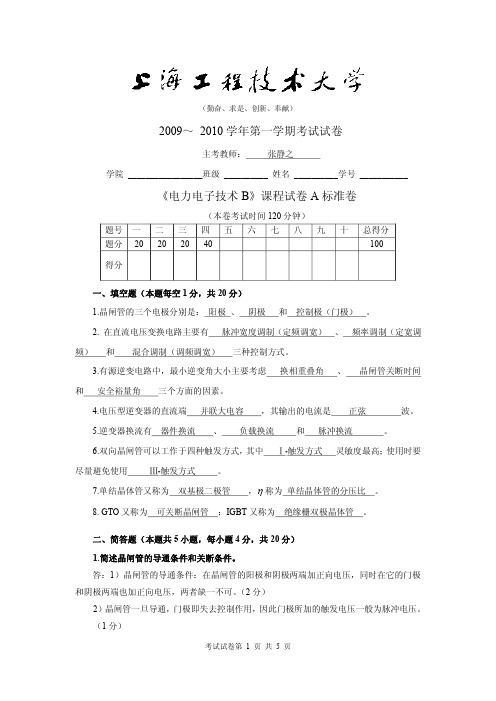

（勤奋、求是、创新、奉献）2009～ 2010 学年第一学期考试试卷主考教师： 张静之学院 _________________班级 __________ 姓名 __________学号 ___________《电力电子技术 B》课程试卷 A标准卷（本卷考试时间 120分钟）题号 一 二 三 四 五 六 七 八 九 十 总得分题分 20 20 20 40 100得分一、填空题（本题每空 1分，共 20分）1.晶闸管的三个电极分别是： 阳极 、 阴极 和 控制极（门极） 。

2. 在直流电压变换电路主要有 脉冲宽度调制（定频调宽） 、 频率调制（定宽调 频） 和 混合调制（调频调宽） 三种控制方式。

3.有源逆变电路中，最小逆变角大小主要考虑 换相重叠角 、 晶闸管关断时间 和 安全裕量角 三个方面的因素。

4.电压型逆变器的直流端 并联大电容 ，其输出的电流是 正弦 波。

5.逆变器换流有 器件换流 、 负载换流 和 脉冲换流 。

6.双向晶闸管可以工作于四种触发方式，其中 Ⅰ+触发方式 灵敏度最高；使用时要 尽量避免使用 Ⅲ+触发方式 。

7.单结晶体管又称为 双基极二极管 ，h 称为 单结晶体管的分压比 。

8. GTO 又称为 可关断晶闸管 ；IGBT又称为 绝缘栅双极晶体管 。

二、简答题（本题共 5小题，每小题 4分，共 20分）1.简述晶闸管的导通条件和关断条件。

答：1）晶闸管的导通条件：在晶闸管的阳极和阴极两端加正向电压，同时在它的门极（2 分）和阴极两端也加正向电压，两者缺一不可。

2）晶闸管一旦导通，门极即失去控制作用，因此门极所加的触发电压一般为脉冲电压。

（1 分）3）晶闸管的关断条件：使流过晶闸管的阳极电流小于维持电流I H 。

（1 分） 2.选择快速熔断器时要注意哪几点？ 答：选择快速熔断器时要注意：1）、快熔的额定电压应大于线路正常工作电压有效值； （1 分） 2）、快速熔断器额定电流应大于或等于熔体的额定电流；（1 分） 3）、串于桥臂中的快速熔断器熔体的额定电流有效值可按下式求取：TMFU AV T I I I ³ ³ ) ( 57 . 1 （2 分）3.什么是同步？什么是同步信号电压？答：所谓同步，是指把一个与主电路晶闸管所受电源电压保持合适相位关系的电压提供 给触发电路， 使得触发脉冲的相位出现在被触发晶闸管承受正向电压的区间，确保主电路各 晶闸管在每一个周期中按相同的顺序和触发延迟角被触发导通。

一、填空（每空2分，共30分）1、数字信号是指、都是继续变化的离散信号。

2、逻辑代数的基本运算有三种、、。

3、（30）10 ＝（）2＝（）8421BCD。

4、（0001 1001）8421BCD＝（）2＝（）105、触发器Rd端称为置端，Sd端称为置端。

6、将信号转换成信号的电路称为A/D变换器。

7、变压器次级电压为U2，单相桥式整流后电压平均值为，经电容滤波后输出电压为。

二、判断题（每题3分，共15分）1、寄存器存储数据的位数等于构成它的触发器的个数。

（）2、当触发器Q=1，Q=0时，称触发器处于“0”状态。

（）3、I D和U DRM是选择整流二极管的主要依据。

（）4、R-S触发器只有一个稳态。

（）5、B+（）A=A⋅B三、选择题（每题3分，共15分）1、集成稳压电源W78M12表示（）A. U0=12V，I0=1AB. U0=12V，I0=0.5AC. U0=12V，I0=0.1A2、下列说法错误的是（）A. 1+A=AB. R-S触发器有两个稳态C.译码是编码的逆过程3、下列特性方程中表示T / 触发器的是 （ ）A. Q n+1＝DB. Q n+1＝n QC. Q n+1＝n n Q T Q T +4、下列逻辑图中表示 Y ＝A ○B 的是 （ ）（A ）（B ） （C ）5、整流的主要目的是将（ ）A. 将交流变为直流B. 将正弦波变成方波C. 将高频信号变成低频信号四、化简和画图（每题8分，共32分） 1、用公式法化简ABC BC A Y +=2、用卡诺图法化简)15,13,7,5((m D ）C B A Y ∑=⋅⋅⋅3、试将T触发器转换成T/触发器。

4、根据逻辑表达式画出逻辑图Y=BAAB五、计算题（8分）有一单相桥式整流电路，交流输入电压为220V，变压器次级电压为15V，直流负载为100Ω。

求（1）整流后输出电压U0为多少？（2）每个二极管的平均电流I D多大？（3）每个二极管承受的最大反压U DRM是多少？电子技术期终考试试卷参考答案（B ）一、填空（每空2分，共30分）1、时间、数值2、与、或、非3、11110、001100004、10011、195、“0”、“1”6、模拟、数字7、U 0=0.9U 2、U 0=1.2U 2二、判断题（每题3分，共15分）1、√2、×3、 √4、×5、√ 三、选择题（每题3分，共15分）1、B2、A3、B4、B5、A 四、化简1、A BC BC A ABC BC A Y =+=+=)(2、3、五、计算题（8分）1、U 0=0.9U 2=0.9×15=13.5V2、mA 75.601005.1345.0R U 0.45I L 2D =⨯== 3、V U U DRM 2.2115222=⨯==Y=BD“14、。

8、当触发器Q=0，1=Q 时称触发器处于“0”状态。

（ ） 9、施密特触发器工作时具有两个稳定状态，但只有一个触发电平。

（ ） 10、边沿触发器是指触发器的状态在CP 脉冲的边沿处发生触发翻转。

（ ）三、选择题（每题2分，共20分）1、下列结果错误的是（ ）A. B A AB +=B. B B B =+C. 1+A=12、下列状态方程中（ ）是T / 触发器。

A. Q n+1＝T ⊕Q n B. Q n+1＝Q n C. Q n+1＝D3、下列结论是正确的是（ ）A.（5C ）16 =（95）10B. （10101）2 ＝（20）10C.（25）8 =（10101）24、下列逻辑图中表示 Y ＝A ⊕B 的是 （ ）（A ） （B ） （C ）5、在相同的时钟脉冲作用下，同步和异步计数器比较其工作速度。

（ ）A. 较快B.较慢C.不确定6分，共24分）1、用代数法化简 C B A C B A Y +=2、试将J-K触发器转换成T触发器画出逻辑图。

3、用卡诺图法将Y(A、B、C、D)=Σm（1、3、5、7、9、11、13）化简。

4、根据逻辑图写出Y的逻辑表达式。

五、分析思考题（每题8分，共16分） 1、下图是用555定时器构成的多谐振荡器，其中R 1=10K ，R 2=1K ，C=0.1uF ，试计算输出频率f 和周期T 。

2、用反馈置数法将同步二进制计数器74LS163转为10进制计数器，如图a 所示。

μFO O OQ0Q1Q2Q3D0D1D2D3CT T CT P CP C0CR LD 74LS163电子技术基础(二)期终考试试卷（A ）参考答案一、填空（每空2分，共30分）1、组合电路、存储电路2、n Q K Q J Q n1n +=+3、单稳电路、多谐振荡器、4、“1”、“0”5、100100、00110110、6、59、1110117、模拟、数字8、异步计数器9、跃变 10、输人输出数据 二、判断题（每题2 分 共20分）1、√2、×3、×4、√5、×6、×7、√8、√9、×10、√三、选择题（每题2分，共10分）1、B2、B3、C4、C5、A四、化简、画图（每题7分，共28分）1、()C B A B A C C B A C B A Y =+=+= 24、B A AB Y +=00 01 11 10五、分析思考题 1、()()KHZT f SCR R T 02.1 1098.0111098.0 101.01022107.0 27.0336321=⨯==⨯=⨯⨯⨯⨯+=+=---2、。

《电工与电子技术》（249211）复习资料考试形式：闭卷笔试考试时间：90分钟考试题型：选择题，填空题，判断题，简答题，实验题，计算题，设计题七个类型。

考试范围：第1章（约占20％）：1.1，1.2，1.3，1.4，1.5，1.6，1.7，1.8第2章（约占20％）：2.1，2.2，2.3，2.4，2.5第3章（约占15％）：3.1，3.2，3.3，3.4第4章（约占25％）：4.1，4.2，4.3，4.4，4.5第5章（约占15％）：5.1，5.2，5.3第6章（约占5％）：6.1，6.2，6.3，6.4重点及难点：电压电流实际方向与参考方向；欧姆定律；电位的计算；电压源与电流源互换；基尔霍夫定律；支路电流法；叠加原理；戴维宁定理；正弦量的相量表示；RLC正弦交流电路及其计算；串联谐振；并联谐振；二极管的单向导电性；稳压管；共发射极放大电路的静态动态分析；直流通路，微变等效电路；波形失真；逻辑代数运算法则；组合逻辑电路的分析与设计；集成触发器的逻辑状态转换表；时序逻辑电路的分析。

集成运放的理想特性；集成运放在模拟信号运算方面的应用。

期末考试自测复习题：（本自测样卷自测时间90 分钟）一、选择题（本题共6小题，每小题2分，共12分）（注：请将唯一正确．．．．的选项的相应字母，填写在括号里）1.图1－1所示电路中，部分元件的电压和电流参考方向如图所示，其数值见表1－1，则下列判断不正确的是？答：（）U a元件电压/V电流/Aabcd511632010302表1－1图1－1（A）元件a产生电能（B）元件b产生电能（C）元件c产生电能（D）元件d产生电能2.在某放大电路中，测得晶体管T各个电极对电路公共端（即零电位端）的电位如表1－2所示，则此晶体管的类型和材料分别是什么？答：（）（A）PNP型，锗管（B）PNP型，硅管（C）NPN型，锗管（D）NPN型，硅管表1－2晶体管电极编号电极电位/V123T＋7.5＋3.8＋4.53.某电路如图1－2所示，则对该电路描述正确的是？ 答：（ ） （A ）电路有3个网孔，7个回路 （B ）电路有4个网孔，7个回路 （C ）电路有4个网孔，6个回路 （D ）电路有3个网孔，6个回路I图1－2 图1－34.某正弦交流电路由阻抗1Z 、2Z 和电压表V 构成，如图1－3所示，已知电压10V U =，电流1A I =，113V U =，则哪个选项不可能是电压表V 的读数？ 答：（ ） （A ）2V （B ）7.5V （C ）15.5V （D ）20V5.由JK 触发器构成的时序电路如图1－4所示，X 是控制端，当X =0时，如果21Q Q 的初始状态为“10”，则当时钟脉冲CP 的下一个脉冲到来之后，21Q Q 将出现什么状态？ 答：（ ）X图1－4（A ）11 （B ）01 （C ）10 （D ）006.下面哪个不属于．．．时序逻辑器件？ 答：（ ） （A ）加法器 （B ）计数器 （C ）寄存器 （D ）负边沿触发的JK 触发器 二、填空题（本题共4小题，8个空格，每空格2分，共16分）（注：不必写出中间过程，请将正确结果填写在相应的横线上） 1.某电路如图2－1所示，已知直流电压源10V U =，电阻122R R k ==Ω，稳压管1Z D 和2Z D 的稳定电压分别为为3V和5V ，它们的正向导通电压都是0.7V ，则A 点的电位A V = V ，电压源的输出功率是P = W 。

考研真的是一件考研耐力和意志力的事情，需要你不断坚持和努力才能获得成功，所以你必须要想清楚自己为什么要考研，这一点非常重要，因为只有确认好坚定的动机，才能让你在最后冲刺阶段时能够坚持下来。

如果你只是看到自己周围的人都在考研而决定的考研，自己只是随波逐流没有坚定的信心，那么非常容易在中途就放弃掉了，而且现在考研非常火热，这就意味着竞争也会非常激烈，而且调剂的机会都会非常难得，所以备考时的压力也会比较大，所以大家一定要调整好心态，既不能压力太大，也不能懈怠。

虽关于择校问题是非常重要的，个人建议一定要趁早，因为即使同一专业，不同学校的考试科目也未必完全一致。

如果同学们一时之间不知道选择那所学校，千万不要把过度的精力浪费在这上面，因为，备考复习工作是一天都不能丢的，所以在未定学校之前千万要保持学习进度。

因为考试内容都是一样的，大家可以筛选一些目标院校，有了一个大致方向，现阶段自己的不会过于慌乱，不会整天胡思乱想。

介于考研方面有太多的问题要讲，所以这篇文章便是我的种种干货和经验的整理，篇幅会比较长，希望大家耐心看完后会有所帮助，结尾处附赠我的学习资料。

上海工程技术大学电子信息的初试科目为：（101）思想政治理论(204)英语二(302)数学二(808)自动控制原理或(809)数据结构或(822)信号与系统参考书目为：(809)数据结构《数据结构》，严蔚敏、陈文博，机械工业出版社先说说英语复习心得一.词汇词汇的复习流程其实都比较熟悉了，就是反复记忆。

考研要求掌握5500的词汇量，这是一个比较大的工，我建议考研词汇复习的参考书至少要有两本，一本是比较流行的按乱序编排的书，另一本是按考试出现频率编排的书，也就是所谓的分级词汇或分频词汇，我使用的是木糖的单词和真题，很精练，适合后期重点巩固使用，工作量也不是很大。

为什么要使用分级词汇书呢，因为我们掌握词汇是服务于阅读的，题做多了就会发现，考研阅读考来考去大部分也就是那2000多个词，到后期一定要发现规律，把握重点。

（完整版）上海工程技术大学0809（2）C语言考试试卷A答案一、选择题（本题共15小题，每小题2分，共30分）1. C程序的基本组成单位是B 。

A）程序B）函数C）子程序D)文件2. C语言中的整数变量在内存中占C 个字节。

A) 0 B) 1C) 2 D)43. 设int i=3；与函数f(i, ++i)等价的调用语句为 D 。

A) f(3,3) B) f(3,4) C)f(4,3) D) f(4,4)4. 在循环语句的循环体中执行continue语句，其作用是 C 。

A) 跳出该循环体，提前结束循环B) 继续执行该语句之后的循环体各语句C) 结束本次循环，进行下次循环D) 终止程序运行5.下列标识符中不合法的变量名是D 。

A）class3 B）lengthC）_2abc D）long6.C语言的一个源文件中定义的全局变量的作用域为 D 。

A)本文件的全部范围B)本程序的全部范围C)本函数的全部范围D)从定义该变量的位置开始至本文件结束7. 设a、b、c、d、m、n均为int型变量，且a=3、b=6、c=7、d=8、m=2、n=5，则逻辑表达式(m=a>b)&&(n=c>d)运算后，n的值为 A 。

A) 0 B) 1 C) 5D) 78. 下列 A 描述的全是C语言中的基本数据类型。

A) 字符型、整型B) 字符型、数组C)整型、结构体D) 浮点型、共用体9．下面定义了共用体类型的变量x，则sizeof(x)的值为 D 。

union { char c[10]; int b; floate; } x;A) 16 B) 4C) 2 D) 1010．已知a，b为整型变量，a=2,b=1, 则表达式(a=b+2,a+b)的值是 D 。

A) 2 B) 6 C) 3 D) 411．当调用函数时，实参和形参是数组名，则向被调用函数传送的是 B 。

A) 数组的长度B) 数组首元素的地址C) 数组的值D) 数组每个元素中的值12. 能正确表示逻辑关系：“x≤10或x≥20”的C语言表达式是( B )A) x<=10 or x>=20 B)x>=20||x<=10 C) x>=10 && x<=20 D)x≤10 and x≥2013．设有以下说明语句，则下面正确的引用是 C 。

电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为“1”的条件是：A. 所有输入都为“1”B. 至少有一个输入为“0”C. 至少有一个输入为“1”D. 所有输入都为“0”答案：A2. 下列哪个元件不是半导体器件？A. 二极管B. 三极管C. 电容D. 场效应管答案：C3. 在模拟电路中，放大器的增益通常指的是：A. 输入电压与输出电压之比B. 输入电流与输出电流之比C. 输入功率与输出功率之比D. 输出电压与输入电流之比答案：A4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D5. 在数字电路中，逻辑“或”门的输出为“0”的条件是：A. 所有输入都为“1”B. 所有输入都为“0”C. 至少有一个输入为“1”D. 至少有一个输入为“0”答案：B6. 以下哪种材料通常用于制作二极管的PN结？A. 硅B. 铜C. 铁D. 铝答案：A7. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的输入阻抗D. 无限的输出阻抗答案：C8. 在数字电路中，D触发器的输出状态取决于：A. 当前时钟脉冲B. 上一个时钟脉冲C. 初始状态D. 外部输入答案：B9. 以下哪种波形的频率是固定的？A. 正弦波B. 随机噪声C. 锯齿波D. 方波答案：A10. 在模拟电路中，滤波器的作用是：A. 放大信号B. 抑制噪声C. 产生振荡D. 转换信号答案：B二、多项选择题（每题3分，共15分，每题至少有两个正确选项）1. 下列哪些元件可以用于整流电路？A. 二极管B. 三极管C. 电容D. 电感答案：A D2. 在数字电路中，下列哪些逻辑门可以实现逻辑“与”功能？A. 与门B. 或门C. 非门D. 异或门答案：A3. 以下哪些因素会影响二极管的正向导通电压？A. 材料B. 温度C. 电流D. 反向电压答案：A B C4. 在模拟电路中，以下哪些元件可以用于信号放大？A. 运算放大器B. 电阻C. 电容D. 二极管答案：A D5. 以下哪些波形属于非周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D三、填空题（每题2分，共20分）1. 在数字电路中，逻辑“非”门的输出是输入的________。

（勤奋、求是、创新、奉献）2006～ 2007 学年第 2 学期考查试卷主考教师： 范小兰学院 _________________ 班级 ________________ 姓名________________ 学号 ________________《电工与电子技术》（242005）课程试卷A 标准答案（本卷考试时间90分钟）题号 一 二 三 四 五 总得分 题分 12 27 13 28 20 100 得分一、单项选择题（本题共4小题，每小题3分，共12分）1．在图1-1中，各元件功率为A I 41-=、A I 62=、A I 23-=、V U 1401=、V U 902=、V U 603=、V U 804-=、V U 305=，电压电流参考方向如图，下列选项中都是电源的项是 c 。

132541I 2I 3+-U 1+-U 3+-U 2+-U +-U图1-1a ）元件1和元件2；b ）元件2和元件4；c ）元件1和元件4；d ）元件3和元件5 2．关于交流电路功率因数ϕcos 的论述， d 是正确的。

a ）提高功率因数ϕcos ，就是指提高负载的功率因素；b ）功率因数ϕcos 越高，电源供电电流越大；c ）功率因数提高ϕcos 的方法是在电路中串联电容；d ）功率因数ϕcos 越高，发电设备的容量利用越充分。

3．已知某三极管处于放大状态，测得某三极管在电路中的三个管脚电位（对“参考地”）分别是：1V ，0.7V ，-8V 。

那么，晶体管是NPN 型还是PNP 型，是硅管还是锗管？ b 是正确的a ）是NPN 型，是锗管；b ）是PNP 型，是锗管；c ）是NPN 型，是硅管；d ）是PNP 型，是硅管。

4．已知输出变量Y 是由A 、B 、C 和D 四个输入变量的逻辑函数，四个选项中哪个是Y 的最小项? a 是正确的a ）D C B A ⋅⋅⋅b ）D C B A ⋅⋅⋅c ）Ad ）D C A ⋅⋅二、填空题（本题共13空，第1、2、3、4、5题每空2分，第6题每空3分，共27分）1．已知实际电压源的电动势为6V ，其内阻为0.2Ω，则电源的的开路电压为 6 V ，其短路电流为_____30________A 。

电子技术II一、单项选择题1.晶体管处于饱和状态时，它的集电极电流将( )。

A．随基极电流的增加而增加B．随基极电流的增加而减小C．与基极电流变化无关，只打算于Ucc和Rc2.NPN型硅晶体管各电极对地电位分别为Uc＝9V，UB＝0．7V，UE＝0V，则该晶体管的工作状态是( )A.饱和B．正常放大C．截止3.当环境温度上升时，半导体的电阻将( )。

A．增大B．减小C．不变4.二极管的正极电位是-20V，负极电位是-10V，则该二极管处于( )。

A．反偏B．正偏C．不变5.在二极管特性的正向导通区，二极管相当于( )。

A．大电阻B．接通的开关C．断开的开关6.用直流电压表测量处于放大状态中的一只NPN型晶体管，各电极对地的电位分别是：U1 ＝2V，U2＝6V，U3＝2．7V，则该晶体管各脚的名称是( )。

A．1脚为C，2脚为B，3脚为EB.1脚为E，2脚为C，3脚为BC．1脚为B，2脚为E，3脚为CA.饱和状态B．放大状态C．截止状态7.随机存取存储器RAM中的内容，当电源断掉后又接通，存储器中的内容〔〕。

A.全部转变B.全部为1C.不确定D.保持不变8.假设要组成输出电压可调、最大输出电流为3A的直流稳压电源，则应承受。

A.电容滤波稳压管稳压电路B. 电感滤波稳压管稳压电路C. 电容滤波串联型稳压电路D. 电感滤波串联型稳压电路9.欲使D触发器按Qn+1=n工作，应使输入D=〔〕。

A.0B.1C.QD.10.直流负反响是指( )。

A.直接耦合放大电路中所引入的负反响B．只有放大直流信号时才有的负反响C．在直流通路中的负反响11.一个8选一数据选择器的数据输入端有〔〕个。

A.1B.2C.3D.4E.812.选用差分放大电路的缘由是( )。

A.抑制温漂B. 提高输入电阻C.稳定放入倍数13.当规律函数有n个变量时，共有( )个变量取值组合？A. nB. 2nC. n2D. 2n14.以下各函数等式中无冒险现象的函数式有〔〕。
