开式液压系统与闭式液压系统区别及优缺点(转载)之欧阳家百创编

液压系统根据系统中液体的循环方式，一般可分为闭式液压系统和开式液压系统两种类型。

闭式液压系统是指系统中的液体在循环时是闭合的，即液体从液压泵进入液压缸（或液压马达）后，再通过液压阀回到液压泵，形成一个闭合的液路。

在闭式液压系统中，系统的压力和流量可以通过液压泵和液压阀来控制和调节，系统的动作比较平稳，具有较高的控制精度和能量利用率。

闭式液压系统的缺点是系统的设计和维护较为复杂，成本也比开式液压系统高。

开式液压系统是指系统中的液体循环是开放的，即系统中的液体从液压泵进入液压缸（或液压马达）后，流回油箱而不是回到液压泵。

在开式液压系统中，系统的压力和流量受到液压泵的输出和负载的影响，控制精度和能量利用率较低，但系统的设计和维护较为简单，成本较低，因此在一些较为简单的机械设备中，开式液压系统比较常见。

总的来说，闭式液压系统具有高效、精确的控制特性，适用于高性能、高精度的液压控制系统；开式液压系统则更为简单、经济，适用于一些不要求过高控制精度的场合。

什么是开式液压回路、闭式液压回路？各有什么特点？
开式回路（Open Circuit）,是指液压泵从油箱吸油,通过阀给液压执行器(或液压马达，液压缸)供油以驱动工作机构，执行器(或液压马达)的回油再流回油箱
在开式回路中，油箱连通泵的入口和执行器的出口，用于补偿平衡管路系统及执行其中液压油体积的变化，并有助于系统散热。

闭式液压系统（closed circuit），液压泵的进油管直接与执行元件的回油管相连，这样，泵的出油口输出的液压油，经过执行器，经执行器的出口流出后，直接在此回到泵的进口，这样工作液体在系统的管路中进行封闭循环。

目前大部分液压系统采用开式系统
闭式液压系统优点
1）排量不可调的执行器，或虽然可调节，但仅能单向调节的执行器，在闭式回路中，无须换向阀，就可实现双向运动。

2）闭式液压系统中，泵的吸油口带压力，有利于泵的工作。

3）闭式回路的回油路便于加压，空气就不易进入回路中，可以减少很多因空气混入液压油引起的故障，增加系统的稳定性。

4）闭式液压系统中，液压油整个回路中都有压力，液压油的弹性模型较高且较稳定，这有利于提高系统的响应速度和控制精度。

5）闭式回路中，可以承受相当的负负载
闭式液压系统缺点
1)由于执行机构出油口直接与液压泵的进油口连接，不连通油箱，参与工作的液压油体积较小，热容量较小，液压油温度变化较明显，一般用于发热较小的的系统中
2）闭式液压系统中，如果执行机构的两侧作用面积不相等，其闭式回路中，需要采取相应的措施来平衡进出液压泵的流量。

浅谈挖掘机液压系统挖掘机液压系统挖掘机，又称挖掘机械，是用铲斗挖掘高于或低于承机面的物料，并装入运输车或卸至堆料场的土方机械。

挖掘机的液压系统形式和种类很多，我们可以从不同的角度进行分类，那么都可以分为哪几类呢？挖掘机液压系统分类l 按油液的循环形式可分为开式系统和闭式系统；l 从多路阀的形式可分开中心系统和闭中心系统；l 从泵的形式来看有定量泵系统和变量泵系统。

系统类型存在的不同优劣油液的循环形式开式系统是指液压泵从油箱吸油，油经各种控制阀后，驱动液压执行元件，回油再经过换向阀回油箱。

●优点：1) 液压系统结构较为简单；2) 可以发挥油箱的散热、沉淀杂质作用。

●缺点：1) 油液常与空气接触，使空气易于渗入系统，导致机构运动不平稳；2) 吸油管路管径大而短；3) 转速受吸油压力限制；4) 方向阀通径的大小由系统流量决定；5) 过滤器/冷却器的尺寸大小由系统流量决定(对于较大功率的系统采用单独旁路节流过滤/冷却的形式)；6) 系统油箱大；7) 泵的安装位置需要考虑其对吸油压力的影响；8) 负载的平衡靠回油路上的背压或平衡阀来实现。

闭式系统是指液压泵的进油管直接与执行元件的回油管相连，工作液体在系统的管路中进行封闭循环。

●优点：1) 结构紧凑，油箱小；2) 油液与空气接触机会少，空气不易渗入系统，传动较平稳；3) 可采用高转速泵，故可相对减小泵体积；4) 没有控制阀，由泵确定流量和流向；5) 没有制动阀；6) 工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了开式系统换向过程中所出现的液压冲击和能量损失。

●缺点：1) 较开式系统复杂，因无油箱，油液的散热和过滤条件较差；2) 为补偿系统中的泄漏，通常需要一个小流量的补油泵和油箱；3) 只能同时实现与安装油泵数量一样多的动作；4) 空行程速度只能通过使用较大排量的油泵或变量马达来提高。

多路阀的形式开中心系统是指当换向阀阀杆在中位时，液压泵排出的液压油通过换向阀的中位油道直接流回油箱。

开式压力机和闭式压力机的异同点开式压力机和闭式压力机，这两个家伙在工业界可是大有来头，简直是机械界的“老江湖”。

咱们先说开式压力机，顾名思义，它的“开式”就是指那种上面开着，像一位大方的朋友，随时欢迎你来访。

它的结构简单，操作也比较容易，适合做一些小零件的加工。

比如说，金属压制、冲压啥的，这玩意儿一开盖，大家都能一目了然，简直是个大喇叭，传递着“我来啦”的信号。

不过呢，这种开式压力机在承受力量的时候，受力点比较分散，就像是一个人背着太多的行李，难免会有些吃力，力气不够的时候，就容易玩儿得不那么漂亮。

再说闭式压力机，嘿，这可是一位不苟言笑的老将。

它的结构就像个铅笔盒，严丝合缝，密闭得很。

这样设计的好处就是能承受更大的压力，工作的时候稳定性爆表，哪怕是再复杂的工艺，它也能轻松应对。

像是金属成型、铸造那些重活儿，它都能拿得起。

但是呢，这家伙可就没那么“开朗”了，操作起来稍微复杂一些，需要技术员有点儿水平。

这就像是玩拼图，得讲究技巧，不然可能拼到最后发现缺了一块，那可真是欲哭无泪。

从工作原理上看，开式压力机通过上下运动的滑块，简单直接，像是在进行一次粗暴的“猛击”。

这时候，材料就在它的“呵护”下被压制成型，简单、有效。

闭式压力机则是利用液压系统，通过密封的腔体施加压力，就像是给材料穿上了一层厚厚的“保护衣”。

压力均匀分布，完全不怕走样，就好像是给每个孩子都分配了一份糖果，大家都能分到，谁都不会委屈。

再说说应用吧，开式压力机通常在一些小型企业或者作坊里见得比较多，灵活方便，没那么复杂，像是在煮个方便面，简单又快捷。

反观闭式压力机，这家伙通常出现在一些大型制造企业，工业气息十足，干起活儿来就像是个身手不凡的武林高手，干脆利落。

它们的用途虽然不同，但目标一致，都是为了把材料变成想要的形状，满足生产需求。

不过，虽然它们各有千秋，开式压力机和闭式压力机也不是没得比的，彼此之间总有些小争斗。

开式压力机总是说自己灵活机动，适应性强，而闭式压力机则以稳定见长，总是低调地展示自己的强大。

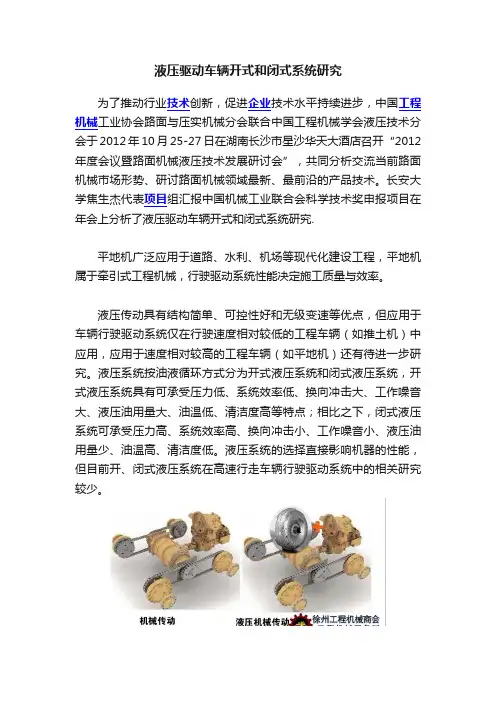

液压驱动车辆开式和闭式系统研究为了推动行业技术创新，促进企业技术水平持续进步，中国工程机械工业协会路面与压实机械分会联合中国工程机械学会液压技术分会于2012年10月25-27日在湖南长沙市星沙华天大酒店召开“2012 年度会议暨路面机械液压技术发展研讨会”，共同分析交流当前路面机械市场形势、研讨路面机械领域最新、最前沿的产品技术。

长安大学焦生杰代表项目组汇报中国机械工业联合会科学技术奖申报项目在年会上分析了液压驱动车辆开式和闭式系统研究.平地机广泛应用于道路、水利、机场等现代化建设工程，平地机属于牵引式工程机械，行驶驱动系统性能决定施工质量与效率。

液压传动具有结构简单、可控性好和无级变速等优点，但应用于车辆行驶驱动系统仅在行驶速度相对较低的工程车辆（如推土机）中应用，应用于速度相对较高的工程车辆（如平地机）还有待进一步研究。

液压系统按油液循环方式分为开式液压系统和闭式液压系统，开式液压系统具有可承受压力低、系统效率低、换向冲击大、工作噪音大、液压油用量大、油温低、清洁度高等特点；相比之下，闭式液压系统可承受压力高、系统效率高、换向冲击小、工作噪音小、液压油用量少、油温高、清洁度低。

液压系统的选择直接影响机器的性能，但目前开、闭式液压系统在高速行走车辆行驶驱动系统中的相关研究较少。

机械传动方式具有速度有级调节，变速箱结构复杂、制造难度大、成本高，载荷自适应能力差等特点。

液力机械传动方式则具有变矩器易发热，综合效率偏低等特点。

机械传动和液力机械传动液压传动方式具有可控性好、无级变速、载荷自适应能力强、结构简单等特点，一定程度上能弥补传统传动方式存在的缺陷。

开式液压系统和闭式液压系统比较快速起步和自然停车之比较快速起步和自然停工之比较从以上仿真结果可知：快速起步工况下，平地机开/闭式液压行驶驱动系统压力冲击相当；但在自然停车工况下，闭式液压行驶驱动系统的压力冲击明显大于开式液压行驶驱动系统。

结论：通过仿真和实验，在平地机快速起步行驶、松油门自然停车两种工况下，对静液压平地机开/闭式行驶液压驱动系统进行对比研究，可以得出如下结论：1）快速起步工况下，平地机闭式液压行驶驱动系统的起步加速度稍大于开式液压行驶驱动系统，开闭式系统冲击压力相当。

常见的几种液压油路
一、应知部分：
1.开式油路与闭式油路的区别
1.1.开式油路的进、排油直接与油箱相连。

闭式油路的主油路直接与马达相
连，液压油在泵与马达之间循环。

1.2.开式油路的液流方向是由换向阀直接完成的。

而闭式是由换向阀和伺服
机构联合完成的。

1.3.闭式油路的液压油是由补油泵补充的，而开式则不需要。

1.4.闭式油路的压力很高可达30Mpa以上，而开式一般在25Mpa以下。

1.5.开式油路的执行机构是油缸和马达，而闭式一般只有油马达。

二、应会部分：
1.开式油路与闭式油路
1.1.开式油路：油泵和马达油缸经过换向阀进行连接，并通过油箱进行循环
的油路。

1.2.闭式油路：
油缸和传动之间，不经过换向阀而直接连接，液压油在其中进行循环的油路。

2.液压系统的先导机构。

2.1.什么是先导机构：
是用液压油来控制换向阀的液压装置叫先导机构，也就是用小油控制大油，以减轻操作人员的劳动强度。

它由先导泵和先导阀等组成。

2.2.基本油路画法
3.并联与串联多路阀的画法:
3.1.并联多路阀：
主油路不通过阀芯，几个阀能同时操作。

3.2.串联多路阀：
主油路通过阀芯，几个阀只能单独操作，不能同时操作。

闭式液压系统的介绍与使用闭式液压系统是一种利用液压力传动能量的系统，它由液压泵、液压阀、液压缸等组成，通过控制液压油的流动和压力来实现各种运动或力的传递。

闭式液压系统通常用于工程机械、冶金设备、机床及其他需要大功率和步进传动的机械设备中。

闭式液压系统有以下特点：首先，它采用了封闭的液压回路，可以减少液压油的流失，提高系统的效率和稳定性；其次，它可以在相对较小的尺寸和重量下提供较大的力和功率输出；最后，闭式液压系统还具有快速响应、操作灵活等优点。

在使用闭式液压系统时，需要定期检查液压油的含水量和污染程度，保证液压系统的正常运转；同时，还需进行液压元件的维护保养，确保系统的稳定和安全运行；另外，还需要根据实际使用情况，调整液压泵的流量和压力，以确保系统能够达到最佳工作状态。

总之，闭式液压系统是一种高效、稳定的传动系统，它能够为各种类型的机械设备提供强大的动力支持，因此在工业领域得到了广泛的应用。

闭式液压系统是一种利用密闭的液体作为传动介质的系统，液压系统通过液体的流动和压力传递能量，为各种工程机械、冶金设备、机床等提供了可靠的动力支持。

闭式液压系统具有紧凑、高效、可靠和灵活等优势，因此广泛应用于各种工业领域。

在闭式液压系统中，一个典型的闭式液压回路包括四个主要部分：液压油源、液压执行元件、液压控制元件和液压储存元件。

液压油源通常是液压泵，它负责将外部输入的机械能转换成液压能，并将液压油输送至液压缸等执行元件。

液压执行元件一般是液压缸，它接收来自液压泵的液压油，通过压力来推动机械装置进行运动。

液压控制元件包括液压阀、流量阀等，用于控制液压系统的方向、压力、流量等参数。

最后，液压储存元件一般是油箱，用于存储液压油和平衡液压系统内外的液压压力。

闭式液压系统作为一种高效的动力传动系统，在工业生产中扮演着重要的角色。

首先，闭式液压系统能够在相对较小的空间和重量下提供较大的力和功率输出，这使得其在需要大功率和步进传动的工程机械、动力机械等设备中得到了广泛应用。

矿山机械液压传动系统的形式很多，一般常从以下几方面来进行分类。

1．开式系统和闭式系统按照液压系统中油液循环方式的不同，矿山机械液压系统可分为开式循环系统和闭式循环系统。

(1)开式循环系统：图6—10为开式系统原理图。

开式是指液流具有开口，即执行元件的回油直接返回油箱的意思。

开式系统的特点是结构简单，散热条件好，但所需的油箱容积大，低压油路与空气接触机会多，空气易渗入管内并产生噪音和振动。

矿山机械开式循环系统常应用于以下几种情况：1)散热条件好，适用于小功率定量泵节流调速系统。

2)适用于多液动机并联系统，这时油泵直接从油箱中吸油变化的影响。

3)适用于整机安装尺寸不受严格限制的场合。

(2)闭式循环系统：图6—13为闭式系统原理图。

闭式系统的油流被封闭，其执行元件的回油宜接返回油泵的入口。

闭式系统的特点是油箱容积小、结构紧凑，高低压管路均有一定压力，空气渗入的机会少，故运动乎稳。

但系统较复杂，有时还需设置专门的补油泵，散热条件较差。

矿山机械闭式循环系统常应用于以下场合：1)适用于单务单浓动机矿山机械系统。

此系统可用双向变量泵来实现液动机的换向和调速，装置简单，且换向乎稳无冲击。

2)当利用双向变量泵进行容积调速时，系统效率高，调速范围广，能实现无级调速。

因此，闭式系统多见于要求双向调速和功率较大的系统。

3)闭式循环系统适用于矿山机械空间尺寸较小和工作环境较差的场合。

2．串联系统和并联系统在单泵多液动机的液压传动系统中，浓动机在油路中的连接方式可以串联，也可以并联。

因此，根据被动机的连接方式不同，液压传动系统又可以分为串联系统和并联系统。

(1)串联系统：串联系统是利用中开式换向阀(例如单个的M型换向阀或者是串联式多路阀)把多个液动机串联起来的供油系统。

如图6—21所示，串联系统的浓动机可以同时动作，也可以单独工作。

串联系统的优点：1)由于可以来用高压小流量油泵，所以矿山机械设备投资较少，油泵体积小。

2)因为系统流量恒定，在负载不大时，液动机可以同时动作，并可以保持较高的稳定速度。

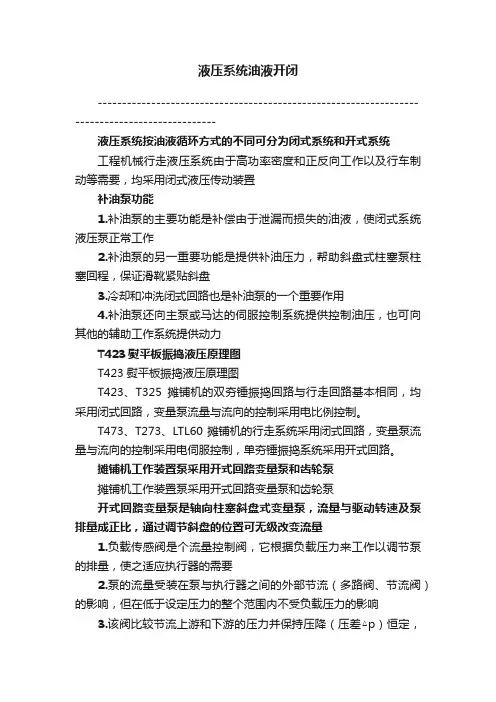

液压系统油液开闭-----------------------------------------------------------------------------------------------液压系统按油液循环方式的不同可分为闭式系统和开式系统工程机械行走液压系统由于高功率密度和正反向工作以及行车制动等需要，均采用闭式液压传动装置补油泵功能1.补油泵的主要功能是补偿由于泄漏而损失的油液，使闭式系统液压泵正常工作2.补油泵的另一重要功能是提供补油压力，帮助斜盘式柱塞泵柱塞回程，保证滑靴紧贴斜盘3.冷却和冲洗闭式回路也是补油泵的一个重要作用4.补油泵还向主泵或马达的伺服控制系统提供控制油压，也可向其他的辅助工作系统提供动力T423熨平板振捣液压原理图T423熨平板振捣液压原理图T423、T325摊铺机的双夯锤振捣回路与行走回路基本相同，均采用闭式回路，变量泵流量与流向的控制采用电比例控制。
