小地区控制测量[1]

小区域控制测量控制测量概述1、测量的原则：测量工作必须遵循“从整体到局部，先控制后碎部”的原则。

这里的“整体”是指控制测量(control survey)，其含义为控制测量应按由高等级到低等级逐级加密进行，直至最低等级的图根控制测量(mapping control survey)，再在图根控制点上安置仪器进行碎部测量或测设工作。

2、控制测量：以较高的精度测定地面少数与整体有关点的相对位置。

（x、y、H），为地形测量和工程测量提供依据和精度的工作。

3、控制网：在测区内选定若干控制点而构成一定的几何图形。

4、控制测量包括平面控制测量和高程控制测量，称测定点位的(x,y)坐标为平面控制测量，测定点位的H坐标为高程控制测量。

5、国家控制网：在全国范围内建立的控制网。

它是全国各种比例尺测图的基本控制，也为研究地球的形状和大小，了解地壳水平形变和垂直形变的大小及趋势，为地震预测提供形变信息等服务。

国家控制网是用精密测量仪器和方法依照《国家三角测量和精密导线测量规范》、《全球定位系统(GPS)测量规范》、《国家一、二等水准测量规范》及《国家三、四等水准测量规范》按一、二、三、四等四个等级、由高级到低级逐级加密点位建立的。

6、平面控制测量（1）国家平面控制测量★我国的国家平面控制网(horizontal control network)是采用逐级控制、分级布设的原则，分一、二、三、四等方法建立起来的。

★经典方法主要由三角测量(triangulation)法、导线测量(traverse survey)法。

另外，还有卫星大地测量，如GPS卫星定位。

★一等三角锁(triangulation chain)沿经线和纬线布设成纵横交叉的三角锁系，锁长200～250公里，构成许多锁环。

构成国家平面控制网的骨干。

一等三角锁内由近于等边的三角形组成，边长为20～30公里。

★二等三角测量有两种布网形式，一种是由纵横交叉的两条二等基本锁将一等锁环划分成4个大致相等的部分，这4个空白部分用二等补充网填充，称纵横锁系布网方案；另一种是在一等锁环内布设全面二等三角网(triangulation network)，称全面布网方案。

小地区控制测量1.绘制地形图和施工放样为什么要先建立控制网？ (2)2.导线有哪几种布设形式？各在什么情况下采用？ (2)3.选定导线点应注意哪些问题？ (2)4.导线坐标计算时应满足哪些几何条件？闭合导线与附合导线在计算中有哪些异同点? (2)5.设有闭合导线1-2-3-4-5-1，其已知数据和观测数据如下表，试求各导线点的坐标。

(2)6.根据图中的已知数据及观测数据计算1、2、3点的坐标。

(5)7. 前方交会观测数据如图，已知，xA=1112.342m，yA=351.727m，xB=659.232m，yB=355.537m， (10)8.距离交会观测数据如图，已知，xA=1223.453m，yA=462.838m，xB=770.343m，yB=466.648m， (12)9.用三、四等水准测量建立高程控制网时，怎样观测、纪录与计算？ (14)10.在什么情况下采用三角高程测量？如何观测、纪录与计算？ (16)1.绘制地形图和施工放样为什么要先建立控制网？测绘工作应遵循先整体到局部，从高级到低级，先控制后碎步的原则。

有了控制网，就有了基准点，绘制地形图和施工放样根据控制网内的控制点进行测绘及放样。

2.导线有哪几种布设形式？各在什么情况下采用？导线测量形式有闭合导线、附合导线和支导线闭合导线：起讫于同一已知点的导线,多用于面积较宽阔的独立地区。

附合导线：在两个已知点之间布设导线,多用于带状地区及公路、铁路、水利等工程的勘测与施工。

支导线：一个已知点及方向，布置导线。

点数不宜超过 2 个，一般仅作补点使用。

3.选定导线点应注意哪些问题？选点原则:既要便于导线本身的测量，又要便于测量碎部，并应保证各项技术要求得到满足。

相邻点间通视好，便于测角、测距点位土质坚硬，便于安放仪器、保存标志。

便于测绘地形和地物导线的边长应大致相等，一般为50-400m导线点应选在便于观测和不易被破坏的地方。

导线点有足够密度，分布均匀，便于控制整个测区。

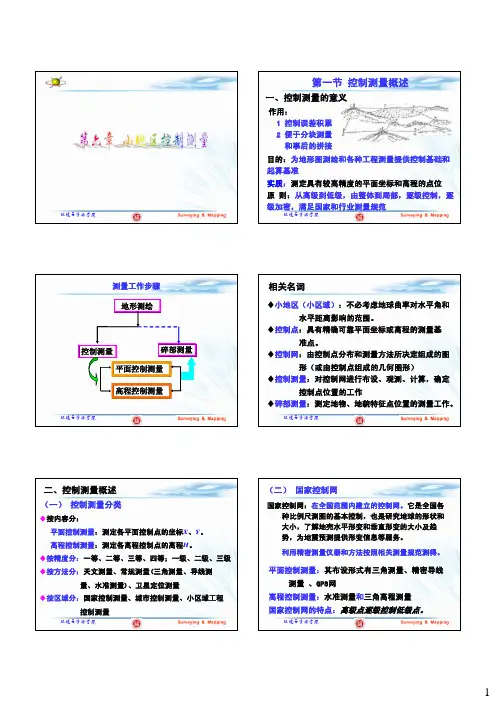

环境与资源学院环境与资源学院第一节控制测量概述一、控制测量的意义作用：1 控制误差积累2 便于分块测量和事后的拼接目的：为地形图测绘和各种工程测量提供控制基础和起算基准实质：测定具有较高精度的平面坐标和高程的点位原则：从高级到低级，由整体到局部，逐级控制，逐级加密，满足国家和行业测量规范环境与资源学院地形测绘控制测量碎部测量平面控制测量高程控制测量测量工作步骤环境与资源学院相关名词小地区（小区域）：不必考虑地球曲率对水平角和水平距离影响的范围。

控制点：具有精确可靠平面坐标或高程的测量基准点。

控制网：由控制点分布和测量方法所决定组成的图形（或由控制点组成的几何图形）控制测量：对控制网进行布设、观测、计算，确定控制点位置的工作碎部测量：测定地物、地貌特征点位置的测量工作。

环境与资源学院二、控制测量概述（一）控制测量分类按内容分：平面控制测量：测定各平面控制点的坐标X 、Y 。

高程控制测量：测定各高程控制点的高程H 。

按精度分：一等、二等、三等、四等；一级、二级、三级 按方法分：天文测量、常规测量(三角测量、导线测量、水准测量)、卫星定位测量按区域分：国家控制测量、城市控制测量、小区域工程控制测量环境与资源学院（二）国家控制网平面控制测量：其布设形式有三角测量、精密导线测量、GPS网高程控制测量：水准测量和三角高程测量国家控制网的特点：高级点逐级控制低级点。

国家控制网：在全国范围内建立的控制网。

它是全国各种比例尺测图的基本控制，也是研究地球的形状和大小，了解地壳水平形变和垂直形变的大小及趋势，为地震预测提供形变信息等服务。

利用精密测量仪器和方法按照相关测量规范测得。

环境与资源学院（1）三角测量各三角形向某一个方向延伸推进而连成锁状，称三角锁三角形向各方向扩展而连成网状，称为三角网按精度不同全国性平面控制网分为一、二、三、四等。

观测所有三角形的内角，并至少测量其中一条边长，作为起算边。

这种三角形的顶点称为三角点，并进行这种控制测量称为三角测量。
