《铁道车辆工程》第07章货车车体.pptx
- 格式：pptx
- 大小：2.66 MB
- 文档页数：71
下载文档原格式
合集下载
《铁路车辆》PPT课件
并通过上、下心盘将重量传给走行部。在列车运行时， 它还承受机车牵引力和列车运行中所引起的各种冲击力， 所以必须具有足够的强度和刚度。
货车车底架 1－端梁；2、7－枕梁；3－纵梁；4－侧梁；5－横梁；6－中梁。
20
§1.1 车辆基本构造
2.底架受力情况 a.垂直力 （垂直载荷）：车体，货物 b.纵向力 ：拉伸力、压缩力 中梁承受5/8的垂直载荷，9/10的纵向力。因 此，中梁的几何尺寸最大。 为了减轻重量，中 梁与枕梁一般都做成箱形;侧梁、端梁、…等均 为单根型钢。
2.走行部构成： （1）轮对 （2）轴箱油润装置 （3）弹簧减震装置 （4）侧架 （5）摇枕弹簧装置
1－轴箱装置；2－轮对；3－侧架； 4－弹簧减震装置；5－摇枕；6－ 旁承；7－下心盘。
24
§1.1 车辆基本构造
3.转向架分类： a.按用途分为: 客车 、货车 b.按结构分为： （1）拱板式（已淘汰） （2）铸钢侧向架式: ① 轴箱一体式 ② 轴箱组合式 ③ 导框式 —— 转8A，主型 ④ 径向式 —— 尚未使用 c.按轴数分： （1） 两轴（主型） （2） 三轴 （3） 多轴
（２）钩锁铁处于最低位置， 嵌于钩舌尾部，使钩舌不能转动；
（３）钩锁销落下被卡 ，起防跳作用。 注：当列车运行时车钩必须位于锁闭位置
56
57
58
§1.1 车辆基本构造
b.车钩开锁位置 — 两车辆准备 分离时车钩的状态
特点： （１）钩锁铁脱离钩舌尾部，此
时，钩舌受力时可以转动； （２）钩锁铁的运动需要外力通
第一章 铁路车辆
本章要点： 1.车辆分类及型号 2.车辆基本构成: ➢ 转向架 ➢ 制动系统 3.车辆技术经济指标
1
§1.1 车辆基本构造
货车车底架 1－端梁；2、7－枕梁；3－纵梁；4－侧梁；5－横梁；6－中梁。
20
§1.1 车辆基本构造
2.底架受力情况 a.垂直力 （垂直载荷）：车体，货物 b.纵向力 ：拉伸力、压缩力 中梁承受5/8的垂直载荷，9/10的纵向力。因 此，中梁的几何尺寸最大。 为了减轻重量，中 梁与枕梁一般都做成箱形;侧梁、端梁、…等均 为单根型钢。
2.走行部构成： （1）轮对 （2）轴箱油润装置 （3）弹簧减震装置 （4）侧架 （5）摇枕弹簧装置
1－轴箱装置；2－轮对；3－侧架； 4－弹簧减震装置；5－摇枕；6－ 旁承；7－下心盘。
24
§1.1 车辆基本构造
3.转向架分类： a.按用途分为: 客车 、货车 b.按结构分为： （1）拱板式（已淘汰） （2）铸钢侧向架式: ① 轴箱一体式 ② 轴箱组合式 ③ 导框式 —— 转8A，主型 ④ 径向式 —— 尚未使用 c.按轴数分： （1） 两轴（主型） （2） 三轴 （3） 多轴
（２）钩锁铁处于最低位置， 嵌于钩舌尾部，使钩舌不能转动；
（３）钩锁销落下被卡 ，起防跳作用。 注：当列车运行时车钩必须位于锁闭位置
56
57
58
§1.1 车辆基本构造
b.车钩开锁位置 — 两车辆准备 分离时车钩的状态
特点： （１）钩锁铁脱离钩舌尾部，此
时，钩舌受力时可以转动； （２）钩锁铁的运动需要外力通
第一章 铁路车辆
本章要点： 1.车辆分类及型号 2.车辆基本构成: ➢ 转向架 ➢ 制动系统 3.车辆技术经济指标
1
§1.1 车辆基本构造
铁道机车车辆车体分解课件
04
分解后的检查与维修
主要部件的检查与维修
转向架检查
检查转向架的各部件是否完好，如轴承、轮对等，确保其正常运 转。
车体钢结构检查
对车体钢结构进行全面检查，查看是否有裂纹、锈蚀等问题，并 及时进行修复。
制动系统检查
对制动系统进行全面检查，确保制动装置完好、灵活，制动性能 良好。
常见故障的诊断与排除
根据实践操作的经验，反馈问题并 提出改进建议。
04
THANKS
感谢观看
知识储备
了解车体结构、各部件的功能及拆装顺序。
工具与设备准备
准备所需工具，如螺丝刀、扳手等，并检查 设备的完好性。
环境检查
确保工作场所整洁，无杂物，以便于操作。
实践操作的过程与要点
遵循拆装顺序
按照规定的拆装顺序进行，避 免损坏部件。
使用合适的工具
根据需要选择合适的工具，避 免使用不适当的工具。
注意细节
维修后的测试与验证
运行测试
在维修完成后，应对机车进行运行测试，检查各 部件的工作状态是否正常。
制动性能测试
对制动系统进行测试，确保制动性能良好，符合 安全要求。
振动测试
对机车进行振动测试，检查机车在运行过程中是 否有异常振动现象。
05
车体分解的实践操作
实践操作前的准备
安全防护措施
确保工作区域安全，穿戴好个人防护装备， 如防护眼镜、手套等。
轮对故障
轮对故障是常见的机车故障之一，应定期检查轴承的工作状态，及 时更换磨损严重的轴承。
电气故障
电气系统是机车的重要组成部分，常见的电气故障包括接触不良、 断路等，应定期检查电气线路的连接状态，确保其正常工作。
制动系统故障
货车技术-车体页PPT文档
5）研制开发了澳大利亚、新西兰等国的25~30吨辎重3*20ft集装箱车、五单 元关节式集装箱车、C25型粮食漏斗车及C32型煤漏斗车、35.7~40吨辎 重不锈钢矿石车，取得了货车整机出口的新突破，实现了中国向世界发 到国家批量出口铁路货车整机的夙愿，向世人展示了中国铁路货车制造 业的综合实力。
6）研制开发的21吨轴重转K2型提速转向架和25吨轴重转K6型低动力作用 转向架，已成为中国铁路新型货车的主转向架。25~40吨轴重中交叉转 向架，是中国铁路出口货车的主力转向架。21~25吨轴重2轴、3轴、4轴、 5轴焊接转向架，满足了国内长大特种货车开发的需求。储备开发了30吨 轴重重载货车转向架、160Km/h快捷货车转向架。
第七章 货车车体
第一节 我国货车技术发展概况
主要内容：
一、铁路货车的技术现状
1）研制开发了载重80吨级C80型铝合金、C80B型不锈钢运煤敞车， 满足了大秦线开行2万吨重载组合列车的运输要求，开辟了中国 铁路重载运输的新纪元，使中国铁路重载技术进一步跨入了世界 先进行列，为大秦铁路年运量从1亿吨跃升到2~4亿吨提供了装备 保障。
2）研制开发了具有自主知识产权的载重70吨级C70、C70A、C70B 型敞车、P70型棚车、X4K型集装箱平车及KM70A型底开门煤车、 KM70B不锈钢煤炭漏斗车、L70型粮食漏斗车等新型货车，实现 了中国铁路货车载重60吨级向70吨级、时速由70~80公里向120 公里的全面升级换代。
3）研制开发了转K2型提速转向架，完成了既有货车的120Km/h提速 改造技术方案设计，快速提升了既有铁路货车的技术性能，改写 了中国铁路货车40年来的长期在70~80Km/h徘徊的历史，揭开了 中国铁路提速的新篇章。
• 目前我国铁路专用货车无论是品种还是档次都 满足不了市场的需求。专用货车(集装箱运输车、 小汽车运输车、冷藏运输车、特种装备(军用) 运输车、大件运输车等)远远落后于国外铁路发 达国家。
6）研制开发的21吨轴重转K2型提速转向架和25吨轴重转K6型低动力作用 转向架，已成为中国铁路新型货车的主转向架。25~40吨轴重中交叉转 向架，是中国铁路出口货车的主力转向架。21~25吨轴重2轴、3轴、4轴、 5轴焊接转向架，满足了国内长大特种货车开发的需求。储备开发了30吨 轴重重载货车转向架、160Km/h快捷货车转向架。
第七章 货车车体
第一节 我国货车技术发展概况
主要内容：
一、铁路货车的技术现状
1）研制开发了载重80吨级C80型铝合金、C80B型不锈钢运煤敞车， 满足了大秦线开行2万吨重载组合列车的运输要求，开辟了中国 铁路重载运输的新纪元，使中国铁路重载技术进一步跨入了世界 先进行列，为大秦铁路年运量从1亿吨跃升到2~4亿吨提供了装备 保障。
2）研制开发了具有自主知识产权的载重70吨级C70、C70A、C70B 型敞车、P70型棚车、X4K型集装箱平车及KM70A型底开门煤车、 KM70B不锈钢煤炭漏斗车、L70型粮食漏斗车等新型货车，实现 了中国铁路货车载重60吨级向70吨级、时速由70~80公里向120 公里的全面升级换代。
3）研制开发了转K2型提速转向架，完成了既有货车的120Km/h提速 改造技术方案设计，快速提升了既有铁路货车的技术性能，改写 了中国铁路货车40年来的长期在70~80Km/h徘徊的历史，揭开了 中国铁路提速的新篇章。
• 目前我国铁路专用货车无论是品种还是档次都 满足不了市场的需求。专用货车(集装箱运输车、 小汽车运输车、冷藏运输车、特种装备(军用) 运输车、大件运输车等)远远落后于国外铁路发 达国家。
课件 火车车体
货车车底架
二、货车车底架的一般结构 底架是车体的基础，车钩缓冲装置、制动装置 都安装在底架上。底架上部装有侧墙、端墙以及顶 棚等设备。底架承受着作用于车辆上的一切垂直方 向载荷和纵向作用力，因此，底架要有足够的强度 和刚度。 货车车底架的一般结构如图2—2所示。 货车车底架由中梁、侧梁、枕梁、端梁、大横 梁、小横梁及地板托梁等组成。
敞车
敞车
三、C63型单元列车敞车 为了解决晋煤外运，我国在大秦线上推广了 具有国际先进水平的单元列车铁路运输组织方式， C63型敞车就是为此而专门设计制造的。该车采用 耐候钢的全钢焊接结构、无门，可在特别的翻车 机上不摘钩卸车。 C63型敞车载重61t，自重22.3t。为适应重 载运输提高车辆每延米重的要求，全车长为11986 mm。该车一位端装用F型转动车钩，二位端装用F 型固定车钩。制动装置采用美国进口的ABDW货车 制动系统。
车
体
铁道运输系 高双喜
参赛选手：******
货车车底架
第一节
货车车底架
一、车辆承载方式 (一) 底架承载结构 平车和长大货物车，由于结构上只要求具有装货的地 板面而不需要车顶，所以，全部载荷由车底架来承担， 称为底架承载结构。有部分车辆，如钢骨木制敞车，虽 有车顶，但侧墙不能分担载荷，也属于底架承载结构。 因中、侧梁要求强度大，为了使受力合理，一般将中、 侧梁制成色腹形梁(即变截面等强度梁)，如图2—1所示。
棚车
棚车
三、P64型棚车 为适应铁路运输事业的发展，1992年开始生产P64型 棚车。P64型棚车载重58t，自重25.4t，容积116m3。 P64型棚车是一种具有内衬结构的棚车，是在P62N的 基础上设计的，其车体主要结构、外造型与P62N型棚车基 本相同。车底架及车体钢结构均采用耐候钢，并进行抛丸 预处理。内衬及地板采用竹材板，车顶木结构采用厚3mm 编织竹胶板内衬板，端、侧墙木结构内衬板采用厚12mm竹 材层压板，每侧侧墙设4扇下翻式内、外宙，车底架木结 构采用厚30mm的竹材层压板地板。此外，在车顶中央设烟 囱口及烟囱口盖等，必要时可运送人员及军用物资。
轨道列车车体—铁路货车车体结构
内补强座 侧柱补强板
侧墙为板柱式结构，由侧柱、上侧梁、侧板、斜撑、连铁、侧柱补强板及侧柱
1.2
侧 墙
内补强座等组焊而成。上侧梁采用140×100×5的冷弯矩形钢管，侧柱采用 8mm厚冷弯双曲面帽型钢，斜撑采用槽型冷弯型钢。侧柱与侧梁连接采用专
用拉铆钉铆接，侧柱根部设有铸造侧柱内补强座。
结构简介
角部加强铁
车体-敞车（C70）
铁道车辆发展概述
目前，铁路发展的主要方向是“高速”和“重载”。也就是旅客列车实现高速运输， 货物列车实现重载运输。
350km/h
20,000t（20t、80t）
铁道车辆发展概述
近年来，我国研制开发了具有自主知 识 产 权 的 载 重 70t 级 敞 车 、 棚 车 、 平 车、罐车和漏斗车等5大类10余种新 型提速、重载铁路货车，实现了中国 铁路货车由60t级向70t级全面升级换 代。
结构简介
底架
侧墙
端墙
下侧门 中立门
结构简介
1.1底架
由中、侧、枕、横、端、纵向、小 横梁及钢地板组焊而成。采用锻造 上心盘（直径为Φ358mm）及材质 为C级铸钢的前、后从板座，前、 后从板座与中梁间，脚蹬、牵引钩、 绳栓、下侧门搭扣与侧梁间均采用 专用拉铆钉连接。
结构简介
上侧梁
斜撑
连铁
侧板
侧柱
• 车体内长13m，满足较长货物的运输要求；对底架结构进行了优化，车辆中部 集载能力达到39t，较C64型敞车提高了70%，可运输的集载货物范围更广。
主要特点
采用新型中立门结构，提高了车门的可靠性。 采用E级钢17型高强度车钩和 MT-2型缓冲器，提高了车钩缓冲装置的使用可靠性。
主要特点
铁路货车车体介绍PPT培训课件
铁路货车车体介绍ppt培 训课件
• 铁路货车车体的概述 • 铁路货车车体的设计理念 • 铁路货车车体的应用场景 • 铁路货车车体的维护与保养 • 铁路货车车体的未来发展趋势
01
铁路货车车体的概述
定义与分类
定义
铁路货车车体是用于装载货物或 旅客的铁路车辆，是铁路运输系 统中的重要组成部分。
分类
根据用途和结构，铁路货车车体 可分为敞车、棚车、平车、罐车 等类型。
材料选择
车体主要材料应具备足够的强度和刚 度，保证车体的载重性能和稳定性。
轻量化设计
在保证载重性能的前提下，车体应采 用轻量化材料和设计，以降低能耗和 减少对线路的损伤。
舒适性能
舒适性能
减震降噪
铁路货车车体的舒适性对于提高运输效率 和乘客满意度具有重要意义。
车体应采用有效的减震和降噪措施，减少 运输过程中对货物和乘员的振动和噪音干 扰。
智能监控与故障诊断
通过安装传感器和监测设备，实现对车体运行状态的实时监控和故障预警，提高 运行安全性。
绿色化
环保材料应用
采用轻量化、可回收的环保材料，降低车体自重和能耗，减 少对环境的影响。
节能技术应用
推广使用节能型发动机和辅助装置，提高能源利用效率，降 低排放。
人性化
舒适性设计
优化车体内外部结构，提高乘坐舒适 性，降低司乘人员的工作疲劳度。
碰撞安全
车体结构应具备足够的吸能能力 和抗冲击能力，以减少在碰撞事 故中对乘员和货物安全的威胁。
防火安全
车体应采用阻燃材料，设置灭 火器等消防设施，以降低火灾
事故发生的可能性。
载重性能
载重性能
铁路货车车体必须具备足够的载重能 力，以满足不同货物的运输需求。
• 铁路货车车体的概述 • 铁路货车车体的设计理念 • 铁路货车车体的应用场景 • 铁路货车车体的维护与保养 • 铁路货车车体的未来发展趋势
01
铁路货车车体的概述
定义与分类
定义
铁路货车车体是用于装载货物或 旅客的铁路车辆，是铁路运输系 统中的重要组成部分。
分类
根据用途和结构，铁路货车车体 可分为敞车、棚车、平车、罐车 等类型。
材料选择
车体主要材料应具备足够的强度和刚 度，保证车体的载重性能和稳定性。
轻量化设计
在保证载重性能的前提下，车体应采 用轻量化材料和设计，以降低能耗和 减少对线路的损伤。
舒适性能
舒适性能
减震降噪
铁路货车车体的舒适性对于提高运输效率 和乘客满意度具有重要意义。
车体应采用有效的减震和降噪措施，减少 运输过程中对货物和乘员的振动和噪音干 扰。
智能监控与故障诊断
通过安装传感器和监测设备，实现对车体运行状态的实时监控和故障预警，提高 运行安全性。
绿色化
环保材料应用
采用轻量化、可回收的环保材料，降低车体自重和能耗，减 少对环境的影响。
节能技术应用
推广使用节能型发动机和辅助装置，提高能源利用效率，降 低排放。
人性化
舒适性设计
优化车体内外部结构，提高乘坐舒适 性，降低司乘人员的工作疲劳度。
碰撞安全
车体结构应具备足够的吸能能力 和抗冲击能力，以减少在碰撞事 故中对乘员和货物安全的威胁。
防火安全
车体应采用阻燃材料，设置灭 火器等消防设施，以降低火灾
事故发生的可能性。
载重性能
载重性能
铁路货车车体必须具备足够的载重能 力，以满足不同货物的运输需求。
《铁道车辆工程》第07章货车车体
10
第二节 货车类型及车体结构形式
主要内容: 货车类型 车体结构形式及承载方式
11
一、货车类型 货车按用途分通用货车和专用货车两类。 • 通用货车有平车、敞车、棚车、罐车和 保温车等。 • 专用货车有长大货物车、漏斗车、自翻 车等。
铁路货车主要有17种，截至到2005年 底，货车保有量62万辆，计划到2010年达 到70万辆。
3
二、铁路货车发展趋势 1、加强提速改造，发展货车快运
欧洲铁路快速货运是在与公路运输的激烈竞 争中积极借鉴高速客车的成功经验发展起来 的。快运货车的速度一般在120km/h—160k m/ h， 以集装箱运输、小汽车运输、家用电器、鲜活 物品等附加值高的货物为主。法国还开行了可 满足200 km/的货车，所采用的转向架也被称为 高速货车转向架，其采用的技术发展趋势越来 越客车化。
56
(2)按用途 • 轻油罐车 • 粘油罐车 • 酸碱罐车 • 液化气体罐车 • 粉状货物罐车
57
3、有底架罐车
58
59
G17型粘油罐车的组成 G17型粘油罐车由底架、罐体、加温套、
暖气加温套、排油装置等组成。 1、底架 2、罐体及其与底架的安装 3、加温装置 4、下泻式排油装置 5、内梯、外梯

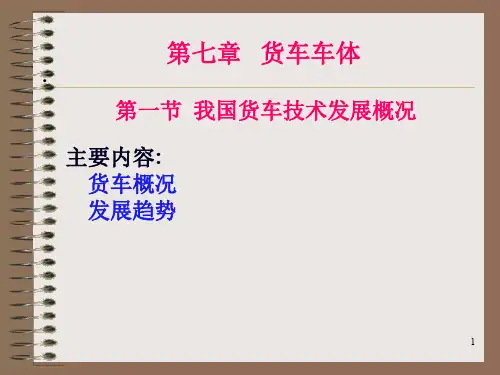

第七章 货车车体
•
第一节 我国货车技术发展概况 主要内容:
货车概况 发展趋势
1
一、铁路货车的技术现状
近年来我国铁路货车取得了较大的技术
进步:
全面采用了B级钢摇枕和侧架，C级钢车
钩，50钢车轴，MT-2型大容量缓冲器，120
型空气制动阀，完成了滚动轴承化。
推出了120km/h的转K1型、转K2型、转K3
• 装用转K5和转K6转向架 44
第二节 货车类型及车体结构形式
主要内容: 货车类型 车体结构形式及承载方式
11
一、货车类型 货车按用途分通用货车和专用货车两类。 • 通用货车有平车、敞车、棚车、罐车和 保温车等。 • 专用货车有长大货物车、漏斗车、自翻 车等。
铁路货车主要有17种，截至到2005年 底，货车保有量62万辆，计划到2010年达 到70万辆。
3
二、铁路货车发展趋势 1、加强提速改造，发展货车快运
欧洲铁路快速货运是在与公路运输的激烈竞 争中积极借鉴高速客车的成功经验发展起来 的。快运货车的速度一般在120km/h—160k m/ h， 以集装箱运输、小汽车运输、家用电器、鲜活 物品等附加值高的货物为主。法国还开行了可 满足200 km/的货车，所采用的转向架也被称为 高速货车转向架，其采用的技术发展趋势越来 越客车化。
56
(2)按用途 • 轻油罐车 • 粘油罐车 • 酸碱罐车 • 液化气体罐车 • 粉状货物罐车
57
3、有底架罐车
58
59
G17型粘油罐车的组成 G17型粘油罐车由底架、罐体、加温套、
暖气加温套、排油装置等组成。 1、底架 2、罐体及其与底架的安装 3、加温装置 4、下泻式排油装置 5、内梯、外梯
第七章 货车车体
•
第一节 我国货车技术发展概况 主要内容:
货车概况 发展趋势
1
一、铁路货车的技术现状
近年来我国铁路货车取得了较大的技术
进步:
全面采用了B级钢摇枕和侧架，C级钢车
钩，50钢车轴，MT-2型大容量缓冲器，120
型空气制动阀，完成了滚动轴承化。
推出了120km/h的转K1型、转K2型、转K3
• 装用转K5和转K6转向架 44
铁路货车车体介绍课件
02
车体类型与特点
平车车体
特点：
地板通常较低，以增加载货空间 。
概述： 平车车体是一种无盖货车 ，主要用于货物运输。其简单的 设计和构造使其在各种气候和地 形条件下都能有效运行。
开放式设计，方便装载和卸载货 物。
可配备侧壁和端壁，以增加货物 的稳定性。
棚车车体
概述： 棚车车体是一种带有部分或全部 覆盖物的货车，用于保护货物免受天气 影响。
对车体结构进行减震降噪设计，如增加减 震器、隔音材料等，降低运行过程中产生 的振动和噪音，提高乘坐舒适性。
04
车体的检测与维护
车体检测方法
01
02
03
目视检测
通过人工目视观察车体表 面状况，检查是否存在裂 纹、变形、锈蚀等问题。
非接触式检测
采用超声波、涡流、磁粉 等无损检测技术，对车体 进行内部缺陷检测，确保 车体结构完整性。
车体的基本结构
底架
车体的底架是承载货物的主要结构， 一般采用钢材焊接而成，具有足够的 强度和刚度。
侧墙
侧墙是车体两侧的封闭结构，用于防 止货物在运输过程中掉落或受损。
端墙
端墙是车体前后的封闭结构，与侧墙 一起构成车体的完整外壳。
车顶
车顶是车体顶部的结构，可根据需要 设置装载货物的装置和防护措施。
车体的材料和制造技术
铁路货车车体介绍课 件
目录
• 车体概述 • 车体类型与特点 • 车体的设计与优化 • 车体的检测与维护
01
车体概述
车体的定义与功能
定义
车体是铁路货车的主体部分，用于装载货物，并由车轮支撑 ，通过车辆耦合装置与其他车辆连接，共同构成列车。
功能
车体主要功能是装载和保护货物，在运输过程中确保货物的 完整性和安全性。同时，车体还需承受各种动态和静态载荷 ，保持车辆的稳定性和刚度，确保列车在高速行驶和复杂环 境下的安全性能。

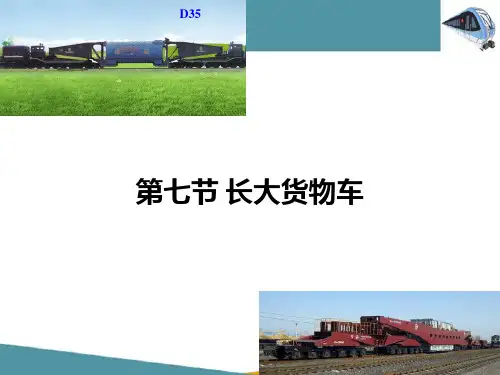

车体—长大货物车(车辆构造检修课件)
D35
第七节 长大货物车
1. 长大货物车
长大货物车是一种装运通用货车不能装运的长大重型货物 （大型机床、发电机、化工合成塔等）用的特种车辆。由于特 种车辆的载重和自重较大，因此其轴数较多。按照车体结构形 式不同，中国铁路长大货车分为凹底平车、长大平车、钳夹车、 落下孔车和双联平车等5种基本车型。
长大货物车组成与一般铁路货车基本相似，由车体、转向 架、制动装置、车钩缓冲装置等部分组成。但其车体由一层或 多层底架组成，可分小底架、中底架和大底架等。与货物直接 接触的底架根据车型不同分凹底架、承载框架和钳形梁等。根 据车型的载重要求转向架采用2轴、3轴或4轴转向架。大载重 长大货物车根据需要设有侧移装置、导向装置、起升装置、液 压装置、电气装置等。
182 360
56980
13000×（2460～ 3550）×3760
100/60
3.1 其他型号落下孔车
3.1 其他型号落下孔车
自重(t)
载重(t)
车辆 长度 (mm)
落下孔尺寸 长×宽 (mm)
空/重车构造速度 km/h
45
155 27780 12500×2350×2000
120/120
DK17A型落下孔车
3. 落下孔车
1956年，我国从德国进口了四种类型的落下孔车，包括 D16型载重110t、D17型载重150t、D18型载重180t、D19型载 重230t。这些车的缺点是落下孔长度太小，仅为4600mm，与其 载重量很不匹配，故好多货物无法运输，因此其中有些车已被 陆续改制为其它车型或进行了改造。1969年我过自行设计制造 的D17型载重150t落下孔车，落下孔尺寸为10200mm×2300mm， 但该车的设计结构并不太理想，当用该车运送较轻的货物时， 不但载重得不到充分利用，而且运行稳定性也欠佳。因此我国 落下孔车还有待于发展研制一批不同载重系列的新型车，以适 应铁路大型货物运输的需要。
第七节 长大货物车
1. 长大货物车
长大货物车是一种装运通用货车不能装运的长大重型货物 （大型机床、发电机、化工合成塔等）用的特种车辆。由于特 种车辆的载重和自重较大，因此其轴数较多。按照车体结构形 式不同，中国铁路长大货车分为凹底平车、长大平车、钳夹车、 落下孔车和双联平车等5种基本车型。
长大货物车组成与一般铁路货车基本相似，由车体、转向 架、制动装置、车钩缓冲装置等部分组成。但其车体由一层或 多层底架组成，可分小底架、中底架和大底架等。与货物直接 接触的底架根据车型不同分凹底架、承载框架和钳形梁等。根 据车型的载重要求转向架采用2轴、3轴或4轴转向架。大载重 长大货物车根据需要设有侧移装置、导向装置、起升装置、液 压装置、电气装置等。
182 360
56980
13000×（2460～ 3550）×3760
100/60
3.1 其他型号落下孔车
3.1 其他型号落下孔车
自重(t)
载重(t)
车辆 长度 (mm)
落下孔尺寸 长×宽 (mm)
空/重车构造速度 km/h
45
155 27780 12500×2350×2000
120/120
DK17A型落下孔车
3. 落下孔车
1956年，我国从德国进口了四种类型的落下孔车，包括 D16型载重110t、D17型载重150t、D18型载重180t、D19型载 重230t。这些车的缺点是落下孔长度太小，仅为4600mm，与其 载重量很不匹配，故好多货物无法运输，因此其中有些车已被 陆续改制为其它车型或进行了改造。1969年我过自行设计制造 的D17型载重150t落下孔车，落下孔尺寸为10200mm×2300mm， 但该车的设计结构并不太理想，当用该车运送较轻的货物时， 不但载重得不到充分利用，而且运行稳定性也欠佳。因此我国 落下孔车还有待于发展研制一批不同载重系列的新型车，以适 应铁路大型货物运输的需要。
《货车车体结构》课件
车体维护保养的周期与内容
日常检查
每日对车体外观、紧固件进行检查，确保无异常 情况。
定期保养
根据行驶里程或使用时间，对车体进行全面检查 和保养，包括润滑、清洁、紧固等作业。
专项维修
针对特定问题进行专项维修，如车体局部损坏、 锈蚀等。
车体维护保养的注意事项
遵循操作规程
01
在进行车体维护保养时，应遵循相关操作规程，确保作业安全
在货车车体结构的生产过程中，可以采用绿色制造技术，如环保涂装技术、节能 焊接技术等，实现生产过程的节能减排和资源循环利用。
THANKS FOR WATCHING
感谢您的观看
车体结构的材料与工艺
材料
主要使用钢材、铝材等金属材料 ，具有强度高、耐腐蚀、成本低 等特点。
工艺
主要采用焊接、铆接等工艺，将 各个部分组装在一起，形成完整 的车体结构。
02
货车车体的设计理念
安全性设计
结构安全性
车体结构应具有足够的强度和刚度， 以承受各种载荷和应力，防止发生过 度的变形、断裂或损坏。
空气质量
保证车体的通风和换气性能，提高 车内空气质量。
04
环保性设计
轻量化设计
采用轻质材料和结构优化设计，降低整车重 量，减少能源消耗和排放。
节能设计
优化发动机和传动系统，提高燃油经济性， 降低油耗和排放。
排放控制
采用先进的排放控制技术，降低污染物排放 。
可回收性
车体结构应采用可回收材料，提高资源利用 率，降低环境污染。
确保行车安全
车体结构的完整性对于货车的行驶安 全至关重要，定期维护保养可以及时 发现并修复潜在的安全隐患，降低事 故风险。
延长使用寿命
