长园共创解锁钥匙管理机操作说明

文件分类：使用说明书资料编号： UM-UTYSJ-001版本： V1.0型别： SUT-050系列解锁钥匙管理机使用说明书编写：审核：审定：批准：珠海优特电力产品配套有限公司2006年5月31日文档修改记录1.综述目前，许多变电站、发电厂采用了微机防误闭锁装置，这些装置为电力生产的安全运行提供了有力的保障。

但对于当微机防误闭锁装置出现故障或紧急解锁时，操作中使用的解锁钥匙的管理，一直没有很好的方法，直接影响到电力生产的安全进行。

优特公司为此开发了UT-050系列解锁钥匙管理机，较好的解决了这一问题。

UT-050系列解锁钥匙管理机是一种微电脑控制管理的设备，使用它可以管理电解锁钥匙（2把）、跳步钥匙（2把）、机械解锁钥匙（4把）。

用户使用非接触IC卡作为解锁钥匙管理机的开门工具；通过先进的红外检测技术，当用户从解锁钥匙管理机里拿出（借出）或归还解锁钥匙工具时，管理机就会准确记录用户拿出（借出）或还回钥匙工具的具体日期时间；记录详细而准确，大大减少了人工管理这些工具借出或归还记录的烦琐。

它设计了一个较大的液晶显示屏，全菜单操作界面简单友好，是电站自动化管理的一个好帮手。

2.外形及说明（图一）正视图1：无线采码区2：液晶显示器3：功能按键4：电解锁钥匙插座5：跳步钥匙插座6：机械解锁钥匙插座（图二）侧视图（图三）主界面及键盘图（图四）产品外形照片7：控制面板8：玻璃门9：箱体10：通信端口11：电源开关12：电源插座3.功能及操作系统使用非接触射频IC卡作为开门工具和管理权限。

在距解锁钥匙管理机面板的无线采码区1－3CM的空间轻轻一晃射频IC卡系统即能读到该卡，同时如果该卡是合法卡管理机就会发出嘟一声，我们称这个过程为刷卡。

在本系统注册过的射频卡，我们称其为合法卡，合法卡也称为用户卡。

合法卡的注册，即为把该卡的信息添加到本系统内部，使其能识别该卡。

本系统中用户卡分为3种级别，即级别1，2，3。

级别为3的用户卡为管理卡，其权限最高；级别2为领导卡，权限次之，级别1为普通用户卡，其权限最低。

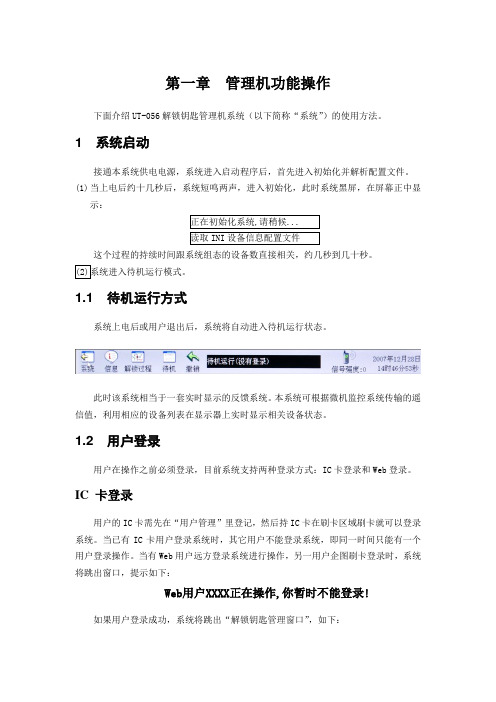

第一章管理机功能操作下面介绍UT-056解锁钥匙管理机系统（以下简称“系统”）的使用方法。

1 系统启动接通本系统供电电源，系统进入启动程序后，首先进入初始化并解析配置文件。

(1)当上电后约十几秒后，系统短鸣两声，进入初始化，此时系统黑屏，在屏幕正中显示：正在初始化系统,请稍候...读取INI设备信息配置文件这个过程的持续时间跟系统组态的设备数直接相关，约几秒到几十秒。

(2)系统进入待机运行模式。

1.1 待机运行方式系统上电后或用户退出后，系统将自动进入待机运行状态。

此时该系统相当于一套实时显示的反馈系统。

本系统可根据微机监控系统传输的遥信值，利用相应的设备列表在显示器上实时显示相关设备状态。

1.2 用户登录用户在操作之前必须登录，目前系统支持两种登录方式：IC卡登录和Web登录。

IC 卡登录用户的IC卡需先在“用户管理”里登记，然后持IC卡在刷卡区域刷卡就可以登录系统。

当已有IC卡用户登录系统时，其它用户不能登录系统，即同一时间只能有一个用户登录操作。

当有Web用户远方登录系统进行操作，另一用户企图刷卡登录时，系统将跳出窗口，提示如下：Web用户XXXX正在操作,你暂时不能登录!如果用户登录成功，系统将跳出“解锁钥匙管理窗口”，如下：解锁钥匙管理窗口主要分成四部分：上方的门锁状态显示、中部的解锁原因选择列表、左下方的钥匙状态显示区和右下方的操作选择按钮。

左下方的钥匙状态与钥匙存放仓里的解锁钥匙位置上是一一对应的，对应位置的钥匙在就是“在线”，不在就是“离线”。

右下方具体的操作选择按钮下面分别进行说明。

注意：解锁钥匙管理窗口只在用户IC卡登录时出现一次。

当再次执行右下方按钮所示的不同操作时，用户需按“待机”按钮（参见2.2.1 系统工具栏）退出系统，重新刷卡登录。

2.1 系统操作用户IC卡登录时，跳出解锁钥匙管理窗口，单击“系统操作”，系统信息显示“待机运行：（用户XXX）”，此时进入系统操作模式，如下图：1. 用户管理2. 系统设置3. 设备设置4. 传票操作解锁任务列表中“等待执行”的任务5. 删除解锁票列表中的解锁任务2.2 开解锁票2.21 普通解锁票和全站检查票如果056钥匙管理机使用解锁票分普通解锁票和全站检查票。

SMART WIFI DEADBOLTHow do I enter an access code to unlock the door with the touchscreen?To unlock the Schlage Encode deadbolt, enter your user code on the touchscreen and wait for the Home and checkmark icon to flash.How do I lock the deadbolt with the touchscreen?Press the Lock icon on the exterior side of the lock to secure the deadbolt from the touchscreen.How do I lock the deadbolt on the interior side of the door?To lock the door from the inside, rotate the thumbturn toward the door’s edge. To unlock the door from the inside, rotate the thumbturn away from the door’s edge.How do I light up the touchscreen to see the numbers at night?If lighting is low, press the Home button at the bottom left of the lock to illuminate the touchscreen.Will the lock still work if the power goes out?Yes. All Schlage smart locks are battery operated, so they will continue to work during a power outage.The battery icon is flashing red after I enter a code. What does this mean?This means the battery is low. Now is a good time to change the batteries.How do I change the batteries?The Schlage Encode ™ Smart WiFi Deadbolt requires four new AA alkaline batteries, installed on the interior side of the lock.To replace the batteries when you see the flashing red battery icon:■■Remove the black battery cover on the interior side of the lock by sliding it up.■■Pull out the battery holder and install the batteries, paying special attention that the batteries are inserted in the right directions.■■Replace the battery holder, making sure the batteries are facing the door.What is a virtual key and how do I use it?Your host may provide you with a virtual key via text or email. If you receive a link for a virtual key, visit that URL from your smartphone to activate the virtual key. Once it is activated, the Schlage Home app will give you privileges to control the lock. If you don’t have the app or a Schlage account, tap on the virtual key link and follow the steps provided.Icons and Lights■■Flashing Home button and checkmark icon: A correct code was entered.■■Flashing Lock button and red X icon: An incorrect code was entered.■■Solid red battery icon: Batteries need to be replaced immediately.■■Flashing red battery icon: The battery is low.You can contact Schlage at any time for help using the lock on Twitter (@Schlage_Locks) or Facebook (/Schlagelocks).。

免费服务热线：400-030-3900
操作方法
K26解锁钥匙管理机操作方法
1、 操作人员可以通过触摸式键盘输入工号及密码 （工号为4位，密码必须是6位数字），之后按确认键，如图所示：
也可以直接在刷卡区刷操作人员卡，进入选择解锁原因状态
2、 操作人员登陆后会提示相应的操作信息，如图所示：
3、当选择“解锁钥匙”，显示屏会出现提示“请选择解锁原因”，按压触摸式键盘中的对应数字选择解锁原因，如图所示：
4、选择解锁原因后，显示屏会出现提示：“请选择授权方式”，按压触摸式键盘中的对应数字选择授权方式，如图所示：
免费服务热线：400-030-3900 3 5、 若选择“授权卡授权”，显示屏会出现提示：“您好， ＊＊＊ 请刷授权卡”，如图所示：
此时刷卡，门电磁铁拉合，可以开门，存取钥匙
6、若选择“短信息授权”，显示屏会出现提示：“请选择一级授权人”、“选择二级授权人”按压触摸式键盘中的对应数字选择一、二级授权人，如图所示：
注：一、二级授权人不能为同一人。

7、发送短信过程中，屏幕会出现提示：“正在发送短信…”若发送成功，屏幕会出现提示“发送短信成功，正在等待回复…”，若发送失败，则屏幕会出现提示“发送短信失败，请检查网络设置”。

8、待机状态下按动键盘的“↑”、“↓”键可以本地查看钥匙管理机记录。

9、待机状态下按“OK ”键，可登陆管理界面。

10、 待机状态下按“ESC ”键盘，可查询钥匙管理机。

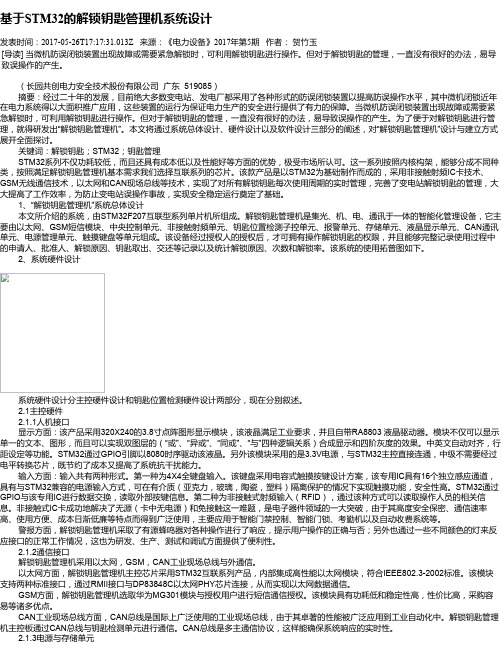

基于STM32的解锁钥匙管理机系统设计发表时间：2017-05-26T17:17:31.013Z 来源：《电力设备》2017年第5期作者：贺竹玉[导读] 当微机防误闭锁装置出现故障或需要紧急解锁时，可利用解锁钥匙进行操作。

但对于解锁钥匙的管理，一直没有很好的办法，易导致误操作的产生。

（长园共创电力安全技术股份有限公司广东 519085）摘要：经过二十年的发展，目前绝大多数变电站、发电厂都采用了各种形式的防误闭锁装置以提高防误操作水平，其中微机闭锁近年在电力系统得以大面积推广应用，这些装置的运行为保证电力生产的安全进行提供了有力的保障。

当微机防误闭锁装置出现故障或需要紧急解锁时，可利用解锁钥匙进行操作。

但对于解锁钥匙的管理，一直没有很好的办法，易导致误操作的产生。

为了便于对解锁钥匙进行管理，就得研发出“解锁钥匙管理机”。

本文将通过系统总体设计、硬件设计以及软件设计三部分的阐述，对“解锁钥匙管理机”设计与建立方式展开全面探讨。

关键词：解锁钥匙；STM32；钥匙管理 STM32系列不仅功耗较低，而且还具有成本低以及性能好等方面的优势，极受市场所认可。

这一系列按照内核构架，能够分成不同种类，按照满足解锁钥匙管理机基本需求我们选择互联系列的芯片。

该款产品是以STM32为基础制作而成的，采用非接触射频IC卡技术、GSM无线通信技术，以太网和CAN现场总线等技术，实现了对所有解锁钥匙每次使用周期的实时管理，完善了变电站解锁钥匙的管理，大大提高了工作效率，为防止变电站误操作事故，实现安全稳定运行奠定了基础。

1、“解锁钥匙管理机”系统总体设计本文所介绍的系统，由STM32F207互联型系列单片机所组成。

解锁钥匙管理机是集光、机、电、通讯于一体的智能化管理设备，它主要由以太网、GSM短信模块、中央控制单元、非接触射频单元、钥匙位置检测子控单元、报警单元、存储单元、液晶显示单元、CAN通讯单元、电源管理单元、触摸键盘等单元组成。

深圳南瑞ISA300+后台监控系统关于南瑞ISA300+当地监控后台的操作步骤及补充说明：1．打开电脑，在桌面上找到“服务器”“HMI客户端”图标。

若桌面上没有则找到prs700文件夹，在文件夹中找。

先打开服务器，再打开客户端。

2．先双击“服务器”图标启动服务器。

3．双击“HMI客户端”图标启动客户端。

4．登陆客户端，点击客户端下端的人形图标，在左侧对话框中选择对应的用户，中间方格中输入密码，然后左键点击登入，即可以登陆客户端，只有登陆客户端才能选择关闭客户端。

同样，按上述步骤反过来人员可登出。

5．关闭监控后台的步骤如下：在已登陆的情况下，点击客户端下方“小叉”图标，然后选择用户名并输入密码就可以退出客户端，客户端退出后可以直接关闭服务器，关闭服务器同样需要身份校验。

6．点击主界面各个按钮就可以跳转到主接线图，网络配置图，分画面图等，并可在各分画面左上方的链接按钮返回主画面。

7．在客户端主界面最上面的图标中，“变位”，“SOE”“越限”,“保护”，“自检”，“系统”，“命令”，“总览”，对应的图标闪烁时，表示有相应的信号。

“变位”主要是指遥信量的位置变化，如开关位置变化等等；“SOE”是指事件顺序记录，一般会伴随变位一起上送；越限是指“遥测遥信量”超出正常运行值范围；“保护”是指有保护动作事件发生，如电流速断保护动作，保护动作会同时伴随着开关跳闸；“自检”主要是对应各个二次测控保护单元的通信状态；“命令”是指后台发出操作指令，如遥控操作等；“系统”是指客户端和服务器启动时的一些通讯信息；“总览”是各种信息的综合显示。

当以上对应信号发生时，在客户端的下方将自动弹出信息提示框，显示对应的信息！再次单击上述相应图标可隐藏消息提示框。

8．主界面上方右侧的四个图标“主服”“AB网”“五防”“遥控”正常情况应显示为绿色；分别对应主服务器工作正常，A/B网通信正常，遥控操作正常；“五防”显示后台机跟五防系统的通讯状态。

数控钥匙机操作规程数控钥匙机操作规程一、总则1.1 数控钥匙机操作规程是为了确保数控钥匙机的正常稳定运行，保证操作人员的安全，规范操作流程，提高工作效率。

1.2 所有操作人员必须严格遵守本规程，不得违反操作规定，发生事故后果严重的，依法追究相关人员的责任。

1.3 所有操作人员必须经过专业培训，掌握操作技能并持有相关证书，方可上岗操作。

二、操作准备2.1 工作人员应仔细阅读数控钥匙机的使用说明书，了解机器的性能、特点，熟悉各个部件的名称和使用方法。

2.2 确认数控钥匙机的接线正常、电源稳定，检查机器是否有异常声响或异味，如有异常情况应立即停止使用并通知维修人员。

2.3 操作人员应佩戴个人防护用品，包括安全帽、防护眼镜、防护手套等，并确保这些防护用品的完好性和有效性。

2.4 在操作前，需要将工作区域清理干净，并保持干燥和整洁，不得有杂物和滑倒的障碍物。

三、操作流程3.1 开机准备：按照机器的使用说明书的要求，正确连接电源，并启动数控钥匙机。

等待机器自检结束后，确认机器处于正常运行状态。

3.2 调整工件夹持装置：根据需要制作的钥匙类型，选择合适的夹具，并确保夹具固定牢固，调整夹具的位置和角度，使得工件平稳固定。

3.3 编程设置：按照所需钥匙的规格和要求，选择合适的程序，进行编程设置，包括钥匙的长度、宽度、切割深度等参数。

3.4 开始加工：确认编程设置正确后，开始加工操作，确保操作平稳，不要急躁。

根据机器的要求，将钥匙材料夹入夹具，并启动加工过程。

3.5 加工监控：在加工过程中，要保持机器的稳定运行，注意观察机器的工作状态，特别是切割刀具的磨损情况，及时更换刀具。

3.6 加工结束：加工结束后，关闭机器电源，等待机器停止运转，待机时间结束后，方可进行下一次操作。

3.7 清洁和维护：清理加工完毕的废料和切割油渍，保持机器的清洁，并定期检查机器的各个部件，确保机器的正常运行。

四、安全措施4.1 操作人员在加工过程中，禁止任何杂物和异物靠近机器运动部位，特别是切割刀具附近，以免发生意外伤害。

配钥匙机器使用操作指南配钥匙机器使用操作指南1.介绍配钥匙机器是一种用于制作钥匙的设备。

本操作指南旨在提供详细的说明，帮助用户正确操作配钥匙机器。

2.准备工作在开始使用配钥匙机器之前，请确保完成以下准备工作：安装机器：确保配钥匙机器已正确安装并连接到电源和网络。

清洁机器：确认机器表面清洁无尘，特别是切削刀等关键部件。

调整设置：根据实际需求，设置机器的相关参数，例如切削深度、切割角度等。

3.操作流程3.1 打开机器按下电源按钮将配钥匙机器启动。

确保机器运行稳定后，进入下一步操作。

3.2 导入钥匙原件将待配制的钥匙原件正确放置在机器的切削区域，确保原件固定不会移动。

3.3 设置钥匙参数根据钥匙原件的具体要求，调整机器的切削参数。

例如，根据原件的形状和尺寸，设置合适的切削深度和切割角度。

3.4 开始切割按下切割按钮，机器将开始自动切割钥匙。

注意观察切削过程，确保切割准确无误。

3.5 完成切割切割完成后，将切割好的钥匙取出，并进行必要的修整和抛光。

4.保养和维护定期检查配钥匙机器的各部件，确保其正常运行。

清洁机器的工作面、磨刃工具和排屑装置，以保持机器的良好状态。

5.附件本文档涉及的附件包括：- 配钥匙机器说明书：详细介绍配钥匙机器的组装、安装和维护方法。

- 配钥匙机器调试记录表：记录机器的参数调整过程和效果，以便后续参考和查阅。

6.法律名词及注释- 配钥匙机器：指用于制作钥匙的设备。

- 切削深度：指钥匙切割的深度，也是切割刀具进入钥匙原件的深度。

- 切割角度：指钥匙切割刀具的倾斜角度，用于切割钥匙的截面形状和削角。

X3电脑钥匙使用说明书因为共创·所以更好X3电脑钥匙简易使用说明书1，X3电脑钥匙使用电脑钥匙工具进行升级，配置，子项红色代表选中；功能介绍：一：快捷功能1，快捷功能为一页，只能装六项，这六项选择在系统设置—>快捷功能配置进行配置，系统设置初始密码是4（上）3（下）2（确认）；二：操作管理1）操作票预览：预览当前操作票；2）清除操作票：将操作票置为清除状态，不可再操作，不可预览，在<操作任务切换>里可以看到该票的状态，要完全清除该操作票必须由上位机清除；3）中止操作票：将操作票置为中止状态，不可再操作，可预览，在<操作任务切换>里可以看到该票的状态，要完全清除该操作票必须由上位机清除；4）跳过本步操作：跳步时必须由跳步码跳步并手动确认是否改变状态；5）操作任务切换：多任务时可进行任务切换，屏幕显示该任务时，按“确定”键即切换到该任务6）设备编号检查：由上位机发送相应核对票即可进行检查7）锁具开锁检查：由上位机发送相应开锁检查票即可进行检查，此功能尚未完善；8）多任务模式：可选择关闭或开放；9）危险点模式：此功能尚未开放；10）电气/机械转换：可将当前步的锁具属性进行转换11）重复操作：密码285，选择：“开放”之后，可以重复上一步操作12）电气连续操作：密码285，可以对电气锁进行连续操作13）退出协同操作：此功能尚未开放；14）请求对方操作：此功能尚未开放；X3电脑钥匙－使用说明书2 三：调试专用（密码：123）1）恢复用户密码：此功能尚未开放2）锁具编码采集：需要上位机发送相应采码票进行操作，需采数量为该设备应该要采的数量，已采数量为已经采到ID 码个数，当已采数量已满时继续采码，则会按顺序依次覆盖该设备已采的ID 码；3）钥匙读码测试：将ID 码值靠近钥匙读码头，屏幕显示该ID 码值4）钥匙开锁测试：红色为选中状态，读到ID 码即可开锁，不判断该ID 码值是否和类型对应上。
