医用直线加速器技术规格

医科达电子直线加速器技术参数1、双模式的数字化加速器，提供宽范围的X线和电子线能量，充分满足放射治疗外照射的临床需要。

2、射线束能量：多能量可定制性：多至2档X射线能量(4 ~ 18 MV)和6档电子线能量(4 ~ 20 MeV)3、主机性能及配置：（1）独特设计的滚筒式机架：高度可靠性和稳定性，开放的机架结构，便于维修，最低的等中心高度（124cm），最大的等中心到治疗头的净空间距离45cm。

（2）高效能的行波加速管：行波加速管二十年无条件保用，允许较低的电压梯度，对行波加速管的真空要求低，使电子枪等部件可快速拆卸并易于更换。

（3）大功率FasTraQ磁控管：专门的紧凑型微波功率源，5MW功率输出，具有快速调谐的能力，快速的束流切换特性<0.1秒，提供24个月的保用期。

（4）滑雪式偏转系统：完全的消色散系统，并维持射束的对称性，伺服控制的三极磁偏转系统，精确的靶点聚焦，极佳的半影。

（5）可单独拆卸更换灯丝的电子枪：电子枪伺服系统反应快速，确保束流能量的精度。

（6）六通道开放式结构的电离室：最新型超薄壁陶瓷材料电离室，自动校正KTP（温度、湿度、气压），监测射线的剂量、对称性和平坦度，具有长期的高灵敏和高稳定性，适合精确的伺服控制射线束流，重复精度：+/-0.5%，线性精度：+/-1%，2-10MU时的线性精度对保证IMRT的放疗精度尤其重要，旋转（运动束流）投照时的稳定性：±1%，分辨率：0.1MU。

（7）运动系统：用于操纵治疗头、机架及病人床的运动，手控盒可操纵加速器的所有动作，治疗头上有四个控制钮，可操纵治疗头的所有运动，治疗床两边各有一个控制板，可操纵床的所有运动，所有运动都是无线调速。

（8）安全连锁系统：通过硬件限位和软件防碰撞二种方式，确保病人和操作人员的安全。

（9）真空系统：维持加速管和电子枪的真空状态，在加速器中有效使用离子泵，有助于减少能源消耗，保护环境，并维持高的开机率。

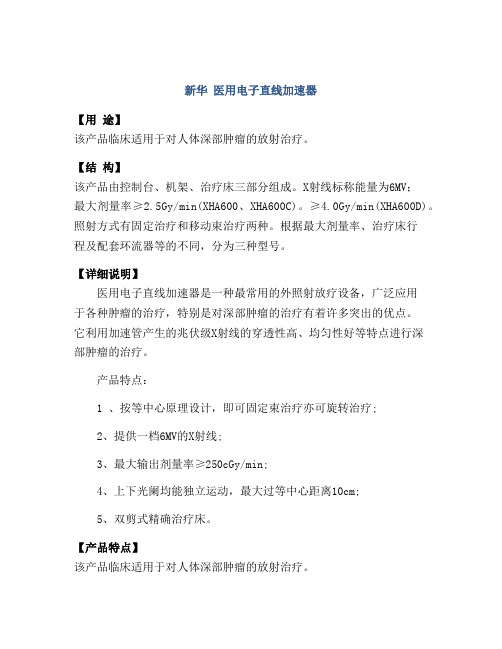

新华医用电子直线加速器
【用途】
该产品临床适用于对人体深部肿瘤的放射治疗。

【结构】
该产品由控制台、机架、治疗床三部分组成。

X射线标称能量为6MV；
最大剂量率≥2.5Gy/min(XHA600、XHA600C)。

≥4.0Gy/min(XHA600D)。

照射方式有固定治疗和移动束治疗两种。

根据最大剂量率、治疗床行
程及配套环流器等的不同，分为三种型号。

【详细说明】
医用电子直线加速器是一种最常用的外照射放疗设备，广泛应用
于各种肿瘤的治疗，特别是对深部肿瘤的治疗有着许多突出的优点。

它利用加速管产生的兆伏级X射线的穿透性高、均匀性好等特点进行深
部肿瘤的治疗。

产品特点：
1 、按等中心原理设计，即可固定束治疗亦可旋转治疗;
2、提供一档6MV的X射线;
3、最大输出剂量率≥250cGy/min;
4、上下光阑均能独立运动，最大过等中心距离10cm;
5、双剪式精确治疗床。

【产品特点】
该产品临床适用于对人体深部肿瘤的放射治疗。

【使用方法】
该产品临床适用于对人体深部肿瘤的放射治疗。

请在医师的指导下使用该产品。

【注意事项】
若在使用产品的过程中遇到什么问题，请立即停止使用该产品，并及时到医院就诊。

一医用直线加速器系统技术规格及参数医用直线加速器是一种医疗设备，用于放射治疗和肿瘤研究。

它采用直线加速器技术，将高能电子束加速到非常高的速度，并用于治疗癌症和其他相关疾病。

下面将介绍医用直线加速器的技术规格及参数。

1.加速器类型：医用直线加速器通常分为两种类型：电子直线加速器和电子直线加速器/调强（比如加速器自身能以瞬间超标剂量进行治疗方向调整）。

前者用于治疗表浅肿瘤，后者用于治疗深部肿瘤。

2.能量范围：医用直线加速器的能量范围通常从4MeV到25MeV。

不同的能量适用于不同的治疗情况，可以根据患者的具体需要进行调整。

3.治疗方式：医用直线加速器可以用于不同的治疗方式，包括3D适形放射治疗、强调放射治疗（IMRT）、调强电弧放射治疗（VMAT）等。

这些治疗方式可以根据患者的具体情况进行调整和组合，以达到最佳的治疗效果。

4.辐射剂量控制：医用直线加速器系统具有精确的辐射剂量控制功能，可以精确地控制电子束的射程和强度。

这对于确保治疗的准确性和安全性至关重要，并可以减少对周围正常组织的伤害。

5.同步装置：医用直线加速器通常配备同步装置，用于确保电子束与患者的位置和呼吸节奏同步。

这可以帮助治疗师在治疗过程中准确地控制电子束的方向和强度。

6.控制系统：医用直线加速器的控制系统通常采用先进的计算机技术，可以实时监控和调整治疗参数。

医生和治疗师可以根据患者的情况进行实时的调整，以达到最佳的治疗效果。

7.安全系统：医用直线加速器的安全系统包括辐射监测和警报系统，以及灾难缓解机构。

这些系统能够确保设备在运行过程中的安全，及时发出警报并采取相应措施以保护人员的安全。

8.图像引导系统：医用直线加速器通常配备图像引导系统，可以在治疗过程中实时监测肿瘤和周围组织的位置和形状。

这有助于治疗师准确地定位肿瘤并调整电子束的方向和强度。

总结：医用直线加速器是一种功能强大的医疗设备，它具有精确的辐射剂量控制、多种治疗方式、同步装置、先进的控制系统、安全系统和图像引导系统等功能。

SPECT与直线加速器技术参数一、S PECT主要技术参数射线类型：伽马射线、X射线使用放射性核素种类：碘131、氟18、锝99标称能量：40‐681千电子伏周最大放射量：锝99 600mci年用量：碘131 500mci氟18 600mci技术参数：系统组成：业界目前唯一的一体化机架设计，即SPECT探头和CT探测器安装在同一滑环机架上，是真正的SPECT/CT一体化设备。

一）矩形大视野全数字化1英寸双探头，探头特性:光电倍增管：每个探头有95个圆形光电倍增管；85个直径为60 毫米，10个直径为38毫米。

每个光电倍增管都有一个模数转换装置美国电工委员会标准的有效视野：540x400 毫米晶体：1”(25.4mm) Starbrite 专用切割晶体能量范围：40‐681千电子伏固有空间分辨率：≤4.5mm FWHM (CFOV)固有能量分辨率：9.8％固有均匀性：≤2.1% 微分 (CFOV)固有空间线性：≤0.1mm (CFOV)最大计数率：≥460Kcps二）4排探测器，每排384个固体探测器。

固定阳极X线管球球管电流：1.0, 1.5, 2.0或2.5 mA球管电压 (120，140 KV)层数：4层厚：5 mm·旋转一周覆盖范围：20 mm·CT采集角度214°·采集矩阵512×512·采集速度16层/分钟·CT扫描模式：螺旋扫描和轴扫。

·探测器旋转速度为2.6 rpm，和SPECT显像在采集速度上达到最佳匹配，从而保证更高的融合精度（特别是运动器官）。

二、直线加速器主要技术参数设备型号：医用直线加速器系统射线类型：X射线、电子线标称能量：两档X线能量：6和10兆伏五挡电子线能量：4,6,9,12和15MeV照射野范围：40×40日最大放射量：100野次年用量：22000野次技术参数：加速管：驻波微波功率源：速调管微波输出的峰值功率≥5.5MW束流偏转与输出系统：270度磁偏转系统。
