中低压压力容器设计

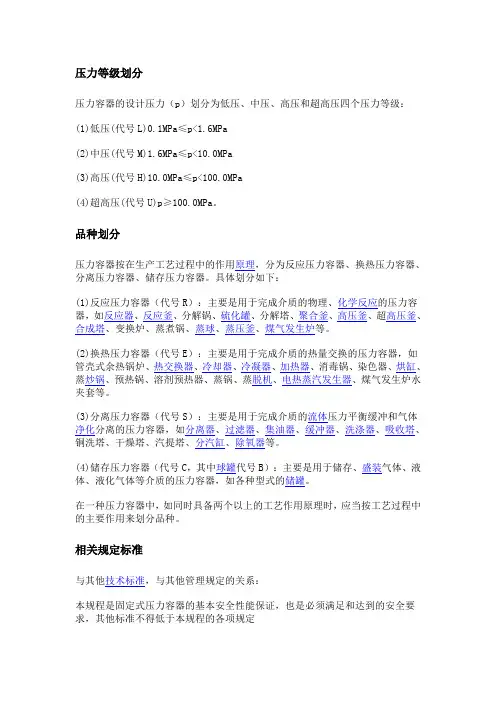

压力等级划分压力容器的设计压力（p）划分为低压、中压、高压和超高压四个压力等级：(1)低压(代号L)0.1MPa≤p<1.6MPa(2)中压(代号M)1.6MPa≤p<10.0MPa(3)高压(代号H)10.0MPa≤p<100.0MPa(4)超高压(代号U)p≥100.0MPa。

品种划分压力容器按在生产工艺过程中的作用原理，分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。

具体划分如下：(1)反应压力容器（代号R）：主要是用于完成介质的物理、化学反应的压力容器，如反应器、反应釜、分解锅、硫化罐、分解塔、聚合釜、高压釜、超高压釜、合成塔、变换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉等。

(2)换热压力容器（代号E）：主要是用于完成介质的热量交换的压力容器，如管壳式余热锅炉、热交换器、冷却器、冷凝器、加热器、消毒锅、染色器、烘缸、蒸炒锅、预热锅、溶剂预热器、蒸锅、蒸脱机、电热蒸汽发生器、煤气发生炉水夹套等。

(3)分离压力容器（代号S）：主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器，如分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等。

(4)储存压力容器（代号C，其中球罐代号B）：主要是用于储存、盛装气体、液体、液化气体等介质的压力容器，如各种型式的储罐。

在一种压力容器中，如同时具备两个以上的工艺作用原理时，应当按工艺过程中的主要作用来划分品种。

相关规定标准与其他技术标准，与其他管理规定的关系：本规程是固定式压力容器的基本安全性能保证，也是必须满足和达到的安全要求，其他标准不得低于本规程的各项规定不符合本规定时，如何处理：指“三新”试验、研究数据报告报国家质检总局委托技术机构评审、处理，并将结果经总局批准后进行试制相关标准（1）国标GB150-2011压力容器GB151-1999钢制管壳式换热器GB18442-2001低温绝热压力容器GB50094-98球形储罐施工及验收规范GB50128-2005立式圆筒形钢制焊接储罐施工及验收规范3（2）机械部JB4700--2000压力容器法兰JB4708-2000钢制压力容器焊接工艺评定JB/T4709-2000钢制压力容器焊接规程JB4710-2005钢制塔式容器JB4726-2000压力容器用碳素钢和低合金钢锻件JB4727-2000低温压力容器用低合金钢锻件JB4728-2000压力容器用不锈钢锻件JB4731-2005钢制卧式容器JB4732-95钢制压力容器－分析设计标准及标准释义JB/T4734-2002铝制焊接容器JB/T4735-1997钢制焊接常压容器JB4736-2002补强圈JB/T4745-2002钛制焊接容器JB/T5104-91焊接接头脆性破坏的评定JB6917-1998制冷装置用压力容器JB/T6920-1993管壳式油冷器用换热管JB/T8930-1999冲压工艺质量控制规范（3）石油部SY/T0404-98加热炉工程施工及验收规范SY/T0419-97油田专用水套加热炉制造、安装及验收规范SY/T0448-97油田油气处理用钢制压力容器施工及验收规范SY/T0449-97油气田用钢制常压容器施工及验收规范SY/T0469-98石油建设工程质量检验评定标准（油田钢制容器及加热炉制作）SY/T0538-2004管式回热炉规范SY/T4004-90管式加热炉工程施工及验收规范SY4024-93石油建设工程质量检验评定标准（通则）SY4026-93石油建设工程质量检验评定标准（储罐工程）SY/T4041-95油田专用湿蒸汽发生器安装及验收规范SY/T4069-93石油建设工程质量检验评定标准（油田钢制容器制作）SY4081-95钢质球形储罐抗震鉴定技术标准SY6279-1997大型塔类设备吊装安全规程SY6444-2000石油工程建设施工安全规定SY6457-2000含硫天然气管道安全规程SY/T10006-2000结构钢管制造规范化工HG20517-92钢制低压湿式气柜HG20536-93聚四氟乙烯衬里设备HG20545-92化学工业炉受压元件制造技术条件HG/T20589-96化学工业炉受压元件强度计算规定HG21502.1-92钢制立式圆筒形固定顶储罐系列HG21502.2-92钢制立式圆筒形内浮顶储罐系列HG21503-92钢制固定式薄管板列管换热器HG21504.1～2-92玻璃钢储槽标准系列HG21504.1-92玻璃钢储槽标准系列VN0.5-100立方米HG21504.2-92拼装式玻璃钢储罐标准系列（VN100-500立方米）HG21505-92组合式社镜HG21506-92补强圈HG/T3112-1998浮头列管式石墨换热器HG/T3113-1998YKA型圆块孔式石墨换热器HG/T3114-1998聚丙烯海尔环填料HG/T3116-1998玻璃设备、管道和配件检验、安装和使用的一般规则HG/T3117-1998耐酸陶瓷容器HG/T3124-1998焊接金属波纹管釜用机械密封技术条件HG/T3126-1998搪玻璃蒸馏容器HG3129-98整体多层加紧式高压容器HGJ208-83高压化工设备施工及验收规范HGJ209-83中低压化工设备施工及验收规范HGJ210-83圆桶形钢制焊接贮罐施工及验收规范HGJ211-85化工塔类设备施工及验收规范HGJ212-83金属焊接结构湿式气柜施工及验收规范10HGJ226-87管式炉安装工程施工及验收规范HGJ230-88乙烯装置裂解炉施工及技术规程（4）中石化SH3074-95石油化工钢制压力容器SH3075-95石油化工钢制压力容器材料选用标准SH3512-2002球形储罐工程施工工艺标准SH3513-2000石油化工铝制料仓施工及验收规范SH3524-99石油化工钢制塔、容器现场组焊施工工艺标准15SH3065-94石油化工管式炉急弯弯管技术标准SH3074-95石油化工钢制压力容器SH3075-95石油化工钢制压力容器材料选用标准SH3086-1998石油化工管式炉钢结构工程及部件安装技术条件SH3087-1997石油化工管式炉耐热钢铸件技术标准SH/T3112-2000石油化工管式炉炉管胀接工程技术条件SH/T3113-2000石油化工管式炉燃烧器工程技术条件SH/T3114-2000石油化工管式炉耐热铸铁件工程技术条件SH/T3414-1999钢制立式轻质油罐罐下采样器选用、检验及验收SH3504-2000催化裂化装置反应再生系统设备施工及验收规范SH3506-2000管式炉安装工程施工及验收规范SH3512-2002球形储罐工程施工工艺标准16SH3513-2000石油化工铝制料仓施工及验收规范SH3529-93石油化工企业厂区竖向布置工程施工及验收规范SH3530-2001石油化工立式圆筒形钢制储罐施工工艺标准SH3532-95石油化工换热设备施工及验收规范SH3534-2001石油化工筑炉工程施工及验收规范SH/T3537-2002立式圆筒形低温储罐施工技术规程压力压力容器的压力可以来自两个方面，一是压力是容器外产生（增大）的，二是压力是容器内产生（增大）的。

风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。

工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。

其中GC1 级安全等级最高；GC3 级安全等级最低。

4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。

4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。

4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。

4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。

4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

压力容器设计类别、级别、品种范围划分表压力容器设计类别、级别、品种范围划分表级别代号称品种范围备注A1 A2 A3 A4 C1 C2 C3 D1 D2 SAD 压容器、高压容器第三类低、中压容器球形储罐非金属压力容器铁路罐车汽车罐车或长管拖车罐式集装箱类压力容器第二类低、中压容器压力容器分析设计注明结构形式；单层、锻焊、多层包扎、绕带、热套、绕板、无缝等《压力容器压力管道设计单位资格许可与管理规则》中设计单位人员必须具备的条件？答：设计单位的人员必须具备下列条件之一：1.设计A类、C类、SAD类压力容器的单位，专职设计人员总数一般不得少于10名，其中，审批人员不得少于3名；2.设计D类压力容器的单位，专职设计人员总数一般不得少于7名，审批人员不得少于2名。

根据《压力容器压力管道设计单位资格许可与管理规则》压力容器设计单位质量保证体系文件(质保手册)应包括什么内容：答：质保手册包括下面各项内容：1.质量方针；2.质量体系；(1)设计组织机构；(2)设计、校核、审核、审定、技术负责人的职、责、权；(3)各级设计人员名单和任命书3.设计质量控制：(1)设计类别、级别、品种范围；(2)设计工作质量控制程序；(3)材料代用原则；(4)设计审核修改原则(校审提纲)。

4.各级设计人员的培训、奖惩；5.设计管理制度(十三项)；根据《压力容器压力管道设计单位资格许可与管理规则》压力容器设计单位必须具备的“十三项”设计管理制度？答：压力容器设计单位必须建立健全下列设计管理制度：1.压力容器各级设计人员的条件；2. 压力容器各级设计人员的业务考核；3. 压力容器各级设计人员岗位责任制；4. 压力容器设计工作程序；5. 压力容器设计条件的编制与审核；6. 压力容器设计文件的签署；7. 压力容器设计标准化管理；8. 压力容器设计文件的质量评定；9. 压力容器设计文件的管理；10. 压力容器设计文件的的更改；11. 压力容器设计文件的复用；12. 压力容器设计条件图编制规定；13. 压力容器设计资格印章的使用与管理。

简述中低压压力容器的制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!中低压压力容器的制造工艺流程通常包括以下几个关键步骤：1.设计与图纸审核：首先根据使用需求进行容器的设计，并绘制详细的制造图纸。

1总则本规定是按照特种设备安全技术规范TSGR1001—2008《压力容器、压力管道设计许可规则》的要求制定，是压力容器设计质保体系的重要组成部分。

本规定是结合我厂具体情况，是对GB150《钢制压力容器》，GB151《钢制管壳式换热器》等的补充和具体化。

1.1适用范围本规定适用于我厂设计的D1、D2类压力容器。

1.2管辖范围本规定的管辖范围是容器壳体及与之连为整体的受压零部件；与容器壳体相连的非受压元件其连接焊缝，以及直接装在容器壳体上的安全附件等。

1.3遵循的法律、法规、标准进行压力容器设计时，除遵守本规定外，还应执行国务院第549号令《特种设备安全监察条例》的有关规定和《固定式压力容器安全技术监察规程》、GB150《钢制压力容器》、GB151《管壳式换热器》、HG/T20580~HG/T20585《钢制化工容器设计基础规定》等要求，并符合压力容器专业技术标准的有关规定。

2定义2.1压力除注明者外，压力均为表压力。

2.1.1工作压力（MPa）a．内压容器在正常工作情况下，容器顶部可能出现的最高压力。

b．真空容器(指真空度≥0.02MPa的容器)在正常工作情况下，容器顶部可能出现的最大真空度。

c．外压容器在正常工作情况下，可能出现的最大内外压力差。

2.1.2设计压力（MPa）设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷的条件，其值不低于工作压力。

2.1.3试验压力（Mpa）压力试验时，容器顶部的压力。

2.1.4最大允许工作压力在指定温度下，压力容器安装后顶部所允许的最大工作压力。

该压力应是按各受压元件的有效厚度减去压力外的其它载荷所需厚度后，计算得到的最大工作压力（且减去元件相应液柱静压力）中的最小者。

a.当压力容器根据使用条件要求有不同的设计温度时，应分别计算对应于各个设计温度下的最大允许工作压力。

b.当不能通过计算来确定最大允许工作压力时，可用设计压力来代替最高工作压力2.1.5安全阀的开启压力(整定压力)安全阀阀瓣开始离开阀座，介质连续排出时，在安全阀入口侧测得的压力。

压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道.工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级.其中GC1 级安全等级最高；GC3 级安全等级最低.4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质.4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）.4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道.4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道.4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道.4.4 涉及毒性或可燃性不同的混合介质时,应按其中毒性或可燃性危害程度最大的介质考虑.当某一危害性介质含量极小时,应按其危害程度及其含量综合考虑,由业主或设计决定混合介质的毒性或可燃性类别.定义里三点要特别注意：“0.1MPa ”,介质类别,“25mm",不然很容易划错类别管道的用途广泛,品种繁多.不同领域内使用的管道,其分类方法也不同.一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类.具体情况可见图1.在一般法规、标准、规范中,为了便于设计、施工验收和使用管理和检验,往往根据介质的特性和设计参数采用综合分类、分级的方法,同时,在各行业的设计规范,施工验收规范和维修、检验规程之间,对管道的分级或分类尚存在差异.如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类.A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质,其中设计压力小于等于1MPa,且设计温度为-29～186℃的为D类.化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类.基本与国家标准一致,但将有毒介质管道划入B类管道.石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级,如下.SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道（苯管道除外）2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道.设计压力大于8MPa的为高压管道；设计压力大于1.6MPa,小于等于8MPa的为中压管道；设计压力小于等于1.6MPa 的为低压管道.《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类.这主要是从管道的用途和地域特性进行的分类,其具体定义是：（1）工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道.其地域特性是一个企业或事业单位内使用的管道；（2）公用管道：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道,其地域特性是一个城市或乡镇范围内使用的管道；（3）长输管道：产地、储存库、使用单位间用于输送商品介质的管道,其地域特性是跨地区（跨省、跨地市）使用的管道.。

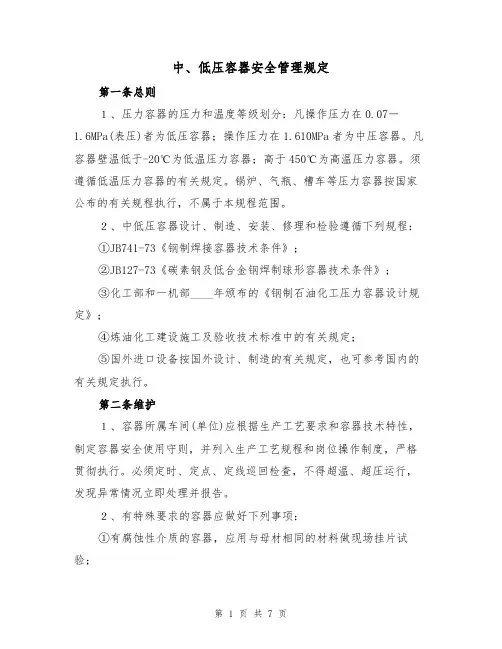

中、低压容器安全管理规定第一条总则１、压力容器的压力和温度等级划分：凡操作压力在0.07－1.6MPa(表压)者为低压容器；操作压力在1.610MPa者为中压容器。

凡容器壁温低于-20℃为低温压力容器；高于450℃为高温压力容器。

须遵循低温压力容器的有关规定。

锅炉、气瓶、槽车等压力容器按国家公布的有关规程执行，不属于本规程范围。

２、中低压容器设计、制造、安装、修理和检验遵循下列规程：①JB741-73《钢制焊接容器技术条件》；②JB127-73《碳素钢及低合金钢焊制球形容器技术条件》；③化工部和一机部____年颁布的《钢制石油化工压力容器设计规定》；④炼油化工建设施工及验收技术标准中的有关规定；⑤国外进口设备按国外设计、制造的有关规定，也可参考国内的有关规定执行。

第二条维护１、容器所属车间(单位)应根据生产工艺要求和容器技术特性，制定容器安全使用守则，并列入生产工艺规程和岗位操作制度，严格贯彻执行。

必须定时、定点、定线巡回检查，不得超温、超压运行，发现异常情况立即处理并报告。

２、有特殊要求的容器应做好下列事项：①有腐蚀性介质的容器，应用与母材相同的材料做现场挂片试验；②镶有金属衬里或防腐涂层的容器，降温泄压不宜过快，以防损坏衬层。

３、附件维护和要求：①安全阀的起跳压力应按规定调整，一般为操作压力1.05-1.10倍，回跳压力不低于操作压力0.9倍。

调定后加铅封。

若安全阀另有规定应严格遵循之；②容器和安全阀之间不得装有切断阀，但容器装有易燃、易爆、有毒及粘稠解质时，允许装切断阀，但切断阀必须全开并加铅封；③压力表须经校验合格方可使用，每年至少检验一次。

压力表使用范围应为量程的1/3-2/3；④液位计应有液位上、下限标志，并经1.5倍操作压力试压；⑤盛有易燃、可燃介质的容器应有良好的接地线，接地电阻不超过4欧姆，每年至少检测一次。

第三条检查１、外部宏观检查：①外部宏观检查(用肉眼或10倍以下放大镜)可在运行状况下每季度进行一次，并做好记录；②检查筒体、密封处、焊缝、接管开孔等处无泄漏、裂纹、变形等情况，有保温层的容器，检查保温层是否完好，有否漏液漏气现象；③了解运行过程中的有关情况，有否超温过热现象，有无异常振动或响声情况，做好详细记录；④检查设备基础有无倾斜、裂纹或下沉等情况，检查容器的安全附件是否齐全完好。

储气罐——压力容器的设计步骤1.确定压力容器设备的各项参数:压力,介质，温度最高工作压力为 1.5MPa,工作温度为常温20℃，工作介质为压缩空气,容积为2m3确定压力容器的类型容器类别的划分在国家质量技术监督局所颁发的《压力容器安全技术监察规程》（以下简称容规）第一章中有详细的规定，主要是根据工作压力的大小、介质的危害性和容器破坏时的危害性来划分.储气罐为低压（<1。

6MPa）且介质无毒不易燃,应为第Ⅰ类容器。

2.确定设计参数（1）确定设计压力容器的最高工作压力为1.5MPa，设计压力取值为最高工作压力的1.05～1.10倍. 取1。

05还是取1.10，取决于介质的危害性和容器所附带的安全装置.介质无害或装有安全阀等就可以取下限1。

05，否则上限1。

10.介质为压缩空气,管路中有泄压装置，符合取下限的条件，则得到设计压力为Pc=1.05x1.4（2）确定设计温度一般是在用户提供的工作温度的基础上，再考虑容器环境温度而得.如在室外在工作,无保温，容器工作温度为30℃，冬季环境温度最低可到－20℃,则设计温度就应该按容器可能达到的最恶劣的温度确定为－20℃。

《容规》提供了一些设计所需的气象资料供参考.假定在容器在室内工作，取常温为设计温度。

（3)确定几何容积按结构设计完成后的实际容积填写.（4）确定腐蚀裕量根据受压元件的材质、介质对受压元件的腐蚀率、容器使用环境和容器的使用寿命来确定。

先选定受压元件的材质，再确定腐蚀裕量。

《容规》对一些常见介质的腐蚀裕量进行了一些规定。

工作介质对受压元件的腐蚀率主要按实测数据和经验来确定,受使用环境影响很大，变数很多，目前无现成的数据。

介质无腐蚀的容器,其腐蚀裕量取1～2mm即可满足使用寿命的要求。

取腐蚀裕量为2mm.（5）确定焊缝系数焊缝系数的标准叫法叫焊接接头系数，GB150对其取值与焊缝检测百分比进行了规定。

具体取值，可以按《容规》所规定的种情况选择:其焊缝系数取1,即焊接接头应进行100％的无损检测，其他情况一般选焊缝系数为0。

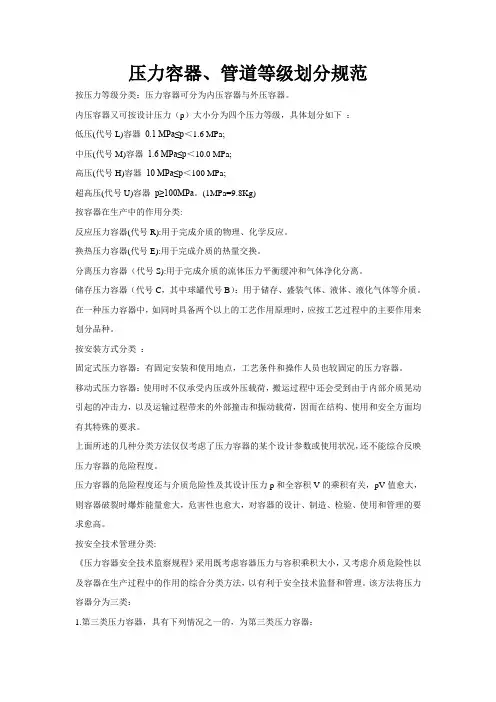

压力容器、管道等级划分规范按压力等级分类：压力容器可分为内压容器与外压容器。

内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压(代号L)容器0.1 MPa≤p＜1.6 MPa;中压(代号M)容器 1.6 MPa≤p＜10.0 MPa;高压(代号H)容器10 MPa≤p＜100 MPa;超高压(代号U)容器p≥100MPa。

(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。

换热压力容器(代号E):用于完成介质的热量交换。

分离压力容器（代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。

储存压力容器（代号C，其中球罐代号B）：用于储存、盛装气体、液体、液化气体等介质。

在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。

按安装方式分类：固定式压力容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。

移动式压力容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。

上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况，还不能综合反映压力容器的危险程度。

压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关，pV值愈大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法，以有利于安全技术监督和管理。

该方法将压力容器分为三类：1.第三类压力容器，具有下列情况之一的，为第三类压力容器：高压容器；中压容器（仅限毒性程度为极度和高度危害介质）；中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPa·m3 ）；中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5Pa·m3）；低压容器（仅限毒性程度为极度和高度危害介质，且乘积大于等于0.2MPa·m3 ）；高压、中压管壳式余热锅炉；中压搪玻璃压力容器；使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa）的材料制造的压力容器；移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气体、低温液体）等；球形储罐（容积大于等于50m3）；低温液体储存容器（容积大于5m3）。

风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。

工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。

其中GC1 级安全等级最高；GC3 级安全等级最低。

4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。

4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。

4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。

4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。

4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

一、压力容器是指同时具备下列三个条件的容器1.工作压力(PW)≥0.1MPa(不含液体静压力)。

2.内直经(非圆形截面积指最大尺寸)≥0.15M且容积V≥0.025M3。

3.盛装介质为气体、液化气体或最高工作温度大于等于标准沸点的液体。

二、压力容器的分类1.按设计压分为：低压，中压、高压、超高压四个压力等级。

（1）低压容器（代号L）：0.1MPa≤P<1.6MPa。

（2）中压容器（代号M）：1.6MPa≤P<10MPa。

（3）高压容器（代号H）：10MPa≤P<100MPa。

（4）超高压容器（代号U）：P≥100MPa。

2.按压力容器在生产工艺过程中的作用原理分类（1）反应压力容器（代号R），主要用于介质的物理、化学反应的压力容器，如反应塔等。

（2）换热压力容器（代号E），主要是用于完成介质热量交换的压力容器，如热交换器，冷凝器。

（3）分离压力容器（代号S），主要是用于完成介质的流体压力缓冲和气体净化分离，如分离器、缓冲器、分汽缸等。

（4）储存压力容器（代号C，其中球罐代号B），主要是用于储存、盛装气体、液体，液化气体等介质的压力容器，如各种型式的储罐。

3.按使用位置分类（1）固定工压力容器有固定的安装和使用地点,用管道与其他设备相连。

（2）移动式压力容器则无固定安装和使用地点,如铁路罐车，汽车罐车。

移动式压力容器的一个重要分支就是气瓶。

气瓶是使用的最为普遍的一种移动式力容器，它的的特点是数量大，使用范围广，充装的气体种类多，重复使用率高。

气瓶分为以下种：a：无缝气瓶，如氧气瓶，b：焊接气瓶，如液氨，c：溶解乙炔气瓶，d：液化石油气瓶，e：特种气瓶，如车用气瓶。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

压力容器设计应掌握的基本知识一.压力容器设计必须遵循的法规和规程;1.《锅炉压力容器安全监察暂行条例》.2.《锅炉压力容器安全监察暂行条例》.实施细则.3.《压力容器安全技术监察规程》.4.《压力容器设计单位资格管理与监督规则》.5.《液化石油气槽车安全管理规定》.6.《液化气体铁路槽车安全管理规定》二.如何划分压力容器的压力等级（P为设计压力）1.低压（代号L）0.1 MPa≤P＜1.6 MPa2.中压（代号M）1.6 MPa≤P＜1.0 MPa3.高压（代号H）10 MPa≤P＜100MPa4.超高压（代号U）P≥100MPa三.压力容器的品种主要划分为哪几种﹖按容器在生产工艺过程中的作用原理分为反应容器，换热压力容器，分离压力容器，储存压力容器。

1.反应压力容器（代号R）；要用于完成介质的物理，化学反应的压力容器，如反应器，反应釜，分解锅，合成塔等。

2.换热压力容器（代号E）；要用于完成介质热量交换的压力容器，如管壳式余热锅炉，热交换器，冷却器等。

3.分离压力容器（代号S）；要用于完成介质的流体压力平衡和气体净化分离等的压力容器，如分离器，过滤器，集油器，缓冲器，洗涤器，分汽缸等。

4.储存压力容器（代号C其中球罐代B）；主要用于盛装生产用的原料气体，液体，液化气体等的压力容器，如各种类型的球罐。

四.何划分压力容器的类别；为有利于安全技术监督和管理，将容规适用范围内的压力容器划分为三类；1.低压容器，第一类压力容器；2.中压容器，第二类压力容器；3.高压容器，第三类压力容器；五.《压力容器安全技术监察规程》的适用范围；（同时具备以下条件）1.最高工作压力大于等于0.1MPa (不含液体静压力)的容器；2.内直径（非园形截面指断面最大尺寸）大于等于0.15m,且容积(V)大于等于0.025m3的容器。

3.盛装介质为气体，液化气体或最高工作温度高于等于标准沸点的液体的容器六.钢种定义；1.碳钢：含锰量≤12％，含碳量≤2％且无有意添加其他合金元素的铁碳合金（可为脱氧目的而加入Si,Al等元素）如10，20，35，45,Q235等。

A 超高压容器、高压容器（A1）；
第三类低、中压容器（A2）；
球形储罐现场组焊或球壳板制造（A3）；
非金属压力容器（A4）；
医用氧舱（A5）
A1 应注明单层、锻焊、多层包扎、绕带、热套、绕板、无缝、锻造、管制等结构形式
B1 无缝气瓶（B1）；焊接气瓶（B2）；特种气瓶（B3）
B2 注明含（限）溶解乙炔气瓶或液化石油气瓶。

B3注明机动车用、缠绕、非重复充装、真空绝热低温气瓶等
C 铁路罐车（C1）；
汽车罐车或长管拖车（C2）；
罐式集装箱（C3）
D 第一类压力容器（D1）；
第二类低、中压容器（D2）
注：1. 一、二、三类压力容器的划分按照《压力容器安全技术监察规程》确定；
2. 超高压容器：设计压力大于及等于100MPa的压力容器；
高压容器：设计压力大于及等于10MPa且小于100MPa的压力容器；
中压容器：设计压力大于及等于1.6MPa且小于10MPa的压力容器；
低压容器：设计压力大于及等于0.1MPa且小于1.6MPa的压力容器。

3. 按分析设计标准设计的压力容器，其制造企业应持有A或C级许可证。

4. 球壳板制造项目含直径大于及等于1800mm的各类型封头。

5. 对于产品种类单一的制造企业，应对其许可范围进行限制，如限制产品或制造方法、材质、种类、用途等。

风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。

工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。

其中GC1 级安全等级最高；GC3 级安全等级最低。

4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。

4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。

4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。

4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。

4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。

工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。

其中GC1 级安全等级最高；GC3 级安全等级最低。

4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。

4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。

4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。

4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。

4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

气体压力分类低压为100KPa以下中压B级100KPa~0.2MPa中压A级0.2MPa~0.4MPa次高压B级0.4MPa~0.8MPa次高压A级0.8MPa~1.6MPa高压B级1.6MPa~2.5MPa高压A级2.5MPa~4.0MPa根据容器承受的压力(p)分为低压、中压、高压、超高压四类。

具体划分如下：(1)低压容器p<1．57MPa(16kgf／cm2)(2)中压容器：1．57MPa(16kgf／cm2)≤p<9．81MPa(100kgf／cm2)(3)高压容器：9．81MPa(100kg／cm2)≤p<98．1MPa(1000kgf／cm2)(4)超高压容器：p≥98．1MPa(1000kgf／cm2)2．在国家《压力容器安全监察规程》中，把压力容器统一划分为受监察和不受监察两类。

凡同时具备下列三个条件的容器属于受监察容器：(1)最高工作压力(Pwwω)≥0.098MPa(kgf／cm2)(不包括液体静压力)；(2)容积(V)≥25L，且P。

×V≥19．6L·MPa(200L·kgf/ cm2);(3)介质为气体、液化气体和最高工作温度高于标准沸点(指在一个大气压下的沸点)的液体。

依据受监察容器的压力高低、介质的危害程度以及生产过程中的重要作用，又将容器分为三类。

Ⅰ类容器：（1）非易燃或无毒介质的低压容器；（2）易燃或有毒介质的低压分离容器和换热容器。

Ⅱ类容器；（1）高、超高压容器；（2）剧毒介质的低压容器；（3）易燃或有毒介质的低压反应容器和贮运容器；（4）内径小于lm的低压废热锅炉。

Ⅲ类容器：（1）高压、超高压容器；（2）剧毒介质且P。

×V≥196L·MPa(2000L·kgf／cm2)的低压容器或剧毒介质的中压容器；（3）易燃或有毒介质且P。

×V≥490L·MPa(5000L·kgf／cm2)的中压反应容器，或P。

1、何为压力容器？如何对其分类？答：容器按所承受的压力分为常压容器和压力容器两大类。

最高工作压力PW≥0.1MPa(不包括液体静压力)的称为压力容器。

分类见《容规》P75，具体如下：（1）设计压力P分为低压、中压、高压各超高压四类；压力等级压力等级代号设计压力范围（MPa）低压L 0.1≤P＜1.6MPa中压M 1.6≤P＜10MPa高压H 10≤P＜100MPa超高压U P≥100MPa（2）按压力容器在生产工艺过程中的作用原理分：反应压力容器（R）、换热压力容器（E）、分离压力容器（S）、储存压力容器（C）四种。

2、压力容器主要由哪几部分构成？答：压力容器一般构造有：筒体、封头、法兰、密封元件、开孔与接管以及支座六大部分构成外壳，对于贮存容器，外壳即是容器；而反应、换热、分离等容器，还需装入工艺所需内件，才能构成完整的容器。

3、什么叫应力？答：在物体单位截面上承受的压力，叫应力。

4、什么叫应力集中？答：对于等截面构件在简单拉伸或压缩过程中横截面上的应力可以认为是均匀分布的，但是在工程上常有好些零件因有切口、螺纹、开孔等以致截面急剧改变，或者由于温度不均，构件承受弯曲应力等，在构件的某些小范围内，应力数值较高，离开此区域稍远，应力即大为降低，这种现象叫应力集中。

5、什么是金属材料的机械性能？它与哪些因素有关？答：金属受外力作用所表现的性能叫金属材料的机械性能。

它与强度、硬度、弹性、塑性、韧性有关。

6、什么是钢？什么是铁？它们含的主要元素是什么？答：含碳量小于2%的铁碳合金，叫作钢；含碳量大于2%的铁碳合金，叫作铁；它们的主要元素是：C、Si、Mn、S、P。

7、什么是碳当量？其适用范围是什么？答：在钢材中，除碳以外，把其它合金元素的作用折合成若干碳的作用。

适用于碳素钢和低合金钢的可焊性估计。

8、试述碳元素对碳钢可焊性和机械性能的影响。

答：含碳量越高，可焊性越低；含碳量增加，强度、硬度增高，塑性、韧性降低。

风管系统按其系统得工作压力(P)划分为三个类别:P≤500Pa为低压系统５００Ｐa<Ｐ≤１50０Ｐa为中压系统Ｐ＞1500 Pa为高压系统压力容器得压力等级与品种划分一、按压力容器得设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1。

低压(代号L)0、1MＰa≤P<１、6MＰａ2。

中压(代号Ｍ)１.6MPa≤Ｐ＜１0MPa3。

高压(代号H)１0MPa≤P〈１0０MＰa4。

超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道"系指最高工作压力大于或等于0、1ＭPa 得气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点得液体介质,且公称直径大于25mm得管道。

工业金属压力管道按其安全等级划分为ＧC1、GC２、ＧC3 三级。

其中ＧＣ1 级安全等级最高;ＧC3 级安全等级最低、4.1 符合下列条件之一得工业压力管道为GC1 级:４.１.１输送ＧB5０4４及HG20６60 中,毒性程度如下所列介质得管道: a)极度危害介质(但苯除外);ｂ)高度危害气体介质(包括苯);c)工作温度高于标准沸点得高度危害液体介质。

４。

１.2 输送GB5016０及ＧBJ１6 中规定得火灾危险性如下所列,且设计压力大于或等于4、0MPa得管道:a)甲、乙类可燃气体;ｂ)甲类可燃液体(包括液化烃)、4。

1。

３输送流体介质且设计压力大于或等于10、0MPａ得管道,以及设计压力大于或等于４。

0MPa 且设计温度高于或等于4０0℃得管道。

４、2 符合下列条件得工业压力管道为GＣ2 级:除4、3 条规定得GＣ3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力与设计温度低于4、1 条规定(GＣ1 级)得管道。

4、3 符合下列条件得工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1、0MＰa 且设计温度高于—２0℃但不高于+186℃得管道。
