光纤活动连接器技术规范引言：光纤连接器是光纤通信领域中非常重要的组件之一、它用于连接光纤之间的传输介质，因此其性能和质量直接影响着整个光纤传输系统的稳定性和可靠性。
本文将对光纤活动连接器的技术规范进行详细阐述，包括连接器类型、连接器规格、连接器插入损耗、插拔次数、连接器接头、连接器保护套件等方面。
通过规范连接器的设计和制造，可以提高光纤传输系统的性能以及可维护性。
一、连接器类型光纤连接器根据接口类型可以分为SC、FC、LC、ST等不同类型的连接器。
根据连接方式，可以分为活动连接器和固定连接器。
本文主要针对活动连接器进行规范。
二、连接器规格1.外部尺寸：光纤连接器的外部尺寸需符合国际标准要求，并能与光纤设备接口完全兼容。
2.材质选择：连接器外壳材料应选用高强度、耐腐蚀、抗负载能力强的材质，如不锈钢、铝合金等。
内部结构的材质应选用低损耗、低折射率的材质，如陶瓷或高质量的光纤陶瓷套件。
3.连接器锁定：连接器应具备防松动设计，确保在振动环境下保持连接的稳定性，同时易于插拔操作。
三、连接器插入损耗连接器的插入损耗是衡量连接器性能的重要指标，其要求如下：1.连接器的插入损耗应控制在最低限度内，国际标准要求插入损耗不超过0.5dB。
2.连接器的插入损耗应在使用寿命内保持在合理范围内，寿命内损耗增加不超过0.2dB。
3.光纤连接器在不同波长下的插入损耗应具备一致性，波长变化对插入损耗的影响应控制在合理范围内。
四、插拔次数连接器的插拔次数直接影响到系统的可靠性和使用寿命，其要求如下：1.国际标准规定，活动连接器的插拔性能应满足至少1000次插拔的要求。
2.连接器的插拔性能应在使用寿命内保持良好，插拔次数增加时插入损耗的增加应控制在合理范围内。
五、连接器接头连接器接头是连接光纤的关键部分，其要求如下：1.连接器接头应采用优质光纤，确保最小的插入损耗和最大的传输性能。
2.连接器接头的端面应保持光滑、无划伤、无污染，端面质量应符合国际标准的要求。

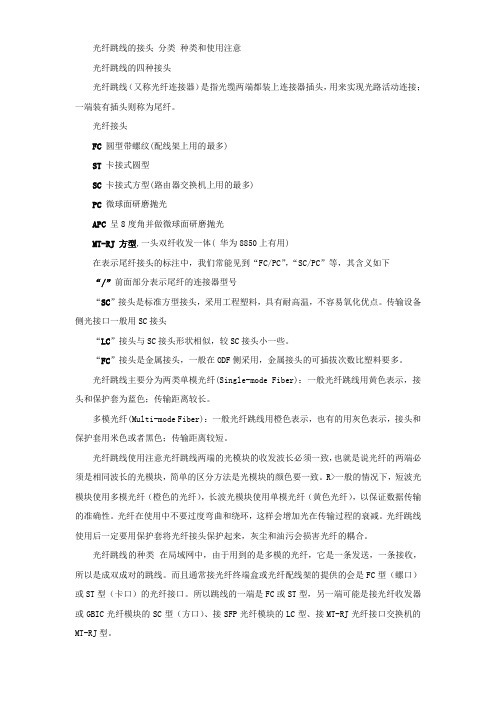

光纤跳线的接头分类种类和使用注意光纤跳线的四种接头光纤跳线（又称光纤连接器）是指光缆两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。
光纤接头FC圆型带螺纹(配线架上用的最多)ST卡接式圆型SC卡接式方型(路由器交换机上用的最多)PC微球面研磨抛光APC呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
光纤跳线主要分为两类单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤跳线使用注意光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
R>一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
光纤跳线的种类在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。
而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。
所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。
fc光纤接头正确操作方法光纤接头是将光纤连接在一起的重要组件，其正确的操作方法能够确保光纤传输的质量和稳定性。
本文将详细介绍FC光纤接头的正确操作方法，包括准备工作、操作步骤和注意事项，旨在帮助读者正确使用FC光纤接头，提高光纤传输效果和工作效率。
【操作步骤】1. 准备工作在进行FC光纤接头操作之前，需要对一些工具和材料进行准备：- FC光纤接头：确保接头质量可靠，无损坏和污染；- 清洁纤维布：用于清除光纤端面的灰尘和油污；- 清洁液：选用适合光纤接头的清洁液；- 显微镜：用于检查光纤端面的质量；- 铁笔：用于标记光纤接头；- 适配器：用于连接光纤接头和设备。
2. 操作步骤步骤一：检查和清洁- 使用显微镜检查光纤接头的端面，确保其干净、光滑、光洁；- 使用清洁纤维布浸湿清洁液，轻轻擦拭光纤端面，避免用手直接触摸；- 使用干净的部分再次擦拭光纤端面，确保彻底清洁。
步骤二：标记光纤接头- 使用铁笔在光纤接头上进行标记，以区分不同连接。
步骤三：插入光纤接头- 将光纤接头从适配器中取出，并确保其端面不受损；- 轻轻将光纤接头插入目标设备的光纤插孔中，确保插入的深度适当；- 使用手拨动插入的光纤接头，确保其与设备光纤插孔连接牢固。
步骤四：固定光纤接头- 根据设备的不同情况，使用夹具、保护套等方式固定光纤接头。
步骤五：检查连接质量- 使用显微镜检查光纤接头的连接质量，确保端面没有划痕、裂纹和污染；- 如果发现问题，可重新清洁光纤端面并重新连接。
3. 注意事项- 操作前应确保清洁工具和材料的干净和可靠；- 使用清洁液时，应遵循厂家的指导和安全操作规程；- 手握光纤接头时要轻柔，避免用力过大导致损坏；- 操作过程中避免光纤接头碰撞或摔落，防止损伤；- 在操作前后，要定期清洁光纤接头和适配器，确保其稳定性和可靠性。
FC光纤接头的正确操作方法对于光纤传输的质量和稳定性起着至关重要的作用。
准备工作、操作步骤和注意事项是保证正确操作的关键。
光纤连接器接头介绍1. FC接头：FC（Fiber Connector）是一种常用的光纤连接器接头，它采用螺纹固定的结构，具有插拔次数多、连接可靠性高的特点，适用于长距离传输。
它在无源设备和光模块间连接时，常使用光缆连接线缆。
2. SC接头：SC（Subscriber Connector）是一种常用的光纤连接器接头，它采用直插式结构，具有体积小、插拔方便的特点，适用于密集布线。
它在数据机房和光模块间连接时，一般使用多模光缆或单模光缆。
3. ST接头：ST（Straight Tip）是一种较早期的光纤连接器接头，它采用圆形外壳和圆形插扣的结构，具有连接可靠、适用于粗光纤的特点。
它在局域网和多模光缆的连接中应用较多。
4. LC接头：LC（Lucent Connector）是一种小型化光纤连接器接头，它采用一个附加的SN (Subscriber Network) 板和引导组件，具有体积小、插拔方便的特点，适用于高密度布线。
它在数据中心和网线连接中应用广泛。
5. MU接头：MU（Miniature Unit）是一种小型化光纤连接器接头，它采用一个直插式结构，与SC相似，但尺寸更小。
它适用于高密度布线，尤其用于机架上的光模块连接。
6. MT-RJ接头：MT-RJ（Mechanical Transfer Registered Jack）是一种小型化光纤连接器接头，它采用一个联接插座和连接器组，具有体积更小、密集度更高的特点。
它适合于集成电路和板间互连。
除了上述常见的光纤连接器接头外，还有一些特殊类型的光纤连接器接头，如MPO/MTP接头、LX.5接头等，它们适用于特定的应用场景，具有更高的传输速率和更高的密度。
在选择光纤连接器接头时，需根据具体应用需求进行选型。
若需要长距离传输且希望连接可靠，可选择FC接头；若需要高密度布线，可选择LC接头；若需要小型化和高密度布线，可选择MU接头或MT-RJ接头。
总之，光纤连接器接头是光纤通信中不可或缺的组件，它具有多种类型，适用于不同的应用场景。
光纤接头分类光纤接头是光纤通信系统中的重要组成部分，它起着连接光纤的作用。
根据不同的标准和功能，光纤接头可以分为多种类型。
本文将对光纤接头进行分类介绍，以帮助读者更好地了解光纤接头的特点和应用。
一、按接口类型分类1. SC接头：SC（Subscriber Connector）接头是一种常用的光纤接头，其端面为方形，连接时需推入插座并旋转固定。
SC接头具有插拔方便、稳定性好等优点，广泛应用于数据通信和局域网等领域。
2. LC接头：LC（Lucent Connector）接头是一种小型化的光纤接头，其端面为方形，连接时需推入插座并提起锁扣。
LC接头具有体积小、插拔方便等特点，适用于高密度光纤连接和光模块接口。
3. FC接头：FC（Ferrule Connector）接头是一种常用的光纤接头，其端面为圆形，连接时需推入插座并旋转固定。
FC接头具有连接可靠、振动影响小等优点，常用于测试仪器和测量设备等领域。
4. ST接头：ST（Straight Tip）接头是一种常用的光纤接头，其端面为圆形，连接时需插入插座并旋转固定。
ST接头具有连接稳定、成本较低等特点，广泛应用于多模光纤通信系统。
二、按接口结构分类1. PC接头：PC（Physical Contact）接头是一种常见的光纤接头结构，其端面经过精密研磨，达到一定的几何形状。
PC接头具有低插入损耗、高回波损耗等特点，适用于大部分光纤通信系统。
2. UPC接头：UPC（Ultra Physical Contact）接头是一种精密度更高的光纤接头结构，其端面经过超精密研磨和镀膜处理。
UPC接头具有更低的插入损耗和更高的回波损耗，适用于高要求的光纤通信系统。
3. APC接头：APC（Angled Physical Contact）接头是一种采用倾斜端面的光纤接头结构，其端面形成一定的角度。
APC接头具有更低的回波损耗和更好的防反射性能，适用于需要高度抑制反射的系统，如光纤传感和光纤CATV系统。
光纤接头拔插方法（实用版）一、光纤接头概述1.光纤接头的定义2.光纤接头的作用二、光纤接头的分类1.SC接头2.LC接头3.FC接头4.ST接头三、光纤接头的拔插方法1.准备工作a.工具准备b.光纤接头和光纤准备2.拔插过程a.拔出光纤接头b.插入光纤接头3.注意事项a.避免光纤受损b.确保接头连接紧密四、光纤接头的维护与保养1.保持接头清洁2.避免暴力操作3.定期检查接头连接状态正文光纤接头，作为光纤通信中的重要组成部分，承担着连接光纤线路的作用。
在实际应用中，掌握光纤接头的拔插方法是必要的。
本文将以SC接头为例，详细介绍光纤接头的拔插过程及其注意事项。
一、光纤接头概述光纤接头，是指用于连接光纤线路的部件。
它类似于电话线接头，起着传输光信号的作用。
光纤接头种类繁多，常见的有SC接头、LC接头、FC接头和ST 接头等。
二、光纤接头的分类1.SC接头：又称Subscriber Connector，是一种常见的光纤接头类型。
特点是插拔方便，连接稳定。
2.LC接头：又称Lucent Connector，是一种小型化的光纤接头，适用于高密度光纤配线。
3.FC接头：又称Ferrule Connector，采用金属套管固定，具有良好的抗拉性能。
4.ST接头：又称Straight Tip，是一种传统的光纤接头，插拔需使用工具。
三、光纤接头的拔插方法1.准备工作在进行光纤接头的拔插操作前，首先需要准备好相应的工具和材料。
一般情况下，需要一把光纤剥线钳、一把光纤剪刀和一根光纤。
2.拔插过程拔出光纤接头时，先将光纤接头从设备上轻轻拔出。
插入光纤接头时，将光纤接头插入设备的光纤接口，确保插头与接口紧密配合。
3.注意事项在拔插光纤接头的过程中，要注意避免光纤受损。
拔插时要轻柔，不要用力过猛。
插入光纤接头时，应确保接头与设备接口紧密连接，以保证光信号的正常传输。
四、光纤接头的维护与保养1.保持接头清洁：避免光纤接头表面污渍影响连接质量。
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
几种常见的光纤接头(S T,S C,L C,F C)和适配器-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、几种常见的光纤接头(ST,SC,LC,FC)FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)SC型光纤连接器：连接GBIC光模块或普通光纤收发器的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）二、光纤适配器PC、APC和UPC区别?实验室常见的光纤接头主要有FC/PC和 FC/APC两种。
这里的FC指的是ferrule contactor,是钢制的金属套筒（光纤连接器与电缆连接器的一个区别就是金属质地，电缆连接器多采用铜质，为的是导电性好；而光纤连接器没有导电一说，另外铜既软又贵还生锈）。
对于都是金属的连接器而已，常忽略这两个缩写。
如FC/PC我们可以约定俗成称为PC，而APC 则指的是FC/APC。
PC指的是紧密接触（physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。
SPC指的是super physical contact, UPC指的是ultra physical contact。
PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。
不同的连接器原则上不能混接，但PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。
