光纤各种接头及配件介绍

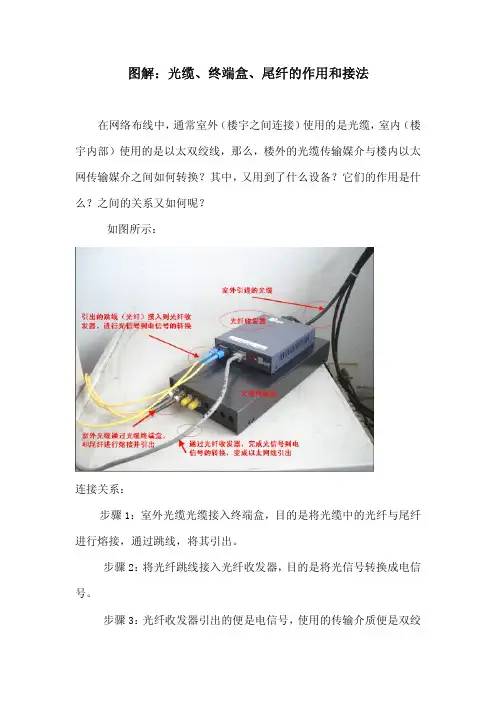

图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

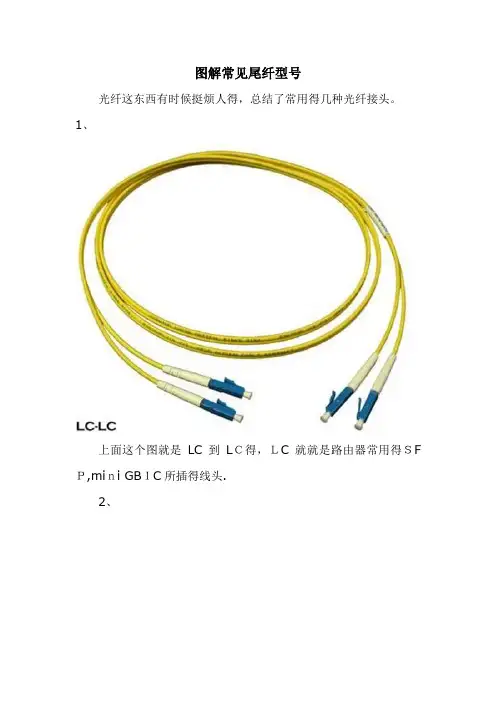

图解常见尾纤型号光纤这东西有时候挺烦人得，总结了常用得几种光纤接头。

1、上面这个图就是LC到LＣ得，ＬC就就是路由器常用得ＳF Ｐ,miｎi GBＩC所插得线头.2、ＦＣ转ＳＣ，FC一端插光纤步线架,ＳC一端就就是ｃatａlyst 也好,其她也好上面得GＢIC所插线缆。

3、ＳT到FＣ，对于10Ｂａｓe－Ｆ连接来说,连接器通常就是SＴ类型,另一端FC连得就是光纤步线架。

4、Sc到Sc两头都就是GBIＣ得5、SＣ到LC，一头ＧBIＣ,另一头MIＮI-GBIＣ各种光纤接口类型介绍！各种光纤接口类型介绍光纤接头ﻫFC 圆型带螺纹（配线架上用得最多）SＴ卡接式圆型SC 卡接式方型(路由器交换机上用得最多)ﻫPＣ微球面研磨抛光ﻫAPC 呈8度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为8850上有用）ﻫ光纤模块:一般都支持热插拔,ﻫＧBIＣGigａＢｉtrａte Interｆace Cｏnveｒｔer，使用得光纤接口多为ＳC或ＳT型ﻫSＦP 小型封装GBIC，使用得光纤为ＬＣ型使用得光纤：单模: L ,波长１310 单模长距LH 波长1310,1550ﻫ多模：SＭ波长850SX／LＨ表示可以使用单模或多模光纤————－－--——－——－—－－-－—-－—－-—-－---－-—-—-——－－—－—－---——-—－—－-－—-—-———－--—－－—--——－——-－ﻫ在表示尾纤接头得标注中，我们常能见到“ＦC/PC",“SC/PＣ"等,其含义如下“/"前面部分表示尾纤得连接器型号ﻫ“ＳC”接头就是标准方型接头，采用工程塑料,具有耐高温,不容易氧化优点。

传输设备侧光接口一般用ＳC接头“LC"接头与SC接头形状相似，较SC接头小一些。

ﻫ“FC”接头就是金属接头，一般在OＤF侧采用，金属接头得可插拔次数比塑料要多。

在表示尾纤接头得标注中，我们常能见到“FC/PC”,“SC／PC”等,其含义如下“/"前面部分表示尾纤得连接器型号ﻫ“ＳC”接头就是标准方型接头,采用工程塑料,具有耐高温，不容易氧化优点。

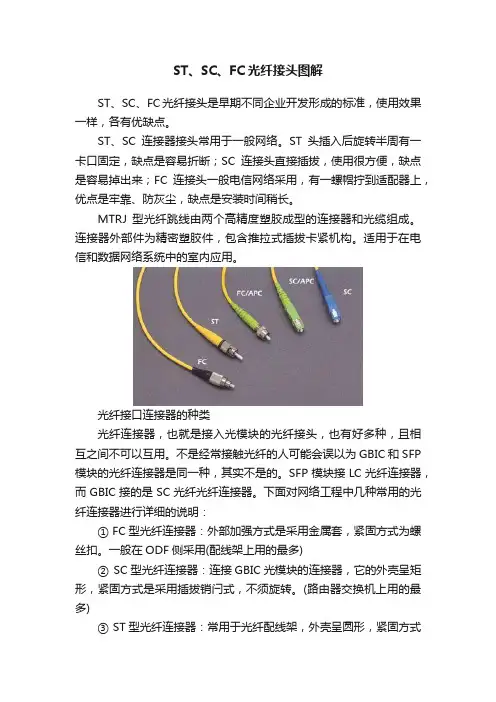

ST、SC、FC光纤接头图解ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP 模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

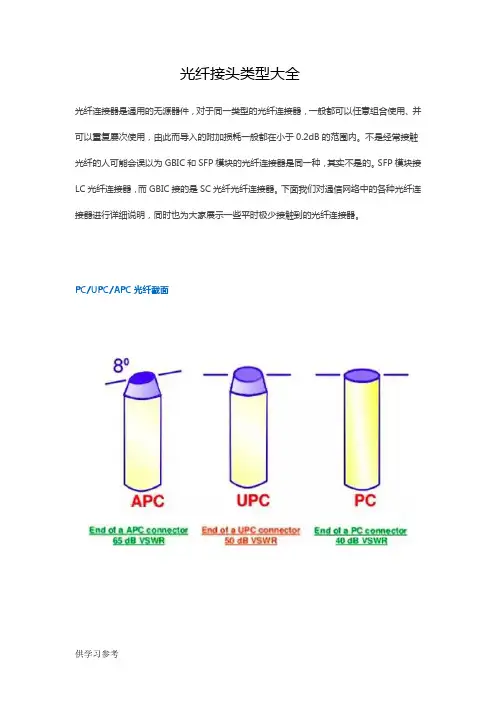

光纤接头类型大全光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复屡次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面我们对通信网络中的各种光纤连接器进行详细说明，同时也为大家展示一些平时极少接触到的光纤连接器。

PC/UPC/APC光纤截面光纤接头的截面应该分为PC、UPC、APC，这其中PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的，而APC的光纤微球型端面与陶瓷体的端面是成8º斜角的。

生活中，我们常常被客户要求中的pc/upc/apc光纤跳线所迷惑，通俗的说pc跳线可以理解为网络级跳线，upc/apc理解为电信级跳线。

其区别在于他们的连接器头部的做工和跳线损耗，upc/apc跳线做工精细、损耗小。

PC指的是紧密接触(physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号〕。

不同的连接器原那么上不能混接，但PC, SPC 和UPC的光纤端面都是平面的，差异在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

APC那么完全不同，它的端面被磨成一个8度角，就是减少反射，其工业标准的回波损耗为-60dB。

APC连接器只能与APC相连接。

由于APC的结构与PC完全不同，如果用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。

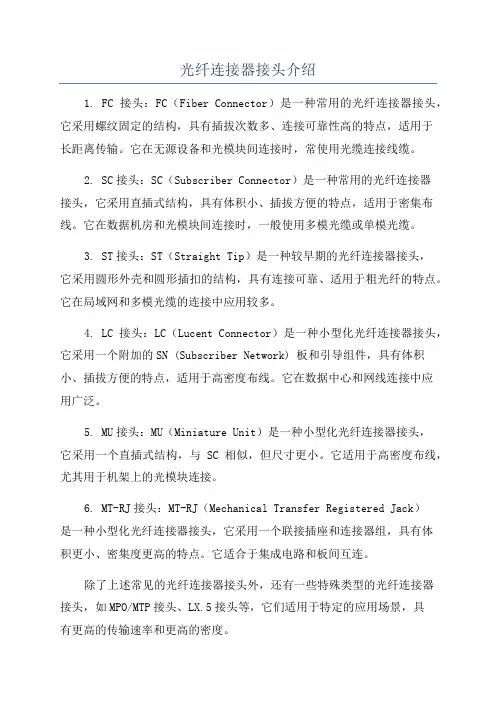

光纤连接器接头介绍1. FC接头：FC（Fiber Connector）是一种常用的光纤连接器接头，它采用螺纹固定的结构，具有插拔次数多、连接可靠性高的特点，适用于长距离传输。

它在无源设备和光模块间连接时，常使用光缆连接线缆。

2. SC接头：SC（Subscriber Connector）是一种常用的光纤连接器接头，它采用直插式结构，具有体积小、插拔方便的特点，适用于密集布线。

它在数据机房和光模块间连接时，一般使用多模光缆或单模光缆。

3. ST接头：ST（Straight Tip）是一种较早期的光纤连接器接头，它采用圆形外壳和圆形插扣的结构，具有连接可靠、适用于粗光纤的特点。

它在局域网和多模光缆的连接中应用较多。

4. LC接头：LC（Lucent Connector）是一种小型化光纤连接器接头，它采用一个附加的SN (Subscriber Network) 板和引导组件，具有体积小、插拔方便的特点，适用于高密度布线。

它在数据中心和网线连接中应用广泛。

5. MU接头：MU（Miniature Unit）是一种小型化光纤连接器接头，它采用一个直插式结构，与SC相似，但尺寸更小。

它适用于高密度布线，尤其用于机架上的光模块连接。

6. MT-RJ接头：MT-RJ（Mechanical Transfer Registered Jack）是一种小型化光纤连接器接头，它采用一个联接插座和连接器组，具有体积更小、密集度更高的特点。

它适合于集成电路和板间互连。

除了上述常见的光纤连接器接头外，还有一些特殊类型的光纤连接器接头，如MPO/MTP接头、LX.5接头等，它们适用于特定的应用场景，具有更高的传输速率和更高的密度。

在选择光纤连接器接头时，需根据具体应用需求进行选型。

若需要长距离传输且希望连接可靠，可选择FC接头；若需要高密度布线，可选择LC接头；若需要小型化和高密度布线，可选择MU接头或MT-RJ接头。

总之，光纤连接器接头是光纤通信中不可或缺的组件，它具有多种类型，适用于不同的应用场景。

全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

光纤接口分类随着科技的发展，光纤接口已经广泛应用于各种场合。

光纤接口是用于连接光纤和网络设备之间的一个重要组件。

在实际应用中，光纤接口的选择和使用是非常重要的，下面我们将为您介绍光纤接口的分类和特点。

一、FC光纤接口FC光纤接口是一种常见的光纤接口，是光纤连接器中最古老的一种。

FC光纤接口采用了螺纹锁紧机制，使得它在插拔时更加牢固，不易脱落。

它的优点是连接稳定，传输速率快，误码率低，并且支持单模和多模两种光缆类型。

二、SC光纤接口SC光纤接口是最常用的一种光纤接口，通常用于单模光纤。

它的优点是插拔方便，传输速度快，而且不需要旋转锁紧，非常方便。

它可以非常精确地对齐光纤，使得信号传输更加稳定。

SC光纤接口的特点是简单、可靠，传输距离也比较远，因此在数据中心或者机房中使用非常广泛。

三、LC光纤接口LC光纤接口是一种小型的光纤接口，通常用于高速数据传输。

它的优点是更小，更轻，传输速度更快，而且不需要旋转锁紧机制。

LC光纤接口在高速网络中广泛使用，因为它可以支持更高的数据传输率。

LC光纤接口的缺点是它的连接比较精细，有时会对操作者的灵敏度和精度要求比较高。

四、ST光纤接口ST光纤接口是一种老式的光纤接口，多用于多模光纤的数据传输。

它采用的是插入式锁定机制，安装简单方便，但不够牢固。

因此，ST光纤接口通常在一些低速传输场合中使用。

综上所述，FC、SC、LC和ST四种光纤接口各有其特点和优劣势。

在实际应用中，我们应根据不同的场景需求选择不同的光纤接口。

希望这篇文章对您选择光纤接口有所帮助。

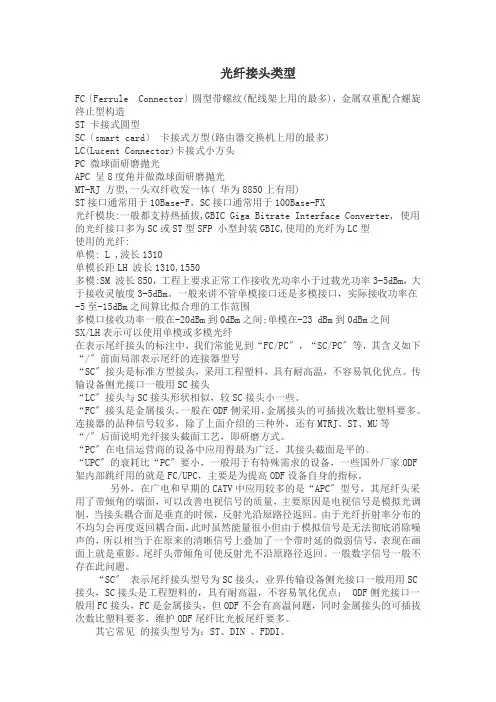

光纤接头类型FC〔Ferrule Connector〕圆型带螺纹(配线架上用的最多)，金属双重配合螺旋终止型构造ST 卡接式圆型SC〔smart card〕卡接式方型(路由器交换机上用的最多)LC(Lucent Connector)卡接式小方头PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)ST接口通常用于10Base-F，SC接口通常用于100Base-FX光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310单模长距LH 波长1310,1550多模:SM 波长850，工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。

一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比拟合理的工作范围多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC〞，“SC/PC〞等，其含义如下“/〞前面局部表示尾纤的连接器型号“SC〞接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC〞接头与SC接头形状相似，较SC接头小一些。

“FC〞接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等“/〞后面说明光纤接头截面工艺，即研磨方式。

“PC〞在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC〞的衰耗比“PC〞要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

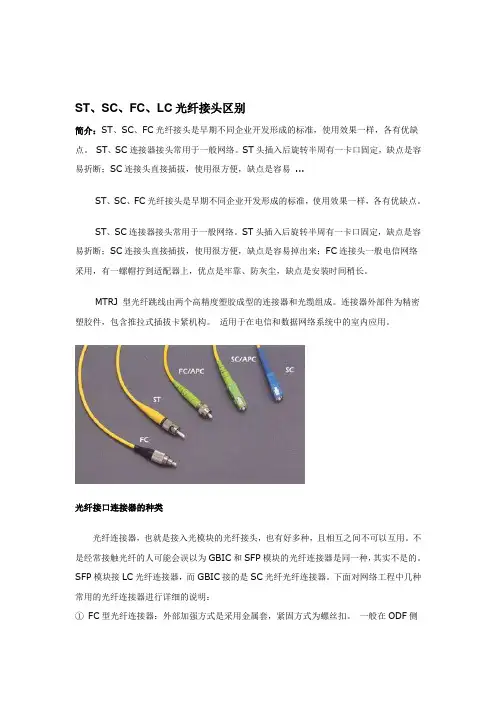

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

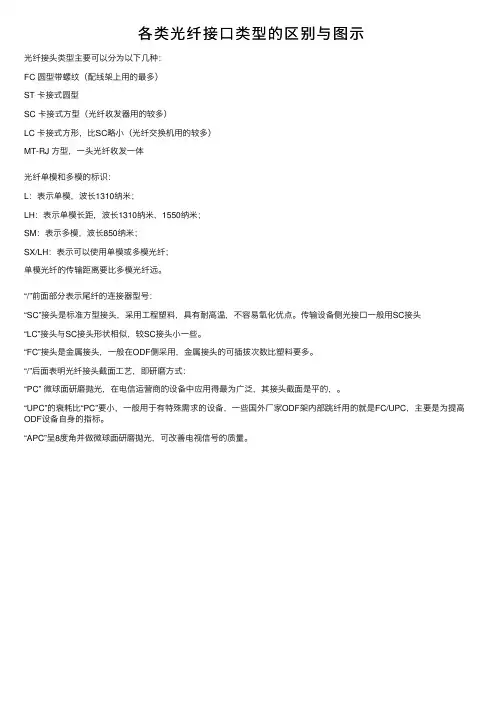

各类光纤接⼝类型的区别与图⽰
光纤接头类型主要可以分为以下⼏种：
FC 圆型带螺纹（配线架上⽤的最多）
ST 卡接式圆型
SC 卡接式⽅型（光纤收发器⽤的较多）
LC 卡接式⽅形，⽐SC略⼩（光纤交换机⽤的较多）
MT-RJ ⽅型，⼀头光纤收发⼀体
光纤单模和多模的标识：
L：表⽰单模，波长1310纳⽶；
LH：表⽰单模长距，波长1310纳⽶，1550纳⽶；
SM：表⽰多模，波长850纳⽶；
SX/LH：表⽰可以使⽤单模或多模光纤；
单模光纤的传输距离要⽐多模光纤远。

“/”前⾯部分表⽰尾纤的连接器型号：
“SC”接头是标准⽅型接头，采⽤⼯程塑料，具有耐⾼温，不容易氧化优点。

传输设备侧光接⼝⼀般⽤SC接头
“LC”接头与SC接头形状相似，较SC接头⼩⼀些。

“FC”接头是⾦属接头，⼀般在ODF侧采⽤，⾦属接头的可插拔次数⽐塑料要多。

“/”后⾯表明光纤接头截⾯⼯艺，即研磨⽅式：
“PC” 微球⾯研磨抛光，在电信运营商的设备中应⽤得最为⼴泛，其接头截⾯是平的，。

“UPC”的衰耗⽐“PC”要⼩，⼀般⽤于有特殊需求的设备，⼀些国外⼚家ODF架内部跳纤⽤的就是FC/UPC，主要是为提⾼ODF设备⾃⾝的指标。

“APC”呈8度⾓并做微球⾯研磨抛光，可改善电视信号的质量。

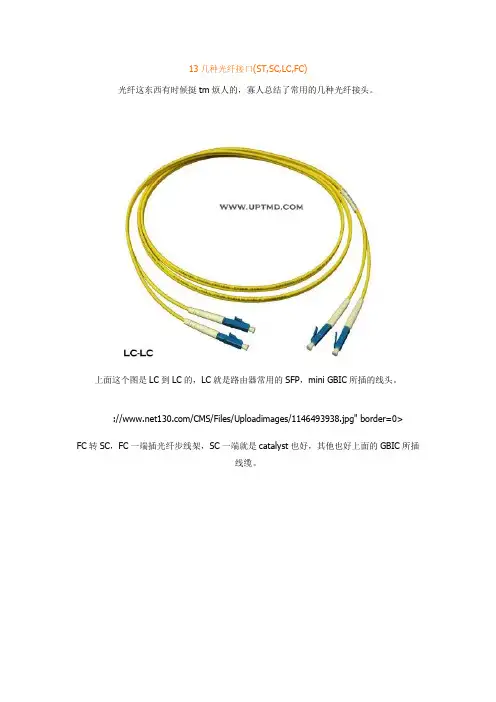

13几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

:///CMS/Files/Uploadimages/1146493938.jpg" border=0>FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。

SC到LC，一头GBIC,另一头MINI-GBIC。

现在局域网工程中主干部分的布线大量采用光纤，光纤的特性使光纤接口的连接复杂而专业。

由于光纤设备的接口类型较多，也使我们在选择时不知所措，因此本文将向网友介绍在局域网布线工程中常用到的光纤、常见的光纤接口及其使用范围，各种光纤跳线、尾纤和常用有哪些。

光纤的分类与特性光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/ KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

多模光纤一般采用LED（发光二级管）作为光源。

对于局域网我们一般采用多模光纤，一方面传输距离较短，二方面是多模光纤本身及配套设备单模成本低。

在实际工程中多采用62. 5μm的室内或室外多模光纤。

单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

常用光纤跳线接口类型详解常用光纤跳线接口类型详解导读：常用光纤跳线接口类型有很多，不同的需求配备不同的接口，下面店铺整理了详解，就跟随店铺一起去了解下吧，想了解更多相关信息请持续关注我们店铺!FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的.连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤模块：一般都支持热插拔，GBIC使用的光纤接口多为SC或ST型;SFP，即：小型封装GBIC，使用的光纤为LC型。

【常用光纤跳线接口类型详解】。

史上最全的弱电工程常用光纤配件知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

▪1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

光纤跳线、耦合器（法兰）、终端盒、接续盒和ODF（光纤配线架）河南大立科技有限责任公司2020.3光纤跳线用来做从设备到光纤布线链路的跳接线。

有较厚的保护层，一般用在光纤收发器和终端盒之间、光模块和光纤配线架之间的连接。

尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。

单模光纤：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤：一般光纤跳线用橙色或灰色表示，接头和保护套用米色或者黑色；传输距离较短。

比较常见的光纤跳线分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC 接头的光纤跳线多用于路由器交换机上。

外部加强方式是采用金属套，紧固方式为螺丝扣。

FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

一般在ODF侧采用(配线架上用的最多，也多用于光端机)连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

SC连接头直接插拔，使用很方便，缺点是容易掉出来(光纤收发器、光模块、光纤配线架上用的最多)ST头插入后旋转半周有一卡口固定，缺点是容易折断;常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(SFP光模块默认LC接口)按照不同用途和设备连接方式还有FC-SC、FC-LC、FC-ST、SC-LC、SC-ST等。

光纤耦合器简介：光纤耦合器(又称分歧器、连接器、适配器、法兰盘)是光纤与光纤之间进行可拆卸（活动）连接的器件，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域。

几种常见的光纤接头(S T,S C,L C,F C)和适配器一、几种常见的光纤接头(ST,SC,LC,FC)FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)SC型光纤连接器：连接GBIC光模块或普通光纤收发器的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架）LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）二、光纤适配器PC、APC和UPC区别实验室常见的光纤接头主要有FC/PC和FC/APC两种。

这里的FC指的是ferrule contactor,是钢制的金属套筒（光纤连接器与电缆连接器的一个区别就是金属质地，电缆连接器多采用铜质，为的是导电性好；而光纤连接器没有导电一说，另外铜既软又贵还生锈）。

对于都是金属的连接器而已，常忽略这两个缩写。

如FC/PC我们可以约定俗成称为PC，而APC则指的是FC/APC。

PC指的是紧密接触（physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。

不同的连接器原则上不能混接，但PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

产品知识介绍一、光纤活动连接器简介：1、介绍：在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。

光纤链路的接续,可以分为永久性和活动性的两种。

永久性的接续,大多采用熔接法；活动性的接续，一般采用活动连接器来实现。

2、定义：俗称活接头，一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件3、构成：两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分：主要是玻璃，易折断2、光纤的结构光纤结构纤芯（俗称光斑）包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构：光纤+保护层保护层：一种只有套管，另一种是套管、纺纶、外皮。

①套管：一般为PVC材料，在涂覆层外面②纺纶：英文为“Aramid Yarns”，起保护和抗拉作用③外皮：一般为PVC、PA、LSZH（LSOH）材料，我公司使用的是低烟无卤的LSZH（LSOH）材料。

4、光缆的种类：3.1根据光缆的外径，我公司常用产品分为两大类①直径为1.6mm以上的，有芳纶和外皮，用来做跳线。

分为单芯和双芯及带外护套三种②直径为0.9 mm，无纺纶和外皮，只有0.9mm套管（俗称900um），用来作尾线。

3.2根据光纤与套管间的松紧程度分为松套与紧套两类，主要体现在，光纤与900 um套管是否粘接，若粘接住，即光纤不能在套管内活动，则为紧套结构光缆，若不粘接，即光纤能在套管内活动，则为松套结构光缆。

套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模（SM ）和多模（MM ），0.9mm 的尾纤SM 通常为黄色，MM 50/125um 为橙色，62.5/125um 为兰色，但不同的客户也可以有不同的要求，如法国客户要求50/125um 为灰色，而62.5/125um 则为橙色。
