便携式SF6气体定量检漏仪说明书

SF6定量检漏仪使用说明书福建尚普电气设备有限公司SF6定量检漏仪使用说明书一、概述SF6气体定量检漏仪是一款灵敏、快速的SF6气体定量检漏设备，是理想的控制泄露，保护环境的工具。

该检漏仪具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定量检测SF6断路器和GIS的泄漏点。

本仪器具有国际先进水平。

仪器十分适合于供电部门．安装检修单位和电力试验研究所使用，同时也十分适合高压开关厂作为SF6电器设备进出口产品的配套仪器，从而提高了整体产品的档次。

通过背在肩膀上的背带来承接该仪器，可根据下图所示来使用该仪器的手枪，可实现对室内外每个充入SF6气体的设备的每个点进行检漏，主机内一个完整的泵从手枪喷嘴口吸入周围空气到内部传感器，为检测泄露，喷嘴必须靠近被检测的点。

二、主要技术指标⏹测量原理：双红外探头(红外光谱)⏹灵敏度：10-8ml/s 3.43克/年，1.81 x 10 "atm cc/sec (或 mbarUs)，不受其它气体影响；不受湿度影响 0-100% rh，(相对湿度)，无冷凝；不受环境污染影响⏹响应：响应时间1秒⏹重复性：<0.3%⏹操作：锂电池（可持续工作8小时以上）充电时，选用100－265AC V 50/60Hz⏹报警：报警音和显示屏提示⏹测量单元：测量单位：ppm v测量范围：0-2000 ppm v精确度：0- 100 ppm v +2%量程 100-2000 ppm v +1 %量程⏹校验：每2年校验1次⏹温度：操作温度：-15至55℃⏹尺寸：主机：285xl95x80mm 手枪：210xll0x90mm⏹重量：主机:2.5kg 手枪：0.5kg三、主要特点：⏹无放射源⏹低维护（只需每2年校验1次）无易损件⏹不受环境污染影响⏹无耗材⏹高灵敏度探测泄露可达1ppmv⏹快速响应时间1秒⏹严重泄露或SF6浓度达到100%时不会污染或损坏检测器⏹轻便易于操作四、仪器使用（A）检漏方法：1.开机/关机：按住主机面板上的电源键1－2秒就可以开关机了。

六氟化硫气体检漏仪使用方法及注意事项
使用方法
1、组装：拿出检漏仪主机和测试探头手柄进行连接，接着摁下主机面板上的电源开机。

2、开机：开机之后等待仪器预热和仪器回零。

预热过程中将“手持探头”置于没有六氟化硫气体的空气中。

120秒后，仪器自动将零漂参数清零，进入测试状态。

3、测试：测试时，用户只需携带仪器“主机”，然后将“手持探头”的测试口抵近疑似泄露点即可。

如果被测环境有六氟化硫气体时，主机显示值将及时显示实际的六氟化硫气体浓度值，以体积比PPmv 为单位。

测试值大于10PPmv时，蜂鸣器开始低频声音报警。

测试浓度越大，蜂鸣器报警频率约高。

注意事项：
1、测试预热过程中，请将测试探头置于没有六氟化硫气体的空气中。

2、请不要长期堵塞手持探头的测试口。

3、严禁将油污、液态水、强酸及强碱气体送入仪器测试口，以免损坏仪器。

4、严禁使用硬物敲打显示屏。

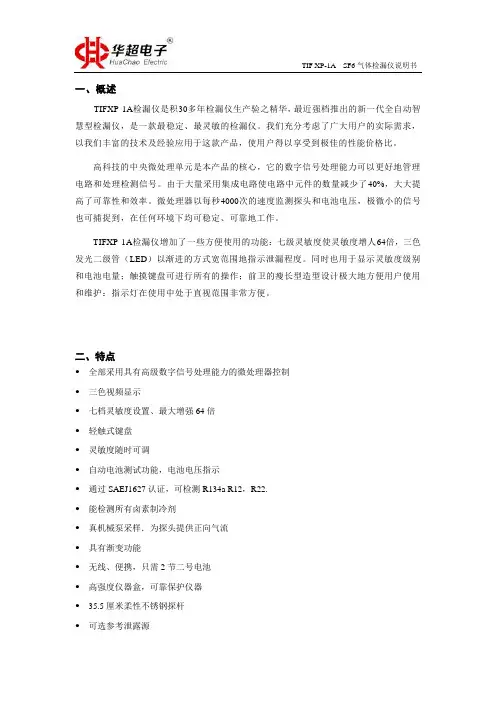

TIF XP-1A SF6气体检漏仪说明书一、概述TIFXP-1A检漏仪是积30多年检漏仪生产验之精华，最近强档推出的新一代全自动智慧型检漏仪，是一款最稳定、最灵敏的检漏仪。

我们充分考虑了广大用户的实际需求，以我们丰富的技术及经验应用于这款产品，使用户得以享受到极佳的性能价格比。

高科技的中央微处理单元是本产品的核心，它的数字信号处理能力可以更好地管理电路和处理检测信号。

由于大量采用集成电路使电路中元件的数量减少了40%，大大提高了可靠性和效率。

微处理器以每秒4000次的速度监测探头和电池电压，极微小的信号也可捕捉到，在任何环境下均可稳定、可靠地工作。

TIFXP-1A检漏仪增加了一些方便使用的功能：七级灵敏度使灵敏度增人64倍，三色发光二级管（LED）以渐进的方式宽范围地指示泄漏程度。

同时也用于显示灵敏度级别和电池电量；触摸键盘可进行所有的操作；前卫的瘦长型造型设计极大地方便用户使用和维护：指示灯在使用中处于直视范围非常方便。

二、特点•全部采用具有高级数字信号处理能力的微处理器控制•三色视频显示•七档灵敏度设置、最大增强64倍•轻触式键盘•灵敏度随时可调•自动电池测试功能，电池电压指示•通过SAEJ1627认证，可检测R134a R12，R22.•能检测所有卤素制冷剂•真机械泵采样．为探头提供正向气流•具有渐变功能•无线、便携，只需2节二号电池•高强度仪器盒，可靠保护仪器•35.5厘米柔性不锈钢探杆•可选参考泄露源三、部件和控制1．探头 2．探头防护罩 3．电源开关4．电池测试键 5．复位键 6．音频渐变键7．增加灵敏度键 8．降低灵敏度键 9．LED指示灯1O．柔性探杆四、准备工作安装电池：如图、向上滑动拆下位于产品底部的电池仓盖，装入电池，正极向外（朝电池仓盖方向）。

见图五、操作5.1电源指示／电池测试TIFXP-lA检漏仪提供二种电池状态指示：一个为持续电源显示器（通过最左边的LED 显示）和一个电池测试状态。

SF6检漏仪作业指导书1 适用范围本指导书适用于XP-1A型SF6检漏仪的作业。

用于检测SF6气体、HCF/CFC/HCFC致冷计、卤素气体、乙烯、四氟乙烯、三氯乙烯和含有卤素的大部分其他化合物。

2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2 《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。

2.3 《高速铁路电力管理规则》（铁总运[2015]49号）。

2.4 《杭州供电段高速铁路电力设备运行管理细则》。

2.5 《杭州供电段高速铁路电力设备检修管理细则》。

2.6 《杭州供电段普速铁路电力设备运行管理细则》。

2.7 《杭州供电段普速铁路电力设备检修管理细则》。

2.8 《铁路设备综合管理工作指南》。

2.9 《SF6检漏仪用户手册》。

3 安全风险提示3.1 风险识别3.1.1 试验过程中，存在触电伤害。

3.1.2 试验过程中，存在中毒窒息伤害。

3.2 管控措施3.2.1 试验人员必须穿好绝缘鞋和工作服。

3.2.1 在试验前应检查试验设备是否齐备、完好，是否在有效期内。

3.2.2 试验人员在进入GIS高压柜室前，提前15分钟开启风机通风，应保持空间内空气流通，做好通风措施。

3.2.3 检测时，禁止将探头伸入带电体，人员、仪器与带电体保持安全间距。

4 作业内容与标准4.1 作业前4.1.1 安装电池。

向上滑动拆下位于产品底部的电池仓盖，装入电池，正极向外（朝电池仓盖方向），如下图4.1所示：图4.1 电池安装示意图4.1.2 电源指示/电池测试。

TIFXP-1A型检卤素检测仪可以二种方式指示电池状况。

一种为常设状态。

通过最左边的发光二极管指示电池的电量。

具体指示如下图4.2所示。

绿色：电池电量正常；橙黄色：电池电量不足，应尽快更换电池；红色：电池电量很低，已无法工作。

图4.2 电源指示另一种为电池测试状态。

按下电池测试键进行电池测试。

测试时发光二极管以三色图谱指示电池的实际电压，如下图4.3所示：图4.3 电池测试开机后实时观察电池水平，如电压接近低端工作极限，尽快更换电池。

SF6气体检测装置说明书根据中华人民共和国国家标准GB/T8905-2012《六氟化硫电气设备中气体管理和检测导则》和国家电网公司电力安全工作规程（变电部分）一、总则六氟化硫（SF6）是一种应用于高压电力设备极好的气体电解质，它已广泛应用断路器、GIS、变压器、互感器、线性加速器、同轴电缆、波导、X射线设备及电容器中。

SF6绝缘气体不但具有高耐电强度，还有良好的理化特性，它是迄今最理想的绝缘和灭弧介质。

纯净的SF6气体是一种无色、无味、无毒和不燃的惰性气体。

温度在1800C以下时它与电器设备材料的相容性和氮气相似。

纯SF6气体在温度升高到5000C时也不会分解;但与金属材料共存时，则在2000C时就有可能发生微量分解。

电弧高温会使SF6气体分解，此外火花放电和电晕也会使SF6分解，SF6最大的优点是它不含碳因此不会分解出影响绝缘性能的碳粒子，且大部分气态分解物的绝缘性能与SF6相当，所以不会使气体绝缘性能下降，但SF6气体分解物有毒，主要是SF4和SF2，以及少量的S2、F2、S、F等，此类分解产物中往往含有剧毒，即便是微量，也会对人和动物造成危害。

当使用以SF6气体为绝缘和灭狐介质的室内开关在使用过程中发生泄漏时，由于SF6比空气重，易于在低处聚集，它能置换空气中的氧气而引起窒息。

所以使用SF6的区域或参与SF6设备的有关工作，必须按规程(GB/T8905-1996)条执行(在SF6配电装置室低位区应安装能报警的氧量仪或SF6气体泄漏报警仪，在工作人员入口处也要装设显示器，这些仪器应定期试验，保证完好)。

因此，研制GIS开关室SF6气体泄漏环境智能化监控系统应用于工业现场已经变得非常重要。

JLK-2004型SF6气体检测装置正是为了满足电力安全生产的这一需求应而生的，整个系统由一台主机、若干只气体传感器和温湿度(具体数量根据实际使用开关室的开关数量和空间大小而定)组成;气体传感器安装在SF6开关的下方，用以在线实时检测SF6开关下方的氧气浓度和SF6气体浓度;主机具有人体红外探测、语音提示和语音报警等功能;主机通过RS-485总线轮询、显示各气体传感器的氧气浓度数据和SF6气体含量情况，并在危险情况时传相互语音报警信息以及控制风机工作;还可以通过RS-485总线实现与上位计算机的数据传输和信息交换，组成计算机对SF6气体检测装置。

XP-1A SF6气体检漏仪操作手册一﹑概述TIFXP-1A型检漏仪是积30多年检漏仪生产验之精华,最近强档推出的新一代全自动智慧型检漏仪，是一款最稳定、最灵敏的检漏仪。

我们充分考虑了广大用户的实际需求,以我们丰富的技术及经验应用于这款产品，使用户得以享受到极佳的性能价格比。

高科技的中央微处理单元是本产品的核心，它的数字信号处理能力可以更好地管理电路和处理检测信号。

由于大量采用集成电路使电路中元件的数量减少了40%,大大提高了可靠性和效率。

微处理器以每秒4000次的速度监测探头和电池电压,极微小的信号也可捕捉到，在任何环境下均可稳定、可靠地工作。

TIFXP-1A型检漏仪增加了一些方便使用的功能：七级灵敏度使灵敏度增大64倍，三色发光二级管以渐进的方式宽范围地指示泄漏程度。

同时也用于显示灵敏度级别和电池电量；触摸键盘可进行所有的操作；前卫的瘦长型造型设计极大地方便用户使用和维护；指示灯在使用中处于直视范围非常方便。

使用前备必仔细阅读本手册！在阅读了本手册后，若有任何问题或建议请随时与我们联系！二﹑特点●全部采用具有高级数字信号处理能力的微处理器控制●三色视频显示●七档灵敏度设置﹑最大增强64倍●轻触式键盘●灵敏度随时可调●自动电池测试功能●电池电压指示●退过SAEJ1627认证，可检测R134a,R12,R22.●能检测所有卤素制冷剂●真机械泵采样,为探头提供正向气流.●具有渐变功能●无线、便携，只需2节二号电池●高强度仪器盒,可靠保护仪器●35厘米柔性不锈钢探杆●三年质保三﹑部件和控制1．探头2．探头防护罩3．电源开关4．电池测试键5．复位键6．音频渐变键7．增加灵敏度键8．降低灵敏度键9．发光二极管指示10．柔性探杆四﹑准备工作安装电池：如图﹑向上滑动拆下位于产品底部的电池仓盖，装入电池，正极向外（朝电池仓盖方向）。

见图2五﹑操作5．1电源指示/电池测试TIFXP-1A检漏仪可以二种方式指示电池状况。

SF6气体检漏仪说明书概述SFe气体检漏仪是测量气体泄漏的新一代产品，它具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大，可迅速、准确的定性和定量检测SF6断路器和GIS的泄漏点及年泄漏率。

本仪器十分适合于供电部门、安装检修单位和电力试验研究所使用，同时也十分适合SF6高压开关厂作为SF6电器设备及出口产品的配套仪器，从而提高了整体产品的档次。

二、主要技术指标1、最小检测值：1 （X 1 0 一6体积比）2、检测范围：1〜1 0 0 0 （XI 0 ~6体积比）3、响应时间：VI秒4、恢复时间：V 1 0秒5、示值误差：W± 3 %6、重复性：W1%7、传感器静止时最大灵敏度：3 g/年8、指示方式：数字显示和声光讯号9、探枪检测长度：手持式1 0、连续工作时间：5小时1 1、仪器电源：可充电镰氢电池，交直两用1 2、使用环境：温度:一5€〜+4 5 °C相对湿度：W 8 513、整机重量：2公斤1 4、体积：长X宽＞＜高=230mmX 130mmX 45mm三、主要特点1、体积小，重量轻，便携式，手持蛇形探头，连线增加易弯性。

2、灵敏度高：超级感应，对细微的卤素气体有响应，可检每年3g以上气体泄漏量。

3、测量范围宽：仪器可在SF6开关装置的泄漏率范围内检测SFe的漏气量，可两档切换选择。

4、准确度高：仪器采用先进的校验方法校验，给出高准确度的校准线，提高了SF6检漏结果的可信度和定量检漏的精度。

5、显示直观，声光报警：采用数字液晶，带背光显示，具有简便直观的效果。

当有SF6存在时，仪器发出声光报警。

6、反应速度快，恢复时间短：采用新型电路结构，使仪器的反应速度加快，恢复时间缩短，这极大地方便了现场检测。

7、使用时间长：使用时间可达5小时，十分适合于现场，SFe 高压开关厂和研究所使用。

8、可充电电池，一次可连续使用5小时以上。

四、操作步骤1、先将手持式探头上的连接线插头接到仪器液晶显示屏下方的插座上扭紧，然后打开电源开关，“Full- charge ”灯亮，液晶屏显示“欢迎使用”，然后进入第二屏“ 1、运行2、设置”。

操作说明1、打开电池开关，发光二极管将显示复位指示2秒钟（左灯绿色，其它灯橙色）。

2、通过观察发光二极管核对电池电力（见上）3、开机时，本产品默认为灵敏度5级，此时可听到间隔稳定的“嘟、嗜”声，如果需要可通过灵敏度调整键改变灵敏度。

4、开始检漏时，当泄漏的气体被发现，“嘟嘟”声将变得急促，发光管也将根据浓度的变化改变发光方式。

5、灵敏感度可在操场作中的任何时候时行调整，且不影响检测。

6、如泄漏源被定位之前，已达到最高警示（发光二极管1绿6红）。

应按复位键复位到零参考水平。

操作注意事项1、当泄漏不能被测出时，才调高灵敏度。

当复位不能使仪器“复位”时，才调低灵敏度。

2、在被严重污染的区域，应及时复位仪器以消除环境对仪器的影响。

复位时不要移动探头。

本仪器可根据需要任意次复位。

3、有风的区域，即使大的泄漏也难发现。

在这种情况下，最好遮挡住潜在泄漏区域。

4、若探头接触到湿气或溶剂时可能报警，因此，检查泄漏时避免接触到它们。

推荐操作方法1、空调系统应加入足够的制冷剂，使其在不工作的情况下保持至少340Kpa(50PSI)的压力。

温度低于15℃时，泄漏可能不能测出，因为这时可能压力不足。

2、被测出部件有污染时，注意不要污染探头。

如果部件非常脏。

或存有凝固物，应用干的工业手巾擦掉或用压缩空气吹掉。

不能使用清洁剂或溶剂，因为它们会对探险头产生影响。

3、目测整个制冷系统，检查所有管道，软管，构件有无润滑油泄漏、损坏、腐蚀等痕迹的地方，每个有问题的区域都应用探头仔细检测。

4、在冷剂系统中应顺着连贯的路径检测，不要有遗漏，如果找到一漏孔，一定要继续检测所剩的部分。

检漏时，探头要围绕被检部件移动，速率要求不大于25～50毫米/秒，并且离表面距离不大于5毫米，要完整地围绕部件移动，这样才能达到最佳期检测效果，有啸叫声表示找到了漏孔。

5、此时应将仪器拿开，重新调节灵敏度到合适位置，对刚刚检测过的部件再仔细检查一遍，确定漏孔的确切位置。

警告除特殊说明，仪器运行前必须加入泵油，然后方可使用，否则将损坏仪器。

拆除仪器主机外盖，参考真空泵说明书即可自行添加泵油。

泵油加入后，仪器运输过程中不可倒置。

（该仪器出厂前泵油已加到位，不需要再加。

）冬季天气寒冷时仪器要预热15分钟以上（连接手持探头真空接口，连接系统220V电源，开机15分钟后连接手持探头电源口DC40V 电源）。

目录一、产品简介 (1)二、技术数据 (1)三、产品结构 (2)四、操作方法 (3)五、校准方法 (3)六、注意事项 (5)七、附件表 (5)MS-403型SF6气体定量检漏仪一、产品简介MS-403型SF6气体定量检漏仪是我公司最新设计的产品，其原理为空气中含有的六氟化硫气体浓度变化时，该混合气体在高频电磁场的作用下其电离的程度也将不同制造的，通过检测电离度即可反映六氟化硫浓度。

仪器采用小型真空泵，探头与主机为分体式。

具有体积小、重量轻、携带方便、灵敏度高、稳定性好、响应速度快、探头不会中毒、不产生有毒气体等特点。

并有液晶显示气体浓度，使仪器读数更为方便准确。

本仪器新增了报警设定功能，当被测气体浓度大于或等于设定值时，即自行发出报警声。

本设备用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫设备、容器进行检漏，可以迅速、准确地定性和定量检测。

二、技术数据1、测量范围（SF6）：0.01ppm～500ppm（体积比）2、响应时间：不大于3秒3、指示方式：液晶数字显示和声、光讯号报警4、报警设定范围：0.01ppm～500ppm（体积比）5、真空泵抽速：0.5升/秒6、真空管道长度：4米7、连续工作时间：不大于4小时8、工作条件：AC 220V，50Hz9、环境温度7℃～40℃；相对湿度不大于85%10、功率：约240W11、整机重量：约12kg三、产品结构1、仪器整体和面板部件介绍图1 仪器整体图2 仪器面板图3 手持探头图4手持探头按键1：电源插口220V 2：电源开关3：交流保险丝（5A）4：直流保险丝（0.5A）5 ：加油口6：手持探头电源口（DC40V）7：手持探头真空接口8：液晶显示器9：按键10：电离腔观察窗四、操作方法1、连接手持探头电源口（DC 40V）与手持探头真空接口，使连接可靠。

Lf-1d sf6定量检漏仪使用说明书开机前请务必仔细阅读本说明书上海科石科技发展有限公司目录重要注意事项 3 用途和技术数据 3 结构 4 操作步骤与使用方法 5关于sf6漏量和漏率的计算7 国网对于检测精度的要求和建议的企业标准8 关于“SF6定量校准曲线”表的使用说明9合格证11 附件11 保修卡12重要注意事项:1、开机前必须观测油窗是否已经注油，否则严禁开机, 油位应在油标中心偏上为宜，并观察是否混浊。

加油时应整个拧下油雾过滤器（黑色或蓝色）；2、每次开机时应先打开电源开关，待真空泵运转10到15分钟后，(气温低于-10℃时，由于泵油比较粘稠，真空泵需要运转20分钟后)，打开（提起）报警电位器；3、液晶显示一个10-199间的数字,表示开机成功。

4、使用时保持探测器进气口清洁；灰尘或油污堵塞时可用干燥棉花球进行擦拭。

5、起辉后，液晶屏显示数字不稳定跳跃时，请耐心等候3-5分钟等待基本稳定后使用；6、该仪器为精密仪器，建议专人保管，专人使用；存放在干燥、干净场所，使用后应及时收起探测器，盖上盖板。

一、用途Lf-1d sf6定量检漏仪是目前 sf6 气体微量泄漏的理想检验工具和方法。

具有快速、方便、可靠、精确的特点。

二、技术数据,气体三、结构产品部件布置，如图1、交流AC220V2、交流10A保险丝3、直流0.5A保险丝4、直流电压表5、电源总开关6、探测器开关/报警电位器7、液晶显示屏8、探测器观察窗9、进气口10、针阀11、真空软管12、油位观察孔（油窗）13、放油孔（放油螺栓）四、操作步骤与使用方法1、取专用钥匙打开机箱，检查真空泵油位逆时针拧开油盖（整个拧下来！），将专用真空泵油倒入真空泵，并从仪器的左侧上面油位观察孔观测真空泵油位，油位应在油标中心偏上为宜。

（打开/紧油盖时动作应平稳，不能强制操作以免损坏螺纹密封）2、插上电源，按下电源总开关，此时可听见电机启动声，直流电压表显示的“40”V直流电压指示，；（真空泵开机后，室温0℃以上时，运行15分钟，0℃以下时，运行20分钟，确保真空泵运行顺滑）3、取出探测器，将其放置于机箱外，打开报警电位器开关（向外拉出接通探枪，顺时针音量增大，逆时针减小）观察数显屏读数显示（探枪后部液晶显示读数稳定后，应处于25~30之间为正常（按照“SF6定量校准曲线”表基数上下1个数字），否则应考虑作业环境SF6气体残留过高，应进行通风处理，直至读数稳定在规定范围）。

SF6密度继电器检验仪产品说明书一、产品简介FS900型SF6密度继电器检验仪，是一种智能化全自动的SF6密度继电器检验仪器。

该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。

本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，它也可以对SF6密度表、压力表进行自动校验。

在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。

习惯上把20℃时SF6气体压力作为标准值。

在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，用以判断SF6密度继电器的性能。

二、SF6密度继电器检验仪性能特点1、继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。

2、仪器能对指针式和电子式密度继电器进行全自动校验。

3、密度继电器1～3组接点的初始状态为任意形式（常开或常闭），可同时测量 1～3组接点的响应值和恢复值，因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。

4、仪器采用320×240大屏幕彩色显示，中文操作，使用简单方便。

5、测量时仪器同时显示当前压力、对应20时的压力、环境温度。

解决了SF6密度继电器现场校验的难题。

6、测试过程为自动测量，避免了由于人为因素而产生的误差。

7、仪器可存储500组测量数据并永久保存不丢失，使每一次测量都有追溯性。

8、集成RS-232接口及USB口，可通过PC自动生产测试数据表格。

9、仪器可以在任意环境温度下对常温压力表和密度表进行校验。

10、仪器管路全部采用进口快速接头，连接方便而且漏气率小。

11、仪器内部具有时钟功能，可随时对时钟进行修正。

便携式气体检测仪使用说明书
便携式气体检测仪是一种用于检测空气中各种气体浓度的设备，通常用于工业、实验室、环境监测等领域。

以下是一般情况下便携
式气体检测仪的使用说明书：
1. 开箱检查，首先，打开包装箱，检查便携式气体检测仪的外
观是否完好，确认配件齐全，并仔细阅读使用说明书。

2. 电池安装，根据说明书的指示，安装或充电便携式气体检测
仪所需的电池，确保电池安装正确并充足电量。

3. 开机操作，按照说明书的指示，启动便携式气体检测仪，等
待设备自检完成。

4. 气体检测，根据需要选择待检测的气体种类，将便携式气体
检测仪放置在待检测区域，等待一段时间直至仪器显示出稳定的浓
度数值。

5. 记录结果，记录检测到的气体浓度数值，包括时间、地点等
相关信息。

6. 关机操作，检测结束后，按照说明书的指示，正确关闭便携式气体检测仪，避免浪费电量或损坏设备。

7. 维护保养，定期清洁和校准便携式气体检测仪，确保其准确性和长期可靠性。

8. 安全注意事项，在使用便携式气体检测仪时，务必注意安全操作，避免接触有毒气体，避免设备损坏或人身受伤。

以上是一般便携式气体检测仪的使用说明书，具体的操作步骤和注意事项应根据具体产品的说明书进行操作。

希望以上信息能够对您有所帮助。

LX XP-1A SF6气体检漏仪操作手册用户在使用本《操作手册》时应以英文版本为准，本中文版本是由“珠海经济特区恒迪科技有限公司”翻译，仅供参考。

本公司保留对本《操作手册》的解释权，任何未经允许而擅自将本手册进行翻录、转让者，将会受到处罚及索赔。

目录Page综述 (2)功能 (2)部件和控制 (3)进入使用 (4)安装电池 (4)操作功能 (4)电池显示 (4)自动启动 (5)灵敏度调节 (5)报警显示 (6)操作指导 (7)操作提示 (7)应用 (9)维修 (9)更换部件 (10)规格 (11)保修 (11)综述LX XP-1A是我公司30多年生产泄露测量仪器经验的结晶。

LX XP自豪地推出了稳定性和灵敏性均超出以往泄露测量仪的LX XP -1A。

我们结合以往所有的经验，和数年来客户反馈回的建议溶入此产品，希望提供给尊贵客户的产品价格、性能、可靠性都能达到最好。

在仪器的中心有先进的微处理器，它尽可能比以前更好地处理电路信号和传感器信号，线路部件比以前减少近40%，增加了性能和可靠性，微处理器每秒钟4000次监测传感嘴和电池电压水平。

补偿最小的信号波动，几乎在任何环境下转化为一个可靠和稳定工具。

方便的特性已被增加用于提高LX XP -1A的可靠性，7级灵敏度使从1级到7级提高了64倍。

独特的三色发光二级管显示一个逐级和宽范围的泄露量大小显示，灵敏度级别和提供的确切的电池容量的电压的通讯。

触摸键盘控制所有操作的功能，革新的外盖设计使用户在使用中能紧紧控制和在使用过程中能有直接的视觉显示。

请花费一些时间去阅读下列几页，以便理解和有利于所有你新的LX XP -1A性能的了解。

我们希望您将对新的购买会100%的满意。

如果有问题和建议在阅读此手册后。

功能●微处理器控制，进行先进的数字信号处理●三色显示。

●7级灵敏度提供了64倍的放大●触摸键盘●适时的灵敏度调节●电池测试功能●电池电压显示●被认定的从R134a,R12,R22到SAE J1627●可探测SF6和所有的卤化制冷剂●真实的机械抽入提供适时的气流通过传感器嘴●消音功能●无线和便携，用2节电池●运输箱●14”（35.5cm）柔软的不生绣探针●可选件携带皮套●可选件参考泄露源●一年保修LX XP -1A部件及控制1. 传感器嘴2. 传感器嘴保护3. 开/关电源4. 电池测试5. 启动键6. 消音7. 灵敏度增加8. 灵敏度降低9. LED泄露显示10. 柔软的探针进入启动电池安装1. 如下图显示，从仪器底部电池盒中拿开盒盖，装入电池，正极朝仪器（看图2）操作指导电源显示/电池测试LX XP提供两个电池电压状态显示，一个持续的电源显示（最左边的LED）和电池测试功能持续的电源显示使用户在任何时间可以看到电池的级别。

XGSF-II SF6气体综合测试仪XGSF-II SF6Gas All-in-One Tester使用说明书User's Manual武汉西高华电电气有限公司Wuhan Xigao Huadian Electric Co.,LTD敬告尊敬的用户：如果您是第一次使用本产品，敬请注意以下事项：◆测量开始，首先全部打开面板上的流量阀，然后用仪器测量管道上的针型阀调节流量。

测量结束，则反之操作。

◆本设备内置大容量锂电池，充满电后可连续工作10小时以上。

◆综合测试仪放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在第一次测试时，其中的高湿气体会影响其测试速度(针对微水检测)，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。

所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（3-5分钟）。

◆若单独测试SF6纯度、SF6分解物时,流量应调至0.3L/min。

谢谢合作！目录一、技术特点及参数 (1)二、仪器面板说明 (3)三、测量 (4)四、菜单操作 (5)五、注意事项 (6)六、常见故障及排除方法 (7)七、保修和技术服务 (8)一、技术特点及参数1、技术特点SF6综合测试仪是集SF6（露点）微水仪、SF6纯度仪、SF6分解产物分析仪于一体，将原来要用三台仪器才能实现的功能，集中在一台仪器。

一次现场测量，即可完成三项指标检测，大大节省设备中的气体，一次测量节省2/3气体用量，同时减少用户的工作量，提高了工作效率。

☐快速省气：开机进入测量状态后每SF6气隔露点测定时间为5min左右, SF6纯度、SF6分解物的测量时间为２min左右。

☐自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。

☐数据存储：采用大容量设计，最多可存储200组测试数据。

☐曲线功能：大屏幕曲线显示露点测量过程。

☐显示清晰：液晶屏直接显示露点、微水（ppm）、SF6纯度、SO2、H2S、CO及HF含量环境温度、环境湿度、时间及日期等内容。

DQPZSF6气体综合分析仪产品说明书福州亿森电力设备有限公司目录一、概述 (1)二、主要特点 (1)三、技术指标 (2)四、产品部件名称 (3)五、测量方法 (4)六、仪器面板 (5)七、菜单操作 (6)八、设备校准 (8)九、使用注意事项 (9)一、概述ES- SF6气体综合分析仪说明书可将SF6分解产物、纯度测量于一体，将原来要用两台仪器才能实现的功能，集中在一台仪器。

一次现场测量，最多完成多项指标检测，大大节省设备中的气体，同时减少用户的工作量，提高了工作效率。

仪器也可以将湿度（露点）、纯度、分解产物组合搭配，或测量其中任一项参数。

该仪器采用彩色液晶中文显示，实时显示各种参数，全智能化操作，内置充电电池，交直流两用。

二、主要特点可将分解产物、纯度测量于一体。

一次测量，可完成多项指标检测。

全进口精密传感器，露点测量自动零点校准，抗油污，防漂移。

电子流量显示。

测量数据存储、打印。

仪器自诊断功能，智能电量显示。

支持数据通讯。

长期稳定，可靠，重复性高。

测量范围宽，精度高，响应迅速。

体积小、智能化，功能齐全。

具有数据快速存储及查询功能。

交直流两用，内置可充电锂电池，可连续工作数小时。

探头在结露、特殊污染、油气和大多数化学环境中不受影响。

采用专利技术的保护气室，加快测量速度。

三、技术指标四、产品部件名称五、测量方法1、初始化打开仪器电源开关，仪器进入初始化自校验过程，此过程1分钟。

2、检查电量使用直流电时，仪器界面中“欠压”指示灯亮时，请关机充电后继续使用。

3、准备工作在测量SF6设备前，推荐使用SF6高纯气体对设备进行取纯度满度：对设备通以高纯SF6，稳定后按“F1”键可对设备进行取纯度满度。

如果SF6纯度数值产生漂移，需要进行取“去皮”操作，按“F1”键进行取零点。

4、连接SF6设备关闭仪器面板上的流量调节阀。

把测试管道上的快速接头一端插入纯度分析仪上的采样口；将测量管道上螺纹端与开关接头连接好，用扳手拧紧。

sf6检漏仪操作步骤与方法sf6检漏仪操作步骤与方法1 .通过SF6气体检测仪左侧上面的油位观察孔观察真空泵的油位。

油位最好在油标的中心上方。

2 .接通电源，按下电源开关，可以听到电机的启动音，直流电压表上显示“40”v的直流电压，探测器的液晶上显示“00”。

同时取出探针，放置在机箱外。

如果听不到电机的启动声，或者直流电压表上没有显示，请进行检查2.1 .电源线是否连接妥当。

2.2 .保险丝正常与否3 .使真空泵工作10-15分钟后，(环境温度低于-5时，应运行30分钟)打开探测器的开关/报警电位器，例如液晶显示10-100之间的任意一个数字，保持基本稳定时，探测器观察口有紫色光设备可以正常工作。

转动报警电位器，使报警扬声器处于合适的状态。

由于产品得到了大幅改善，10秒以内无法进入正常工作状态时，液晶显示“1”只有以下三种情况。

3.1 .观察探测器头部的针阀部是否堵塞灰尘和油污。

3.2 .真空泵油的使用时间是否过长，泵油是否浑浊。

3.3 .探测器是否有空气泄漏，密封环是否老化，是否发生微量空气泄漏，建议每年更换一次密封环。

4 .进气口过大，调节针阀。

检测注意事项：4.1 .为了防止某些sf6的历史残留引起的警报，需要在该可疑的泄漏点多次检查，以确认泄漏点。

4.2 .数字上升越大，表示泄漏越大，在长时间使用中，液晶显示数字逐渐下降是由于设备真空度的提高，不影响使用。

4.3 )在sf6较多、通风状况较差的场所，请使用排风设备吹走sf6的残留物，以免引起错误判断。

4.4 )即使发现一个或多个泄漏点，系统也应全面检查。

5 .检查结束后，关闭报警音量，然后关闭总电源开关，最后拔下电源插头关闭箱盖。

6 .真空泵的机油更换和加油用一字螺丝刀旋松左侧的排水螺栓，排出废油。

拆下过滤器(蓝色或黑色)整体，注入专用的真空泵油，但由于该精密SF6气体检测器对真空度的要求很高，因此请务必按照规定使用专用的泵油。
