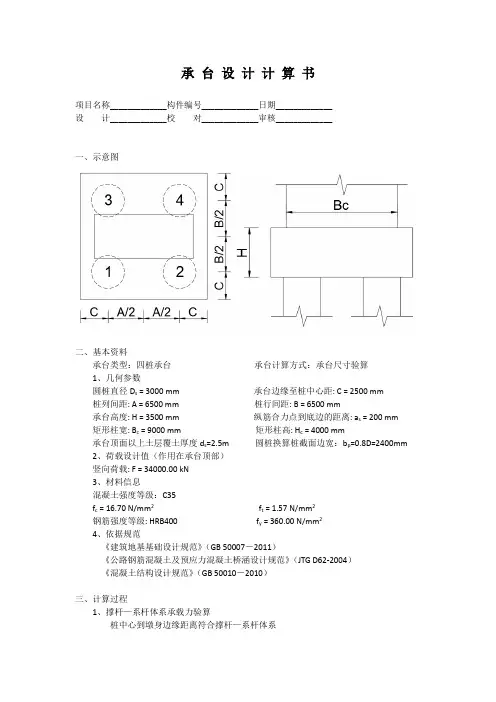

承台设计计算书项目名称_____________构件编号_____________日期_____________设计_____________校对_____________审核_____________一、示意图二、基本资料承台类型:四桩承台承台计算方式:承台尺寸验算1、几何参数圆桩直径D s = 3000 mm承台边缘至桩中心距: C = 2500 mm桩列间距: A = 6500 mm 桩行间距: B = 6500 mm承台高度: H = 3500 mm纵筋合力点到底边的距离: a s = 200 mm矩形柱宽: B c = 9000 mm矩形柱高: H c = 4000 mm承台顶面以上土层覆土厚度d s=2.5m 圆桩换算桩截面边宽:b p=0.8D=2400mm2、荷载设计值(作用在承台顶部)竖向荷载: F = 34000.00 kN3、材料信息混凝土强度等级:C35f c = 16.70 N/mm2f t = 1.57 N/mm2钢筋强度等级: HRB400 f y = 360.00 N/mm24、依据规范《建筑地基基础设计规范》(GB 50007-2011)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)《混凝土结构设计规范》(GB 50010-2010)三、计算过程1、撑杆—系杆体系承载力验算桩中心到墩身边缘距离符合撑杆—系杆体系(1) 撑杆抗压承载力验算i01i x a h tan +=-θ 压力线与拉力线的夹角θ1=1.084,即62.13°;撑杆计算高度t 1=2314.2mm基桩竖向力设计值N id =68000.00KN撑杆压力设计值D id =N id /sin θ1=76921.7KN系杆拉力设计值T id =N id /tan θ1=35957.6KNi 2s s id i cot 002.0E A T θε⎪⎪⎭⎫⎝⎛+= x ε=0.00106k cu i kf ,,cu s ,cd 48.030443.1f f ≤+= εf cd,s =19.977Mpa ,而0.48f cu,k =16.8Mpa ,取f cd,s =16.8Mpa 。
四桩承台计算书一、设计资料1、承台信息承台底标高:-6.60m承台高:1400mm承台x方向移心:0mm承台y方向移心:0mm2、桩截面信息桩截面宽:1400mm桩截面高:0mm单桩承载力:3200.00kN3、承台混凝土信息承台混凝土等级:C304.桩位坐标:桩位表柱信息表《建筑桩基技术规范》(JGJ 94-2008)以下简称桩基规范《混凝土结构设计规范》(GB 50010-2010)以下简称混凝土规范二、计算结果1、桩承载力验算承台及覆土重:采用公式:= 1905.1 kN∑X i2= 12250000.0 ∑Y i2= 12250000.02、承台内力配筋计算三、结果汇总一、标准组合下桩反力:最大最小桩反力及对应的标准组合桩平均反力最大值2999.90 (非震)(Load 11)桩平均反力最小值2541.45 (非震)(Load 4)桩平均反力最大值2790.87 (震)(Load 21)桩平均反力最小值2753.89 (震)(Load 20)单桩承载力验算满足二、基本组合下承台冲切、剪切、配筋计算:角桩冲切计算:桩1: 抗力6359.03 kN 冲切力3279.22 kN h0:1450 mm (Load:23)桩2: 抗力6359.03 kN 冲切力3246.43 kN h0:1450 mm (Load:23)桩3: 抗力6359.03 kN 冲切力3191.58 kN h0:1450 mm (Load:23)桩4: 抗力6359.03 kN 冲切力3224.38 kN h0:1450 mm (Load:23) 柱冲切计算:抗力13274.51 kN 冲切力12941.61 kN h0:1350 mm Load:23 抗剪计算:1左边:抗力11804.15kN 剪力6503.60kN h0:1450mm (Load:23)2右边:抗力11804.15kN 剪力6438.01kN h0:1450mm (Load:23)3上边:抗力12232.87kN 剪力6525.65kN h0:1450mm (Load:23)4下边:抗力12232.87kN 剪力6415.96kN h0:1450mm (Load:23)承台冲剪验算满足承台高度:承台高1500底板配筋计算:X方向:弯矩8779.86 kN.m 计算钢筋面积3186 mm2/m Load:23 Y方向:弯矩8320.20 kN.m 计算钢筋面积3019 mm2/m Load:23根据最小配筋率计算承台最小配筋:Agx min= 2100. mm2/mAgy min= 2100. mm2/m原钢筋x方向配筋量不满足原钢筋y方向配筋量不满足计算的配筋方案为:Agx: HRB400 22@100Agy: HRB400 20@100。

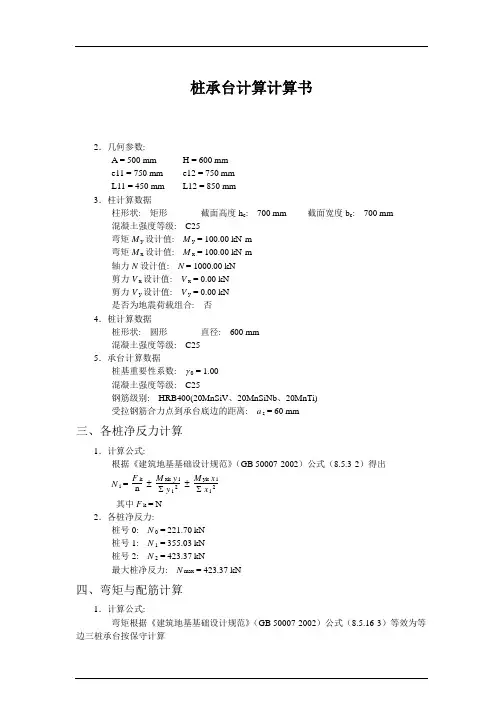

桩基承台CT-3 计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:承台类型:三桩承台承台计算方式:验算承台尺寸1.依据规范:《建筑地基基础设计规范》(GB 50007-2011)《混凝土结构设计规范》(GB 50010-2010)2.几何参数:承台边缘至桩中心距: C = 400 mm桩列间距: A = 700 mm 桩行间距: B = 1212 mm承台根部高度: H = 950 mm 承台端部高度: h = 950 mm纵筋合力点到底边的距离: a s = 120 mm 平均埋深: h m = 1.00 m矩形柱宽: B c = 600 mm 矩形柱高: H c = 600 mm圆桩直径: D s = 400 mm 换算后桩截面:L s = 320mm 3.荷载设计值:(作用在承台顶部)竖向荷载: F = 3600.00 kN绕X轴弯矩: M x = 58.60 kN·m 绕Y轴弯矩: M y = 0.00 kN·mX向剪力: V x = 0.10 kN Y向剪力: V y = -46.60 kN 4.材料信息:混凝土强度等级: C30f c = 14.30 N/mm2f t = 1.43 N/mm2钢筋强度等级: HRB400 f y = 360.00 N/mm2三、计算过程:1.作用在承台底部的弯矩绕X轴弯矩: M0x = M x-V y·H = 58.60-(-46.60)×0.95 = 102.87kN·m绕Y轴弯矩: M0y = M y+V x·H = 0.00+0.10×0.95 = 0.10kN·m 2.基桩净反力设计值:计算公式:《建筑地基基础设计规范》(GB 50007-2011)N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2(8.5.3-2)N1 = F/n-M0x·y1/∑y j2+M0y·x1/∑x j2= 3600.00/3-102.87×0.87/1.13+0.10×0.00/0.98 = 1120.87 kNN2 = F/n-M0x·y2/∑y j2+M0y·x2/∑x j2= 3600.00/3-102.87×(-0.43)/1.13+0.10×(-0.70)/0.98 = 1239.50 kN N3 = F/n-M0x·y3/∑y j2+M0y·x3/∑x j2= 3600.00/3-102.87×(-0.43)/1.13+0.10×0.70/0.98 = 1239.63 kN 3.承台受柱冲切验算:计算公式:《建筑地基基础设计规范》(GB 50007-2011)F l≤2[β0x·(b c+a0y)+β0y·(h c+a0x)]·βhp·f t·h0(8.5.17-1)此承台没有需要进行冲切验算的冲切截面或冲切锥。
三桩承台计算书一、示意图:二、基本资料:1.依据规范:《建筑地基基础设计规范》(GB 50007-2002)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:承台边缘至桩中心距: C = 500 mm桩列间距: A = 1200 mm 桩行间距: B = 1800 mm承台根部高度: H = 550 mm 承台端部高度: h = 550 mm纵筋合力点到底边的距离: a s = 70 mm 平均埋深: h m = 2.50 m矩形柱宽: B c = 500 mm 矩形柱高: H c = 500 mm圆桩直径: D s = 400 mm 换算后桩截面:L s = 320mm 3.荷载设计值:(作用在承台顶部)竖向荷载: F = 1000.00 kN绕X轴弯矩: M x = 0.00 kN·m 绕Y轴弯矩: M y = 0.00 kN·mX向剪力: V x = 0.00 kN Y向剪力: V y = 0.00 kN 4.材料信息:混凝土强度等级: C20f c = 9.60 N/mm2f t = 1.10 N/mm2钢筋强度等级: HRB335 f y = 300.00 N/mm2三、计算过程:1.作用在承台底部的弯矩绕X轴弯矩: M0x = M x-V y·H = 0.00-0.00×0.55 = 0.00kN·m绕Y轴弯矩: M0y = M y+V x·H = 0.00+0.00×0.55 = 0.00kN·m 2.基桩净反力设计值:计算公式:《建筑地基基础设计规范》(GB 50007-2002)N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2(8.5.3-2)N1 = F/n= 1000.00/3 = 333.33 kNN2 = F/n= 1000.00/3 = 333.33 kNN3 = F/n= 1000.00/3 = 333.33 kN3.承台受柱冲切验算:计算公式:《建筑地基基础设计规范》(GB 50007-2002)F l≤2[β0x·(b c+a0y)+β0y·(h c+a0x)]·βhp·f t·h0(8.5.17-1)自柱边到最近桩边的水平距离:a0 = 0.19 m最不利一侧冲切面计算长度:b m = 3.26 m作用于最不利冲切面以外冲切力设计值:F l = 666.67 kN承台有效高度:h0 = H-a s = 0.55-0.07 = 0.48 m冲跨比:λ0 = a0/h0 = 0.19/0.48 = 0.40冲切系数:β0= 0.84/(λ0+0.2) = 0.84/(0.40+0.2) = 1.41β0·b m·βhp·f t·h0= 1.41×3.26×1.00×1100.00×0.48= 2428.02 kN > F l = 666.67 kN, 满足要求。
1.基本资料承台类型:三桩承台圆桩直径d=700(mm)桩列间距Sa=1050(mm)桩行间距Sb=1820(mm)承台边缘至桩心距离Sc=700(mm)承台根部高度 H=1500端部高度h=1500(mm)单桩竖向承载力设计值R=2500最小配筋率0.15%混凝土强度等级c30fc=14.3, f t= 1.43钢筋强度设计值 fy=310(N/mm*mm)纵筋合力点至近边距离Sa=100(mm)柱子高度hc=500(mm)柱子宽度bc=500(mm)设计时置行的规范 : 《建筑桩基技术规范》(JGJ94-94) 以下简称 桩基规范。
《钢筋混凝土 承台设计规 程》(CECS 88:97)以下简称 承台规程《混凝土结 设计规范 ( JGJ10-89)以下简称 混凝土2.承台受弯计算(1).基桩竖向力设计值:基桩竖向力设计值N=R=2500< KN >(2)Y 轴方向柱边弯距设计值<绕Y 轴>Myct=N*(Sa-bc/2) =2000< KN *M >(3)纵筋计算:<绕Y 轴>Asy=M/(0.9*fy*ho) =5120mm*mm(4)X 轴方向柱边弯距设计值<绕X 轴>Mxct=N*(2*Sb/3-hc/2) =2408.3< KN *M >(5)纵筋计算:<绕X 轴>Asx=M/(0.9*fy*ho) =6166mm*mm(6)纵筋计算:<实配>底边纵筋Asd=Asy-Asx/2/tg a =3342mm*mm单腰纵筋Asi=Asx/2/sin a =3559mm*mm3.承台抗冲切验算(1)柱冲切验算作用于冲切破坏锥体上的冲切力设计值:F1 = 3R =7500<KN>柱冲切验算:圆桩换算为方桩bp=0.8*d=560mm冲跨比(X 向)l1=ax/h=0.3714冲跨比(Y 向)l2=ay1/h=0.4881冲跨比(Y 向)l3=ay2/h=0.2000冲切承载力系数a1=0.72/(l1+0.2)= 1.26(X 向)冲切承载力系数a2=0.72/(l2+0.2)= 1.046(Y 向)冲切承载力系数a3=0.72/(l2+0.2)= 1.8(Y 向)柱冲切验算:[a1*(2by+ay 1+ay2)+(bx+ax)*(a2+a 3)]*ft*ho =10252<KN>柱冲切满足柱下独立承台回目录(2)顶角桩冲切验算作用于冲切破坏锥体上的冲切力设计值:F1 = R =2500<KN>c =1456mma =592mm冲跨比l=a/h=0.4228冲切承载力系数a=0.48/(l+0.2)=0.771( 承台规程 4.27-1 )角桩冲切验算 a*(2c+a)*tg( q/2 )*ft*ho=3119<KN>顶角桩冲切满足(3)底角桩冲切验算作用于冲切破坏锥体上的冲切力设计值:F1 = R =2500<KN>c =1492mma =520mm冲跨比l=a/h=0.3714冲切承载力系数a=0.48/(l+0.2)=0.84( 承台规程 4.27-1 )角桩冲切验算 a*(2c+a)*tg( q/2 )*ft*ho=3403<KN>底角桩冲切满足4.承台剪切验算斜截面受剪验算剪切力设计值V=R=2500KN剪跨比l =a/h=0.4228剪切系数 b =0.166斜截面受剪验算 b*fc*bo*ho11347.038<KN>承台剪切满足5.承台局压验算局部压力Fl=3R=7500<KN>局压面积 Al=hc*bc=250000<mm*mm>局压计算面积Ab=(hc+c)*(bc+c)=2250000<mm*mm>承台局压验算0.95*b*fc*Al =10188.750<KN>( 承台规程 4.4-2 )承台局压满足。
钢板桩承台施工方案计算书钢板桩承台施工方案计算书1. 引言钢板桩承台是一种常见的基础结构,用于承受荷载和传递荷载到地基。
本施工方案计算书旨在提供钢板桩承台施工方案的计算过程和结果,以确保项目的安全和稳定性。
2. 施工材料2.1 钢板桩:使用符合国家标准的高质量钢板桩。
2.2 混凝土:使用符合国家标准的高强度混凝土。
2.3 钢筋:使用符合国家标准的钢筋。
3. 计算步骤此处列出了钢板桩承台施工方案的计算步骤:3.1 确定承台的负载要求和地质条件。
3.2 根据负载要求和地质条件计算桩的尺寸和数量。
3.3 计算承台的尺寸和配筋。
3.4 计算钢板桩的承载能力和桩身刚度。
3.5 根据计算结果选择合适的钢板桩型号和参数。
3.6 绘制承台和桩的结构图,并进行材料和构造检查。
4. 计算示例此处提供了一个钢板桩承台施工方案的计算示例:4.1 假设承台的负载要求为1000kN,地质条件为一般黄土。
4.2 根据负载要求和地质条件计算出桩的尺寸和数量,假设每根桩直径为500mm,间距为1m。
4.3 根据桩的数量和尺寸计算承台的尺寸和配筋,假设承台尺寸为4m × 4m,配筋为Φ32钢筋。
4.4 计算钢板桩的承载能力和桩身刚度,假设桩的承载能力为500kN,桩身刚度为1000kNm/度。
4.5 根据计算结果选择合适的钢板桩型号和参数,假设选择Φ600钢板桩。
4.6 绘制承台和桩的结构图,并进行材料和构造检查。
5. 结论钢板桩承台施工方案的计算结果满足负载要求和地质条件,符合安全和稳定的要求。
可以进行后续的施工工作。
以上是钢板桩承台施工方案计算书的一个简要范例,具体计算内容应根据实际工程情况进行。
施工前需进行详细的地质勘察和结构计算,确保施工方案的可行性和安全性。

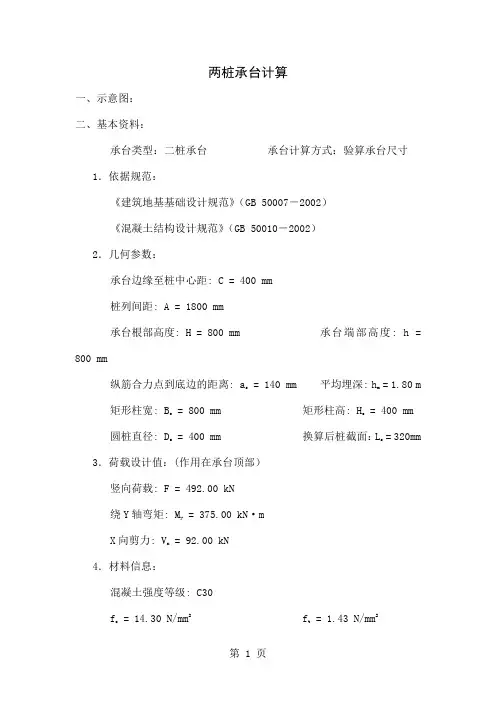

桩基承台计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:承台类型:二桩承台承台计算方式:验算承台尺寸1.依据规范:《建筑地基基础设计规范》(GB 50007-2002)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:承台边缘至桩中心距: C = 500 mm桩列间距: A = 1400 mm承台根部高度: H = 600 mm 承台端部高度: h = 600 mm纵筋合力点到底边的距离: a s = 130 mm 平均埋深: h m = 1.40 m矩形柱宽: B c = 500 mm 矩形柱高: H c = 400 mm圆桩直径: D s = 400 mm 换算后桩截面:L s = 320mm 3.荷载设计值:(作用在承台顶部)竖向荷载: F = 1020.00 kN绕Y轴弯矩: M y = -17.00 kN·mX向剪力: V x = -50.00 kN4.材料信息:混凝土强度等级: C25f c = 11.90 N/mm2f t = 1.27 N/mm2钢筋强度等级: HRB335 f y = 300.00 N/mm2三、计算过程:1.作用在承台底部的弯矩绕Y轴弯矩: M0y = M y+V x·H = -17.00+(-50.00)×0.60 = -47.00kN·m 2.基桩净反力设计值:计算公式:《建筑地基基础设计规范》(GB 50007-2002)N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2(8.5.3-2)N1 = F/n+M0y·x1/∑x j2= 1020.00/2+(-47.00)×(-0.70)/0.98 = 543.57 kNN2 = F/n+M0y·x2/∑x j2= 1020.00/2+(-47.00)×0.70/0.98 = 476.43 kN3.承台受柱冲切验算:计算公式:《建筑地基基础设计规范》(GB 50007-2002)F l≤2[β0x·(b c+a0y)+β0y·(h c+a0x)]·βhp·f t·h0(8.5.17-1)自柱边到最近桩边的水平距离:a0 = 0.29 m最不利一侧冲切面计算长度:b m = 1.00 m作用于最不利冲切面以外冲切力设计值:F l = 543.57 kN承台有效高度:h0 = H-a s = 0.60-0.13 = 0.47 m冲跨比:λ0 = a0/h0 = 0.29/0.47 = 0.62冲切系数:β0= 0.84/(λ0+0.2) = 0.84/(0.62+0.2) = 1.03β0·b m·βhp·f t·h0= 1.03×1.00×1.00×1270.00×0.47= 613.69 kN > F l = 543.57 kN, 满足要求。

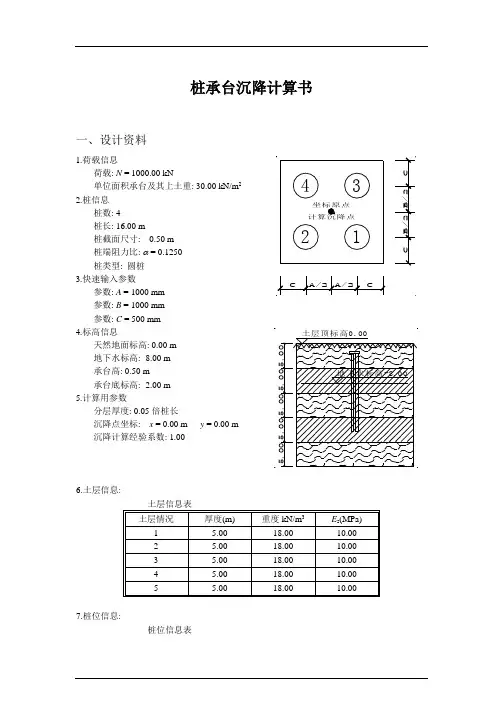

桩承台计算公司名称_______________项目名称_______________构件编号_______________ 设计人_______________校对人_______________日期_______________一、设计资料1、承台信息承台高:1600mm承台x方向移心:0mm承台y方向移心:0mm2、桩信息桩截面宽:400mm桩截面高:0mm单桩承载力:2000.00kN3、柱信息柱截面宽:600mm柱截面高:600mm4、混凝土信息混凝土等级:C20混凝土容重:25.00kN/m35.桩位坐标:桩位表6.设计时执行的规范:《建筑桩基技术规范》(JGJ 94-2008)以下简称桩基规范《混凝土结构设计规范》(GB 50010-2010)以下简称混凝土规范二、计算结果标准组合信息基本组合信息1、桩承载力验算 采用公式:Q ik =F k +G k n ±M x ⨯ y i ∑y i 2 ±M y⨯ x i∑x i 2承台及覆土重: G k = B ⨯S ⨯H ⨯γ= 2195.2⨯2195.18⨯ 30.0⨯1.E-6 = 144.6 kN∑x i 2 = 1531250.0 ∑y i 2 = 1531250.0桩总反力Q p = 5443.2 kN; 桩均反力Q ave = 1814.4 kN桩总反力Q p = 2237.5 kN; 桩均反力Q ave = 745.8 kN桩总反力Q p= 2218.6 kN; 桩均反力Q ave= 739.5 kN桩总反力Q p= 5524.0 kN; 桩均反力Q ave= 1841.3 kN桩总反力Q p= 5535.4 kN; 桩均反力Q ave= 1845.1 kN桩总反力Q p= 5527.3 kN; 桩均反力Q ave= 1842.4 kN桩总反力Q p= 3808.9 kN; 桩均反力Q ave= 1269.6 kN桩总反力Q p= 3869.0 kN; 桩均反力Q ave= 1289.7 kN桩总反力Q p= 3802.9 kN; 桩均反力Q ave= 1267.6 kN桩总反力Q p= 3867.9 kN; 桩均反力Q ave= 1289.3 kN桩总反力Q p= 3934.0 kN; 桩均反力Q ave= 1311.3 kN桩总反力Q p= 3927.9 kN; 桩均反力Q ave= 1309.3 kN 2、承台冲切、剪切、配筋计算G k = 144.6⨯1.20= 173.5桩总反力Q p= 7173.5 kN; 桩均反力Q ave= 2391.2 kNa、角桩冲切h0= 1550. α11= 377. λ11=0.25 c1= 1064. β11=1.24h0= 1550. α12= 444. λ12=0.29 c2= 1037. β12=1.15 下部:Q pc = β11(2c1+α11)tan(θ1/2)βhp f t h0= 1.24⨯(2⨯ 1064.+ 377.)⨯tan(1.05/2)⨯0.9333⨯ 1.101⨯ 1550.⨯1e-3= 2867.71 kN > Q pd= 2597.93⨯1.00 kN 上部:Q pc = β12(2c2+α12)⨯tan(θ2/2)βhp f t h0= 1.15⨯(2⨯ 1064.+ 444.)⨯tan(1.05/2)⨯0.9333⨯ 1.101⨯ 1550.⨯1e-3= 2668.00 kN > Q pd= 2597.93⨯1.00 kNb、抗剪切计算承台高度HCD= 1600.左侧:h0= 1550. αleft= 377. λ=0.25V pl = βhs⨯1.75/(λ+1.0)⨯b0⨯h0⨯f t⨯1.E-3= 0.85⨯1.75/(0.25+1.0)⨯ 2170.⨯ 1550.⨯1.1013⨯1.e-3= 4394.73 > F lp= 2597.93 (⨯ 1.00) kN承台高度HCD= 1600.00上侧:h0= 1550. αup= 512. λ=0.33V pl = βhs⨯1.75/(λ+1.0)⨯b0⨯h0⨯f t⨯1.E-3= 0.85⨯1.75/(0.33+1.0)⨯ 1679.⨯ 1550.⨯1.1013⨯1.e-3= 3195.24 > F lp= 2597.93 (⨯ 1.00) kN承台高度HCD= 1600.00下侧:h0= 1550. αleft= 6. λ=0.25V PL = βhs⨯1.75/(λ+1.0)⨯b0⨯h0⨯f t⨯1.E-3= 0.93⨯1.75/(0.25+1.0)⨯ 2671.⨯ 1550.⨯1.1013⨯1.e-3= 5410.93 > F LP= 2597.93 (⨯ 1.00) kN承台阶梯高度:1阶高:1600mmc、承台板配筋计算N max =2597.93 S a = 1750. c = 600.M = N max (S a-0.433⨯c)/3 = 1290.48 kN.mA g= 2569.65 mm2G k = 144.6⨯1.20= 173.5桩总反力Q p= 7286.7 kN; 桩均反力Q ave= 2428.9 kNa、角桩冲切h0= 1550. α11= 377. λ11=0.25 c1= 1064. β11=1.24h0= 1550. α12= 444. λ12=0.29 c2= 1037. β12=1.15 下部:Q pc = β11(2c1+α11)tan(θ1/2)βhp f t h0= 1.24⨯(2⨯ 1064.+ 377.)⨯tan(1.05/2)⨯0.9333⨯ 1.101⨯ 1550.⨯1e-3= 2867.71 kN > Q pd= 2661.30⨯1.00 kN 上部:Q pc = β12(2c2+α12)⨯tan(θ2/2)βhp f t h0= 1.15⨯(2⨯ 1064.+ 444.)⨯tan(1.05/2)⨯0.9333⨯ 1.101⨯ 1550.⨯1e-3= 2668.00 kN > Q pd= 2661.30⨯1.00 kNb、抗剪切计算承台高度HCD= 1600.左侧:h0= 1550. αleft= 377. λ=0.25V pl = βhs⨯1.75/(λ+1.0)⨯b0⨯h0⨯f t⨯1.E-3= 0.85⨯1.75/(0.25+1.0)⨯ 2170.⨯ 1550.⨯1.1013⨯1.e-3= 4394.73 > F lp= 2661.30 (⨯ 1.00) kN承台高度HCD= 1600.00上侧:h0= 1550. αup= 512. λ=0.33V pl = βhs⨯1.75/(λ+1.0)⨯b0⨯h0⨯f t⨯1.E-3= 0.85⨯1.75/(0.33+1.0)⨯ 1679.⨯ 1550.⨯1.1013⨯1.e-3= 3195.24 > F lp= 2661.30 (⨯ 1.00) kN承台高度HCD= 1600.00下侧:h0= 1550. αleft= 6. λ=0.25V PL = βhs⨯1.75/(λ+1.0)⨯b0⨯h0⨯f t⨯1.E-3= 0.93⨯1.75/(0.25+1.0)⨯ 2671.⨯ 1550.⨯1.1013⨯1.e-3= 5410.93 > F LP= 2661.30 (⨯ 1.00) kN承台阶梯高度:1阶高:1600mmc、承台板配筋计算N max =2661.30 S a = 1750. c = 600.M = N max (S a-0.433⨯c)/3 = 1321.96 kN.mA g= 2632.34 mm2三、结果汇总标准组合下桩反力:最大最小桩反力及对应的标准组合桩平均反力最大值1845.12 (非震)(Load 46)桩平均反力最小值739.54 (非震)(Load 5)桩平均反力最大值1311.33 (震)(Load 182)桩平均反力最小值1267.63 (震)(Load 141)基本组合下承台冲切、剪切、配筋计算:角桩冲切计算:桩1: 抗力2867.71 kN 冲切力2661.30 kN h0:1550 mm (Load:39) 桩2: 抗力2668.00 kN 冲切力2661.30 kN h0:1550 mm (Load:39)抗剪计算:1左边:抗力4394.73kN 剪力2661.30kN h0:1550mm (Load:39)2上边:抗力3195.24kN 剪力2661.30kN h0:1550mm (Load:39)承台高度:承台高1600底板配筋计算:X方向:弯矩1321.96 kN.m 计算钢筋面积2632 mm2/m Load:39Y方向:弯矩0.00 kN.m 计算钢筋面积0 mm2/m Load:1每边受弯筋AS= 2144. mm2钢筋级别: HRB400。
