避雷器带电测试原理-概述说明以及解释1.引言1.1 概述避雷器在电力系统中扮演着非常重要的角色，它能够保护设备和线路免受雷电冲击和过电压的影响，从而确保系统的正常运行和设备的安全性。

而对于避雷器的性能及可靠性来说，带电测试是非常必要的一项工作。

本文将着重介绍避雷器带电测试的原理及其重要性，并对其未来的应用进行展望。

通过对避雷器带电测试进行深入了解，可以更好地认识和应用该技术，为电力系统的安全稳定运行提供保障。

1.2文章结构文章结构部分的内容可以包括以下内容：本文将从三个方面对避雷器带电测试原理进行深入探讨。

首先，我们将介绍避雷器带电测试的必要性，探讨为什么需要对避雷器进行带电测试以及其重要性。

其次，我们将详细解释避雷器带电测试的原理，包括测试过程中所涉及的技术原理和方法。

最后，我们将总结避雷器带电测试的重要性，并对其原理的应用进行展望，探讨未来的发展方向。

通过深入的分析和讨论，我们希望读者能够更全面地了解避雷器带电测试的原理及其在实际应用中的重要性。

1.3 目的:避雷器带电测试原理的目的在于阐述避雷器在带电状态下进行测试的重要性和必要性。

通过对避雷器带电测试原理进行深入的探讨，旨在帮助读者更好地理解该测试方法的核心原理，从而提高对避雷器性能和安全保障的认识。

同时，本文旨在为工程技术人员提供一种有效的测试方法，以确保避雷器在实际工作中的有效性和稳定性，从而为电力系统提供可靠的保护措施。

最终目的是为读者提供关于避雷器带电测试原理的全面理解，为实际工程应用提供指导。

2.正文2.1 避雷器的作用和重要性避雷器是一种用来保护电力设备免受雷电影响的重要装置。

它的主要作用是在系统母线或设备绝缘子遇到雷电冲击时，将过电压引到地或其他安全回路，以保护设备免受损坏。

避雷器的重要性在于它能有效地保护电力设备，避免由于雷电造成的电气设备故障和损坏，从而确保电力系统的正常运行和供电可靠性。

在电力系统中，避雷器起着至关重要的作用，因为雷电是一种突发性强大的自然现象，会给电力系统带来严重的影响，如引起设备的击穿和损坏，造成系统的短路和电压暂降，甚至引发火灾和安全事故。

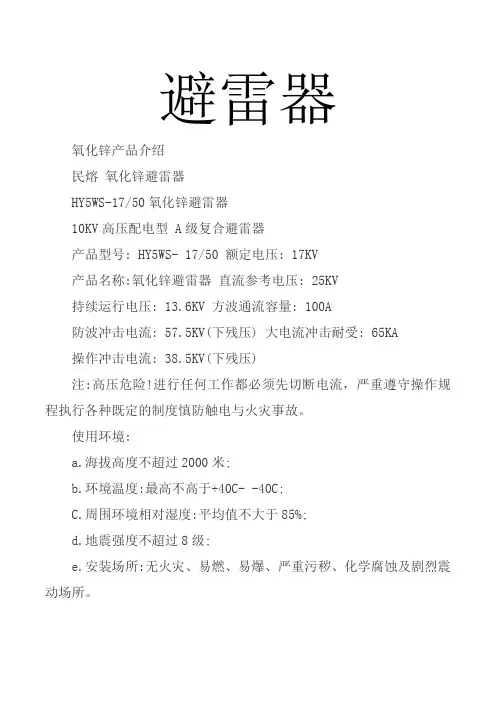

避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器它容易造成接触不良，使测试数据波动较大，无法准确测量。

另一方面，操作人员的操作顺序不协调，可能导致数据偏差。

在测试过程中应避免这些因素。

-一方面，电流、电压采样电路应接触良好，状态稳定；另一方面，各方面人员应随时沟通、唱歌，确保正常的操作顺序。

场干扰因素。

现场设备的空间布置比较复杂，电场干扰因素较多，在试验中容易引起数据波动。

对于正常的波动和错误的操作，操作者应该有一个正确的预测。

当数据正常时，波动不大。

对于波动较大的试验，应进一步查明原因。

1、避雷器带电试验数据分析如下：2010年雷雨季节前后XX变电所220kvxx线路避雷器B相带电试验数据见下表由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷，之后的停电预试结果证实了我们的判断，该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定，U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。

为便于分析将该表中几个特征数据变量情况，我们分别将几个特征数据做成柱状图予以分析:r:总阻性电流有效值(只含1、3、5、7次谐波)。

避雷器带电检测实施方案一、背景介绍避雷器是电力系统中用来保护设备和线路免受雷击侵害的重要设备，而避雷器的带电检测则是确保避雷器正常运行的重要环节。

因此，制定科学合理的避雷器带电检测实施方案对于电力系统的安全稳定运行具有重要意义。

二、实施方案1. 检测设备准备为了进行避雷器的带电检测，首先需要准备好相应的检测设备。

通常情况下，需要准备高压直流电源、电流互感器、电压互感器、数字电压表、数字电流表等设备。

2. 检测前准备工作在进行避雷器的带电检测之前，需要对检测设备进行检查和校验，确保设备的正常运行。

同时，还需要对待检避雷器进行清洁和检查，确保避雷器无损坏或污染。

3. 检测过程（1）接线连接：将检测设备按照要求连接到待检避雷器上，确保连接牢固可靠。

（2）电源接入：接通高压直流电源，使待检避雷器带电运行。

（3）数据采集：利用电流互感器、电压互感器等设备对待检避雷器的电流、电压等参数进行实时采集。

（4）数据分析：通过数字电流表、数字电压表等设备对采集到的数据进行分析，判断避雷器的运行状态是否正常。

4. 检测结果处理根据数据分析的结果，对避雷器的运行状态进行评估。

如果发现避雷器存在异常情况，需要及时进行处理，修复或更换避雷器。

同时，还需要对检测过程中采集到的数据进行记录和归档，作为后续分析和评估的依据。

5. 安全措施在进行避雷器的带电检测过程中，需要严格遵守相关的安全操作规程，确保检测人员和设备的安全。

同时，还需要对检测现场进行严格的安全防护措施，避免因操作不慎导致安全事故的发生。

三、总结避雷器带电检测是保障电力系统安全稳定运行的重要环节，通过制定科学合理的实施方案，可以有效提高避雷器的运行可靠性和安全性。

因此，在实际工作中，需要严格按照实施方案的要求进行操作，确保避雷器带电检测工作的顺利进行，并及时处理发现的问题，保障电力系统的安全稳定运行。

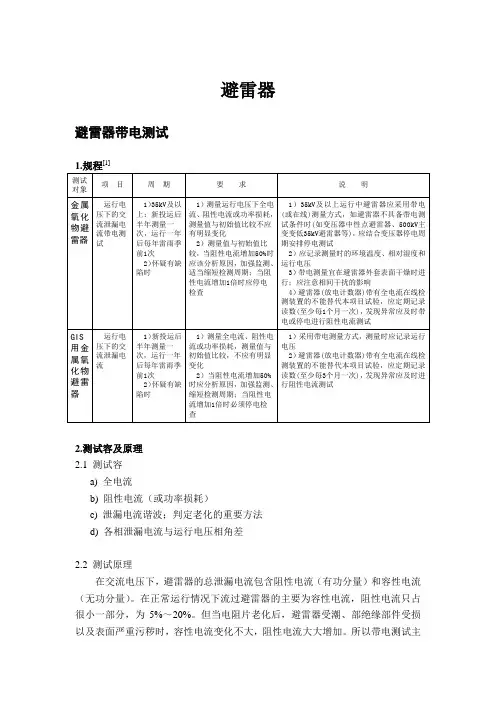

避雷器避雷器带电测试[1]2.测试容及原理2.1 测试容a) 全电流b) 阻性电流（或功率损耗）c) 泄漏电流谐波；判定老化的重要方法d) 各相泄漏电流与运行电压相角差2.2 测试原理在交流电压下，避雷器的总泄漏电流包含阻性电流（有功分量）和容性电流（无功分量）。

在正常运行情况下流过避雷器的主要为容性电流，阻性电流只占很小一部分，为5%～20%。

但当电阻片老化后，避雷器受潮、部绝缘部件受损以及表面严重污秽时，容性电流变化不大，阻性电流大大增加。

所以带电测试主要是检测泄漏电流及其阻性分量[3]。

3.国常用测试方法a) 全电流法；b) 补偿法(阻性电流法)；采用电压互感器二次接线信号(局里主要采用方式)c) 谐波法；d) 测温法;e) 改进补偿法；采用检修箱电源作为电压信号代替PT二次电压[4]4.测试方法及测试设备(1) 设备：伏安电气ZD-1型金属氧化物避雷器阻性电流带电测量仪(2) 测试方法，可参考《金属氧化物避雷器带电测试作业指导书》[5]，目前相关测试接线方法大致有以下几种，如下图所示[6](3) 干扰及改进方法干扰原因：测量三相氧化锌避雷器时，由于相间干扰影响，A、C 相电流相位都要向B 相方向偏移，一般偏移角度2°～4°左右，这导致A 相阻性电流增加，C 相变小甚至为负[6]。

相间干扰向量图见图4。

改进方法:采用自动边补方式[6]，自动边补（边相补偿）原理是假定B相对A、C相影响是对称的，测量出I c超前I a的角度Φca，A相补偿Φoa=（Φca-120°）/2，C相补偿Φoc=-（Φca-120°）/2。

5.典型故障数据(1) 220 kV I 母A 段避雷器A 相型号为Y10W5-220 / 520W[7] 2007年7月21日2007年8月2日6.典型故障原因a) 结构受损，避雷器部受潮[4]b) MOA阀片老化，引起阀片击穿[8]参考文献[1] 中国南方电网有限责任公司. 电力设备预防性试验规程[S]. 2011.[2] 勋, 王丽君. 金属氧化物避雷器带电测试数据及原理分析[J]. 中国科技信息, 2008, (23):149,151.[3] 袁海燕, 庄燕飞, 任庆帅, 等. 改进的特高压金属氧化物避雷器带电测试方法[J]. 电瓷避雷器, 2011, (6):76-80.[4] 电网公司. 金属氧化物避雷器带电测试作业指导书[S]. 2009.[5] 海龙. 氧化锌避雷器带电测试方法研究[J]. 电力学报, 2011,26(4):325-327.[6] 文宇, 汪晓明, 胡宏宇, 等. 220kV金属氧化物避雷器带电测试异常的处理[J]. 电瓷避雷器,2008, (3):32-33.[7] 涵, 毛学锋, 吴毅. 氧化锌避雷器带电检测方法及现场故障分析[J]. 电气开关, 2013,(2):73-75.。

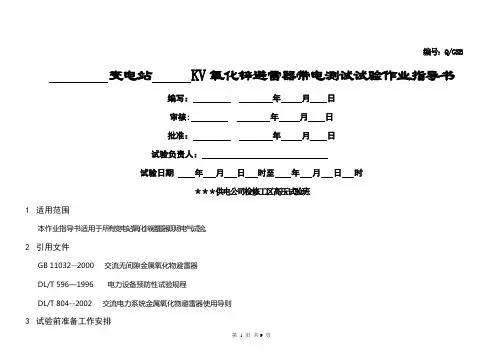

编号：Q/GSB 变电站 KV氧化锌避雷器带电测试试验作业指导书
编写：年月日
审核: 年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
＊＊＊供电公司检修工区高压试验班
1适用范围
本作业指导书适用于所有变电站氧化锌避雷器现场电气试验。

2引用文件
GB 11032--2000 交流无间隙金属氧化物避雷器
DL/T 596—1996 电力设备预防性试验规程
DL/T 804--2002 交流电力系统金属氧化物避雷器使用导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3.5 安全措施
3．6试验内容
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
a.试验记录:
无间隙金属氧化物避雷器试验原始记录。

避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器易造成接触不良，从而导致试验数据波动较大,不能准确进行测量。

另一方面，各方面操作人员操作顺序未配合好，也可能造成数据的偏差,这些因素在试验过程中都应加以避免。

-方面应保证电流电压采样回路接触良好,状态稳定，另一方面各方面人员应随时沟通呼唱,保证操作顺序正常进行。

现场干扰因素。

现场设备空间布局较为复杂,电场干扰因素较多,且无规律性,极易造成在测试中数据不断波动。

对于正常波动和错误操作，操作人员应有一个正确的预判，正常时各项数据波动不大,对于波动较大的测试,应进-步检查原因。

一、避雷器带电测试数据分析下表为XX变电站220kVXX线避雷器B相在2010年雷雨季节前、后两次带电测试数据:由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷，之后的停电预试结果证实了我们的判断，该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定，U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。

避雷器带电测试仪试验方法
避雷器带电测试仪试验方法主要有以下几个步骤：
1.检查设备：确认避雷器带电测试仪的工作状态正常，电池电量充足，并检查相关电缆和接头是否完好无损。

2.设定测试参数：根据避雷器的额定电压和额定放电电流，设定相应的测试参数，如测试电压、放电时间等。

3.连接设备：将避雷器带电测试仪与避雷器相连，确保接线正确无误。

通常情况下，测试仪的输入端与避雷器的进线相连，输出端与避雷器的出线相连。

4.进行测试：根据设定的测试参数，启动避雷器带电测试仪，对避雷器进行带电测试。

通常测试仪会输出一定电压来模拟雷击，持续一段时间以检测避雷器的放电性能和动作时间。

5.记录结果：记录测试仪的输出电压和放电时间，以及避雷器的响应情况。

如果避雷器完全放电，即达到额定放电电流，则表明避雷器工作正常。

6.复查结果：对测试结果进行复查，确保测试的准确性。

如果测试结果不符合要求，可能需要进行进一步的检修或更换避雷器。

7.报告和记录：将测试结果整理成报告，并进行记录，以备后续参考和分析。

需要注意的是，在进行避雷器带电测试时，需要穿戴防护设备，以防止电击和其他意外伤害。

同时，测试过程中应注意避雷器带电状态下的安全操作。

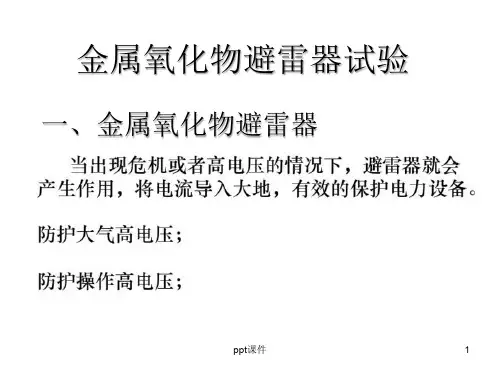

避雷器带电测试一、避雷器的作用能释放雷电兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

二、避雷器的分类避雷器有管式和阀式两大类。

阀式避雷器分为碳化硅避雷器和金属氧化物避雷器（又称氧化锌避雷器）。

管式避雷器主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。

碳化硅避雷器广泛应用于交、直流系统，保护发电、变电设备的绝缘。

氧化锌避雷器由于保护性能优于碳化硅避雷器，正在逐步取代后者，广泛应用于交、直流系统，保护发电、变电设备的绝缘，尤其适用于中性点有效接地的110千伏及以上电网。

三、避雷器的工作原理在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题四、MOA的交接和预防性试验1、绝缘电阻（交接、预试项目）试验目的：初步判断MOA的绝缘状况试验设备：2500kV兆欧表判断标准：35kV以上，不低于2500MΩ35kV及以下，不低于1000MΩ试验周期：6－10kV，500kV3－5年注意事项：试验后对被试品和临近试品放电2、直流1mA电压U1mA及0.75 U1mA下泄漏电流（交接、预试项目）试验目的：检查是否受潮或者是否劣化，确定其动作性能是否符合产品性能要求试验设备：高压直流发生器判断标准：U1mA实测值与出厂或初始值变化小于5％0.75 U1mA下泄漏电流不大于50μA试验周期：6－10kV，1－3年500kV，3－5年3、运行电压下交流泄漏电流（交接、带电预试项目）试验目的：测试表明，在运行电压下测量全电流、阻性电流可在一定程度上反映MOA运行的状况。

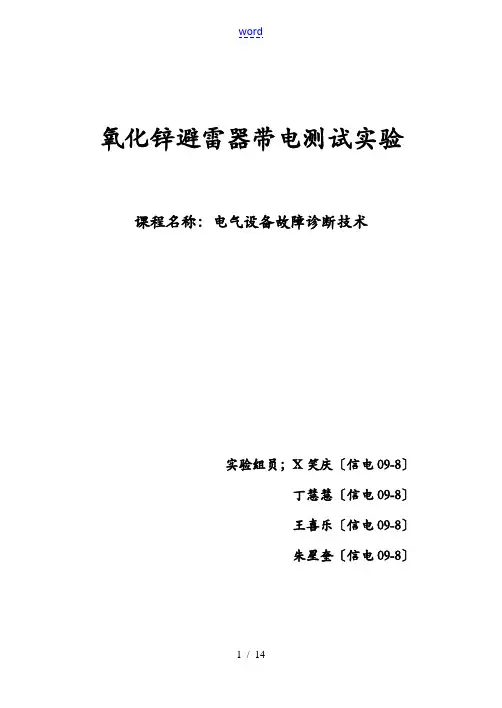

氧化锌避雷器带电测试实验课程名称：电气设备故障诊断技术实验组员；X笑庆〔信电09-8〕丁慧慧〔信电09-8〕王喜乐〔信电09-8〕朱星奎〔信电09-8〕目录一、实验目的 (3)二、实验内容 (3)三、实验原理 (3)四、实验方法 (4)五、主要实验仪器设备 (4)六、数据采集与分析步骤 (5)1、数据采集 (5)2、符号意义 (5)3、波形采集 (6)4、波形复原 (7)5、分析 (9)6、小波分形 (10)七、实验总结 (14)一、实验目的1、初步了解氧化锌避雷器的内部构造；2、通过实验了解判定氧化锌避雷器性能优劣的方法；3、通过实验掌握氧化锌避雷器的故障特征和相应的故障诊断方法。

二、实验内容分别对三只氧化锌避雷器进展上电加压实验，利用电流基波与电压基波的相位差φ来判断氧化锌避雷器故障状态。

三、实验原理避雷器是一种过电压保护装置，当电网电压升高到避雷器规定的动作电压时，避雷器动作，释放过电压电荷，将电网电压升高的幅值限制在一定的水平之下，从而保护设备绝缘不受损坏。

避雷器按结构分为保护间隙和管式避雷器、阀式避雷器、磁吹式避雷器和金属氧化物避雷器。

金属氧化物避雷器〔MON〕又称氧化锌避雷器，是一种与传统避雷器概念有很大不同的新型避雷器，区别在于：传统的避雷器其内部空气间隙起着十分重要的作用，在正常运行时，靠间隙将阀片与电源隔开，出现过电压，间隙才被击穿，阀片放点泄流。

而氧化锌避雷器是用氧化锌阀片叠装而成，可以完全取消间隙，这解决了因间隙放电时的限与放电稳定性所引起的各种问题。

由于氧化锌阀片具有非线性特性好的特点，从而是避雷器的特性和结构发生了重大改变。

氧化锌避雷器是以氧化锌为主，并掺入Sb、Bi、Mn、Cr等金属氧化物烧制而成。

氧化锌的电阻率为1-10Ω/cm，晶界层的电阻率是1013-1014Ω/cm，当施加较低电压时，晶界层近似绝缘状态，电压几乎都加在晶界层，流过避雷器的电流只有微安级；电压升高时，晶界层由高阻变低阻，流过的电流急剧增大。

避雷器带电测试仪试验方法一、引言避雷器是电力系统中常用的重要设备，用于保护电力设备免受雷击和过电压的损害。

为了确保避雷器的正常工作和使用寿命，需要进行定期的带电测试。

本文将介绍避雷器带电测试仪的试验方法，帮助用户正确使用该设备进行避雷器的带电测试。

二、避雷器带电测试仪的组成避雷器带电测试仪主要由测试仪本体、高压电源、电流互感器、电压互感器和显示仪表等组成。

其中，测试仪本体负责控制和采集数据，高压电源提供测试所需的高压电源，电流互感器和电压互感器用于采集避雷器的电流和电压信号，显示仪表用于显示测试结果。

三、避雷器带电测试仪的试验方法1. 准备工作需要将避雷器带电测试仪的各个部件连接好，确保连接牢固可靠。

然后，按照设备说明书的要求对测试仪进行校准，确保测试数据的准确性。

最后，将测试仪的电源接通，待其正常启动后即可进行测试。

2. 进行测试(1) 测试前的准备在进行测试之前，需要确保避雷器正常运行，没有外部故障。

同时，要确保测试环境干燥、通风良好，以免影响测试结果。

(2) 测试步骤① 打开避雷器带电测试仪的电源开关，待仪表显示正常后，将测试仪连接到避雷器的输入端和输出端。

连接好后，将测试仪的电源开关置于“关”位。

② 调整测试仪的参数。

根据避雷器的额定电流和额定电压，设置测试仪的电流和电压测量范围。

同时，还要设置测试仪的采样频率和采样时间，以满足测试的要求。

③ 打开避雷器带电测试仪的电源开关，待仪表显示正常后，将测试仪的电源开关置于“开”位，开始进行测试。

④ 在测试过程中，要观察测试仪的显示仪表，记录测试数据。

特别要注意避雷器的电流和电压是否超过了额定值，以及是否存在异常波动等情况。

⑤ 测试完成后，将避雷器带电测试仪的电源开关置于“关”位，断开测试仪与避雷器的连接。

3. 结果分析通过避雷器带电测试仪的测试，可以得到避雷器的电流和电压等参数。

根据测试结果，可以判断避雷器是否正常工作，是否需要更换或维修。

如果测试结果超出了避雷器的额定值或出现异常情况，就需要及时采取措施，确保系统的安全运行。

避雷器带电测试预防性试验标准1适用范围本作业指导书规定了避雷器的预防性试验的试验项目、作业程序和试验注意事项。

适合电力生产、基建、试验研究单位在氧化锌避雷器的预防性试验过程中应用。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

·Q/CSG 1 0007-2004《电力设备预防性规程》·Q /GXD 126.01－2006 电力设备交接和预防性试验规程·DL/596－1996《电力设备预防性试验规程》·DL408－1991《电业安全工作规程》（发电厂和变电所电气部分）·GB 50150－2006 电气装置安装工程电器设备交接试验标准·GB 11032－2000 交流无间隙金属氧化物避雷器·DL560－1995《电业安全工作规程高压试验室部分》3支持文件·厂家资料、说明书等。

4危险点分析及安全措施5试验准备5.1 资料准备·试验方案；·试验原始数据记录本；·出厂或上一次试验数据。

人员需求高压试验人员2～3人；所有工作人员需通过每年一次的DL409－91《电业安全工作规程》（发电厂和变电所电气部分）年度考试；·高压试验人员应取得“高压试验”特种资格证书。

5.3 试验设备及工器具清单5.4作业条件·户外试验应在良好的天气进行，且空气相对湿度一般不高于80％，遇雷雨天气时，应立即停止工作。

·试品正在运行，MOA瓷套表面干燥，试验场地应保持清洁。

6试验周期试验项目：运行电压下的交流泄露电流试验周期：35kV以上投运时；110kV以上新投3、6个月；每年雷雨季节前、怀疑有缺陷时7工时定额三相一组4小时。
