避雷器带电测试数据分析 (图文) 民熔

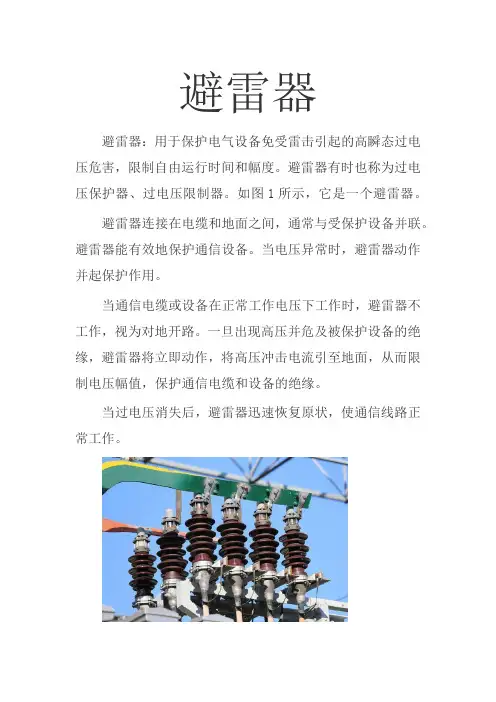

避雷器避雷器：用于保护电气设备免受雷击引起的高瞬态过电压危害，限制自由运行时间和幅度。

避雷器有时也称为过电压保护器、过电压限制器。

如图1所示，它是一个避雷器。

避雷器连接在电缆和地面之间，通常与受保护设备并联。

避雷器能有效地保护通信设备。

当电压异常时，避雷器动作并起保护作用。

当通信电缆或设备在正常工作电压下工作时，避雷器不工作，视为对地开路。

一旦出现高压并危及被保护设备的绝缘，避雷器将立即动作，将高压冲击电流引至地面，从而限制电压幅值，保护通信电缆和设备的绝缘。

当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。

因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护通信线路和设备的作用。

避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作高电压。

避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器推荐上海民熔电气拥有西高所权威认证报告被电压、操作过电压和工频瞬态过电压损坏的电器。

避雷器主要有保护间隙避雷器、阀式避雷器和氧化锌避雷器。

保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电站进线区段的保护。

阀式避雷器和氧化锌避雷器用于变电站和发电厂的保护。

主要用于限制500kV及以下系统的大气过电压，也可用于限制超高压系统内部过电压或内部过电压的后备保护。

变电站是电力系统的枢纽，一旦遭受雷击破坏，将造成大面积、长期停电。

为防止直击雷对变电站电气设备和建筑物的破坏，安装了足够数量的避雷针；避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压的危害，切断连续电流，不会造成系统接地短路的电气装置。

1保护间隙：是最简单的避雷器。

管式阻隔器：也是保护间隙，但放电后能自动灭弧；三阀式避雷器：将单个放电间隙分成多个短串联间隙，增加非线性电阻，提高保护性能；4磁吹式避雷器：采用磁吹式火花隙，提高灭弧能力，限制内部过电压氧化锌避雷器:利用了氧化锌阀片理想的伏安特性(非线性极高，即在大电流时呈现低电阻特性，限制了避雷器上的电压，在正常工频下呈高电阻特性)，具有无间隙，无续流残压低等优点不能限制内部过电压，被广泛使用。

避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。

它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。

避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。

工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。

作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。

避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。

在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。

在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。

保护间隙结构及工作原理保护间隙：由两个电极组成。

当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。

过电压消失后，间隙中仍存在工频连续电流。

由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。

因此，该间隙可用于自动重合闸。

保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;(2) S配(变)电作用; Z-电站用; Y-线路用: D-旋转电机用: C-具有磁吹放电间隙。

阀式避雷器主要由平板火花间隙与碳化硅电阻片(阀片)串联而成，装在密封的瓷管内，外壳有接线螺栓供安装用。

避雷器中的碳化硅电阻具有非线性特性,在正常电压时其阻值很大，过电压时其阻值随之变小。

阀式避雷器在正常的工频电压作用下火花间隙不被击穿，但在雷电波过电压下，避雷器的火花间隙被击穿;碳化硅电阻的阻值随之变得很小，雷电波巨大的雷电流顺利地通过电阻流入大地中，电阻阀片对尾随雷电流而来的工频电压呈现了很大的电阻，从而工频电流被火花间隙阻断，线路恢复正常运行。

避雷器避雷器的型式主要有保护间隙型、管型避雷器、阀型避雷器、磁吹避雷器和氧化锌低5-12角盟荣护闻陈避雷器。

随着新材料、新工艺、()雄构(0)楼线一主间雕: 2一罐助间演3一定指:新技术的不断成熟和认知，氧一装保护设备: 3一保护同服化锌避雷器已基本取代了其它类型的避雷器，只保留了保护间隙。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气此外，对于每种类型的避雷器，安装地点的海拔高度也是已知的。

如果海拔低于1000米，则为低海拔，否则为高海拔。

安装在高海拔地区的避雷器，应适当增加瓷套的高度，以提高外绝缘强度。

随着海拔高度的增加，空气密度、气压和温度相应降低，电子在电场中的平均自由行程增大。

电子能在两次碰撞之间聚集更多的动能（与正常密度相比），更容易引起电离，从而降低空气介质的放电电压。

如果不考虑海拔高度对放电电压的影响，过电压很可能在避雷器内阀动作前沿绝缘子外绝缘放电。

避雷器细分还可分为有并联电阻，用于中等及大容量变电站的电气设备保护，如FZ型;无并联电阻，用于小容量配电系统的保护，如FS型;有磁吹限流间隙，用于35~500kV变电站的电气设备保护，如FCZ 型;有磁吹限流间隙，工频续流值低，用于旋转电机的保护，如FCD型。

此外，根据不同地区的污染程度，国际电工委员会（IEC）将污染等级划分为四个等级。

一级轻度污染（盐浓度0.03~0.05mg/cm2）Ⅱ级中度污染（盐浓度为0.05~0.10mg/cm2）、盘级重度污染（0.10~0.25mg/cm2）、Ⅳ级极重度污染（盐浓度大于0.25mg/cm2）。

与我国国家标准相比，多了一个0级（强电解液0～0.03mg/cm2，弱电解液0～0.06mg/cm2），是无明显污染的区域。

因此，中国有五个污染等级。

避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。

4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。

6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。

在一定时间内的变化取决于Du/dt或di/dt的斜率。

7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。

8插入损耗AE：在给定频率下插入保护器前后的电压比。

9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。

10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。

11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。

12线路阻抗UN为流过线路阻抗的总和。

它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。

13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。

从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。

在110kV及以上中性点接地系统中，可按上述方法选择。

②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。

避雷器避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器,方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值, 线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2.主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s以内切除,其Uc 何按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取:10s及以内切除故障U。

2U132h及以上切除故障3~ 10kV 1.0~ 1.1UL, 35~ 66kV Uc2UL至于10s~2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。

中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。

②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。

另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。

■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。

避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。

阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。

四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。

五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。

六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。

七、磁吹式流量大，但阀阻力非线性系数高。

八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。

氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。

结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。

按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。

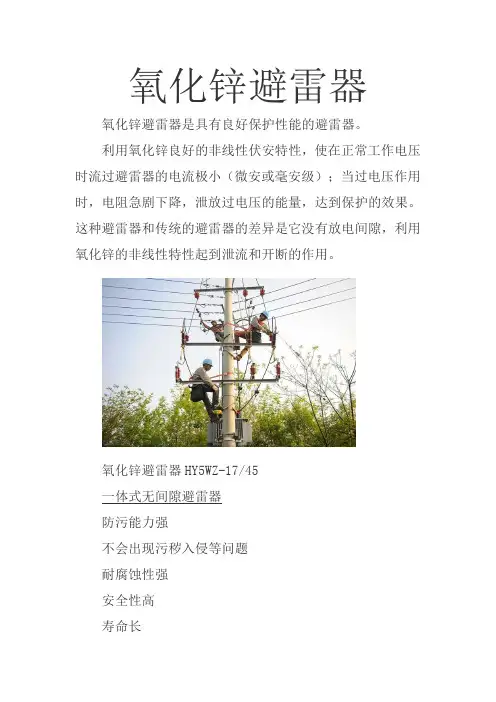

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气串联是指阀片串成一个圆柱体型，放在瓷套内，顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。

如果放电容量很大，需要进行双柱或多柱阀片并联使用，并联多柱的阀片必须进行多柱的搭接，使其每柱阀片流过的电流均匀。

多柱阀片的避雷器大部分使用在电压等级较高的系统中，因为在超高压系统中的操作过电压，对绝缘是有危害的，所以需要用无间隙金属氧化物避雷器进行保护。

(炭化硅避雷器不能保护操作过电压，只能保护雷电过电压，因为雷电过电压时间短微秒级，操作过电压是毫秒级，时间长、能量大，磁吹避雷器也可以保护操作过电压。

)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压)，避雷器就动作，将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压氧化锌内部熔丝是否断掉，从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮，确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。

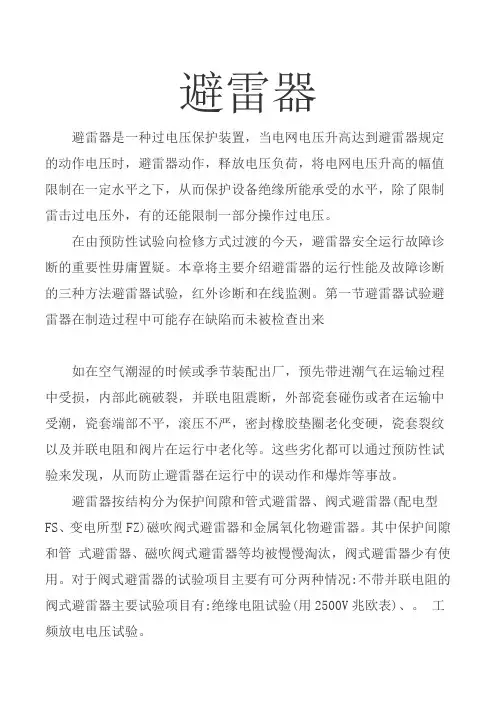

避雷器避雷器是一种过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在一定水平之下，从而保护设备绝缘所能承受的水平，除了限制雷击过电压外，有的还能限制一部分操作过电压。

在由预防性试验向检修方式过渡的今天，避雷器安全运行故障诊断的重要性毋庸置疑。

本章将主要介绍避雷器的运行性能及故障诊断的三种方法避雷器试验，红外诊断和在线监测。

第一节避雷器试验避雷器在制造过程中可能存在缺陷而未被检查出来如在空气潮湿的时候或季节装配出厂，预先带进潮气在运输过程中受损，内部此碗破裂，并联电阻震断，外部瓷套碰伤或者在运输中受潮，瓷套端部不平，滚压不严，密封橡胶垫圈老化变硬，瓷套裂纹以及并联电阻和阀片在运行中老化等。

这些劣化都可以通过预防性试验来发现，从而防止避雷器在运行中的误动作和爆炸等事故。

避雷器按结构分为保护间隙和管式避雷器、阀式避雷器(配电型FS、变电所型FZ)磁吹阀式避雷器和金属氧化物避雷器。

其中保护间隙和管式避雷器、磁吹阀式避雷器等均被慢慢淘汰，阀式避雷器少有使用。

对于阀式避雷器的试验项目主要有可分两种情况:不带并联电阻的阀式避雷器主要试验项目有:绝缘电阻试验(用2500V兆欧表)、。

工频放电电压试验。

带并联电阻的阀式避雷器(包括FZ型，FCZ型和FCD型磁吹避雷器)试验主要试验项目有:绝缘电阻试验、工频放电电压试验和电导电流试验，其中电导电流试验可停电试验，也可带电进行测量.相对来说，金属氧化物避雷器目前得到越来越广泛的应用，下面就主要介绍一下金属氧化物的有关情况。

金属氧化物避雷器简介金属氧化物避雷器(MOA)又称氧化锌避雷器，是-种与传统避雷器概念有很大不同的新型避雷器，从80年代中期开始，它已在电力系统推广应用并已批量生产。

它主要由氧化锌压敏电阻构成，每-块压敏电阻从制成时就有它的一定开关电压(叫压敏电压)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻星低值被击穿，相当于短路状态。

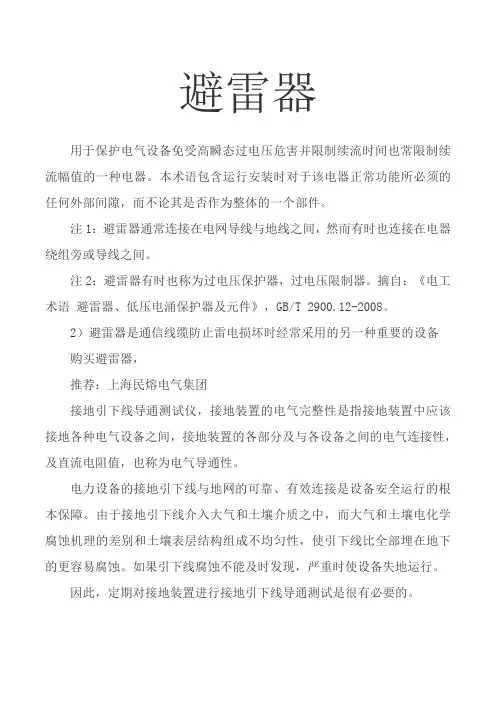

避雷器用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。

本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。

注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。

注2：避雷器有时也称为过电压保护器，过电压限制器。

摘自：《电工术语避雷器、低压电涌保护器及元件》，GB/T 2900.12-2008。

2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备购买避雷器，推荐：上海民熔电气集团接地引下线导通测试仪，接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，及直流电阻值，也称为电气导通性。

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。

由于接地引下线介入大气和土壤介质之中，而大气和土壤电化学腐蚀机理的差别和土壤表层结构组成不均匀性，使引下线比全部埋在地下的更容易腐蚀。

如果引下线腐蚀不能及时发现，严重时使设备失地运行。

因此，定期对接地装置进行接地引下线导通测试是很有必要的。

历年数据对比试验人员在500kV某变电站进行接地引下线导通测试时发现，二母避雷器C相两侧接地引下线接地阻抗值分别为916mΩ、915.4m Ω，大于规程要求（最大值200mΩ）。

试验人员将该接地阻抗值进行历年数据对比，发现测试值明显增大近百倍，如表1所示。

表1 历年接地阻抗值对比数据异常分析《输变电设备状态检修规程》规定：220kV及以上电压等级设备接地引下线导通试验周期为一年，避雷器类设备要求：≦200mΩ且导通电阻初值差≦50%（注意值），测量条件应与前一次相同。

《接地装置特性参数测量导则》要求：（1）良好的引下线测试值应小于50mΩ；（2） 50mΩ-200MΩ的引下线条件是可以接受的。

在以后的试验中注意其变化，对重要设备及时检查处理；（3） 200mΩ-1Ω离线条件差，重要设备应尽快检查处理，其他设备应及时检查处理；（4）如果1Ω以上引下线未与主接地网连接，应尽快检查处理。

管式避雷器结构排气式避雷器一般称为管式避雷器，由产气管、内部间隙和外部间隙组成。

管式避雷器是一种具有很高灭弧能力的保护装置防护间隙由两个串联间隙组成。

大气中的一个间隙称为外间隙。

它的作用是隔离工作电压，防止工频泄漏电流流过采气管道烧毁；另一个安装在煤气管道内，称为内间隙或灭弧间隙。

排气式避雷器具有残压小、简单、经济的突出优点，但在运行过程中会发生瓦斯涌出，因此只适用于室外线路，阀式避雷器一般用于变电站。

2管子避雷器。

管式避雷器的灭弧能力与工频连续电流的大小有关。

原理结构见下表3、阀式避雷器。

阀式避雷器是由空气间隙和一个非线性电阻串联并装在密封的瓷瓶中构成的。

在正常电压下，非线性电阻阻值很大，而在过电压时，避雷器的组织非常小。

避雷器利用非线性电阻的特性来防止雷电：当雷电波侵入时，由于高电压（即过电压），间隙被击穿，非线性电阻值很小，雷电电流会迅速进入地面，从而防止雷电波的侵入。

当过电压消失时，非线性电阻值很大，间隙恢复到开路状态。

准备好防止雷电波的入侵。

三。

阀式避雷器。

阀门避雷器的结构主要由瓷绝缘套、火花隙和阀电阻组成。

避雷器的工作原理及结构3、阀式避雷器。

阀式避雷器其主要元件及作用是:(2)阀片电阻:是由金刚砂和水玻璃等混合后经模型压制成饼状。

它具有良好的伏安特性，当电流通过阀片电阻时，其电阻甚小，产生的残片(火花间隙放电以后，雷电流通过阀片电阻泄入大地，并在阀片电阻上产生- -定的电压降)不会超过被保护设备的绝缘水平。

当雷电流通过后，其电阻自动变大，将工频续流值限制在80A以下，以保护火花间隙可靠灭弧。

总之，阀式避雷器的工作原理是当线路正常运行时，避雷器的火花隙将线路与地面隔开。

当线路有危险的过电压时，火花隙会被击穿，雷电电流通过阀电阻排到地上，从而保护用电设备。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或亳安级) ;当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

避雷器牌子推荐：民熔电气氧化锌避雷器(MOA)具有体积小、造价低、保护性能优越、非线性特性好，无续流，流通量大、耐污性能好等优点，广泛应用于电力系统的过电压保护。

2.测量避雷器阻性电流的目的由于MOA有良好的非线性电阻特性，所以氧化锌避雷器内部是没有间隙的。

正是由于没有间隙，在正常运行中阀片长期承受电力系统运行电压的作用，以及内部受潮或过热等因素的影响，因而会造成阀片非线性电阻特性的劣化。

这种劣化的主要表现是正常电压下的阻性电流的增加，阻性电流的加大造成发热量的增加，避雷器内部温度的上升，温度的上升又加速阀片的老化，形成恶性循坏，最后导致MOA由于过热而损坏，严重时可能引起避雷器的爆炸，引起大面积停电事故。

一般认为仅占总泄漏电流10%~20%的阻性电流的增加是引起MOA劣化的主要因素，所以从总泄漏电流中准确提取其阻性电流是判断MOA运行状况的关键。

3.避雷器电流分析氧化锌避雷器的泄漏电流可以被分为两部分:容性部分和阻性部分，一-般认为阻性电流仅占总泄漏电10%~20%。

如下图2为MOA的等效电路，由非线性电阻R和电容C并联组成。

其中为MOA的总泄漏电流，I为阻性电流，I。

为容性电流。

由图2知，MOA的阻性电流与电压同相位，而容性电流超前电压90°，其电压和电流的矢量图如图3所示。

4测量原理电阻电流是在避雷器连续工作电压下测量的，可以用静电电压表测量，连续工作电压可以通过避雷器的铭牌获得。

由以上分析可知，为了得到避雷器连续工作电压下的阻性电流I，只需测量电压U与总漏电流I的交差θ，取有效值，根据I.=ICOSθ计算x，得到电阻电流I.5。

避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。

避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。

当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。

过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。

过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。

内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。

内部过电压可分为工频过电压、操作过电压、谐振过电压。

大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。

避雷器避雷针是一种防范入侵波的电流装置，也是用于限制过电压的最广泛的装置。

过度紧张与受保护的设备并行运行。

当添加电压超过一定值时，保险杠它总是被激活以释放大量的能量，限制过电压和保护电气设备。

在放电避雷器之后，避雷器两端的过压消失，系统正常工作电压继续在避雷器两端工作。

避雷针工作频率质量电流在电压传导状态下通过避雷器循环运行正常的电流，即所谓工作频率电流，以放电形式出现在电弧.d'，工作频率直流的存在维持相线的短路状态，并防止系统恢复正常工作。

作为一种过压保护装置，当网络电压上升到由该屏蔽装置指定的动作电压时，该屏蔽装置释放电压负荷，并将网络电压的增加限制在一定程度上以保护该屏蔽装置的绝缘电平。

执行部分第1段所以更准确称为超压限制器。

从图表中可以看出，不同的防雷器具有共同的特征，即低高压电阻状态和高低压电阻状态。

在雷击的情况下，当过电压沿线传输到避雷器安装点时，当高压作用于避雷器并且避雷器处于低电阻状态时，避雷器移动，从而限制了过度紧张同时由过电压产生的高电流从地面上卸下，使得耦合装置不受损坏。

张力当闪电波消失时，传输线恢复工作频率电压。

与入侵过电压相对较低闪电在这个阶段，避雷器的存在不符合电路电压在正常运行频率上的传输。

保护间隙结构和工作原理保护间隙:由两个电极组成，当雷电波入浸时，间隙先击穿，工作母线接地，避免了被保护设备上的电压升高.从而保护了设备。

过电压消失后，间隙中仍有工频续流，由于间隙的熄弧能力差，往往不能自行熄弧将引起断路器的跳闸，这是保护间隙的主要缺点。

为此可将间隙配合自动重合闸使用。

保护间隙结构和工作原理结构和工作原理:常用的角形保护间隙如下图所示。

由主间隙1和辅助间隙2串联而成。

主间隙的两个电极做成角形，在正常运行时，间隙对地是绝缘的，当承受雷电过电压作用时，间隙击穿，工作线路被接地，从而使得与间隙并联的电气设备得到保护。

辅助间隙的设置是为了防止主间隙被外物(如小鸟)短路，以避免整个保护间隙误动作。

避雷器避雷器的工作原理:基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行放电。

避雷器牌子推荐：民熔电气优点:放电能力强，通流量大(可以达到100KA) 漏电流小，热稳定性好缺点:残压高，反映时间慢，存在续流工艺特点:由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。

放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。

工程应用:该种结构的避雷器主要应用在电源系统做B级避雷器使用。

但由于避雷器自身的原因容易引起火灾，避雷器动作后(飞出)脱离配电盘等事故。

根据型号的不同适合与各种配电制式。

工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。

密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。

优点:放电电流大测试最大50KA (实际测量值)漏电流小无续流、无电弧、外泻热稳定性好缺点:残压高，反映时间慢工艺特点:石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。

工程应用:该种避雷器应用在各种B、c类场合，与开放式间隙比较不用考虑电弧问题。

根据型号的不同该种产品适合与各种配电制式。

开放式放电管避雷器开放式放电管避雷器，实质与开放式间隙避雷器是一样的产品，都属于空气放电器。

但是与间隙放电器比较它的通流能力就降了一个等级。

优点:体积小通流能力强(10-15KA) 漏电流小无电弧喷泻缺点:残压较高有续流产品一致性差(启动电压、残压)反映时间慢。

密闭式气体放电管密闭式气体放电管也叫惰性气体放电管，主要是内部充盈了惰性气体，放电方式是气体放电，靠击穿气体来起到一次性泄放电流的目的。

避雷器电气特性避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型1．额定电压我国习惯把安装避雷器的系统额定电压称为避雷器的额定电压，但根据国际电工委员会(IEC)和很多国家的术语规定，避雷器的额定电压是指避雷器两端允许施加的高工频电压有效值，相当于下面所述的灭弧电压。

为了与国际通用术语取得一致，现在趋向于把前者称为系统额定电压，而把后者称为避雷器额定电压。

2避雷器灭弧电压是指在避雷器能可靠地熄灭工频连续电流电弧的条件下，允许加入避雷器的高工频电压。

灭弧电压应大于避雷器工作母线上可能出现的高工频电压，否则避雷器可能因不能灭弧而爆炸。

这种高工频电压不仅可以根据正常运行时的相电压来考虑，而且当单相接地时，非故障相电压升高时，该相避雷器此时动作时，应予以考虑。

因此，当单相接地时，非故障相的电压上升将变成高工频电压，避雷器的灭弧电压应高于该值。

当发生单相接地故障时，中性点直接接地系统的非故障相电压可达到工作线电压的80%，中性点不接地系统和消弧线圈接地系统的非故障相电压分别为工作线电压的110%和100%。
