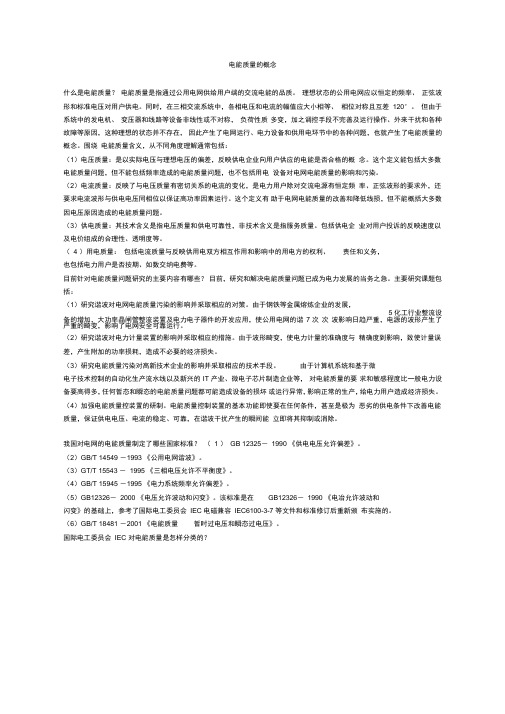

电能质量基本概念

电能质量的概念什么是电能质量？电能质量是指通过公用电网供给用户端的交流电能的品质。

理想状态的公用电网应以恒定的频率、正弦波形和标准电压对用户供电。

同时，在三相交流系统中，各相电压和电流的幅值应大小相等、相位对称且互差120°。

但由于系统中的发电机、变压器和线路等设备非线性或不对称，负荷性质多变，加之调控手段不完善及运行操作、外来干扰和各种故障等原因，这种理想的状态并不存在，因此产生了电网运行、电力设备和供用电环节中的各种问题，也就产生了电能质量的概念。

围绕电能质量含义，从不同角度理解通常包括：（1）电压质量：是以实际电压与理想电压的偏差，反映供电企业向用户供应的电能是否合格的概念。

这个定义能包括大多数电能质量问题，但不能包括频率造成的电能质量问题，也不包括用电设备对电网电能质量的影响和污染。

（2）电流质量：反映了与电压质量有密切关系的电流的变化，是电力用户除对交流电源有恒定频率、正弦波形的要求外，还要求电流波形与供电电压同相位以保证高功率因素运行。

这个定义有助于电网电能质量的改善和降低线损，但不能概括大多数因电压原因造成的电能质量问题。

（3）供电质量：其技术含义是指电压质量和供电可靠性，非技术含义是指服务质量。

包括供电企业对用户投诉的反映速度以及电价组成的合理性、透明度等。

（ 4 ）用电质量：包括电流质量与反映供用电双方相互作用和影响中的用电方的权利、责任和义务，也包括电力用户是否按期、如数交纳电费等。

目前针对电能质量问题研究的主要内容有哪些？目前，研究和解决电能质量问题已成为电力发展的当务之急。

主要研究课题包括：（1）研究谐波对电网电能质量污染的影响并采取相应的对策。

由于钢铁等金属熔炼企业的发展，5 化工行业整流设备的增加，大功率晶闸管整流装置及电力电子器件的开发应用，使公用电网的谐7 次次波影响日趋严重，电源的波形产生了严重的畸变，影响了电网安全可靠运行。

（2）研究谐波对电力计量装置的影响并采取相应的措施。

电能质量指标的标准电能质量是指电能供应系统在正常运行时，能够满足用户对电能的质量要求。

电能质量的好坏直接关系到电能的安全、可靠和经济使用，也直接影响到电能用户的生产、生活和环境。

因此，电能质量的评价和监测是非常重要的。

而电能质量指标的标准，则是对电能质量进行评价和监测的基础。

电能质量指标的标准主要包括以下几个方面：1. 电压波动和闪变。

电压波动是指电压在较短时间内的变化，通常由于负荷变化或故障引起。

电压波动会对电能设备的正常运行造成影响，严重时甚至会导致设备损坏。

因此，电压波动的标准是对电压波动进行限制，以保证设备的正常运行。

闪变是指电压的瞬时变化，通常由于大功率负载突然投入或退出引起。

闪变会导致光源的明暗变化，影响工作环境和生产效率。

因此，闪变的标准是对闪变进行限制，以保证光源的稳定和工作环境的舒适。

2. 频率偏差。

电能系统的频率应该是稳定的，频率偏差会导致电能设备的不稳定运行，甚至损坏。

因此，频率偏差的标准是对频率偏差进行限制，以保证电能系统的稳定运行。

3. 谐波含量。

谐波是指在电能系统中频率是基波频率整数倍的波动，谐波会导致电能设备的损坏和能效降低。

因此，谐波含量的标准是对谐波进行限制，以保证电能设备的正常运行和能效。

4. 电能质量的标准制定和实施。

电能质量指标的标准制定应该充分考虑电能用户的需求和电能供应系统的特点，同时结合国际标准和国内实际情况，制定合理的标准。

标准的实施需要相关部门和电能供应企业的配合，同时需要加强对电能质量的监测和评价，及时发现和解决问题。

总之，电能质量指标的标准是保证电能质量的重要保障，标准的制定和实施对于提高电能质量、保障电能用户的利益和推动电能行业的发展都具有重要意义。

希望各相关单位和部门能够重视电能质量指标的标准，共同努力，为提高电能质量做出更大的贡献。

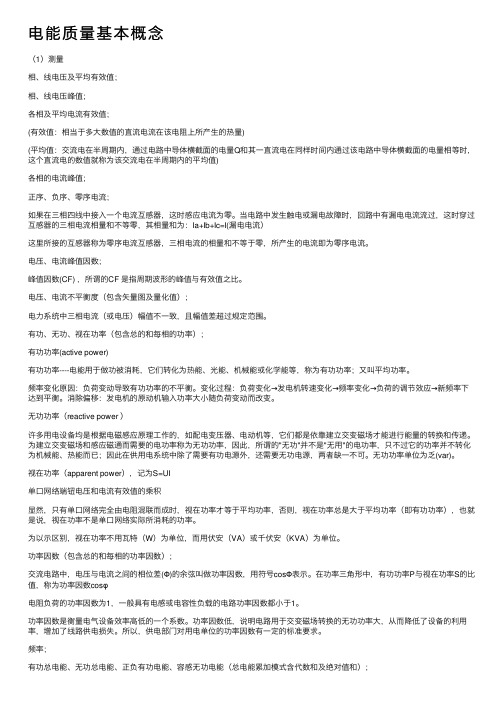

电能质量基本概念（1）测量相、线电压及平均有效值；相、线电压峰值；各相及平均电流有效值；(有效值：相当于多⼤数值的直流电流在该电阻上所产⽣的热量)(平均值：交流电在半周期内，通过电路中导体横截⾯的电量Q和其⼀直流电在同样时间内通过该电路中导体横截⾯的电量相等时，这个直流电的数值就称为该交流电在半周期内的平均值)各相的电流峰值；正序、负序、零序电流；如果在三相四线中接⼊⼀个电流互感器，这时感应电流为零。

当电路中发⽣触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这⾥所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产⽣的电流即为零序电流。

电压、电流峰值因数；峰值因数(CF) ，所谓的CF 是指周期波形的峰值与有效值之⽐。

电压、电流不平衡度（包含⽮量图及量化值）；电⼒系统中三相电流（或电压）幅值不⼀致，且幅值差超过规定范围。

有功、⽆功、视在功率（包含总的和每相的功率）；有功功率(active power)有功功率----电能⽤于做功被消耗，它们转化为热能、光能、机械能或化学能等，称为有功功率；⼜叫平均功率。

频率变化原因：负荷变动导致有功功率的不平衡。

变化过程：负荷变化→发电机转速变化→频率变化→负荷的调节效应→新频率下达到平衡。

消除偏移：发电机的原动机输⼊功率⼤⼩随负荷变动⽽改变。

⽆功功率（reactive power ）许多⽤电设备均是根据电磁感应原理⼯作的，如配电变压器、电动机等，它们都是依靠建⽴交变磁场才能进⾏能量的转换和传递。

为建⽴交变磁场和感应磁通⽽需要的电功率称为⽆功功率，因此，所谓的"⽆功"并不是"⽆⽤"的电功率，只不过它的功率并不转化为机械能、热能⽽已；因此在供⽤电系统中除了需要有功电源外，还需要⽆功电源，两者缺⼀不可。

⽆功功率单位为乏(var)。

视在功率（apparent power），记为S=UI单⼝⽹络端钮电压和电流有效值的乘积显然，只有单⼝⽹络完全由电阻混联⽽成时，视在功率才等于平均功率，否则，视在功率总是⼤于平均功率（即有功功率），也就是说，视在功率不是单⼝⽹络实际所消耗的功率。

电能质量及其分析方法综述一、本文概述电能作为现代社会运转的基石，其质量对于电力系统的安全、稳定和高效运行至关重要。

随着电力工业的发展以及新型电力系统的建设，电能质量问题日益凸显，成为国内外学者和工程师关注的焦点。

本文旨在对电能质量及其分析方法进行综述，旨在全面梳理电能质量的基本概念、影响因素、评估标准以及分析方法，为电能质量的监测、评估和提升提供理论支撑和实践指导。

本文将简要介绍电能质量的基本概念，包括电压质量、电流质量、供电质量和用电质量等方面，并阐述电能质量的重要性和影响因素。

接着，文章将重点分析电能质量评估标准和评估方法，包括国内外电能质量标准的比较、电能质量评估指标体系的建立以及电能质量评估方法的分类和特点。

本文还将详细介绍电能质量分析方法的原理和应用，包括时域分析、频域分析、统计分析和人工智能分析方法等。

通过对各种分析方法的优缺点进行比较，为实际应用中选择合适的分析方法提供参考。

文章将展望电能质量分析的未来发展趋势，探讨新型电力系统下电能质量分析面临的新挑战和机遇，以及未来研究方向和应用前景。

本文旨在为读者提供一个全面、系统的电能质量及其分析方法的知识体系，以期推动电能质量分析技术的发展和应用，为电力系统的安全、稳定和高效运行提供有力支持。

二、电能质量指标及其标准电能质量是评估电力系统运行状况和性能的重要参数，其指标涵盖了电压、电流、频率和波形等多个方面。

电能质量的优劣直接影响到电力系统的稳定性和经济性，因此，建立科学、合理的电能质量标准体系至关重要。

电压质量是电能质量的核心指标之一，主要包括电压偏差、电压波动与闪变、电压不平衡和谐波等。

电压偏差是指实际电压与额定电压之间的差值，反映了电网电压的稳定性。

电压波动与闪变则是由于电网中负载的变化，导致电压幅值在一段时间内发生周期性或非周期性变化，对电气设备的正常运行产生不利影响。

电压不平衡则是指三相电压之间的不平衡度，超过一定限度会导致电机等设备过热，降低使用寿命。

衡量电能质量的基本参数电能质量是指电能在供电系统中传输和使用过程中的各种电参数的稳定性、准确性和纯净度等指标。

电能质量的好坏直接影响到电力系统的安全稳定运行以及电能的使用效果。

下面介绍一些衡量电能质量的基本参数。

1. 电压稳定性电压稳定性是指电压波动的幅度和频率。

电力系统中电压波动可能由多种因素引起，如负荷变化、电压调节设备故障等。

当电压波动超出一定范围时，会影响到电力设备的正常运行，甚至会导致设备损坏或停运。

因此，电压稳定性是衡量电能质量的重要参数之一。

2. 电压偏差电压偏差是指电压的偏离程度。

在电力系统中，电压偏差可能由于负荷变化、线路损耗等原因产生。

电压偏差的存在会导致电力设备的工作效率降低，甚至会损坏设备。

3. 频率稳定性频率稳定性是指电力系统中电网频率的稳定性。

电网频率的稳定性直接影响到电力设备的正常运行。

当电网频率波动超出一定范围时，会导致电力设备的正常运行受到影响。

4. 谐波含量谐波是指电力系统中频率为整数倍的基波的倍数的电压或电流分量。

谐波含量是指电力系统中谐波电压或电流分量的大小。

谐波含量的存在会导致电力设备的性能下降，甚至会引起设备损坏。

5. 电能损耗电能损耗是指电能在传输和使用过程中的损耗。

电能损耗的存在会导致电力系统中电能的浪费，同时也会影响到电力设备的使用效率。

6. 电压暂降和电压暂增电压暂降和电压暂增是指电力系统中电压瞬间降低或升高的现象。

电压暂降和电压暂增的存在会影响到电力设备的正常运行，甚至会导致设备损坏。

以上是衡量电能质量的基本参数。

在实际应用中，除了以上参数外，还需要考虑其他因素，如电力系统的容量、可靠性、安全性等。

只有全面考虑各种因素，才能保证电力系统的安全稳定运行，同时也能提高电能的使用效率。
