654374213 天平：称量500 g ，分度值0.1 g 。
4 其他：切土盘、重塑筒、秒表、0.1 mm 精度卡尺、切土刀、钢丝锯、凡士林等。
19.0.4 试验操作应按下列步骤进行：1 按本规程第18.3节制备试样。
试样直径宜为35~50 mm ，高径比宜为2.0~2.5。
2 将已制备的试样置于下传压板上，开始转动转轮，使试样与上传压板刚好接触，并将轴向测力计和轴向位移计的读数均调整到零。
3 以每分钟1％~3%的应变速度（每分钟约5~15转）转动转轮，使整个试验在8~10 min 内完成。
4 轴向应变小于3％时，每增加0.5%记录测力计和位移计读数一次；轴向应变到达3％以后，每增加1％记录测力计和位移计读数一次。
5 测力计读数达到峰值或稳定值以后，应继续转动转轮，再继续进行3％~5％的应变值，即可停止试验。
当读数无稳定值时，则试验应进行到轴向应变达20％为止。
6 试验结束后，迅速反转转轮，取出试样，并描述破坏后试样的形状。
7 当需测定灵敏度时，应将已破坏后的试样刮掉表面上的凡士林，再加入少量切削下来的余土，包以塑料布，用手搓捏，以破坏其原来结构。
按本规程第3.2节制成与原状试样密度相等的重塑试样。
然后按上述步骤进行试验。

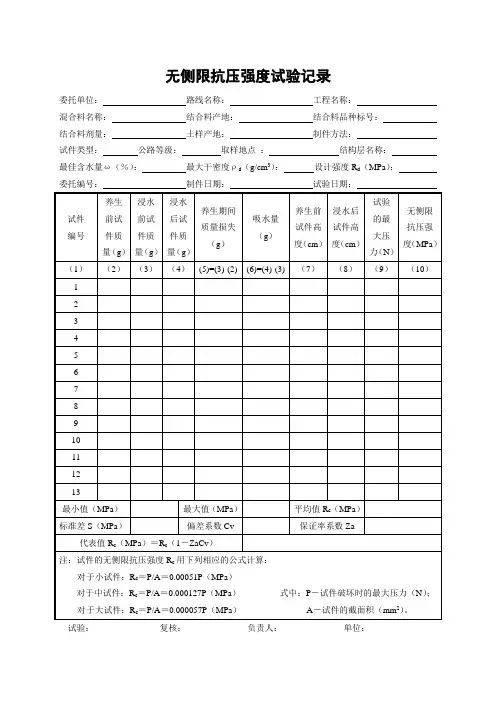

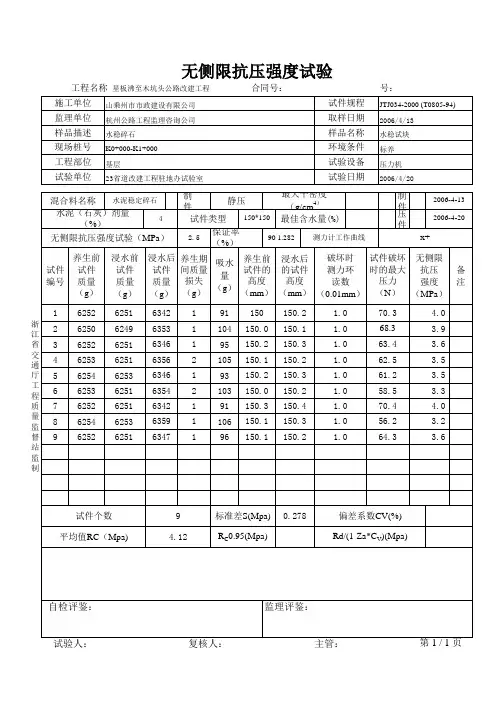

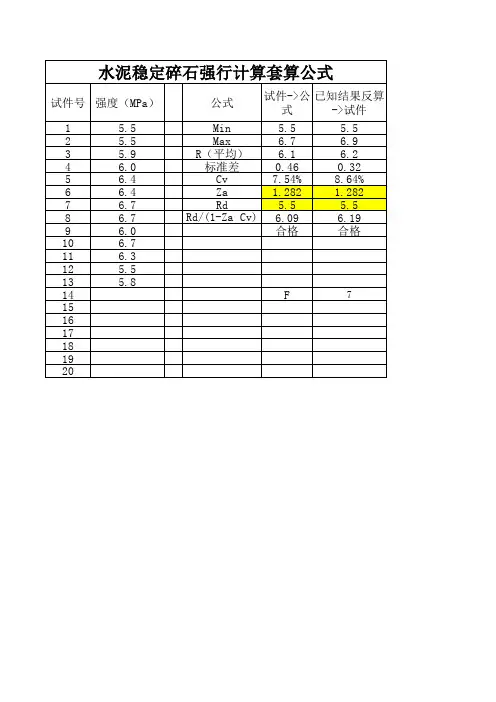

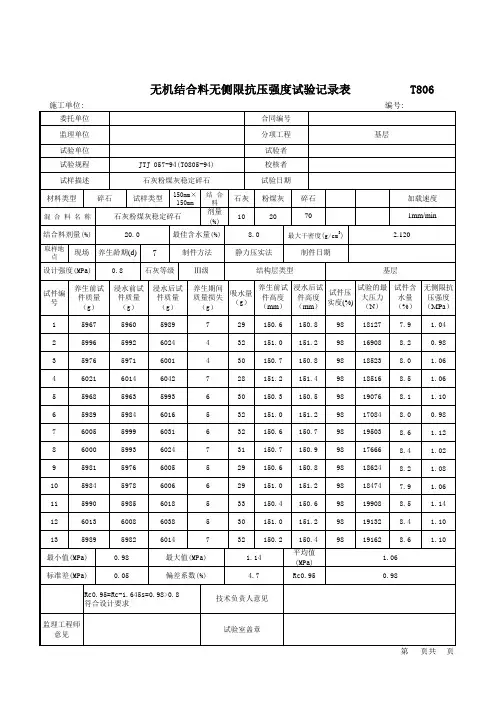

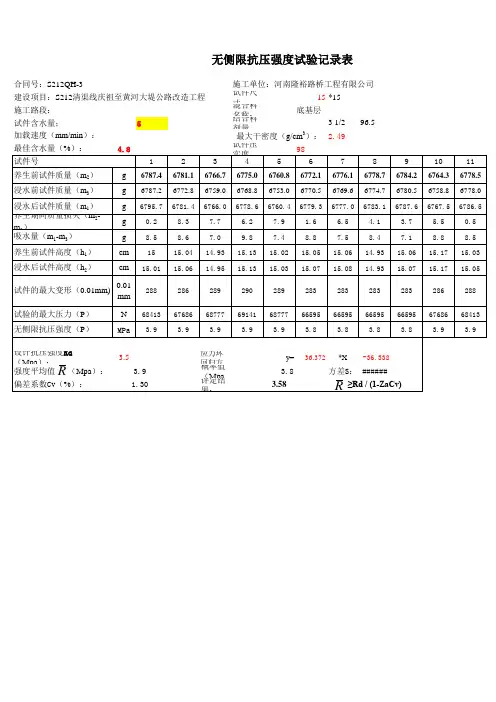

19.0.5 试验结果应按下列公式计算及制图： 1 轴向应变：10001⨯∆=h hε （19.0.5-1） 式中1ε——轴向应变(%)；h ∆——轴向变形(mm)； h 0——试样的初始高度(mm)。
2 校正后的试样面积：101.01ε-a A A =（19.0.5-2）式中 A a ——校正后试样面积(cm 2)；A 0——试样初始面积(cm 2)。
3 试样所受的轴向应力：10a⨯⋅=A RC σ （19.0.5-3） 式中 σ——轴向应力(kPa)；C ——测力计率定系数(N/0.01mm)；5 灵敏度：uut q q S '=（19.0.5-4）式中S t——灵敏度；q u——原状试样的无侧限抗压强度(kPa)；q'——重塑试样的无侧限抗压强度(kPa)。
