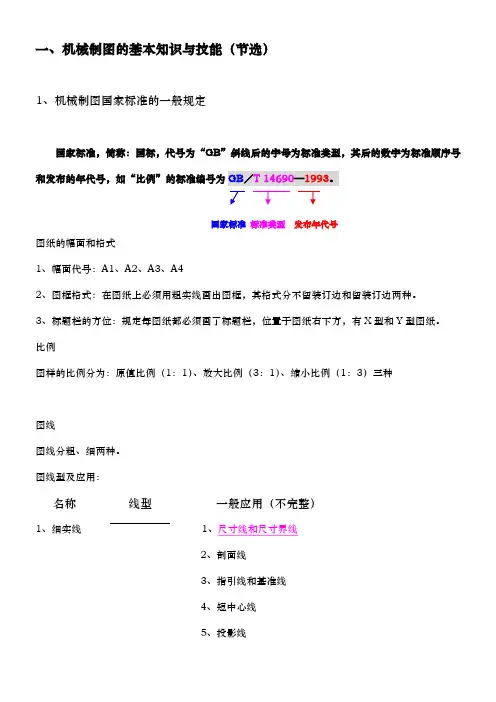

一、机械制图的基本知识与技能（节选）1、机械制图国家标准的一般规定国家标准，简称：国标，代号为“GB”斜线后的字母为标准类型，其后的数字为标准顺序号和发布的年代号，如“比例”的标准编号为GB／T 14690—1993。
国家标准标准类型发布年代号图纸的幅面和格式1、幅面代号：A1、A2、A3、A42、图框格式：在图纸上必须用粗实线画出图框，其格式分不留装订边和留装订边两种。
3、标题栏的方位：规定每图纸都必须画了标题栏，位置于图纸右下方，有X型和Y型图纸。
比例图样的比例分为：原值比例（1：1）、放大比例（3：1）、缩小比例（1：3）三种图线图线分粗、细两种。
图线型及应用：名称线型一般应用（不完整）1、细实线1、尺寸线和尺寸界线2、剖面线3、指引线和基准线4、短中心线5、投影线2、粗实线1、可见棱边线2、可见轮廓线3、相贯线4、剖切符号用线3、波浪线1、断裂处的边界线2、视图或剖视图的分界线4、细虚线1、不可见棱边线2、不可见轮廓线5、粗虚线（略）6、单点划线1、轴线、对称中心线2、分度圆（线）3、孔系分布的中心线7、双点划线（略）8、粗点划线（略）9、双折线1、断裂处的边界线2、视图或剖视图的分界线尺寸标注基本规定图样中的尺寸以mm 为单位，不需注明计量单位代号或名称，若采用其它单位或名称须另注明；零件的每一尺寸数值，在图样中一般中标注一次。
尺寸要要素一个完整的尺寸包括：1、尺寸界线；2、尺寸线；3、尺寸数字和符号三组要素。
尺寸界线一般与尺寸线垂直，必要时允许倾斜。
标注的尺寸符号及缩写词平面图形尺寸分析确定尺寸位置的几何元素称为尺寸基准，简称：基准。
通常图形中对称中心线、圆心、轮廓直线等作为尺寸基准。
一个平面图形至少有两个基准，沿长、宽方向上各有一个主要尺寸基准，可能有几个辅助尺寸基准，以直角坐标或极坐标方式标注。
平面图形的尺寸分为：定形尺寸和定位尺寸两种平面图形尺寸分为两类特征尺寸：一是直线尺寸，包括水平、垂直、倾斜方向；二是圆弧和角度尺寸。

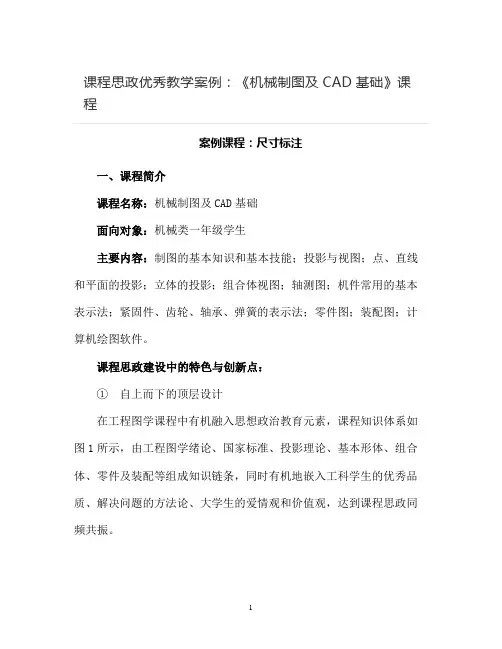

课程思政优秀教学案例：《机械制图及CAD基础》课程案例课程：尺寸标注一、课程简介课程名称：机械制图及CAD基础面向对象：机械类一年级学生主要内容：制图的基本知识和基本技能；投影与视图；点、直线和平面的投影；立体的投影；组合体视图；轴测图；机件常用的基本表示法；紧固件、齿轮、轴承、弹簧的表示法；零件图；装配图；计算机绘图软件。
课程思政建设中的特色与创新点：①自上而下的顶层设计在工程图学课程中有机融入思想政治教育元素，课程知识体系如图1所示，由工程图学绪论、国家标准、投影理论、基本形体、组合体、零件及装配等组成知识链条，同时有机地嵌入工科学生的优秀品质、解决问题的方法论、大学生的爱情观和价值观，达到课程思政同频共振。
课程思政知识融合体系②溶盐于水，润物无声机械制图与CAD基础课程思政教育，并不是在专业课上讲政治，讲马列，而是需要在专业课中润物无声的渗透思政元素，做到溶盐于水，不留痕迹。
比如课程思政，根据顶层设计中划归下来的人文素养范畴，在对应的课程中找到专业知识结合点，巧妙地设计思政元素，自然地融入结合点，在讲授专业知识的同时自然地渗透思政元素，做到溶盐于水，润物无声。
二、案例展示1、课程思政育人目标立德树人的成效作为检验专业培养的根本标准，把社会主义核心价值观教育融入工程图学课程教学全过程各环节，全面落实到质量标准、课堂教学、实践活动和文化育人中，在掌握专业技能的同时，帮助学生树立正确的世界观、人生观和价值观，开展道德教育和社会责任教育，引导学生养成良好的道德品质和行为习惯，崇德向善、诚实守信、关心社会。
2、课程思政元素及实施路径在课程思政实施过程中，课程思政育人元素的挖掘是核心环节。
课程将道德修养、家国情怀、全球关切和文化素养四个维度扩充为政治认同、家国情怀、文化自信、科学精神、法治意识和职业素养等六个维度，凝练本课程每章的“重要思政元素”。
明确思政维度归属，将专业知识点和课程思政点相结合，让学生明白知识点背后的思政逻辑和价值判断，将价值塑造、知识传授和能力培养三者融为一体。
浅谈机械零件图上尺寸标注的合理性摘要:零件工作图上的尺寸不仅是保证零件功能的基本条件,也是制造零件的重要依据,因此,尺寸标注是否合理,直接关系到零件的加工方法和加工质量。
关键词:零件图尺寸标注合理机械零件工作图是零件及机器的制造、检验、使用和维修保养的重要技术文件之一,也是工程技术人员相互交流的“语言”。
零件工作图上的尺寸不仅是保证零件功能的基本条件,也是制造零件的重要依据,尺寸标注是否合理,直接关系到零件的加工方法和加工质量。
因此,械零件工作图上所标注的尺寸应既能满足设计要求又要符合生产工艺要求,便于零件的加工、检验。
1 尽量使设计基准与工艺基准重合零件工作图上尺寸标注的是否正确、完整、清晰和合理,关键在于能否正确选择尺寸基准。
从零件的设计基准出发标注尺寸,主要是为了确定零件的结构形状和能保证零件的技术性能。
从工艺基准出发标注尺寸,主要是为了减少加工过程中的加工误差,便于装配和检验。
所以,在选择尺寸基准时,应尽量把设计基准与工艺基准重合,既能满足设计要求,又能满足工艺要求。
1.1 组合体零件的尺寸标注通常情况下,轴承座成对使用并两轴承孔的同轴度要求较高,都以底面为安装面,如图1所示。
因此,在标注高度尺寸时应以底面A为基准,标注轴承孔中心高45±0.020、底板厚10、底板上凸台高12和高度64。
从图中可以看出轴承座是对称件,长度方向,底板上两个安装孔相对轴承孔中心线B是对称关系,因此,以对称中心线B为基准时,设计基准与工艺基准相重合,标注出两安装孔中心距65、底槽长度35以及总长90。
宽度方向C面是轴承座与轴肩的接触面,是宽度方向上的主要基准,也是加工轴承孔长度、底板、安装孔等的工艺基准。
因此选端面C 为基准。
以C为起点标注轴承孔长度35、到支承板的距离5、到螺纹孔的距离17。
2 尺寸标注应符合工艺要求符合工艺要求,是指标注尺寸时,按加工顺序标注尺寸,这样就便于加工和测量。
2.1 在普通车床上加工的轴类零件在标注具有多个加工面的零件尺寸时,应掌握零件各加工面的工序,使标注的尺寸符合工艺要求,否则会出现无法加工或因加工精度达不到设计尺寸要求而报废。
机械制图及CAD基础模拟试卷一
1、标注零件图尺寸，尺寸数值由图量取，并取整数
未注圆角R2--R3
2、已知的常用件标准件的连接画法有误，请将正确的作于后一图中。
3、读箱体的零件图，并补画D-D全剖视图。
4、读螺旋压紧机构装配图，拆画4号零件体的零件图，要求画出一组视图并标注装配图上已有的与4号零件体相关的尺寸公差。
工作原理：
转动11号零件套筒螺母，5号零件丝杆作左右轴向运动，当丝杆右移时，带动2号零件杠杆绕3号零件轴销的轴线作逆时针旋转，从而使得1号零件压柱下行，压紧下方的工件。
反之，则松开工件。
机械制图及CAD基础模拟试卷一答案
1、标注零件图尺寸，尺寸数值由图量取，并取整数
未注圆角R2--R3
2、已知的常用件标准件的连接画法有误，请将正确的作于后一图中。
3、读箱体的零件图，并补画D-D全剖视图。
4、读螺旋压紧机构装配图，拆画4号零件体的零件图，要求画出一组视图并标注装配图上已有的与4号零件体相关的尺寸以及公差。
机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
零件图概述思考题1、什么是零件？2、零件图的作用？3、一张完整的零件图应该包含哪些内容？零件图概述思考题答案1、零件是机器或部件拆分至不能再拆分的基本单元。
2、零件图是零件设计、加工制造、检验等整个流程中的技术依据。
3、一张完整的零件图应该包含视图、尺寸、技术要求和标题栏。
各类零件设计特点思考题1、根据零件的结构特点和功能，可以将机械零件分为典型的哪几类？2、各类典型零件的结构特点？3、零件的主视图一般采用零件的什么位置摆放进行投影的描述？4、各类典型零件常见的视图表达方式？5、零件图上尺寸标注的要求？6、零件图上的尺寸根据其性质可以分为哪三大类？7、为了使零件图上的尺寸标注合理，应该注意什么？各类零件设计特点思考题答案1、根据零件的结构特点和功能，可以将机械零件分为轴套类、盘盖类、箱体类、叉架类和薄板类，机械制图中主要针对前4类展开阐述。
2、轴套类零件往往由共轴的若干段回转体组成；盘盖类零件主体也常常是回转体，但回转体部分的轴向距离比较短；箱体类起到支承、包容其他零件的功能，故往往是中空的结构，且交之于部件中的其它零件，体积较大；叉架类零件用于支撑其他零件，结构根据不同的应用场合变化较大。
3、无论是哪一类零件，往往采用零件的加工位置或工作位置的摆放位置进行主视图的绘制。
4、轴套类零件的主要加工方式为车削，所以采用轴线为侧垂线的摆放位置绘制主视图，结合若干局部剖视、移出断面和局部放大图补充说明零件上的孔、槽的结构形状；盘盖类零件视图的表达也采用加工位置，一个用以表达内部结构为主要目的的全剖视图，以及一个主要表达外形的左视图；箱体类零件相对而言内部结构复杂，所以往往会用到各种剖视表达方法，而且一般至少需要主视图、左视图和俯视图三个基本视图；叉架类零件相对而言结构共性较少（有的结构规则，有的很不规则），表达方案随具体结构而不同。
5、零件图上尺寸标注的要求为：正确、完整、清晰和合理。
6、零件图上的尺寸根据其性质可以分为定形尺寸、定位尺寸和总体尺寸三大类。
