如何解决压铸件及其他铸造件的缩孔缩松问题

铸件中缩孔与缩松的防止方法缩孔与缩松使铸件受力的有效面积减少，而且在孔洞部位易产生应力集中，使铸件力学性能下降。

缩孔与缩松还使铸件的气密性、物理性能和化学性能下降。

缩孔与缩松严重时，铸件不得不报废。

因此，生产中要采取必要的工艺措施予以防止。

防止铸件产生缩孔的根本措施是采用定向凝固。

所谓定向凝固，即使铸件按规定方向从一部分到另一部分逐渐凝固的过程。

按定向凝固的顺序，先凝固部位的收缩，由后凝固部位的熔融金属来补充；后凝固部位的收缩，由冒口或浇注系统的金属液来补充，使铸件各部分的收缩都能得到补充，而将缩孔转移到铸件多余部分的冒口或浇注系统中，如下图所示。

所谓冒口是指在铸型内存储供补缩铸件用熔融金属的空腔，也指该空腔中充填的金属。

冒口除补缩外，有时还起排气、集渣的作用。

凝固后切除多余部分便可得到无缩孔的致密铸件。

实现定向凝固的措施是在铸件可能出现缩孔的厚大部位（热节）安放冒口，或在铸件远离浇冒的部位增设冷铁等，如下图所示。

所谓冷铁是指为增加铸件局部的冷却速度，在砂型、砂芯表面或型腔中安放的金属物。

图中所示铸件中可能产生缩孔的厚大部分不止一个，若仅靠顶部冒口，难以向底部凸台补缩，如果在该凸台的型壁上安放两个外冷铁，加快了该处的冷却速度，使厚壁凸台反而最先凝固，从而实现了由下而上的定向凝固。

定向凝固与逐层凝固是两个不同的概念。

定向凝固是指铸件各部分的凝固顺序；逐层凝固是指铸件某截面上的凝固顺序。

逐层凝固的合金表层先凝固，然后逐渐向铸件中心增厚，铸件中心最后凝固。

冒口的补缩通道能长时间保持畅通，有利于实现铸件的定向凝固。

对于纯金属、共晶成分的合金，工艺上一般都采用定向凝固的原则，来提高铸件的致密性。

相反，倾向于糊状凝固的合金，结晶的固体骨架较好地布满整个铸件的截面，使冒口的补缩通道堵塞，难以实现定向凝固。

10步解决解决球墨铸铁件缩孔、缩松问题上世纪50年代初(甚至更早)，铸造界就发现铸铁件由石墨析出产生的体积膨胀可对铸件起到自补缩作用，然而，至今仍然有不少铸造工艺人员不会很好地利用这种自补缩作用。

一般认为:ω（C），ω（Si）量越高，孕育作用越强，越有利于石墨化；石墨化膨胀量越大，自补缩作用就越好。

他们不知道石墨膨胀发生时间对补缩作用会有影响，甚至有人主张要采取工艺措施，使石墨化膨胀提前，使膨胀与凝固初期的收缩均衡，达到减少外部补缩量，从而减小冒口尺寸的目的，其结果反而导致外部补缩与石墨化膨胀相互抵触，使铸件更容易产生缩孔、缩松缺陷。

随着生产技术的发展，铸造界对此问题的认识已逐步深化。

早在21年前，RW Heine就发现：先共晶石墨析出使石墨化膨胀提前，不但使膨胀不能用于补缩，反而会使铁液倒流，进人冒口导致铸件产生缩孔、缩松缺陷。

近年来，国外已经开展了如何利用石墨化膨胀自补缩作用的试验研究，并且加强对到如何控制石墨析出时间，使石墨化膨胀高峰期推迟的方法。

现摘要介绍如下石墨析出时间的控制。

最初只是通过控制ω（C），ω（Si）量和孕育强度，以防止初生石墨析出引起膨胀过早;目前，已发展到研制特殊球化剂和特殊孕育剂，使石墨析出高峰从铸件凝固初期推迟到凝固后期，也就是使大部分石墨化膨胀推迟到型腔进出口已凝固封闭、外部补缩已停止、只能依靠石墨化膨胀进行自补缩的凝固后期，从而使膨胀更有效地起到消除缩孔、缩松的作用。

2011年，埃肯公司(Elkem Metals.Inc.)技术服务部经理Doug White在“防止缩孔、缩松缺陷，提高球铁件工艺出品率”的论文中列述了防止球墨铸铁件缩孔、缩松缺陷的各项措施，其中几项主要措施都涉及。

1、在不发生石墨漂浮、没有初生石墨析出的前提下尽量提高ω（C）量图1是按照壁厚为13~38mm的铸件制作出来的。

为防止石墨漂浮，铸件的碳当量(CE=C+1/3Si)不能超过4.55%；对于更薄的铸件，CE可以适当提高。

铸件缩孔缩松产生的原因
一、金属铸件缩孔缩松的原因
1、模具质量不合格：模具的表面没有经过预处理，工作表面毛糙度不够，加工精度不高，导致熔模渗入的位置不正确，从而影响铸件缩孔的精度。

2、砂芯质量不合格没有经过预处理或抛光处理，表面毛糙度不均，加工精度低，砂芯内部出现裂纹，导致不同部位的造型不稳定，从而影响铸件缩孔的精度。

3、工艺条件不合理：模具配套不当，熔模温度过高或过低，模具保温不足，充型压力不足，熔模渗入缓慢，从而影响铸件缩孔的精度。

4、冷却不当：铸件出模后，冷却时间过长或过短，容易出现开裂现象，从而影响铸件缩孔的精度。

二、金属铸件缩孔缩松的改善措施
1、严格模具质量：采用高强度的整体钢，并且经过精密加工，表面经过研磨抛光，以保证熔模渗入的位置准确，从而提高铸件缩孔的精度。

2、严格砂芯质量：采用高质量的砂芯，经过彻底的预处理，能够保证砂芯表面毛糙度均匀，加工精度高，避免出现裂纹，从而确保缩孔的精度。

3、调整熔模温度：严格控制熔模的温度，熔模温度过高可以导致金属分子值过大，熔态液体容易流失。

分析铸造缩松缺陷形成原因及对策铸造缩孔缺陷是在铸造过程中常见的一种问题，它会给制造业带来很多麻烦和损失。

本文将分析铸造缩孔缺陷的形成原因，并提出相应的对策，以期为相关行业提供帮助和指导。

一、铸造缩孔缺陷的形成原因分析1.1 完全凝固不均匀在铸造过程中，铸件凝固是逐渐进行的，如果凝固速度不均匀，就会导致缩孔缺陷的形成。

常见的原因包括铸件的凝固时间过短、冷却速度不均匀、局部温度过高等。

1.2 金属液收缩过大铸造过程中，金属液在凝固过程中会收缩，如果收缩过大，就容易形成缩孔。

这主要是由于铸件材料的物理性质不合理，或者是铸型的设计不合理所导致的。

1.3 铸造材料含有气体铸造材料中含有气体会在凝固过程中释放出来，如果释放过快，就会形成孔洞。

常见的原因是铸造材料中含有气体的含量过高，或者是在铸造过程中没有采取有效的排气措施。

1.4 基材与液态金属的相容性差如果铸件的基材与液态金属的相容性差，就容易在凝固过程中产生裂纹和缩孔。

一般来说，基材与液态金属的相容性差会导致界面张力增大，从而影响凝固过程。

二、对策提出2.1 优化铸造工艺参数通过优化铸造工艺参数，可以降低缩孔缺陷的发生概率。

具体来说，可以调整金属液的浇注温度和速度，控制铸件的凝固时间，改进冷却系统等措施。

2.2 优化铸造材料选择合适的铸造材料也是减少缩孔缺陷的关键。

应选择具有较低的收缩率和较好的流动性的材料，以确保凝固过程中的收缩程度可控。

2.3 采取有效的排气措施在铸造过程中，采取有效的排气措施可以减少气体对铸件凝固过程的干扰，从而降低缩孔缺陷的风险。

排气措施可以包括加入剂、提高浇注温度、采取适当的连续浇注等。

2.4 提高基材与液态金属的相容性为了减少缩孔缺陷的形成，可以通过提高基材与液态金属的相容性来增加界面的稳定性。

可以通过改变基材化学成分、调整金属液的配方等方式来实现。

三、结语以上是对铸造缩孔缺陷形成原因及对策的分析。

通过优化铸造工艺、材料选择、排气措施以及提高基材与液态金属的相容性等方法，可以有效降低缩孔缺陷的发生概率，提高铸件的质量和产能。

铸件缩孔、缩松有何区别？如何解决？在铸造生产中，铸件气孔和铸件缩孔有时是伴生的，有时是独立存在。

当出现气孔和缩孔时，我们要快速的判断出缺陷是气孔还是缩孔对于解决问题十分必要。

气孔类缺陷与防治方法在铸造生产中，孔洞类缺陷是常见缺陷，也是给铸造厂造成损失比较大的缺陷之一。

孔洞类缺陷分为气孔和缩孔。

气孔多为由于金属液中侵入、裹入、卷入气体所至。

铸件气孔出现在铸件上的位置不同，其产生的原因也不同。

这就要求我们的铸造技术员在判断气孔缺陷病因时，要掌握各类气孔发生的原理，具有什么样的特征。

只有如此才能对症下药，将出现的气孔缺陷解决掉。

气孔特征：（1）卷入气孔：金属液在充型过程中因卷入气体而在铸件内形成气孔，多呈孤立存在的圆形或椭圆形大气孔，位置不固定，一般偏铸件中上部。

（2）侵入气孔：由型、芯、涂料、芯撑、冷铁产生的气孔侵入铸件表层而形成气孔，多呈梨形或椭圆形，尺寸较大，孔壁光滑，表面多呈氧化色。

（3）反应气孔：由金属液内部某些成分之间或金属液与型、芯在界面上发生化学反应而形成群分布的气孔。

位于铸件表层的针头形或腰圆形反应气孔称为表面针孔与皮下气孔，由金属液与型、芯涂料发生界面反应所至；分散或成群分布在铸件整个断面上或某个局部区域的针头反应气孔。

形成原因：（1）由于炉料潮湿、锈蚀、油污、气候的潮湿，熔练工具和浇包未烘干，金属液成分不当，合金液为精炼与精炼不足，使金属液中含有大量气体或气体物质，导致在铸件中析出气孔或反应气孔。

（2）型、芯未充分烘干，透气性差，通气不良，含水分和发气物质过多，涂料未烘干或含发气成分过多，冷铁、芯撑有锈斑、油污或未烘干，金属型排气不良，在铸件中形成侵入气孔。

（3）浇注系统不合理，浇注和充型速度过快，金属型排气不良，使金属液在浇注和充型过程中产生紊流、涡流或断流而卷入气体，在铸件中形成卷入性气孔。

（4）合金液易可吸气，在熔炼和浇注过程中未采取有效的精炼、保护和净化措施，使金属液中含有大量气体、夹渣和夹气成分，在充型和凝固过程中形成析出气孔和反应气孔。

压铸件常见缺陷及改善对策压铸件是常用的金属制造工艺之一，用于制造各种产品，如汽车零件、电子设备外壳等。

然而，压铸件在制造过程中往往会出现一些常见的缺陷，例如气孔、缩松、热裂纹等。

为了提高压铸件的质量，需要采取适当的改善对策。

首先，气孔是压铸件中常见的缺陷之一、这主要是由于金属液中溶解的气体在凝固时无法完全排除，导致气孔形成。

改善对策包括以下几个方面：1.改善炉内冶炼过程：合理调节熔化温度和熔化时间，增加金属液中的液体相和气体相之间的接触时间，有助于气体的溶解和脱除。

2.调节压铸机参数：增加射压和射速，可以改善金属液流动性，减少气体残留的可能性。

3.优化压铸模具结构：设计合理的浇口和废渣口，有利于气体的排除，减少气孔的生成。

其次，缩松是另一个常见的缺陷。

缩松是指压铸件中因内部金属液冷却不均匀而形成的孔洞或松散区域。

改善对策包括以下几个方面：1.控制金属液的冷却速度：通过调整铸型温度、浇注温度和浇注速度等参数，使金属液冷却均匀，减少缩松的可能性。

2.优化浇口和冷却系统：设计合理的浇口和冷却系统，有利于金属液的流动和冷却，减少缩松的生成。

3.采用适当的金属合金：一些合金具有较好的流动性和凝固性，能够减少缩松的产生。

最后，热裂纹是压铸件常见的缺陷之一、这是由于金属在冷却过程中由于内部应力过大而发生裂纹。

改善对策包括以下几个方面：1.控制冷却速率：通过调节冷却速率，使金属在冷却过程中应力得到释放，减少热裂纹的发生。

2.优化模具设计：设计合理的模具结构，减少金属液在冷却过程中的应力集中，可以减少热裂纹的生成。

3.采用合适的退火工艺：通过合适的退火工艺，使金属在冷却过程中应力得到释放，减少热裂纹的发生。

总之，压铸件常见的缺陷包括气孔、缩松和热裂纹等，需要采取一系列的改善对策来提高压铸件的质量。

通过优化工艺参数、改善模具设计和采用合适的金属合金，可以减少这些缺陷的发生，并提高压铸件的品质。

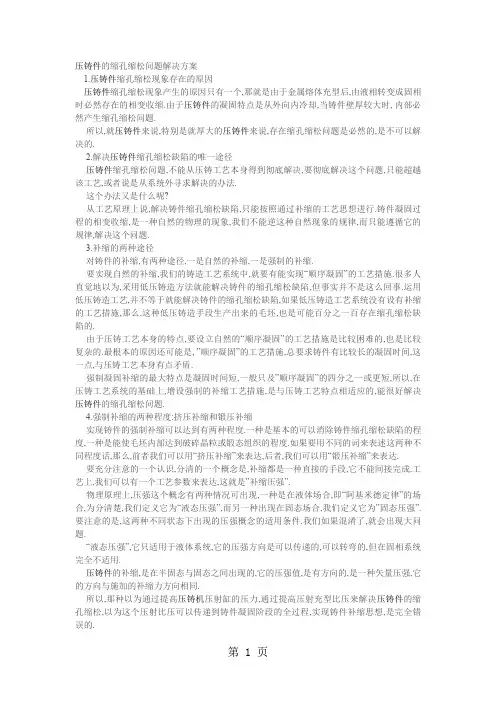

压铸件的缩孔缩松问题解决方案1.压铸件缩孔缩松现象存在的原因压铸件缩孔缩松现象产生的原因只有一个,那就是由于金属熔体充型后,由液相转变成固相时必然存在的相变收缩.由于压铸件的凝固特点是从外向内冷却,当铸件壁厚较大时, 内部必然产生缩孔缩松问题.所以,就压铸件来说,特别是就厚大的压铸件来说,存在缩孔缩松问题是必然的,是不可以解决的.2.解决压铸件缩孔缩松缺陷的唯一途径压铸件缩孔缩松问题,不能从压铸工艺本身得到彻底解决,要彻底解决这个问题,只能超越该工艺,或者说是从系统外寻求解决的办法.这个办法又是什么呢?从工艺原理上说,解决铸件缩孔缩松缺陷,只能按照通过补缩的工艺思想进行.铸件凝固过程的相变收缩,是一种自然的物理的现象,我们不能逆这种自然现象的规律,而只能遵循它的规律,解决这个问题.3.补缩的两种途径对铸件的补缩,有两种途径,一是自然的补缩,一是强制的补缩.要实现自然的补缩,我们的铸造工艺系统中,就要有能实现“顺序凝固”的工艺措施.很多人直觉地以为,采用低压铸造方法就能解决铸件的缩孔缩松缺陷,但事实并不是这么回事.运用低压铸造工艺,并不等于就能解决铸件的缩孔缩松缺陷,如果低压铸造工艺系统没有设有补缩的工艺措施,那么,这种低压铸造手段生产出来的毛坯,也是可能百分之一百存在缩孔缩松缺陷的.由于压铸工艺本身的特点,要设立自然的“顺序凝固”的工艺措施是比较困难的,也是比较复杂的.最根本的原因还可能是, ”顺序凝固”的工艺措施,总要求铸件有比较长的凝固时间,这一点,与压铸工艺本身有点矛盾.强制凝固补缩的最大特点是凝固时间短,一般只及”顺序凝固”的四分之一或更短,所以,在压铸工艺系统的基础上,增设强制的补缩工艺措施,是与压铸工艺特点相适应的,能很好解决压铸件的缩孔缩松问题.4.强制补缩的两种程度:挤压补缩和锻压补缩实现铸件的强制补缩可以达到有两种程度.一种是基本的可以消除铸件缩孔缩松缺陷的程度,一种是能使毛坯内部达到破碎晶粒或锻态组织的程度.如果要用不同的词来表述这两种不同程度话,那么,前者我们可以用“挤压补缩”来表达,后者,我们可以用“锻压补缩”来表达.要充分注意的一个认识,分清的一个概念是,补缩都是一种直接的手段,它不能间接完成.工艺上,我们可以有一个工艺参数来表达,这就是”补缩压强”.物理原理上,压强这个概念有两种情况可出现,一种是在液体场合,即“阿基米德定律”的场合,为分清楚,我们定义它为“液态压强”,而另一种出现在固态场合,我们定义它为”固态压强”.要注意的是,这两种不同状态下出现的压强概念的适用条件.我们如果混淆了,就会出现大问题.“液态压强”,它只适用于液体系统,它的压强方向是可以传递的,可以转弯的,但在固相系统完全不适用.压铸件的补缩,是在半固态与固态之间出现的,它的压强值,是有方向的,是一种矢量压强,它的方向与施加的补缩力方向相同.所以,那种以为通过提高压铸机压射缸的压力,通过提高压射充型比压来解决压铸件的缩孔缩松,以为这个压射比压可以传递到铸件凝固阶段的全过程,实现铸件补缩思想,是完全错误的.5.采用“先压铸充型,后模锻补缩”的工艺,是解决铸件缩孔缩松缺陷的有效途径,也是一种终极手段.“先压铸充型,后模锻补缩”的工艺,我们可简称为“压铸模锻”工艺.它的本质,是一种连铸连锻工艺,就是将压铸工艺与液态模锻工艺相结合,将这两种设备的最有效功能组合在一起,完成整个工艺过程.这种连铸连锻的“压铸模锻”设备,外型与普通立式或卧式的压铸机很相似,其实就是在压铸机上,增加了液压的锻压头.可以加上的最大锻压补缩力,能等于压铸机的最大锁模力.要注意的是,这种压铸模锻机最重要的公称参数,并不是锁模力,而是模锻补缩力,相当于四柱油压机的锻压力意义,这是我们在设备选择时必须充分留意的.不然,买了一台锁模力很大,但模锻补缩力很小的压铸模锻设备,其使用价值就大打折扣了.运用这种压铸模锻机生产的毛坯,尺寸精度很高,表面光洁度也极高,可以相当于6级以上机加工手段所能达到的精度与表面粗糙度水平.它已能归属于“极限成形”----的工艺手段,比“无切削少余量成形”工艺更进了一步研究对既定条件下压铸模具的压铸工艺参数进行快速择定。

铸钢缩孔和缩松产生的原因及预防措施！展开全文原创铸造老陆铸造工业网今天在铸造生产中，铸钢件出现缩孔、缩松的概率远远大于铸铁件。

因为铸铁件由于碳高，会有石墨膨胀对铸件进行补缩，而铸钢件碳含量低，石墨补缩非常弱，碳越低的铸钢件，越没有石墨补缩。

因此，缩孔、缩松就成为铸钢件的常缺陷。

那么在生产中怎样预防铸钢件的缩孔和缩松呢？这就需要我们铸造人充分了解铸钢件产生缩孔和缩松的原因，知道原因才能有针对性的进行预防。

铸钢件之所以出现缩孔、缩松，根本原因是钢液的液态收缩和凝固收缩大于固态收缩。

这是铸钢件固有特征。

下面我们看一下铸钢件缩孔和缩松的形成示意图：通过上面的铸钢浇注凝固示意图我们看到，在浇注刚结束时，铸型内的钢液随着温度的下降而收缩，这时候铸件本体可以从内浇道得到液体补充，所以，在这期间铸型内一直充满着液体。

而当型壁表面的钢液温度下降到液相线温度时，铸件开始凝固，形成一层硬壳，如果在这个时候内浇道凝固，则硬壳内的钢液处于封闭状态。

随着温度继续降低，钢液继续发生液态收缩和凝固收缩，铸件早已凝固的硬壳也将发生固态收缩。

在大多数情况下铸件的液态收缩和凝固收缩要大于固态收缩，因此在钢液自身重力作用下，液面将脱离硬壳的顶层而出现下降。

钢液凝固继续进行，随着硬壳的增厚，液面不断面下降。

直到全部凝固后，铸件上部就形成带有一定真空度的漏斗形缩孔。

我们来观察上图所显示的情况，在大气压力的作用，处于高温状态但强度很低的顶部硬皮，将可能向缩孔方向凹陷进去，最终形成我们上面图形上面的E图形状。

在实际生产中，铸件顶部硬皮往往太薄或不完整，因而缩孔的顶部通常和能大气相通。

铸件凝固后期，在其最后凝固部分的残余钢液中，由于温度梯度小，金属液将同时凝固，即在钢液中出现许多细小的晶粒，当晶粒长大互相连接后，将剩余的钢液分割成互不相通的小熔池。

这些小熔池在进一步冷却和凝固时得不到液体的补缩，会产生许多细小的孔洞，这就是缩松。

缩松按糨的分布情况一般分为三种：一、弥散缩松，这种缩松是指细小的孔洞均匀分布在铸件的大部分体积内，易在结晶温度范围宽的合金铸件的冷却缓慢的厚大部位处产生。

2019年第2期热加工79F锻造与铸造orging &Casting铸铁件缩松、缩孔、凹陷缺陷的原因分析与防止方法■王姗姗，程凯，靳宝，赵新武摘要：结合生产实践，依据缩松、缩孔、凹陷等缺陷的特征分类，整理了产生的原因，以及采取的纠正预防措施。

有关书籍对缩松、缩孔的产生均有阐述，只是进一步结合几种材质作了补充和整理，以求不断地完善。

关键词：缩松；缩孔；原因分析；防止方法一、缩松1. 特征在铸件内部有许多分散小缩孔，其表面粗糙，水压试验时渗水。

典型案例如图1～图5所示。

发现方法：用机械加工、磁粉探伤可发现。

2. 原因分析（1）工艺设计不合理。

铸件的结构、形状及壁厚的影响。

孤立热节多，尺寸变化太大，厚断面得不到足够的补缩。

（2）浇注系统、冷铁、冒口设计不合理，冒口的补缩效果差。

（3）浇注温度不合理，温度太高或太低均会影响冒口的补缩效果。

（4）铸型紧实度低，铸型刚度差。

石墨化膨胀造成型腔扩大，铸件收缩时由于补缩不足形成缩松。

图1 缩松图2 硅钼球铁4mm处缩松图4 硅钼材质蜂窝状显微缩松图3 高镍奥氏体球铁的缩气孔图5 接触热节产生的缩松图6 鸭嘴顶冒口2019年 第2期 热加工80F锻造与铸造orging &Casting（5）碳、硅含量低，磷含量较高；凝固区间大。

硅钼和高镍球墨铸铁对碳、硅含量和氧化铁液的敏感性特大，铁液严重氧化或碳、硅量低时，易出现显微缩松。

即便在薄壁处也容易出现缩松（见图2、图3、图4）。

（6）孕育不充分，石墨化效果差。

（7）残余镁量和稀土量过高。

钼含量较高时也会增加显微缩松。

（8）浇注速度太快。

（9）炉料锈蚀，氧化铁多。

（10）铁液在电炉内高温停放时间太长，俗称“死铁水”，造成严重氧化。

（11）冲天炉熔炼时底焦太底，风量太大，元素烧损大，铁液严重氧化。

（12）冒口径处形成接触热节产生缩松（见图5）。

（13）压箱铁不够（或箱卡未锁紧，箱带断裂等），浇注后由于涨箱造成缩松。

铸件产⽣缩孔和缩松产⽣的原因及防⽌措施（⾳频讲解，实⽤⽅便）铸件缩松、缩孔问题防治⽅案来⾃制造⼯业联盟 00:00 10:29
缩孔是集中在铸件上部或最后凝固部位容积较⼤的孔洞
合⾦的液态收缩和凝固收缩愈⼤、浇注温度愈⾼、铸件愈厚，缩孔的容积愈⼤. 缩松是分
散在铸件某区域内的细⼩缩孔
形成原因：铸件最后凝固区域的收缩未能得到补⾜，或因为合⾦呈糊状凝固，被树枝状晶体
分隔开的⼩液体区难以得到补缩所⾄
逐层凝固合⾦，缩松倾向⼩。

糊状凝固合⾦缩松倾向⼤，缩孔倾向⼩。

防⽌缩孔和缩松的措施 1）选择合适的合⾦成分选⽤近共晶成分或结晶温度范围较
窄的合⾦ 2）⼯艺措施顺序凝固原则，获得没有缩孔的致密铸件。

定向凝固就是在铸
件上可能出现缩孔的厚⼤部位通过安放冒⼝等⼯艺措施，使铸件远离冒⼝的部位先凝固，然后
靠近冒⼝部位凝固，最后冒⼝本⾝凝固。

⽬的是铸件各个部位的收缩都能得到补充，⽽将缩孔转移到冒⼝中，最后予以清除措施
1、安放冒⼝
2、在⼯件厚⼤部位增设冷铁。
