大空间自动消防水炮调试方案

消防水系统综合调试方案一、消防系统的调试目的消防系统调试的目的是为了确保建筑物各机电系统的工作处于最佳状态，满足业主方的使用要求。

首先在系统调试过程中，检查施工缺陷，测定消防设备各项参数是否符合设计要求，并在测定设备的性能后对其进行调整，以便改善由于设备之间的相互不均衡导致的问题，确保为业主提供良好舒适的使用环境；其次在系统调试的过程中积累总结系统设备材料的相关数据，为今后的系统运行及保修提供可指导性的资料。

二、消防系统调试工作部署及工作流程2.1 调试组成立为保证消防系统调试工作顺利开展，最终达到满意的调试效果，组织经验丰富的专业工程师成立调试小组。

调试小组负责施工过程中的各项检测与试验，以及整个系统性能的测定与调整。

2.2 调试人员配置及职责调试小组组长：对整个工程全部调试工作负责，制定调试的规章制度、组织制定调试工作的总体工作计划和方案，控制调试工作进展进度，对重大问题的处理作出决策，与业主、设计及其他分包进行协调。

专业工程师：主要负责相关专业图纸的审核，对专业调试操作人员培训及现场指导，对相关专业调试工作进行合理的计划协调，及时解决调试过程中出现的各种技术问题，配合调试组组长完成调试方案、计划的编制，并协调好与消防及弱电等专业的配合。

专业调试技术人员：主要负责现场测试工作的安排。

要求能够准确地选择测试点、绘制调试图、编制调试表格，并及时将测试数据进行汇总。

专业调试操作人员：主要负责现场调试过程的实际操作。

要求能够熟练、正确地使用测试仪器、做好测试记录，并且能够在测试过程中发现问题，及时汇报问题。

三、消防水系统调试4.1 调试的前提条件及系统检查4.2 设备单机试运转及调试4.2.1 变频水泵的试运转及调试1）变频水泵的试运转确定系统检查工作完毕并已经将所有发现问题解决；用手盘动轴承，应轻便灵活，不得有卡阻、磨擦现象；现场再次检查认可后，准备启动泵；单台点动水泵，检查电机的旋转方向是否正确；判断水泵运行声音是否正常，测试噪声，确定是否在设备技术文件要求范围内；核查电流是否过载；通过控制器面板键盘设定压力给定值及参数；调好交流变频器及自动启停系统。

智能消防水炮技术方案ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统简述ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统，集光机电技术为一体，其原理是：平时处于主动监控状态，静止不动通过传感器实时采集火情信息（光、温和烟等），当保护区域内出现火情时，消防水炮自动启动进入扫描状态。

开始转动进行水平扫描，通过分析比较，确认火点水平方位，然后开始垂直扫描，通过分析比较，确认火点垂直方位，完成对起火点的坐标定位。

复合确认火情后，进入灭火状态，同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。

完成一次灭火过程后，停止喷射。

若保护区域内仍有火情可重复灭火；若火情消除，灭火装置自动恢复到监控状态。

本系统保护面积大，定点喷水，破坏性小，发现火灾及时，可利用水炮自身视频监控系统实现火灾现场可视图像化远程控制。

该产品具有主动探测火源，自动定位，对火点实施定点射水灭火，灭火后自动停止，如有复燃，重新启动的特点。

产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了灭火后造成水灾的危害，具有很高的性价比。

主要应用场所：体育场馆、博物馆、大型展览馆等高大空间场所候机（车）厅、客运站大厅等公众聚集高大空间场所影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等高大空间场所飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等高大空间场所2 产品介绍2.1 ZDMS0.8/20S-ESIP50全自动智能扫描定位消防水炮2.1.1消防水炮性能参数表ZDMS0.8/20S-ESIP50智能消防炮能实现针对大空间火灾自动/手动定点控制灭火功能的产品。

本产品具有控制距离远、灭火保护面积大、响应速度快、安装灵活，维护方便，可靠性高等优点。

完全满足国家标准中所要求的水炮须具有全自动定位控制功能，现场纯手动定位控制功能和远程纯手动定位控制功能。

它将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体，全天候自动对所监测范围进行主动探测，一旦发现火灾，及时启动，在60秒内完成定位，同时发出报警信号，联动电磁阀、水泵对火点实施定点射水灭火，火灭后自动停止，如有复燃，重新启动。

大空间高空水炮操作说明一、首先把消防控制中心的联动控制柜面板上的电源开关合上，为系统提供正常的供电电源（相对应指示灯亮）。

1）、打开控制台TYLD—Q08A/Q08/G16/T8后门，打开空气开关，此时UPS 上电。

2）、按下UPS开机按钮，约5秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。

3）、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。

4）按数字键输入（密码：1234）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。

可进行显示时间或打印时间的设置。

二、手动/自动控制操作1）当系统需要自动控制时，应按下水泵控制的自动按键（蓝色指示灯亮），并按下相应分区控制阀的自动按键（蓝色指示灯亮）。

2）当系统需要手动控制时，应按下水泵控制的手动按键（红色指示灯亮），并按下相应分区控制阀的手动按键（红色指示灯亮）。

三、末端试水装置的使用1）把联动控制柜的水泵控制与分区控制阀处于自动控制状态（相应的蓝色指示灯亮）；2）把现场控制箱的装置220V、控制阀220V、装置24V电源开关闭合（对应电源指示灯亮）；3）把末端试水端的装置220V电源及控制阀220V电源开关闭合，此时探测器通电处于复位状态，待探测器指示灯出现闪烁状态时，即可点火（可用打火机模拟火源）调试末端试水装置；4）末端试水装置调试完毕，应把其装置220V电源及控制阀220V电源开关断开；5）每两个月应对末端试水装置进行模拟火灾试验一次，以此来检测电源供给、电磁阀的启闭、启泵、系统供水是否正常。

四、高空水炮灭火装置操作1）把联动控制柜的水泵控制与分区控制阀处于自动控制状态（相应的蓝色指示灯亮）；2）把现场控制箱的装置220V、电磁阀220V电源开关闭合（对应指示灯亮）。

3）对装置通电一分钟后，等到装置复位完成，即可点火（模拟火灾）调试装置。

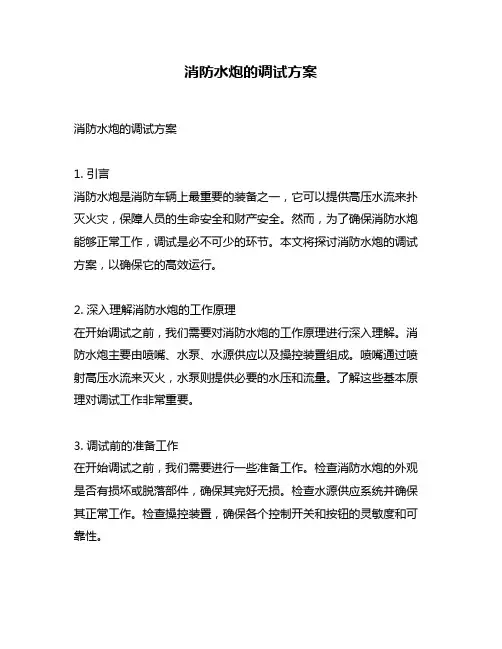

消防水炮的调试方案消防水炮的调试方案1. 引言消防水炮是消防车辆上最重要的装备之一，它可以提供高压水流来扑灭火灾，保障人员的生命安全和财产安全。

然而，为了确保消防水炮能够正常工作，调试是必不可少的环节。

本文将探讨消防水炮的调试方案，以确保它的高效运行。

2. 深入理解消防水炮的工作原理在开始调试之前，我们需要对消防水炮的工作原理进行深入理解。

消防水炮主要由喷嘴、水泵、水源供应以及操控装置组成。

喷嘴通过喷射高压水流来灭火，水泵则提供必要的水压和流量。

了解这些基本原理对调试工作非常重要。

3. 调试前的准备工作在开始调试之前，我们需要进行一些准备工作。

检查消防水炮的外观是否有损坏或脱落部件，确保其完好无损。

检查水源供应系统并确保其正常工作。

检查操控装置，确保各个控制开关和按钮的灵敏度和可靠性。

4. 调试步骤（1）水源供应调试在调试消防水炮前，我们需要确认水源供应系统能够供应足够的水压和流量。

打开水源供应阀门，观察水泵是否正常运转，并通过调节水源供应阀门来调整水压和流量，使其适应不同的灭火需求。

（2）喷嘴调试喷嘴是消防水炮中最重要的部件之一，它直接决定了水流的强度和喷射范围。

在调试喷嘴时，我们需要确保它的喷嘴口径与消防水源相匹配，并调整相关参数以获得最佳的喷射效果。

喷嘴的调试还包括喷射角度和喷雾模式的选择，以适应不同类型的火灾。

（3）操控装置调试操控装置主要包括控制开关和按钮，用于控制水炮的起停、旋转和升降等功能。

在调试操控装置时，我们需要确保各个控制开关和按钮的灵敏度和可靠性。

通过模拟实际操作场景，测试水炮的运行情况，并进行必要的调整和修正，以保证其正常工作。

5. 总结与回顾通过本文的探讨，我们深入理解了消防水炮的调试方案。

调试消防水炮需要从水源供应、喷嘴和操控装置等方面进行全面的检查和调整。

只有确保各个部件正常工作和协调配合，消防水炮才能高效稳定地工作。

在调试过程中，我们还需要不断总结经验，回顾调试结果，以便在下一次调试工作中更加高效和灵活。

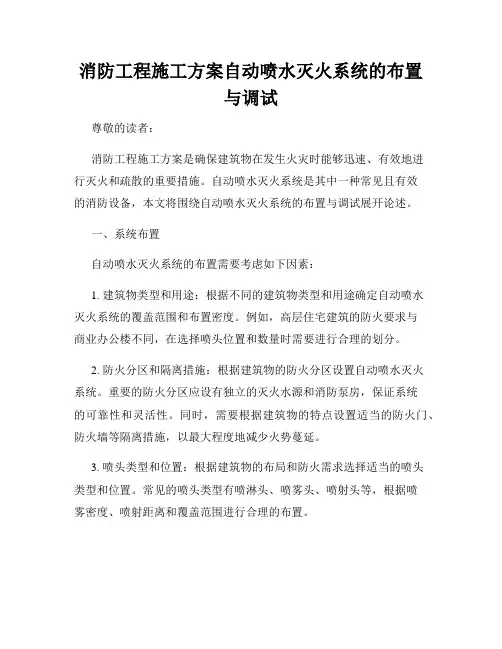

消防工程施工方案自动喷水灭火系统的布置与调试尊敬的读者：消防工程施工方案是确保建筑物在发生火灾时能够迅速、有效地进行灭火和疏散的重要措施。

自动喷水灭火系统是其中一种常见且有效的消防设备，本文将围绕自动喷水灭火系统的布置与调试展开论述。

一、系统布置自动喷水灭火系统的布置需要考虑如下因素：1. 建筑物类型和用途：根据不同的建筑物类型和用途确定自动喷水灭火系统的覆盖范围和布置密度。

例如，高层住宅建筑的防火要求与商业办公楼不同，在选择喷头位置和数量时需要进行合理的划分。

2. 防火分区和隔离措施：根据建筑物的防火分区设置自动喷水灭火系统。

重要的防火分区应设有独立的灭火水源和消防泵房，保证系统的可靠性和灵活性。

同时，需要根据建筑物的特点设置适当的防火门、防火墙等隔离措施，以最大程度地减少火势蔓延。

3. 喷头类型和位置：根据建筑物的布局和防火需求选择适当的喷头类型和位置。

常见的喷头类型有喷淋头、喷雾头、喷射头等，根据喷雾密度、喷射距离和覆盖范围进行合理的布置。

4. 管道布置和连接：按照设计要求进行管道布置和连接，确保系统的连通性和稳定性。

合理设计管道的截面积、径向间距和支撑距离，防止管道破损或堵塞等问题的出现。

二、系统调试自动喷水灭火系统的调试是确保其正常运行和灭火效果的重要环节，调试过程中需要注意以下几个方面：1. 水源系统测试：确保灭火系统的供水来源和水压符合设计要求。

对供水管道进行压力测试，检查供水泵房和泵站的运行情况，保证水源的稳定供应。

2. 喷头测试：按照系统设计方案逐个测试喷头的工作状态和覆盖范围。

调试时应注意检查喷头的喷水角度、喷水量和喷水范围是否符合设计要求。

3. 监控系统测试：对自动喷水灭火系统的监控系统进行测试，确保其正常工作。

包括检查监控设备的连接情况、灵敏度设置和报警功能等。

4. 灭火效果测试：通过设置火源进行实际的灭火效果测试，验证系统的可行性和有效性。

根据系统设计方案进行灭火试验，对试验结果进行分析和评估，以确保系统在实际火灾中具备良好的灭火效果。

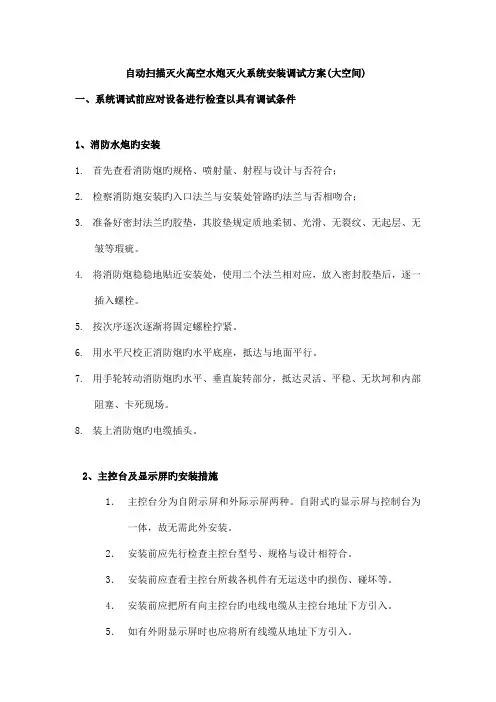

自动扫描灭火高空水炮灭火系统安装调试方案(大空间)一、系统调试前应对设备进行检查以具有调试条件1、消防水炮旳安装1.首先查看消防炮旳规格、喷射量、射程与设计与否符合；2.检察消防炮安装旳入口法兰与安装处管路旳法兰与否相吻合；3.准备好密封法兰旳胶垫，其胶垫规定质地柔韧、光滑、无裂纹、无起层、无皱等瑕疵。

4.将消防炮稳稳地贴近安装处，使用二个法兰相对应，放入密封胶垫后，逐一插入螺栓。

5.按次序逐次逐渐将固定螺栓拧紧。

6.用水平尺校正消防炮旳水平底座，抵达与地面平行。

7.用手轮转动消防炮旳水平、垂直旋转部分，抵达灵活、平稳、无坎坷和内部阻塞、卡死现场。

8.装上消防炮旳电缆插头。

2、主控台及显示屏旳安装措施1．主控台分为自附示屏和外际示屏两种。

自附式旳显示屏与控制台为一体，故无需此外安装。

2．安装前应先行检查主控台型号、规格与设计相符合。

3．安装前应查看主控台所载各机件有无运送中旳损伤、碰坏等。

4．安装前应把所有向主控台旳电线电缆从主控台地址下方引入。

5．如有外附显示屏时也应将所有线缆从地址下方引入。

6．安放好主控台和另附显示屏。

7．进行主控台至外显示屏间电路、与被控网路间旳电路联接。

8．所有线缆联接完后，最终接入220V市电供电。

9．主控台与外控接线甚多，不仅在接线中应仔细检查导线编号、牢固接好外，尚应对已接旳导线进行反复检查，做到万无一失。

3、配线检查1．穿管绝缘导线，供电回路旳导线旳额定电压不应低于500V，弱电或其控制回路旳导线，其额定电压不应低于250V。

2．不同样系统、不同样电压、不同样电流类别旳导线，不得穿入同一根管子。

3．管内穿线应在建筑物抹灰及地面工程结束后进行。

穿线前应将管内旳积水及杂物清除洁净后，再进行穿线。

4．横向敷设旳报警系统传播线路，如采用穿管时，不同样防火分区旳线路，不合适穿入同根管内。

5．报警系统旳信号线路，应与广播线路、通讯线路分别穿管敷设。

6．导线在管内，不得有接头旳扭结，其接头应在接线箱（盒）内连接,扭线进入接线箱（盒）内应有合适余量，导线末端应有编号标志。

大空间智能型主动喷水灭火系统施工方案1.1、水炮施工方法 （1）、管道安装工艺流程（ 施工准备（预埋、预留｝（支架制作安装）~（消防干管安装）停止点（消防水炮安装）_（」管网试压、冲洗）_（ T j_（消防支管安装） （系统试压、冲洗J_（系统调试） -------------------- （ 验收交工 J（2）、大空间智能灭火装置控制系统安装空间智能灭火控制原理图现场控制箱去管理工程师接地线通讯总线消防联动柜( 输入模块卜f现场控制箱)——电磁阀 )水炮控制示图(3) 、系统组成及工作原理 1) 、系统组成大空间智能灭火装置包括灭火控制器、通用控制模块、灭火水炮。

其中：灭火控制器和通用控制模块组成核心控制部分。

2) 、工作原理大空间智能灭火装置平时处于监控状态，当发生火灾时，分别独 立工作的两路传感器探测到火焰信号，分别经信号处理后提供CPU 进 行分析判断。

确认火灾状态后分别输出判断结果到输出控制单元，由 输出控制单元再作逻辑控制，只有双CPU 输岀的判断结果一致时，输 出控制单元才输出控制指令给通用控制模块，再由通用控制模块发送 报警信号并打开电磁阀喷水。

(4) 、水炮安装工艺1)、单个标准型自动扫描射水高空水炮灭火装置吊灯式(或悬式)安装及射水见下图:亠接地线水泡电源天花（RM）楼板（核1W）2）、多个标准型自动扫描射水高空水炮灭火装置吊灯式（或悬空式）安装及射水见下图：天花（RM）楼板（核1W）3）、标准型自动扫描射水高空水炮灭火装置边墙式安装及射水见下图:4）、高空水炮应垂直安装，当高空水炮为边墙式或悬空式安装, 且高空水炮以上空间无可燃物时，设置场所的净空高度不受限制。

高空水炮应垂直安装5） 、同一场所内设置同一种类型的高空水炮，合用一组供水设施, 在供水管路的水流指示器前，将供水管道分开设置安装。

6） 、水流指示器前后应保持有5倍安装管径长度的直管段。

安装时注意水流方向与指示器的箭头一致。

大空间自动消防水炮调试方案

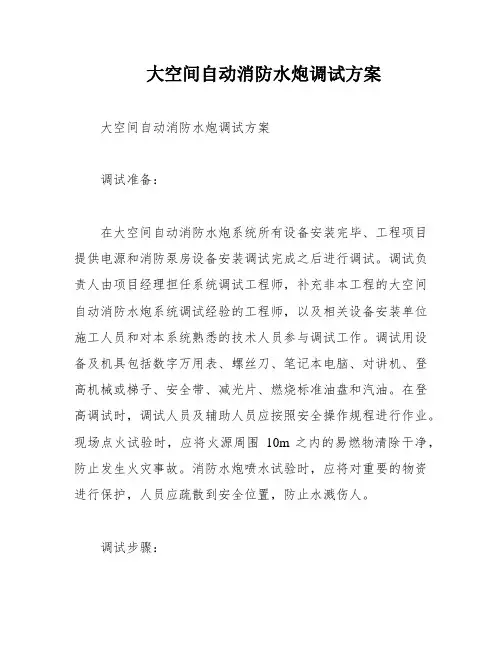

大空间自动消防水炮调试方案
调试准备：
在大空间自动消防水炮系统所有设备安装完毕、工程项目提供电源和消防泵房设备安装调试完成之后进行调试。

调试负责人由项目经理担任系统调试工程师，补充非本工程的大空间自动消防水炮系统调试经验的工程师，以及相关设备安装单位施工人员和对本系统熟悉的技术人员参与调试工作。

调试用设备及机具包括数字万用表、螺丝刀、笔记本电脑、对讲机、登高机械或梯子、安全带、减光片、燃烧标准油盘和汽油。

在登高调试时，调试人员及辅助人员应按照安全操作规程进行作业。

现场点火试验时，应将火源周围10m之内的易燃物清除干净，防止发生火灾事故。

消防水炮喷水试验时，应将对重要的物资进行保护，人员应疏散到安全位置，防止水溅伤人。

调试步骤：
在进行系统联动调试前，应对系统单体设备进行功能试验。

功能试验应符合下列要求：通电后，控制器面板的各指示灯正常显示，设备处于无故障状态。

大空间报警系统的调试，应对每个防护区进行模拟试验。

双波段探测器应利用标准油盘及汽油点火，能及时报警，系统能检测信号故障并能将火警信号显示以及将现场情况显示在主监视器上。

光截面探测器调试时，调整发射器方向，使其发射的红外光对准接收器，保证接收器能接收到对应所有发射器发射的红外光。

利用减光片模拟烟的衰减量，调整一定的阈值，以便能准确报火警。

全遮挡发射器或接收器，系统报故障。

消防水炮调试时，将防火分区双波段探测器与消防水炮进行逻辑编程联动控制关系。

调试电磁阀，保证开启、关闭正常并有正确反馈信号；电磁阀关闭时，保证不出现水滴漏现象，电磁阀开启、关闭灵活正常。

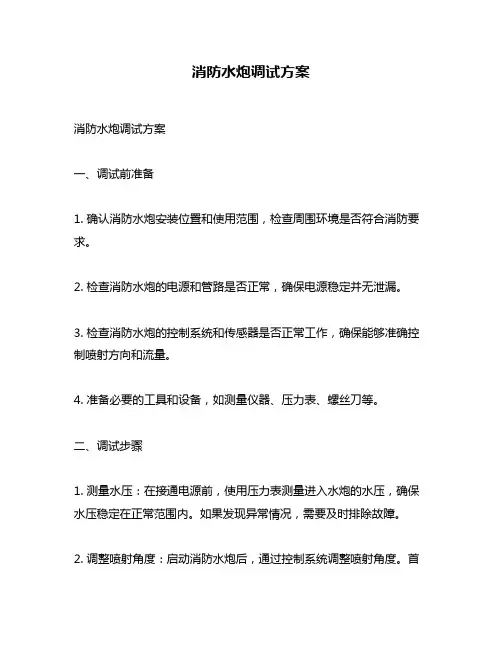

消防水炮调试方案消防水炮调试方案一、调试前准备1. 确认消防水炮安装位置和使用范围，检查周围环境是否符合消防要求。

2. 检查消防水炮的电源和管路是否正常，确保电源稳定并无泄漏。

3. 检查消防水炮的控制系统和传感器是否正常工作，确保能够准确控制喷射方向和流量。

4. 准备必要的工具和设备，如测量仪器、压力表、螺丝刀等。

二、调试步骤1. 测量水压：在接通电源前，使用压力表测量进入水炮的水压，确保水压稳定在正常范围内。

如果发现异常情况，需要及时排除故障。

2. 调整喷射角度：启动消防水炮后，通过控制系统调整喷射角度。

首先需要确定喷射范围，然后根据实际情况进行微调。

注意不要将喷射角度设置得过高或过低，在保证有效覆盖面积的同时避免造成安全隐患。

3. 调整流量：通过控制系统调整消防水炮的流量。

首先需要根据实际情况确定所需的流量，然后逐步调整。

注意不要将流量设置得过大或过小，在保证有效灭火能力的同时避免浪费水资源。

4. 检查传感器：使用测量仪器检查消防水炮的传感器是否正常工作。

如果发现异常情况，需要及时更换或修理。

5. 测试喷射效果：在调试完成后，进行喷射测试以验证消防水炮的喷射效果。

首先需要确认喷射范围和流量是否符合要求，然后进行实际测试。

如果发现异常情况，需要及时排除故障。

三、调试后维护1. 定期检查消防水炮的电源和管路是否正常，确保电源稳定并无泄漏。

2. 定期检查消防水炮的控制系统和传感器是否正常工作，确保能够准确控制喷射方向和流量。

3. 定期清洗消防水炮内部管路和过滤器，避免杂质堵塞管路影响使用效果。

4. 定期更换消防水炮内部零部件和配件，确保消防水炮的正常使用寿命。

5. 定期进行消防水炮的维护保养，避免因长期使用而导致的故障和损坏。

总结：消防水炮是灭火工作中不可或缺的设备，其调试和维护至关重要。

通过以上步骤和方法，可以有效地保证消防水炮的正常工作和灭火效果。

在实际应用中，还需要根据具体情况进行调整和改进，以提高消防水炮的使用效率和安全性。
