马赫——曾德干涉仪（Mach-Zehnder; inter-ferometer）是一种重要的光学和光子学器件，广泛应用于干涉计量、光通信等领域；它用分振幅法产生双光束以实现干涉，被广泛用作传感器和光调制器。

一、实验目的1．掌握马赫曾德干涉仪的原理和结构；2. 组装并调节马赫曾德干涉仪，观察干涉条纹。

3. 学会调节两束相干光的干涉；二、实验原理与仪器He-Ne 激光器、平面反射镜1和平面反射镜2 、分束器、合束器、扩束滤波准直系统、可变光阑、光强衰减片、白屏。

图1 实验装置及光路图图1为马赫曾德的实验装置图，：由He-Ne激光器发出的激光由扩束镜（显微物镜）、针孔滤波和透镜准直后形成宽口径平面波，经可变光阑后，光斑直径变为1厘米后，再经分束器形成两路：透射光和反射光。

透射光被反射镜2反射后垂直入射到原始物平面Po上的物体上，经衍射后的物光经过合束器到达距离z=20厘米处的CCD记录面P H上。

经过分束器后的反射光作为参考光被反射镜1和合束器反射到P H面上与物光干涉产生干涉条纹，被CCD 记录下来传输到计算机中。

三、实验内容和步骤1 光学器件的共轴调节调节激光器水平，调整各器件的高度的俯仰，使其共轴。

在调节透镜时要注意反射光点重合。

2 平行光调节利用调平的激光器，通过调节扩束准直系统，得到平行光。

加入可变光阑，使平行光中心通过光阑的中心。

通过针孔滤波和透镜准直获得宽口径平面波后搭建MZ干涉仪，保证两束光在合束器后完全重合并产生平行直条纹的干涉图样。

3.首先在激光束的传播方法放置分束器，将He-Ne激光器的主光束平分得到两个分光束。

调整分束器角度，得到两条严格垂直的分光束。

在光路1中放置反射镜1，将分光束1的传播方向改变，该反射镜与分光器位于同一列螺纹孔。

反复调节反射镜的位置和反射角度，得到严格平行并且等高的两束光线。

在光路2中放置反射镜2，如果调节的方法正确，主分光束的反射光和另外一条分光束可以刚好在空间相交，该交点基本可以刚好满足严格的等过程。

马赫---曾德干涉仪及全息光栅的制作[引言]马赫---曾德干涉仪是在雅满干涉仪的基础上发展起来的。

在雅满干涉仪中，两块玻璃板的前表面起到分光板的作用，而后表面则起到反射镜的作用，分光板和反射镜不能单独进行调节，而且两束光的间隔为玻璃板的厚度所限定。

为克服这些局限性，马赫和曾德使用了四块玻璃板，于是马赫---曾德干涉仪诞生了。

[实验目的]1．熟悉所用仪器及光路调整，观察两束平行光的干涉现象。

2．观察全息台的稳定性。

3．了解全息光栅的原理，学习制作全息光栅。

4．熟悉读数显微镜的操作过程。

[基本原理]在下图的光路中，波长为λ的激光束经扩束准直后，通过两个反射镜和两个半反半透镜组成的马赫---曾德干涉仪可以得到两束光程和强度都接近而且夹角易于调节的平行光束。

在光束的重叠区将产生干涉条纹。

在干涉区将放置感光板经适当曝光、显影、定影，将得到一个正弦光栅。

当两束光的夹角θ不是太大，在垂直于两束光夹角平分线的平面上干涉条纹的间距θλ≈d ，从而光栅的空间频率为λθν==d 1。

图二 马赫---曾德干涉仪及全息光栅的制作原理图干涉面1如果在同一底板上相继进行两次曝光，使分别对应于两束光夹角略有差别的两个数值1θ和2θ，那么得到的将是叠加在一起的两个正弦光栅，他们的空间频率分别为1ν和2ν。

这样的光栅称为复合光栅。

复合光栅上呈现的明暗相间的粗条纹称为摩尔条纹，它是两个正弦光栅的差频形成的，摩尔条纹的空间频率1221νννν∆=-=m 。

当两束平行光束夹角不是太大时，利用焦距f 已知的凸透镜测量这两束平行光束在透镜后焦面汇聚的两个光点距离0x ，可近似求出它们的夹角f x 0=θ，从而在与这两束平行光束夹角平分线垂直的平面上制作的正弦光栅的空间频率为λνf x 0=。

反之若要制作空间频率为ν的正弦光栅，可适当调节两束光的夹角，使0x 满足要求。

[仪器用具]氦氖外腔激光器及电源，空间滤波器，傅里叶变换透镜，分光镜两块，加强铝反射镜两块，干板若干，读数显微镜，暗室设备。

【实验名称】 马赫－曾德光纤干涉仪综合实验马赫－曾德光纤干涉仪基于相干光学中马－曾干涉仪原理实现了相干光路光纤化的一种器件，通称MZ 。

它主要由光纤耦合器、偏振控制器、PZT 相位调制器和光纤组成。

利用MZ 干涉仪原理制成的MZ 光纤调制器是在MZ 干涉仪的基础上，加入第二个耦合器，并采用PZT 将输入的电调制信号转换为光调制信号输出，其在光通信中有重要的应用。

因此，学习MZ 干涉仪的基础知识对于理解和掌握光通信原理和技术是非常必要的。

【实验目的】1．了解光纤马赫－曾德干涉仪的基本原理及时调整方法2．掌握光耦合的基本技能,3．掌握光纤偏振控制器的原理及使用方法,4．掌握压电陶瓷(PZT)进行光纤相位调制的工作原理及使用方法.【实验原理】为深入地掌握MZ 干涉仪的工作原理，我们先从构成MZ 干涉仪的基础元件光纤耦合器出发，运用模耦合理论分析光纤耦合器光场的输入和输出关系，再利用光传输理论扩展到整个MZ 干涉仪。

1. 光纤熔锥耦合器光纤熔锥耦合器是将两段光纤除去涂覆层后缠绕在一起，用光纤拉锥机拉制而成的用于光功率耦合的光纤器件。

通常光纤耦合器为1×2和2×2，图1给出1，2端口端输入，3，4端口输出的2×2耦合器示意图，图中箭头表示光波传输方向。

图1. 2×2光纤熔锥耦合器结构对于光波导而言,绝大部分光都集中在纤芯,但总有很小部分能量散布于包层.当两个光波导相互靠近时,一个波导中传输的光能将耦合到另一个波导之中,从而改变各个光波导的场分布,而这种变化反过来对原光波导发生影响,这就形成了两光波导的横向耦合。

理论上参与耦合作用的光场满足如下光纤耦合器的模耦合方程[][]⎪⎩⎪⎨⎧+=+=)()(d d )()(d d 212211z E z kE i zE z kE z E i z E ββ （1） 其中和分别为存在于耦合器中两个相互作用光场, 为模耦合系数, )(1z E )(2z E k β是光在光纤中传播常数。

马赫-曾德光纤干涉实验光纤传感器是20世纪70年代中期发展起来的一种新型传感器,它是光纤和光通讯技术迅速发展的产物。

光纤马赫-曾德干涉仪(MZI)是一种功能型光纤传感器,它在光纤技术中常用作相位、频率等的调制解调器。

一、实验目的1．学习光纤 马赫-曾德（Mach-Zenhder ） 干涉原理2．掌握利用马赫-泽德光纤干涉仪对压力和温度的测量。

二、实验器材OFKM-Ⅳ型多功能全光纤干涉仪，He-Ne 激光器 三、实验原理1．光纤传感器基本工作原理光纤 马赫-曾德（Mach-Zenhder ） 干涉仪结构与原理如图 1所示。

光源发出的光经过耦合器（DC1），将光束一分为二，光纤一臂为信号臂，另一臂为参考臂。

经过耦合器 DC2 进行干涉，干涉光照到探测器上，光强表达式分别为)(cos 1t B A I Φ+= （1） )(cos 2t B A I Φ-= （2）在通过对干涉信号相位的获得来推知作用在信号臂上的外界物理量的变化。

2．马赫-曾德光纤温度传感器工作原理激光束从激光器发出后经分束器分别送入长度基本相同的两条光纤, 而后将两根光纤输出端汇合在一起,产生干涉光, 从而出现了干涉条纹。

当一条光纤臂温度相对另一条光纤臂的温度发生变化时, 两条光纤中传输光的相位差发生变化, 从而引起干涉条纹的移动。

干涉条纹的数量能反映出被测温度的变化。

光探测器接收到干涉条纹的变化信息, 并输入到适当的数据处理系统, 最后得到测量结果。

长度为 L 的光纤中传播光波的相位ΦnL k 00+Φ=Φ （3）其中0Φ 为光进入光纤前的初始相位， 0k （00/2λπ=k ，0λ为真空中波长）为传播常数, n 为光纤的折射率;L 为光纤的长度。

图1 光纤Mach-Zenhder 干涉仪原理图λπ=λπδ=∆ΦSP22λπ+=SP K I I I 2cos 00设光纤1L 温度不变，光纤2L 温度该变T ∆,则折射率n 的改变量为n ∆ ，光纤2L 长度改变量为2L ∆。

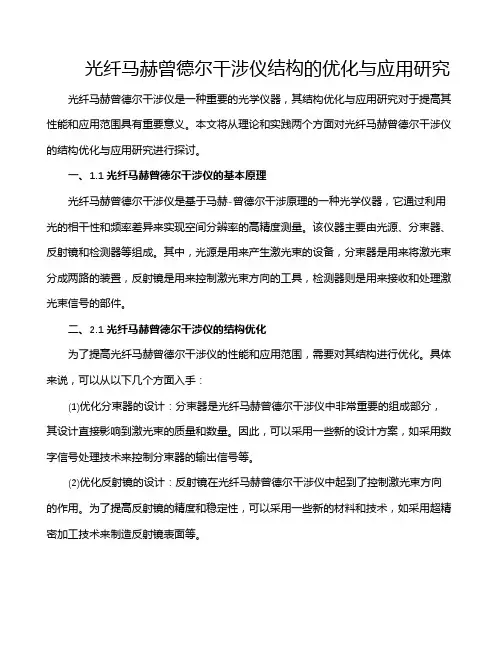

光纤马赫曾德尔干涉仪结构的优化与应用研究光纤马赫曾德尔干涉仪是一种重要的光学仪器，其结构优化与应用研究对于提高其性能和应用范围具有重要意义。
