离心泵的类型及选用

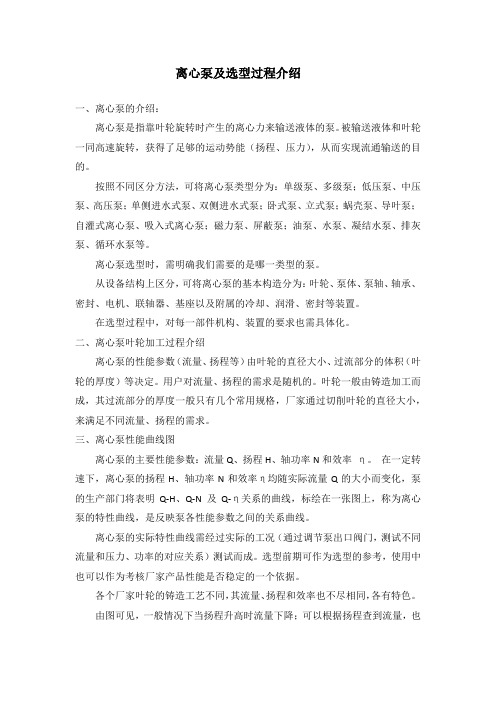

离心泵及选型过程介绍一、离心泵的介绍：离心泵是指靠叶轮旋转时产生的离心力来输送液体的泵。

被输送液体和叶轮一同高速旋转，获得了足够的运动势能（扬程、压力），从而实现流通输送的目的。

按照不同区分方法，可将离心泵类型分为：单级泵、多级泵；低压泵、中压泵、高压泵；单侧进水式泵、双侧进水式泵；卧式泵、立式泵；蜗壳泵、导叶泵；自灌式离心泵、吸入式离心泵；磁力泵、屏蔽泵；油泵、水泵、凝结水泵、排灰泵、循环水泵等。

离心泵选型时，需明确我们需要的是哪一类型的泵。

从设备结构上区分，可将离心泵的基本构造分为：叶轮、泵体、泵轴、轴承、密封、电机、联轴器、基座以及附属的冷却、润滑、密封等装置。

在选型过程中，对每一部件机构、装置的要求也需具体化。

二、离心泵叶轮加工过程介绍离心泵的性能参数（流量、扬程等）由叶轮的直径大小、过流部分的体积（叶轮的厚度）等决定。

用户对流量、扬程的需求是随机的。

叶轮一般由铸造加工而成，其过流部分的厚度一般只有几个常用规格，厂家通过切削叶轮的直径大小，来满足不同流量、扬程的需求。

三、离心泵性能曲线图离心泵的主要性能参数：流量Q、扬程H、轴功率N和效率η。

在一定转速下，离心泵的扬程H、轴功率N和效率η均随实际流量Q的大小而变化，泵的生产部门将表明Q-H、Q-N 及Q-η关系的曲线，标绘在一张图上，称为离心泵的特性曲线，是反映泵各性能参数之间的关系曲线。

离心泵的实际特性曲线需经过实际的工况（通过调节泵出口阀门，测试不同流量和压力、功率的对应关系）测试而成。

选型前期可作为选型的参考，使用中也可以作为考核厂家产品性能是否稳定的一个依据。

各个厂家叶轮的铸造工艺不同，其流量、扬程和效率也不尽相同，各有特色。

由图可见，一般情况下当扬程升高时流量下降；可以根据扬程查到流量，也可从流量查到扬程；还有根效率曲线，表现为中间高，两边低，标明流量与扬程在中间段是效率最高，因此选泵时要注意泵运行时的扬程与流量，力求处于效率曲线最高附近，这也就是离心泵需注重选型的必要性了。

离心泵的类型离心泵是一种常见的水泵，根据其不同的结构和工作原理，可以分为多种类型。

下面将介绍几种常见的离心泵类型。

1. 单级离心泵单级离心泵是最简单和最常见的离心泵类型。

它由一个叶轮和一个驱动装置组成。

当泵的驱动装置启动后，叶轮旋转产生离心力，将液体吸入泵体并通过出口排出。

单级离心泵适用于输送低粘度液体，如清水、污水等。

2. 多级离心泵多级离心泵由多个叶轮组成，每个叶轮之间通过叶轮壳进行分隔。

当液体被吸入泵体后，会依次经过多个叶轮的作用，每个叶轮将增加一部分压力。

多级离心泵可以用于输送高压液体，如供水系统、锅炉给水等。

3. 垂直离心泵垂直离心泵的主要特点是泵的轴线与水平面垂直。

它通常由电机、泵体和连接轴组成。

垂直离心泵适用于需要抽水高度较大的场合，如地下水抽取、排泥泵站等。

4. 潜水离心泵潜水离心泵是安装在水中进行工作的泵。

它通常由电机、泵体和连接轴组成，整体浸没在水中。

潜水离心泵适用于污水处理、深水排水等场合。

5. 高温离心泵高温离心泵是专门用于输送高温液体的泵。

它通常采用耐高温材料制成，能够承受高温液体的腐蚀和热膨胀。

高温离心泵广泛用于石油化工、电力等行业。

6. 磁力离心泵磁力离心泵使用磁力驱动装置代替了传统的机械轴密封。

它通过磁力耦合将电机的动力传输给泵体，避免了传统离心泵因轴密封失效而产生的泄漏问题。

磁力离心泵适用于输送易燃、易爆、有毒或有腐蚀性的液体。

7. 曲轴离心泵曲轴离心泵是一种通过曲轴驱动叶轮旋转的泵。

它通常由曲轴、连杆、叶轮和泵体组成。

曲轴离心泵适用于输送高粘度液体和含有颗粒的液体，如石油、石油胶体等。

以上是几种常见的离心泵类型，每种类型都具有不同的特点和适用范围。

根据具体的工况和要求，选择合适的离心泵类型可以提高工作效率和泵的寿命。

在实际应用中，还可以根据需要进行泵的组合、串联或并联，以满足更复杂的输送需求。

离心泵作为一种重要的工业设备，在许多领域中都起着不可替代的作用。

一、离心泵的类型
按被输送液体的性质离心泵可分为：
(1) 水泵(B型、D型、sh型)用于输送清水及物理、化学性质类似于水的清洁液体。

(2) 耐腐蚀泵(F型)用于输送酸、碱等腐蚀性液体。

(3) 油泵(Y型)用于输送石油产品。

二、离心泵的选用
(1) 根据被输送液体的性质及操作条件确定离心泵的类型；
(2) 根据流量(一般由生产任务定)及计算管路中所需压头，确定离心泵的型号(从样本或产品目录中选取)；
(3) 若被输送液体的粘度和密度与水相差较大时，应核算离心泵的特性参数：流量、压头和轴功率。

选择离心泵时，可能有几种型号的泵同时满足在最佳范围内操作这一要求，此时，可分别确定各泵的工作点，比较工作点上的效率，择优选取。

离心泵的特点是，送液能力大，流量均匀，但产生的压头不高，且压头随着流量的改变而变化。

关键字：离心泵泵离心泵的类型离心泵的特点
描述：知名离心泵生产厂家长沙宏力泵业有限公司是一家专业从事不锈钢多级泵的水泵类生产和销售企业，公司生产制造各类优质离心泵，公司技术部还提供离心泵的类型、离心泵的特点等知识离心泵知识，为客户提供一流的产品和优质的服务。

卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。

它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。

下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。

1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。

此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。

离心泵的分类x离心泵的分类离心泵是一种重要的流体泵，它可以将较低压力的流体转换为较高压力的流体，在许多领域得到广泛应用。

离心泵可以根据不同的特性、安装位置、使用环境以及工作原理等分为不同的类型。

一、按工作原理分类1. 动力离心泵：这种类型的离心泵是利用外加动力源，如电机、柴油机等，通过轴向传动装置将动力传给转子，从而产生转动，使汽液的流量经过水力学原理而增压。

2. 器皿式离心泵：器皿式离心泵是把离心泵的机体放置在圆形容器中，圆形容器中安装有带有叶片的转轮，利用转轮逐渐变小的容积带动液体压力增大，从而达到增压的作用。

3. 水汽分离式离心泵：水汽分离式离心泵是一种特殊类型的离心泵，它具有水汽分离的功能，可以将水中汽体分离出来，克服了低压液体同时具有水汽分离能力的缺点。

4. 旋流泵：旋流泵是运用旋流原理，将被输送介质进行旋转，形成一个逐渐变小的叶片-空间，从而使介质出口处的压力能够大于入口的压力。

二、按安装位置分类1. 卧式离心泵：卧式离心泵是把离心泵的轴向装置在水平的地面上，垂直于水平方向，方便进出口管道的安装，也是最常用的一种类型的离心泵。

2. 立式离心泵：立式离心泵是把离心泵的轴向装置垂直于地面，便于安装和调试，特别是当液体垂直输送时，它是一个理想的选择，主要应用于进出口液体都在同一水平线上的场合。

三、按使用环境分类1. 腐蚀性介质离心泵：这种离心泵是专门用于输送腐蚀性介质的离心泵，它采用了优质耐酸碱材料制成，具有较高的耐腐蚀性和耐磨性能，能够有效地输送腐蚀性介质，广泛应用于石油、化工等领域。

2. 易燃易爆离心泵：这种离心泵专门用于易燃易爆介质的输送，它可以防止介质在输送过程中的火花爆炸，无毒无害是采用本类泵的最佳选择。

3. 密封离心泵：专门用于输送高温高压介质的密封离心泵，本类泵采用了优质的绝热材料，能够有效地防止介质的泄漏，广泛应用于石油、电力等行业。

离心泵型号一、各类离心泵型号概述离心泵型号种类繁多根据各个工况要求可以分为很多类型的离心泵产品,最常用的离心泵产品属于清水离心泵系列，清水离心泵可以分为单级离心泵和多级离心泵两种离心泵型号，按照结构上区分可分为立式离心泵和卧式离心泵两类，该两款离心泵型号产品主要用于生活供水、工业用水只要是类似与清水的液体都可以输送.单级离心泵主要特点流量由小到大范围比较广泛,多级离心泵特点是扬程较高填补了单级离心泵扬程满足不了使用工况的要求。

输送的液体如果有腐蚀性例如碱性液体各类离心泵型号就得采用不锈钢离心泵系列,如果输送的液体是属于酸性介质得选用氟塑料离心泵产品。

输送的液体里面含有颗粒杂质就的选用排污泵类产品，各种排污泵严格意义上来讲其实也是属于离心泵类产品，因为只要是采用叶轮来把液体送出的泵都是属于离心泵类产品。

二、下面为大家分享最常用几种离心泵型号大全供查阅：1.ISG立式单级离心泵型号、ISW卧式单级离心泵型号大全型号流量扬程m效率%转速r/min电机功率kw汽蚀余量m重量kg m3/h l/sISG15—80 1。

1 0。

3 8.5 26 2900 0。

18 2。

3 171.5 2。

0 0。

42 0.55 87 34 34ISG20-110 1.8 2.5 3。

3 0。

50 0。

69 0。

91 16 15 13.5 2534 352900 0.37 2。

3 25ISG20—160 1.8 2。

5 3.3 0.50 0.69 0.91 333230 19 25 232900 0。

75 2.3 29 ISG25-110 2。

8 4.0 5。

2 0.78 1。

11 1。

44 16 15 13。

5 3442 412900 0。

55 2.3 26ISG25-125 2。

8 4。

0 5.2 0.78 1。

11 1.44 20。

6 20 18 2836 352900 0.75 2.3 28ISG25—125A 2。

离心泵的种类离心泵是一种常见的工业设备，用于将液体从低压区域输送到高压区域。

根据其结构和工作原理的不同，离心泵可以分为多种类型。

本文将介绍几种常见的离心泵。

一、单级离心泵单级离心泵是最简单的一种离心泵。

它由一个离心轮和一个泵壳组成。

当电机带动离心轮旋转时，液体通过泵入口进入泵壳，然后被离心轮的旋转力推向出口。

单级离心泵结构简单、体积小、维护方便，常用于一些小型工业设备和家用水泵中。

二、多级离心泵多级离心泵由多个离心轮组成，每个离心轮都与前一个离心轮串联。

多级离心泵可以将液体的压力逐级提高，使其能够输送到更高的高度或更远的距离。

多级离心泵适用于长距离输送液体的工业场合，如输送石油、天然气等。

三、垂直离心泵垂直离心泵是一种特殊的离心泵，它的电机和泵体是相对垂直排列的。

垂直离心泵常用于需要将液体从低处抽送到高处的场合，如地下水井、地下室排水等。

由于泵体是垂直放置的，所以可以节省空间，并且更容易维护。

四、自吸离心泵自吸离心泵是一种具有自吸功能的离心泵。

它可以在泵体没有液体的情况下自动吸入液体，并实现自动启动。

自吸离心泵常用于一些需要频繁启停或液位变化较大的场合，如清洗设备、灌溉系统等。

五、离心潜水泵离心潜水泵是一种可以潜入液体中工作的离心泵。

它通常由电机、泵体和浮球开关等部件组成。

离心潜水泵可以将液体从深处抽取到地面或其他需要的地方。

它广泛应用于城市供水、农田灌溉等领域。

六、磁力驱动离心泵磁力驱动离心泵是一种采用磁力传动的离心泵。

它的电机和离心轮之间通过磁力耦合器连接，无需机械密封。

磁力驱动离心泵具有密封性能好、无泄漏、无污染等优点，常用于一些对泄漏要求严格的场合，如化工、医药等领域。

以上是几种常见的离心泵类型，它们在不同的工业领域中发挥着重要的作用。

离心泵的种类繁多，每种类型都有其特点和适用范围。

选择合适的离心泵对于工程项目的安全运行和效率提升至关重要。

希望本文对读者对离心泵有所了解，并能在实际应用中做出正确的选择。

离心泵如何选型离心泵是目前最常用的工业泵之一、由于其设计、结构及流动性等性能特点，离心泵适用于很多不同的应用领域，如建筑、能源、石油和化工等。

本文旨在为读者供应关于如何选型离心泵的一些提示和建议。

离心泵的类型离心泵通常被划分为以下两类：•单级离心泵单级离心泵是一种只有一个离心轮和一个泵壳的泵。

它们广泛应用于低流量及中低压的工艺流程。

•多级离心泵多级离心泵由多个离心轮和对应的泵壳构成。

这种泵适用于高压和高流量的应用。

选择离心泵的步骤以下是选择离心泵的步骤：第一步：确定需求在正式开始选择离心泵之前，应当先明确需要的实在性能参数，这些参数通常包括以下几个方面：•流量（Q）：单位时间内通过泵的流体体积。

•扬程（H）：从泵进口到出口的高度差。

•功率（P）：泵的运行功率。

•叶轮直径（D）：泵的叶轮直径（与吸入口处的管径相等）。

当然，依据实在应用情况，还可能需要考虑其他参数，如温度、浓度、粘度等。

第二步：了解工艺参数随着工艺的不断更新和改进，相关的工艺参数也可能随之更改。

因此，了解工艺参数是选择离心泵的另一个紧要步骤。

常见的一些参数如下：•流体的物理性质：比如密度和粘度等。

•流体的化学性质：如流体的腐蚀性、酸碱性等。

•流体中所含的固体颗粒或杂质的大小、形状、颗粒密度和浓度等。

•流体的温度、压力等参数。

第三步：选取离心泵类型在选择离心泵的类型（单级或多级）时，离心泵的吸送本领和扬程是关键考虑因素。

假如您的应用需要高扬程或低流量，则需要使用多级离心泵。

假如您的应用需要低扬程或大流量，则应使用单级离心泵。

同时，应依据工艺参数选择合适的叶轮类型。

对固体颗粒多的介质可选用开叶轮或半开叶轮，对液体或气体类介质可选用闭叶轮。

第四步：选择材质选择离心泵的材质应考虑应用流体的物理、化学特性以及工作条件。

通常情况下，泵壳、叶轮和轴承等零件都会使用不同种类的材料，例如铸铁、不锈钢、镍基合金等。

第五步：依据安装空间选择泵的结构泵的结构和安装方式也应当纳入考虑。
