流化床锅炉主要部件的形式和结构

循环流化床锅炉的结构是什么阀⑦对固体粒子流量进行分配，一部分通过回料器直接送入下炉膛以维持主循环回路固体粒子平衡；另一部分从旋风分离器分离下来的固体粒子通过布置在类似鼓泡床中的外置式换热器④放热后被送入炉膛。

分离后含少量飞灰的干净烟气进入尾部竖井③，经空气预热器和飞灰收集系统，最后由烟囱排入大气。

1.2锅炉整体布置锅炉为单汽包、自然循环、半露天布置的循环流化床锅炉，锅炉整体呈左右对称布置，支吊在锅炉钢架上，采用高温旋风分离器进行气固分离，采用外置换热器控制床温及再热汽温。

本锅炉由五跨组成，第一、二跨布置有主循环回路（炉膛、高温钢板旋风分离器、回料器以及外置式换热器）、冷渣器以及二次风系统等；第三、四跨布置尾部烟道（包括高温过热器、低温再热器以及省煤器）；第五跨为单独布置的回转式空气预热器。

炉膛采用全膜式水冷壁结构，炉膛底部采用裤衩型将下炉膛一分为二。

布风板之下为由水冷壁管弯制围成的水冷风室。

锅炉采用回料器给煤的方式，四个给煤口布置在回料器上，石灰石采用气力输送，8个石灰石给料口布置回料腿上。

在水冷风室之前的两个一次风道内分别布置一台风道点火器，另外在炉膛下部还设置有2×4只不带点火和火检的床上助燃油枪，用于锅炉启动点火和低负荷稳燃。

四台流化床式冷渣器被分为两组布置在炉膛两侧，每台冷渣器有9个排渣口，分别将底渣排到机械除渣系统或地面。

四台高温旋风分离器布置在炉膛两侧的钢架副跨内，在旋风分离器下各布置一台回料器。

由旋风分离器分离下来的物料一部分经回料器直接返回炉膛，另一部分则经过布置在炉膛两侧的外置换热器后再返回炉膛。

外置式换热器内布置有受热面，靠后墙外置式换热器内设置有中温过热器（ITS1和ITS2），可以通过控制其间的固体粒子流量来控制炉膛温度；靠前墙外置式换热器内设置有低温过热器(LTS)和高温再热器（HTR），可以通过控制其间的固体粒子流量来控制再热蒸汽温度。

汽冷包墙包覆的尾部烟道内从上到下依次布置有高温过热器、低温再热器、省煤器。

循环流化床锅炉主要设备概述
涵盖环流流化床锅炉的基本原理，主要结构组件和操作要求等
一、环流流化床锅炉简介
环流流化床锅炉是现今常用的一种节能设备，它有良好的操作和可靠性，广泛用于工业、建筑、农业等领域的能源利用。

本文将对环流流化床锅炉的主要结构设备和操作特性进行介绍。

二、环流流化床锅炉的原理
环流流化床锅炉具有节能高效、热效率高等众多优点，它以空气和燃料的混合物为介质，将燃料的化学能转化成热能，并将其存储在烟道中，从而达到节能高效的目的。

它的原理是：产生的热量从燃烧室输出，经过盘管循环，将热量平稳的传递到烟道，最后存储到烟道中，形成一个热封的环路，当有需要时再取出来，使得热量可以多重循环使用，达到节能高效的效果。

三、环流流化床锅炉的主要设备
1、炉膛：炉膛是环流流化床锅炉的主要的部件之一，它结实耐热，其外壳分为燃烧室、燃烧室间壁、余热室和排烟收集室等。

2、进料器：进料器主要用于将空气和燃料混合物定压入炉膛内燃烧室，使之达到预定的燃烧温度。

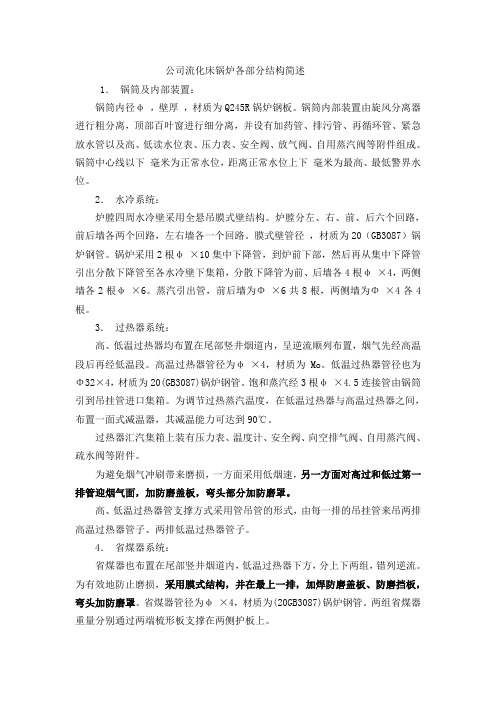

公司流化床锅炉各部分结构简述1．锅筒及内部装置：锅筒内径φ，壁厚，材质为Q245R锅炉钢板。

锅筒内部装置由旋风分离器进行粗分离，顶部百叶窗进行细分离，并设有加药管、排污管、再循环管、紧急放水管以及高、低读水位表、压力表、安全阀、放气阀、自用蒸汽阀等附件组成。

锅筒中心线以下毫米为正常水位，距离正常水位上下毫米为最高、最低警界水位。

2．水冷系统：炉膛四周水冷壁采用全悬吊膜式壁结构。

炉膛分左、右、前、后六个回路，前后墙各两个回路，左右墙各一个回路。

膜式壁管径，材质为20（GB3087）锅炉钢管。

锅炉采用2根φ×10集中下降管，到炉前下部，然后再从集中下降管引出分散下降管至各水冷壁下集箱，分散下降管为前、后墙各4根φ×4，两侧墙各2根φ×6。

蒸汽引出管，前后墙为Φ×6共8根，两侧墙为Φ×4各4根。

3．过热器系统：高、低温过热器均布置在尾部竖井烟道内，呈逆流顺列布置，烟气先经高温段后再经低温段。

高温过热器管径为φ×4，材质为Mo。

低温过热器管径也为Φ32×4，材质为20(GB3087)锅炉钢管。

饱和蒸汽经3根φ×4.5连接管由锅筒引到吊挂管进口集箱。

为调节过热蒸汽温度，在低温过热器与高温过热器之间，布置一面式减温器，其减温能力可达到90℃。

过热器汇汽集箱上装有压力表、温度计、安全阀、向空排气阀、自用蒸汽阀、疏水阀等附件。

为避免烟气冲刷带来磨损，一方面采用低烟速，另一方面对高过和低过第一排管迎烟气面，加防磨盖板，弯头部分加防磨罩。

高、低温过热器管支撑方式采用管吊管的形式，由每一排的吊挂管来吊两排高温过热器管子、两排低温过热器管子。

4．省煤器系统：省煤器也布置在尾部竖井烟道内，低温过热器下方，分上下两组，错列逆流。

为有效地防止磨损，采用膜式结构，并在最上一排，加焊防磨盖板、防磨挡板，弯头加防磨罩。

省煤器管径为φ×4，材质为(20GB3087)锅炉钢管。

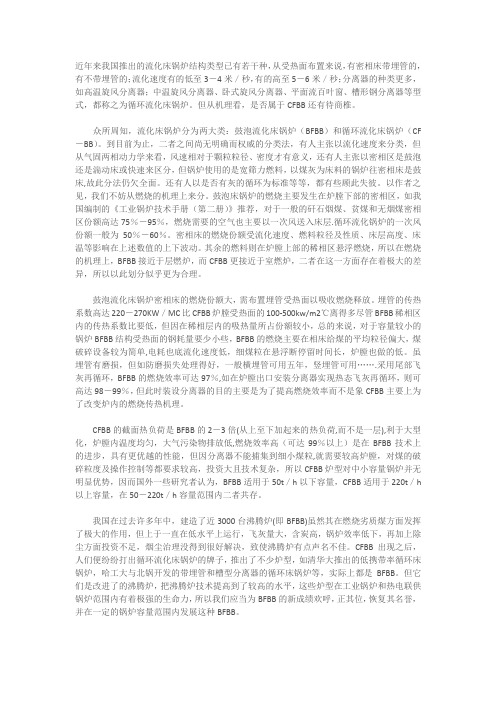

近年来我国推出的流化床锅炉结构类型已有若干种，从受热面布置来说，有密相床带埋管的，有不带埋管的；流化速度有的低至3－4米／秒，有的高至5－6米／秒；分离器的种类更多，如高温旋风分离器；中温旋风分离器、卧式旋风分离器、平面流百叶窗、槽形钢分离器等型式，都称之为循环流化床锅炉。

但从机理看，是否属于CFBB还有待商椎。

众所周知，流化床锅炉分为两大类：鼓泡流化床锅炉（BFBB）和循环流化床锅炉（CF －BB）。

到目前为止，二者之间尚无明确而权威的分类法，有人主张以流化速度来分类，但从气固两相动力学来看，风速相对于颗粒粒径、密度才有意义，还有人主张以密相区是鼓泡还是湍动床或快速来区分，但锅炉使用的是宽筛力燃料，以煤灰为床料的锅炉往密相床是鼓床,故此分法仍欠全面。

还有人以是否有灰的循环为标准等等，都有些顾此失彼。

以作者之见，我们不妨从燃烧的机理上来分。

鼓泡床锅炉的燃烧主要发生在炉膛下部的密相区，如我国编制的《工业锅炉技术手册（第二册）》推荐，对于一般的矸石烟煤、贫煤和无烟煤密相区份额高达75％－95％，燃烧需要的空气也主要以一次风送入床层.循环流化锅炉的一次风份额一般为50％－60％。

密相床的燃烧份额受流化速度、燃料粒径及性质、床层高度、床温等影响在上述数值的上下波动。

其余的燃料则在炉膛上部的稀相区悬浮燃烧，所以在燃烧的机理上，BFBB接近于层燃炉，而CFBB更接近于室燃炉，二者在这一方面存在着极大的差异，所以以此划分似乎更为合理。

鼓泡流化床锅炉密相床的燃烧份额大，需布置埋管受热面以吸收燃烧释放。

埋管的传热系数高达220－270KW／MC比CFBB炉膛受热面的100-500kw/m2℃离得多尽管BFBB稀相区内的传热系数比要低，但因在稀相层内的吸热量所占份额较小，总的来说，对于容量较小的锅炉BFBB结构受热面的钢耗量要少小些，BFBB的燃烧主要在相床给煤的平均粒径偏大，煤破碎设备较为简单,电耗也底流化速度低，细煤粒在悬浮断停留时间长，炉膛也做的低。

循环流化床锅炉结构原理及运行资料讲解一、循环流化床锅炉的结构1.炉膛：炉膛是循环流化床锅炉的燃烧区，通过给燃料和气体供应，将燃料在悬浮状态下燃烧，从而释放热能。

2.燃烧器：燃烧器是燃料进入循环床的通道，它将燃料和氧气混合并点燃，形成高温气流。

3.空气预热器：空气预热器用于对燃烧所需的空气进行预热，以提高燃烧效率，并减少燃料消耗。

4.循环床：循环床由大量细颗粒物质组成，可以是砂、矿渣等，它起到支撑燃料和增大反应面积的作用。

在循环床中，床料循环流动，保持悬浮状态，使燃料充分接触氧气，加快燃烧速度。

5.分离器：分离器用于将循环床中的固体颗粒与燃烧产物分离，确保床料的循环正常进行。

6.尾气换热器：尾气换热器用于回收废气中的热能，并将其传递给水蒸汽，提高锅炉的热效率。

7.省煤器：省煤器用于对锅炉排出的烟气进行冷却，并从中回收热能，用于预热给水，减少燃料的消耗。

8.除尘器：除尘器用于对燃烧产生的烟尘进行收集和过滤，保证热空气的洁净排放。

二、循环流化床锅炉的原理循环流化床锅炉的工作原理是利用气体和固体颗粒的流态化来进行燃烧。

在循环床中，床料被高速空气一同悬浮并形成流化状态，颗粒间相互碰撞并形成干燥、氧化和燃烧等反应过程。

通过床料的循环和燃料的补给，保持循环床内的温度和反应区的平衡。

循环流化床锅炉的燃烧过程主要包括迅速燃烧区、燃烧工质区和氧化还原区。

迅速燃烧区是燃料在高速空气中的氧化和挥发过程，燃料开始燃烧并释放大量热能。

燃烧工质区是氧化剂和燃料完全混合燃烧的区域，燃料被完全氧化，产生大量的热能。

氧化还原区是氧化剂与燃料反应的区域，会产生一些复杂的氧化反应。

三、循环流化床锅炉的运行资料1.安装要求：循环流化床锅炉的安装位置应有良好的通风条件，并与电源、给水、排烟等系统连接良好。

锅炉应安装在水平坚固的基础上，并具备良好的防震措施。

安装完成后，需要对各个系统进行调试，确保锅炉的正常运行。

2.运行参数：循环流化床锅炉的运行参数包括供热温度、供热压力、燃料含硫量、床温、床压等。

循环流化床锅炉结构循环流化床锅炉是一种新型的锅炉，其结构主要由锅炉本体、循环系统、燃烧系统、除尘系统和自动控制系统组成。

锅炉本体是循环流化床锅炉的主要部分，其结构由水冷壁、蒸汽冷却壁、底部风室、上部风室、分隔板等组成。

水冷壁和蒸汽冷却壁是防止高温气体对锅炉本体造成损害的重要组成部分。

底部风室和上部风室是循环流化床锅炉中的两个重要区域，其中底部风室主要用于供气，上部风室则用于收集尾气。

分隔板则用于将循环流化床分为两个区域，以便更好地控制循环流化床内的气体流动。

循环系统是循环流化床锅炉中最为重要的一个组成部分，其结构由循环泵、管道和回转器等组成。

循环泵主要用于将固体颗粒物料从回转器中抽出，并通过管道输送到再生器中，完成固体颗粒物料的再生。

回转器则用于改变固体颗粒物料的运动方向，以便更好地实现循环流化床内的气体流动。

燃烧系统是循环流化床锅炉中另一个重要的组成部分，其结构由燃烧室、喷嘴和点火器等组成。

燃烧室主要用于将固体颗粒物料与空气混合并进行燃烧，喷嘴则用于将固体颗粒物料输送到燃烧室中进行燃烧，点火器则用于点火。

除尘系统是循环流化床锅炉中另一个重要的组成部分，其结构由除尘器和脱硫设备等组成。

除尘器主要用于对废气进行除尘处理，脱硫设备则用于对废气进行脱硫处理。

自动控制系统是循环流化床锅炉中最为关键的一个组成部分，其结构由控制柜、传感器和执行机构等组成。

控制柜主要用于对循环流化床锅炉进行自动控制，传感器则用于对循环流化床锅炉内的气体流动、温度和压力等参数进行监测，执行机构则用于根据控制柜的指令对循环流化床锅炉进行操作。

总之，循环流化床锅炉结构复杂，但其各个组成部分的协同作用使其具有高效、节能、环保等优点，在工业生产中得到广泛应用。
