高中物理人教版选修3选修3-2第五章第1节交变电流D卷(练习)

人教版物理选修3-2第五章交变电流章末测试卷三一、单选题(共30分)1．(本题3分)如图所示为一交变电流的图象，则该交变电流的有效值为多大（）A．I0B．32I0C．02+I0D．022．(本题3分)如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO’匀速转动，从某时刻开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示，若线圈匝数N=100匝，外接电阻R=70Ω，线圈电阻r=10Ω，则下列说法正确的是（）A．通过线圈的最大电流为1.25A B．线圈的角速度为50rad/sC．电压表的示数为502V D．穿过线圈的最大磁通量为2πWb3．(本题3分)如图所示，矩形闭合导线框abcd处于水平方向的匀强磁场中，线框绕垂直于磁场方向的轴OO′匀速转动，并与理想变压器原线圈相连，变压器副线圈接有一只“11V，33W”的灯泡.当灯泡正常发光时，变压器输入电压u=33√2cos10πt(V).下列说法正确的是（）A．图示位置可能是计时起点B．图示位置通过线框的磁通量变化率最小C．变压器原、副线圈匝数之比为3√2:1D．电流表A的示数为√2A4．(本题3分)如图所示，电阻不计面积为S的矩形线圈在匀强磁场B中绕垂直于磁场的轴以角速度ω匀速转动，t＝0时刻线圈平面与磁场垂直，产生e＝2202sin100πtV的正弦交流电，理想变压器的原、副线圈匝数比为10:1，灯泡的电阻R L＝10Ω(不考虑电阻的变化)，C为电容器，L为直流电阻不计的自感线圈，刚开始开关S断开，下列说法正确的是()A．线圈从t＝0时刻到转过180°的过程中矩形线圈的磁通量变化量为零B．交流电压表的示数为202VC．闭合开关S后，电阻R上不产生焦耳热D．灯泡的功率小于48.4W5．(本题3分)远距离输电线路的示意图如图所示，若发电机的输出电压不变，那么当用户用电的总功率增大时，下列说法错误的是（）A．升压变压器的原线圈中的电流变大B．升压变压器的输出电压升高C．降压变压器的输出电压降低D．输电线上损失的功率增大6．(本题3分)如图所示,某小型发电站发电机输出的交变电压为500V,输出的电功率为50kW,用电阻为3Ω的输电线向远处输电,要求输电线上损失的功率为输电功率的0.6% ,则发电站要安装一升压变压器,到达用户再用降压变压器变为220V供用户使用(两个变压器均为理想变压器)．对整个输电过程,下列说法正确的是()A．升压变压器的匝数比为1:100B．输电线上的电流为100AC．输电线上损失的功率为300WD．降压变压器的输入电压为4700V7．(本题3分)当交流发电机的转子线圈平面与磁感线平行时，电流方向如图所示，当转子线圈平面旋转到中性面位置时（）A ．线圈中的感应电流最大，方向将不变B ．线圈中的感应电流最大，方向将改变C ．线圈中的感应电流等于零，方向将不变D ．线圈中的感应电流等于零，方向将改变8．(本题3分)如图所示，边长为L=0.2 m 的正方形线圈abcd ，其匝数n=10，总电阻为r=2Ω，外电路的电阻为R=8Ω，ab 的中点和cd 的中点的连线OO'恰好位于匀强磁场的边界线上，磁场的磁感应强度B=1T ，若线圈从图示位置开始计时，以角速度ω= 2 rad/s 绕OO'轴匀速转动．则以下判断中正确的是（ ）A ．闭合电路中感应电动势的瞬时表达式e=0.8sin 2tB ．从t=0到t=4π 时间内，通过R 的电荷量q=0.02C C ．从t=0到t=4π时间内，电阻R 上产生的热量为Q = 3.2π×10-4J D ．在t=4π时刻，磁场穿过线圈的磁通量为零，此时线圈中的磁通量随时间变化最慢 9．(本题3分)如图，理想变压器原、副线圈的匝数比为2∶1，原线圈一侧接一输出电压恒为U 1的正弦交流电源，电阻R 1，R 2，R 3，R 4的阻值相等。

交变电流【同步导学】1. 正弦交流电的产生如图1所示，设矩形线圈abcd 以角速度ω绕oo ' 轴、从线圈平面跟磁感线垂直的位置开始做逆时针方向转动．此时，线圈都不切割磁感线，线圈中感应电动势等于零．经过时间t 线圈转过ωt 角，这时ab 边的线速度v 方向跟磁感线方向夹角等于ωt ，设ab 边的长度为l ，bd 边的长度为l'，线圈中感应电动势为t l Bl e ωωsin 22'=。

当线圈转过T /4时间，线圈平面转到跟磁感线平行的位置，ωt =π/2，sin ωt =1，ab 边和cd 边都垂直切割磁感线，线圈中感应电动势最大，用E m 来表示，E m =N BS ω．则线圈经过任意位置时，感应电动势的瞬时值：e =E m sin ωt ，可见，线圈里产生的感应电动势是按正弦规律变化的。

2．中性面当线圈转动至线圈平面垂直于磁感线位置时，各边都不切割磁感线，线圈中没有感应电流，这个特定位置叫做中性面。

应注意：①中性面在垂直于磁场位置。

②线圈通过中性面时，穿过线圈的磁通量最大。

③线圈平面通过中性面时感应电动势为零。

④线圈平面每转过中性面时，线圈中感应电流方向改变一次，转动一周线圈两次通过中性面，一周里线圈中电流方向改变两次。

例1 如图4所示，100匝的线框abcd 在图示磁场（匀强磁场）中匀速转动，角速度为ω，其电动势的瞬时值为100cos 100e t π=V ，那么：（1）感应电动势的最大值为多少？穿过线框的最大磁通量为多少？（2）当从图示位置转过60 角时线圈中的感应电动势为多少？此时穿过线圈的磁通量的变化率为多少？（3）在线圈转过60°的过程中，线圈中感应电动势的平均值多大？例2 如图所示，长直导线右侧的矩形线框abcd 与直导线位于同一平面，当长直导线中的电流发生如图所示的变化时（图中所示电流方向为正方向），线框中的感应电流与线框受力情况为 （ ）A ． t 1到t 2时间内，线框内电流的方向为abcda ，线框受力向右B ． t 1到t 2时间内，线框内电流的方向为abcda ，线框受力向左C ．在t 2时刻，线框内电流的方向为abcda ，线框受力向右D ．在t 3时刻，线框内无电流，线框不受力【同步检测】1、关于交变电流与直流电的说法中，正确的是（ ）A 、如果电流大小做周期性变化，则一定是交变电流B 、直流电的大小可以变化，但方向一定不变C 、交变电流一定是按正弦或余弦规律变化的D 、交变电流的最大特征就是电流的方向发生周期性变化 2、矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是（ ） A 、穿过线圈的磁通量最大，线圈中的感应电动势最大 B 、穿过线圈的磁通量等于零，线圈中的感应电动势最大 C 、穿过线圈的磁通量最大，线圈中的感应电动势等于零 D 、穿过线圈的磁通量等于零，线圈中的感应电动势等于零3、线圈平面与中性面开始计时，在正弦交流电在一个周期内，关于线圈中的感应电动势和感应电流，下列说法正确的是（ ）A 、方向改变一次，大小不断变化，出现一次最大值B 、方向改变两次，大小不断变化，出现一次最大值C 、方向改变一次，大小不断变化，出现两次最大值D 、方向改变两次，大小不断变化，出现两次最大值4、一个矩形线圈在匀强磁场中转动产生变流电压为100u t π=V ，则（ ） A 、它的频率是50Hz B 、当t=0时，线圈平面与中性面重合 C 、电压的平均值是220V D 、当t=1/200 s 时，电压达到最大值5、交流发电机工作时的电动势的变化规律为sin m e E t ω=，如果转子的转速n 提高1倍，其它条件不变，则电动势的变化规律将变化为（ ）A 、sin 2m e E t ω=B 、2sin 2m e E t ω=C 、2sin 4m e E tω= D 、2sin m e E tω=6、一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势随时间的变化如图所示，则下列说法正确的是（ ）A 、ｔ1时刻通过线圈的磁通量为零B 、ｔ2时刻通过线圈的磁通量最大C 、ｔ3时刻通过线圈的磁通量的变化率的绝对值最大D 、 当变化方向时，通过线圈的磁通量的绝对值最大7、一矩形线圈在匀强磁场中匀速转动时，产生的感应电动势最大值为50V ，那么该线圈如图所示位置转过30º时，线圈中的感应电动势大小为（ ）A 、50VB 、VC 、25VD 、10V8、一正弦交流电的电动势220sin 100e t π=V ，若将它加在阻值为100Ω的电阻两端（电源内阻不计），则下列说法中，错误的是（ ）A 、电流的瞬时值为 2.2sin 100i t π= AB 、电流的最大值为2.2AC 、流过电阻的电流是恒定的D 、流过电阻的电流是变化的，但不是按正弦规律变化的 10、如图平行金属板间有一静止的正电粒子，若两板间加电压u=Umsin ωt ，则粒子的 （ ） A ．位移一定按正弦规律变化 B ．速度一定按正弦规律变化 C ．加速度一定按正弦规律变化 D ．粒子在两板间作简谐振动9、如图（甲）所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO ’与磁场边界重合。

一、交变电流【学习重点】重点是交变电流产生分析及变化规律的推导；【学习难点】难点是交变电流的变化规律及应用【学习过程】问题一交变电流（1）________随时间做_________变化的电流叫做交变电流，简称交流；（2）________不随时间变化的电流称为直流；（3）________和_______都不随时间变化的电流叫做_________电流；练习：如图所示的的几种电流随时间变化的图线中，属于交变电流的是_______，属于正弦式交变电流的是______。

问题二交变电流的产生如图5－1－1所示为矩形线圈在匀强磁场中匀速转动的四个过程：1．过程分析2．结论：（1）在线圈转动时，磁通量最大时，磁通量的变化率__________；磁通量为0时，磁通量变化率_______；感应电动势的大小由_____________________决定，与___________无关。

（2）中性面：_______________________________，如图有________、_________位置；磁通量的变化率____________感应电动势e ＝________，_______感应电流感应电流方向________，线圈转动一周，感应电流方向改变______次(3线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为 ，磁通量的变化率 ，感应电动势、感应电流均 ，电流方向 . 问题三 交变电流的变化规律● 推导：从中性面计时，t 时刻线圈中的感应电动势e 的推导： 1、 线圈转过的角度为 θ =__________2、 ab 边的线速度跟磁感线方向的夹角为______________3、 ab 边的线速度大小_______________4、 ab 边产生的感应电动势e ab =_____________________________5、 线圈产生的电动势e =_____________________________6、 N 匝线圈产生的电动势e =_____________________________ ● 结论：（1） 交流电的电动势按正弦规律变化；（2） 当θ =90°，即线圈处于__________位置时，电动势最大，即电动势的峰值E m =_____________ （3） 交变电流的电动势随时间变化规律为 （4） 当负载为电灯等纯电阻用电器时：①电流按正弦规律为______________________________ ②电压按正弦规律变化____________________________特点【范例精析】 例1、矩形线圈在匀强磁场中匀速转动，在线圈平面经过中性面瞬间： A.线圈平面与磁感线平行；B.通过线圈的磁通量最大；C.线圈中的感应电动势最大；D.线圈中感应电动势的方向突变。

第一节交变电流基础夯实1．如下图所示图象中属于交流电的有()答案：ABC解析：图A、B、C中e的方向均发生了变化，故它们属于交流电．正确答案为A、B、C.点评：判断电流为交变电流还是直流电就看方向是否变化．如D 选项，尽管大小随时间变化的图象与A相似，但因其方向不变，仍是直流电．2．(2011·山东曲阜一中高二期末)关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()A．线圈每经过中性面一次，感应电流方向改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电流和感应电动势方向都要改变一次D．线圈转动一周，感应电流和感应电动势方向都要改变一次答案：C3．(2011·泉州模拟)如图所示，面积均为S的线圈均绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsinωt的图是()答案：A解析：线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsinωt，由这一原则判断，A图中感应电动势为e＝BSωsinωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．4．矩形线圈在磁场中匀速转动时，产生的感应电动势最大值为50V，那么该线圈由图所示位置转过30°，线圈中的感应电动势大小为()A．50V B．253VC．25V D．10V答案：B解析：由题示条件知：交变电流瞬时值表达式为e＝50cosωt＝50cosθ，当θ＝30°时，e＝253V，B对．5．(2010·嘉兴高二检测)一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO ′匀速转动，线圈平面位于如图2甲所示的匀强磁场中．通过线圈的磁通量Φ随时间t 的变化规律如图乙所示，下列说法正确的是( )A ．t 1、t 3时刻通过线圈的磁通量变化率最大B ．t 1、t 3时刻线圈中感应电流方向改变C ．t 2、t 4时刻线圈中磁通量最大D ．t 2、t 4时刻线圈中感应电动势最小答案：B解析：t 1、t 3时刻通过线圈的磁通量Φ最大，磁通量变化率ΔΦΔt＝0，此时感应电动势、感应电流为零，线圈中感应电流方向改变，A 错误，B 正确；t 2、t 4时刻线圈中磁通量为零，磁通量的变化率最大，即感应电动势最大，C 、D 错误．6．如图所示，矩形线圈abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时的电流的方向相同，都是a→b→c→d D．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力答案：A解析：产生正弦交变电流的条件是轴和磁感线垂直，与轴的位置和线框形状无关，转到图示位置时产生的电动势E上具有最大值E m＝nBSω由欧姆定律I＝ER总可知此时I相等，故A对，B错．由右手定则可知电流为a→d→c→b，故C错．cd边受的安培力F＝BL cd I，故F一样大，D错．7．一台发电机产生正弦式电流，如果e＝400sin314t(V)，那么电动势的峰值是多少，线圈匀速转动的角速度是多少，如果这个发电机的外电路只有电阻元件，总电阻为2kΩ，写出电流瞬时值的表达式．答案：400V100π rad/s i＝0.2sin314t(A)解析：根据电动势的瞬时值表达式可知电动势的峰值：E m＝400V线圈的角速度：ω＝314rad/s＝100πrad/s由欧姆定律：I m＝E mR＝0.2A所以电流瞬时值表达式为i＝0.2sin314t(A)能力提升1．(2011·厦门模拟)处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直，在t＝0时刻，线圈平面与纸面重合(如图所示)，线圈的cd边离开纸面向外运动，若规定由a→b→c→d→a方向的感应电流方向为正，则能反映线圈中感应电流I随时间t变化的图象是图中的()答案：C解析：分析交变电流的图象问题应注意图线上某一时刻对应线圈在磁场中的位置，将图线描述的变化过程对应到线圈所处的具体位置是分析本题的关键，线圈在图示位置时磁通量为零，但感应电流为最大值；再由楞次定律可判断线圈在转过90°的过程中，感应电流方向为正，故选项C正确．2．(2011·金华十校高二期末)如图一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e随时间t的变化如图，下列说法中正确的是()A．t1时刻通过线圈的磁通量为零B．t2时刻线圈位于中性面C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当e变化方向时，通过线圈的磁通量最大答案：D解析：t1、t3时刻感应电动势为零，线圈位于中性面位置，所以穿过线圈的磁通量最大，磁通量的变化率为零，A，C错误；t2时刻感应电动势最大，线圈位于中性面的垂面位置，穿过线圈的磁通量为零，B错误；由于线圈每经过一次中性面时，穿过线圈的磁通量的绝对值最大，e变换方向，所以D正确．3．(2010·天津一中高二期中)如图甲所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，直角扇形导线框绕垂直于纸面的轴O 以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点．那么，在图乙中能正确表明线框转动一周感应电流变化情况的是()图甲图乙答案：A4．(2011·南昌模拟)如图所示，矩形线圈abcd放在匀强磁场中，边ad在轴OO′上，若线圈绕轴匀速转动，产生的交流电动势e＝E m sinωt，如果将其转速增加一倍，其他条件保持不变，则电动势的表达式为()A ．e ＝2E m sin ωtB ．e ＝2E m sin2ωtC ．e ＝E m sin ωtD ．e ＝E m sin2ωt答案：B解析：设原来转速为n ，则角速度ω＝2πn ，感应电动势的峰值E m ＝NBSω当转速增加一倍，即为2n 时，其角速度ω′＝2π×2n ＝2ω 此时，感应电动势的峰值E ′m ＝NBS ·2ω＝2E m ，可见，此时电动势e ＝E m ′sin ω′t ＝2E m sin2ωt ，故选项B 正确．5．在两块金属板上加交变电压U ＝U m sin 2πTt ，当t ＝0时，板间有一个电子正好处于静止状态，下面关于电子以后运动情况的判断哪些是正确的( )A ．t ＝T 时，电子回到原出发点B ．电子始终向一个方向运动C ．t ＝T 2时，电子将有最大速度 D ．t ＝T 2时，电子的位移最大答案：BC解析：本题考查了带电粒子在交变电压所产生的交变电场中的运动问题．分析带电粒子的运动性质应从粒子运动的速度方向与受力方向的关系入手，二者同向，则粒子加速；反向，则粒子减速运动．电子在电场中受到变化的电场力的作用F ＝Eq ，电压变，故场强变．在第一个半周期内电子从静止开始作正向变加速运动，第二个半周期内作正向的变减速运动，一个周期结束时电子速度恰减为零．如此电子一直向一个方向运动，在t ＝(2k ＋1)T 2(k ＝0,1,2……)时刻速度是最大值．6．发电机的转子是匝数为100匝，边长为20cm 的正方形线圈，将它置于磁感应强度B ＝0.05T 的匀强磁场中，绕着垂直于磁场方向的轴以ω＝100πrad/s 的角速度转动，当线圈平面跟磁场方向垂直时开始计时．线圈和外电路的总电阻R ＝10Ω.(1)写出交变电流瞬时值表达式；(2)线圈从计时开始，转过π3过程中通过线圈某一截面的电荷量为多少？答案：(1)i ＝2πsin100πtA (2)1×10－2C解析：感应电动势最大值为E m ＝nBSω.E m ＝100×0.05×0.2×0.2×100πV ＝20πVI m ＝20πRA ＝2πA ， ∴i ＝I m sin ωt ＝2πsin100πt A(2)线圈从计时开始，转过π3过程中通过线圈某一截面的电荷量q ＝I t ＝n ΔΦΔtR t ＝n ΔΦR .从中性面计时，转过π3，如图所示．ΔΦ＝BΔS＝BS(1－sin30°)＝12 BSq＝nBS2R＝100×0.05×0.2×0.220C＝0.220C＝1×10－2C.。

【知识概要】一、传感器：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等_________量，并能把它们按照一定的规律转换为电压、电流等________量，或转换为电路的通断。

把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

传感器一般由敏感元件和输出部分组成，通过敏感元件获取外界信息并转换_______信号，通过输出部分输出，然后经控制器分析处理。

常见的传感器有：__________、____________、_____________、___________、力传感器、气敏传感器、超声波传感器、磁敏传感器等。

二、常见传感器元件：（1）光敏电阻：光敏电阻的材料是一种半导体，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性能变好，光敏电阻能够把__________这个光学量转换为电阻这个电学量。

它就象人的眼睛，可以看到光线的强弱。

（2）金属热电阻和热敏电阻：金属热电阻的电阻率随温度的升高而_________，用金属丝可以制作___________。

它能把___________这个热学量转换为________这个电学量。

热敏电阻的电阻率则可以随温度的升高而_______或_________。

与热敏电阻相比，金属热电阻的___________好，测温范围___________，但_____________较差。

（3）电容式位移传感器能够把物体的__________这个力学量转换为______这个电学量。

（4）霍尔元件能够把_______________这个磁学量转换为电压这个电学量【课堂例题】例1．如图－3所示，将万用表的选择开关置于“欧姆”挡，再将电表的两支表笔与一热敏电阻Rt的两端相连，这时表针恰好指在刻度盘的正中间。

若往Rt上擦一些酒精，表针将向_____________（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向______________（填“左”或“右”）移动。

第五章交变电流第一节交变电流同步练习一、单选题1.小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示，此线圈与一个R=10Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是（）A. 该交流电压瞬时值的表达式u=100sin（25πt）VB. 该交流电的频率为50HzC. 该交流电的电压的有效值为100D. 若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率是50W2.某线圈在匀强磁场中匀速转动，穿过它的磁通量φ随时间的变化规律如图所示，那么在图中（）A. t1时刻，穿过线圈磁通量的变化率最大B. t2时刻，穿过线圈的磁通量变化率为零C. t3时刻，线圈中的感应电动势达最大值D. t4时刻，线圈中的感应电动势达最大值3.单匝矩形线圈abcd边长分别为l1和l2，在匀强磁场中可绕与磁场方向垂直的轴OO′匀角速转动，转动轴分别过ad边和bc边的中点，转动的角速度为ω．磁场的磁感应强度为B．图为沿转动轴OO′观察的情况，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ，此时线圈中产生的感应电动势的瞬时值为（）A. 2Bl1l2ωcosθB. 3Bl1l2ωsinθC. Bl1l2ωcosθD.Bl1l2ωsinθ4.如图甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda方向为电流正方向，则下列说法正确的是（）A. 乙图中ab时间段对应甲图中A至B图的过程B. 乙图中bc时间段对应甲图中C至D图的过程C. 乙图中d时刻对应甲图中的D图D. 若乙图中d处是0.02 s，则1 s内电流的方向改变50次5.一矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是（）A. 在中性面时，通过线圈的磁通量最小B. 在中性面时，磁通量的变化率最大，感应电动势最大C. 线圈通过中性面时，电流的方向发生改变D. 穿过线圈的磁通量为零时，感应电动势也为零6.矩形线框垂直于匀强磁场且位于线框平面的轴匀速转动时产生交变电流，下列说法正确的是（）A. 当线框位于中性面时，线框中感应电动势最大B. 当穿过线框的磁通量为零时，线框中感应电动势为零第1页，共9页C. 每当线框掠过中性面时，感应电动势和感应电流方向就改变一次D. 线框经过中性面时各边切割线的速度为零7.线圈的匝数为100匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈磁通量随时间的变化规律如图所示．下列结论正确的是（）A. 在t=0 s和t=0.2s时，线圈平面和磁场垂直，电动势最大B. 在t=0.1s和t=0.3 s时，线圈平面和磁场垂直，电动势为零C. 在t=0.2s和t=0.4s时电流改变方向D. 在t=0.1s和t=0.3 s时，线圈切割磁感线的有效速率最大二、多选题8.在匀强磁场中，一矩形金属线框在匀强磁场中绕与磁感线垂直的转动轴匀速转动，如图甲所示，产生的交变电动势随时间变化的规律如图乙所示，则下列说法正确的是（）A. t=0.01s时穿过线框的磁通量最小B. t=0.01s时穿过线框的磁通量变化率最大C. 该线框匀速转动的角速度大小为100πD. 电动势瞬时值为22V时，线圈平面与中性面的夹角可能为45°9.如图矩形线圈面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻R．在线圈由图示位置转过90°的过程中（）A. 磁通量的变化量△φ=nBSB. 平均感应电动势=C. 通过电阻的电量为D. 电阻R产生的焦耳热Q=10.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示，已知发电机线圈内阻为5.0Ω接一只电阻为95.0Ω如图乙所示，则正确的是（）A. 周期为0.02sB. 电路中的电压表的示数为220VC. 该交变电动势的瞬时值表达式为e =220sin（100πt）D. 发电机线圈内阻每秒钟产生的焦耳热为20J11.如图所示，发电机的矩形线圈面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动．从图示位置开始计时，下列判断正确的是（）A. 此时穿过线圈的磁通量为NBS，产生的电动势为零B. 线圈产生的感应电动势的瞬时值表达式为e=NBSωsinωtC. P向下移动时，电流表示数变小D. P向下移动时，发电机的电功率增大12.单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，如线圈所围面积里的磁通量随时间变化的规律如图所示，则线圈中（）A. 0时刻感应电动势最大B. 0.05s时感应电动势为零C. 0.05s时感应电动势最大D. 0～0.05s这段时间内平均感应电动势为0.4V13.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，当线框的转速为n1时，产生的交变电动势的图线为甲，当线框的转速为n2时，产生的交变电动势的图线为乙．则（）A. t=0时，穿过线框的磁通量均为零B. 当t=0时，穿过线框的磁通量变化率均为零C. n1：n2=3：2D. 乙的交变电动势的最大值是V三、计算题14.如图所示，在磁感应强度B=0.2T的水平匀强磁场中，有一边长为L=10cm，匝数N=100匝，电阻r=1Ω的正方形线圈绕垂直于磁感线的OO′轴匀速转动，转速n =r/s，有一电阻R=9Ω，通过电刷与两滑环接触，R两端接有一理想电压表，求：（1）若从线圈通过中性面时开始计时，写出电动势瞬时植表达式；（2）求从中性面开始转过T时的感应电动势与电压表的示数；（3）在1分钟内外力驱动线圈转动所作的功．第3页，共9页15.如图所示，线圈abcd的面积是0.05m2，共200匝；线圈总电阻r=1Ω，外接电阻R=9Ω，匀强磁场的磁感应强度B=T，线圈以角速度ω=100πrad/s匀速转动．（1）若线圈经图示位置时开始计时，写出线圈中感应电动势瞬时值的表达式；（2）求通过电阻R的电流有效值．16.如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50rad/s 的角速度匀速转动，线圈和外部20Ω的电阻R相接．求：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式（2）电键S合上时，电压表和电流表示数；（3）通过电阻R的电流最大值是多少；（4）电阻R上所消耗的电功率是多少．答案和解析【答案】1. D2. D3. D4. B5. C6. C7. B8. CD9. BCD10. AC11. BD12. ABD13. BCD14. 解：（1）角速度ω=2πn=200rad/s电动势的最大值E m=NBSω=100×0.2×0.12×200=40V表达式e=E m sinωt=40sin200t（V）（2）电压有效值E =V电压表示数U ==18V从中性面开始转过T时的感应电动势e =40×sin（3）外力做的功转化为电能W=EIt=E=4800J答：（1）若从线圈通过中性面时开始计时，电动势瞬时植表达式为e=40sin200t（V）；（2）从中性面开始转过T 时的感应电动势为V，电压表的示数为18V；（3）在1分钟内外力驱动线圈转动所作的功为4800J．15. 解：（1）感应电动势最大值为E m=NBS ω=200××0.05×100πV=1000V由于从中性面开始计时，则瞬时值表达式为：e=E m sin（ωt）=1000sin（100πt）V（2）流过电阻R的最大电流I m ===100A通过电阻R的电流有效值I ===50A．答：（1）若线圈经图示位置开始计时，线圈中感应电动势瞬时值的表达式是e=1000sin（100πt）V；（2）通过电阻R的电流有效值是50A．16. 解：（1）产生的感应电动势的最大值为瞬时表达式为闭合s 时，有闭合电路的欧姆定律可得电压为U=IR=40V（3）通过R 的电流最大值为（4）电阻R上所消耗的电功率P= IU=2×40 W=80 W．答：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式为（2）电键S合上时，电压表和电流表示数分别为40V，2A；（3）通过电阻R 的电流最大值是（4）电阻R上所消耗的电功率是80W【解析】1. 解：A、由图象可知交变电流的周期T=0.04s ，角速度，频率f =Hz，故该交流电压瞬时值的表达式u=100sin（50πt）V，故AB错误；第5页，共9页C、该交流电的电压的有效值为，故C错误；D、若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率为：P=，故D正确故选：D从图象中可以求出该交流电的最大电压以及周期等物理量，然后根据最大值与有效值以及周期与频率关系求解．本题考查了交流电最大值、有效值、周期、频率等问题，要学会正确分析图象，从图象获取有用信息求解．2. 解：A、t1时刻，磁通量最大，磁通量的变化率为零，t2时刻磁通量为零，磁通量的变化率最大．故AB 错误．C、t3时刻，磁通量最大，磁通量的变化率为零，则感应电动势为零．故C错误．D、t4时刻磁通量为零，磁通量的变化率为最大，则感应电动势最大．故D正确．故选：D．感应电动势的大小与磁通量的变化率成正比，磁通量φ随时间的变化图线的斜率反映感应电动势的大小．解决本题的关键知道感应电动势与磁通量变化率的关系，知道图线的斜率反映感应电动势的大小．3. 解：矩形线圈在匀强磁场中做匀角速转动，产生交流电，感应电动势的最大值为：E m=nBSω=nBL1L2ω根据电动势的瞬时值表达式：e=E m sinωt，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ时，θ=ωt；此时线圈中产生的感应电动势的瞬时值为：e=Bl1l2ωsinθ．故选：D发电机产生正弦式交变电流，根据公式E m=nBSω求解最大电动势，根据电动势的瞬时值表达式：e=E m sinωt，即可得出结论．本题关键是记住交流电最大值表达式E m=nBSω，然后结合电动势的瞬时值表达式即可．4. 解：从线圈转过中性面的位置开始计时，所以电流在开始时为0；线圈在匀强磁场中绕轴逆时针匀速转动时，切割磁感线，产生电流，根据右手定则可以判定；A、乙图中ab，感应电流为正方向，且大小在减小，根据楞次定律，则有：感应电流方向abcda，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中B至C图的过程，故A错误；B、乙图中bc，感应电流为负方向，且大小在增大，根据楞次定律，则有：感应电流方向adcba，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中C至D图的过程，故B正确；C、乙图中d时刻，感应电流为零，则磁通量的变化率最小，即磁通量最大，且电流有负变为零，故对应A 图，故C错误；D、若乙图中D等于0.02s，则周期为0.02s，则交流电的频率为50Hz，而一个周期内电流方向改变两次，所以1s内电流的方向改变了100 次；故D错误；故选：B．该位置的磁通量最大，感应电流为0，是中性面．矩形线圈在匀强磁场中绕轴匀速转动时，在线圈中产生正弦交流电该题考查交流电的产生、中性面与交流电的图象，要明确线圈的转动图象与交流电的瞬时电动势的图象之间的关系．5. 解：A、在中性面时，线圈与磁场垂直，磁通量最大．故A错误．B、在中性面时，没有边切割磁感线，感应电动势为零．故B错误．C、线圈每次通过中性面，电流的方向均会发生改变；故C正确；D、穿过线圈的磁通量为零时，线圈与磁场平行，有两边垂直切割磁感线，感应电动势最大．故D错误．故选：C．矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式电流．在中性面时，线圈与磁场垂直，磁通量最大，感应电动势为零．线圈每通过中性面一次，电流方向改变一次．本题考查正弦式电流产生原理的理解能力，抓住两个特殊位置的特点：线圈与磁场垂直时，磁通量最大，感应电动势为零；线圈与磁场平行时，磁通量为零，感应电动势最大．6. 解：A、在中性面时感应电流为零，感应电动势为零，线圈与磁场垂直，磁通量最大．故A错误；B、当穿过线框的磁通量为零时，线框中感应电动势最大；故B错误；C、每当线框掠过中性面时，感应电动势和感应电流方向就改变一次；故C正确；D、左右两边要切割磁感线的速度不为零，但由于相互抵消而使磁通量为零；故D错误；故选：C．线圈在匀强磁场中匀速转动产生正弦交变电流，由电流图象读出感应电流的变化．由欧姆定律得知感应电流与感应电动势成正比，由法拉第电磁感应定律得知，感应电动势与磁通量的变化率成正比，当线圈磁通量最大时，感应电动势为零；而当线圈的磁通量为零时，感应电动势最大．本题考查理解正弦交变电流与磁通量关系的能力及把握电流的变化与线圈转过的角度的关系的能力．比较简单．7. 解：A、在t=0 s和t=0.2 s时，磁通量最最小，线圈位于与中性面垂直位置，感应电动势最大，故A错误；B、在t=0.1 s和t=0.3 s时，磁通量最大，线圈位于中性面位置，感应电动势为零，故B正确；C、在t=0.2s和t=0.4s时，磁通量最最小，线圈位于与中性面垂直位置，电流方向没有发生变化，故C错误；D、在在t=0.1s和t=0.3 s时，磁通量最大，线圈处于中性面位置，感应电动势为零，故磁通量变化率为零，线圈切割磁感线的有效速率最小，故D错误；故选：B．交变电流产生过程中，线圈在中性面上时，穿过线圈的磁通量最大，感应电动势最小，线圈与中性面垂直时，通过的磁通量最小，电动势为大；结合Φ-t图象分析答题．要掌握交流电产生过程特点，特别是两个特殊位置：中性面和垂直中性面时，掌握电流产生过程即可正确解题．8. 解：A、由图象知：t=0.01s时，感应电动势为零，则穿过线框的磁通量最大，变化率最小，故AB错误；C、由图象得出周期T=0.02s，所以ω==100πrad/s，故C正确D、当t=0时，电动势为零，线圈平面与磁场方向垂直，故该交变电动势的瞬时值表达式为e=311sin（100πt）V，电动势瞬时值为22V时，代入瞬时表达式，则有线圈平面与中性面的夹角正弦值sinα=，所以线圈平面与中性面的夹角可能为45°，故D正确；故选：CD．从图象得出电动势最大值、周期，从而算出频率、角速度；磁通量最大时电动势为零，磁通量为零时电动势最大本题考查了对交流电图象的认识，要具备从图象中获得有用信息的能力，并掌握有效值与最大值的关系．9. 解：A、图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS，△Φ=Φ2-Φ1=BS．故A错误．B 、根据法拉第电磁感应定律得，平均感应电动势，△t =解得=，故B正确；C、通过电阻R的电量q=It =t=n，得到q =，故C正确；D、电流的有效值为I =，E =，电阻R所产生的焦耳热Q=I2Rt，解得Q =，故D正确．故选：BCD．图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS=Φ2-Φ1．根据法拉第电磁感应定律求解平均感应电动第7页，共9页势．根据焦耳定律Q=I2Rt求解热量，I为有效值．根据法拉第电磁感应定律、欧姆定律和电流的定义式求解电量．对于交变电流，求解热量、电功和电功率用有效值，而求解电量要用平均值．注意磁通量与线圈的匝数无关．10. 解：A、由甲图可知交流电的周期T=0.02s，故A正确；B、由甲图可知交流电的最大值为E m=220V，故有效值E=220V，电压表示数U=V=209V．故B错误；C、角速度，故该交变电动势的瞬时值表达式为e=220sin（100πt），故C正确；D、发电机线圈内阻每秒钟产生的焦耳热为Q=t=×1J=24.2J．故D错误．故选：AC．由图读出电动势的最大值，求出有效值，根据欧姆定律求出外电压的有效值，即为电压表的示数．根据电流方向每个周期改变两次，求出每秒钟方向改变的次数．根据电压有效值求出灯泡消耗的功率．由焦耳定律，由有效值求出发电机焦耳热．交流电的电压、电流、电动势等等物理量都随时间作周期性变化，求解交流电的焦耳热、电功、电功率时要用交流电的有效值，求电量时用平均值．11. 解：A、此时线圈位移中性面，穿过线圈的磁通量最大为BS，故A错误；B、产生的感应电动势的最大值为E m=NBSω，从中性面开始计时，故e=NBSωsinωt，故B正确；C、当P位置向下移动、R不变时，副线圈匝数增大，根据理想变压器的变压比公式，输出电压变大，故电流变大，功率变大，故输入功率变大，故C错误，D正确故选：BD正弦式交流发电机从中性面位置开始计时，其电动势表达式为：e=NBSωsinωt；电压表和电流表读数为有效值本题关键明确交流四值、理想变压器的变压比公式、功率关系，注意求解电量用平均值12. 解：A、由图示图象可知，0时刻磁通量的变化率最大，感应电动势最大，故A正确；B、由图示图象可知，0.05s时刻磁通量的变化率为零，感应电动势为零，故B正确，C错误；D、由法拉第电磁感应定律可知，0～0.05s内平均感电动势：E===0.4V，故D正确；故选：ABD．根据法拉第电磁感应定律知，感应电动势的大小与磁通量的变化率成正比．通过法拉第电磁感应定律求出平均感应电动势的大小．本题关键是掌握好图象的含义，磁通量比时间其物理含义为感应电动势，即图象的斜率表示感应电动势．13. 解：A、由图象知t=0时，电动势为零，穿过线框的磁通量最大，A错误；B、当t=0时，穿过线框的磁通量变化率均为零，B正确；C、由图象知=37.5，=25，所以n1：n2=3：2，C正确；D、由图象知NBS×2πn1=10V，所以，乙的交变电动势的最大值是NBS×2πn2=V，D正确；故选BCD根据图象判断初始时刻电动势为零，所以是从中性面开始计时，磁通量最大，磁通量变化率为零，由图象知道周期，求出转速之比，根据最大值的表达式判断D．本题考查了交流电的产生和原理，能够从图象中获取对我们解决问题有利的物理信息．14. （1）交流发电机产生电动势的最大值E m=nBSω，从线圈通过中性面时开始计时，电动势表达式为e=E m sinωt．（2）交流电压表测量的是路端电压有效值，根据闭合电路欧姆定律和最大值是有效值的倍，进行求解．（3）根据焦耳定律Q=EIt求解整个回路发热量，即可得到外力做功．解决本题的关键掌握正弦式交流电峰值的表达式E m=nBSω，知道从中性面计时，电动势表达式为e=E m sinωt，要注意求电功时必须用有效值求解．15. 从线圈处于中性面开始计时，线圈中感应电动势的瞬时值表达式e=E m s inωt，由E m=NBSω求出E m．根据闭合电路欧姆定律求最大电流I m，通过电阻R的电流有效值I =．本题考查对交流发电机原理的理解能力．对于交流电表，显示的是交流电的有效值．瞬时值表达式要注意计时起点，不同的计时起点表达式的初相位不同．16. （1）由E m= nBSω求得最大值，根据e=E m cosωt求得瞬时表达式；（2）电压表和电流表测量的是有效值，根据闭合电路的欧姆定律即可判断；（3）根据求得最大值；（4）有P=UI求得产生的功率本题考查了求电压表与电流表示数、求电阻消耗的功率问题，求出感应电动势的最大值、掌握最大值与有效值间的关系、应用欧姆定律即可正确解题．第9页，共9页。

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

人教版高中物理选修3-2课后习题参考答案课后练习一第1 讲电磁感应和楞次定律1．如图17-13所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，线圈c中将有感应电流产生（）A．向右做匀速运动B．向左做匀速运动C．向右做减速运动D．向右做加速运动答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈c不会产生感应电流；做加速运动则可以；2．磁单极子"是指只有S极或N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。

物理学家们长期以来一直用实验试图证实自然界中存在磁单极子，如题图4所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路，该回路旋转在防磁装置中，可认为不受周围其它磁场的作用。

设想有一个S极磁单极子沿abcd的轴线从左向右穿过超导回路，那么在回路中可能发生的现象是：A.回路中无感应电流；B.回路中形成持续的abcda流向的感应电流；C.回路中形成持续的adcba流向的感应电流；D.回路中形成先abcda流向而后adcba流向的感应电流答案：C详解：参考点电荷的分析方法，S磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba向的感应电流；3．如图3所示装置中，线圈A的一端接在变阻器中点，当变阻器滑片由a滑至b端的过程中，通过电阻R的感应电流的方向（）A．由c流向d B．先由c流向d，后由d流向cC．由d流向c D．先由d流向c，后由c流向d答案：A详解：滑片从a滑动到变阻器中点的过程，通过A线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时B线圈要产生向右的磁场来阻止这通过A线圈的电流从滑片流入，从固定接口流出种变化，此时通过R点电流由c流向d；从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d。

4变压器记一记变压器知识体系辨一辨1.变压器只能改变交变电流的电压，不能改变直流电的电压．(√)2．电流通过铁芯从原线圈流到副线圈．(×)3．理想变压器原、副线圈的电压之比等于两个线圈的匝数之比．(√)4．理想变压器是一个理想化模型．(√)5．学校中用的变压器工作时没有能量损失．(×)6．理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的功率和频率．(×)想一想1.什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？提示：理想变压器是理想化的物理模型，忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗．所以理想变压器的输入功率等于输出功率，即P入＝P出．2．如果将变压器的原线圈接到直流电源上，在副线圈上还能输出电压吗？提示：不能．变压器的工作原理是互感现象，在原线圈上接直流电源，在铁芯中不会形成变化的磁场，所以在副线圈上不会有感应电动势产生．3．根据能量守恒推导有多个副线圈时原、副线圈中的电流与匝数的关系．提示：若有多个副线圈，则P1＝P2＋P3＋…，即U1I1＝U2I2＋U3I3＋…，将U1：U2：U3:…＝n1:n2:n3:…代入得n1I1＝n2I2＋n3I3＋….思考感悟：练一练1.关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈解析：通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A项错误；因理想变压器无漏磁，故B项错误；由互感现象知C项正确；原线圈中的电能转化为磁场能又转化为电能，原、副线圈通过磁场联系在一起，故D 项错误．答案：C2．(多选)如图所示，将额定电压为60 V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是()A ．变压器输入功率为484 WB ．通过原线圈的电流的有效值为0.6 AC ．通过副线圈的电流的最大值为2.2 AD ．变压器原、副线圈匝数比n 1n 2＝11 3解析：变压器的输入功率等于输出功率P 1＝P 2＝I 2U 2＝2.2×60 W ＝132 W ，A 项错误；由U 1U 2＝n 1n 2得n 1n 2＝U 1U 2＝22060＝113，D 项正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2.2 A ＝0.6 A ，B 项正确；根据I ＝I m 2得通过副线圈的电流的最大值I 2m ＝2I 2＝115 2 A ≈3.1 A ，C 项错误．答案：BD3．如图所示，理想变压器原、副线圈匝数比n 1:n 2＝2:1，和Ⓐ均为理想电表，灯泡电阻R L ＝6 Ω，AB 两端电压u 1＝12 2 sin 100 πt (V)．下列说法正确的是( )A ．电流频率为100 HzB.的读数为24 VC ．Ⓐ的读数为0.5 AD ．变压器输入功率为6 W 解析：根据u 1＝122sin 100πt (V)及U ＝U m 2知U 1＝12 V ，f ＝ω2 π＝50 Hz ，A 项错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V ＝6 V ，即的读数为6 V ，B 项错误；又I 2＝U 2R L＝66 A ＝1 A ，即Ⓐ的读数为1 A ，C 项错误；根据P 入＝P 出及P 出＝U 22R L＝626 W ＝6 W ，D 项正确．答案：D4．(多选)如图所示，L1、L2是高压输电线，图中两电表示数分别是220 V和10 A，已知甲图中原、副线圈匝数比为1001，乙图中原、副线圈匝数比为110，则()A．甲图中的电表是电压表，输电电压为22 000 VB．甲图是电流互感器，输电电流是100 AC．乙图中的电表是电压表，输电电压为22 000 VD．乙图是电流互感器，输电电流是100 A解析：根据U1U2＝n1n2，有U1＝n1n2U2＝1001×220 V＝22 000 V，故A项正确；题图甲是电压互感器，故B项错误；题图乙是电流互感器，电表是电流表，故C项错误；只有一个副线圈的变压器，电流比等于匝数的反比I1I2＝n4n3，有I1＝n4n3I2＝101×10 A＝100 A，故D项正确．答案：AD要点一变压器的原理和电压、电流关系1.(多选)关于变压器，下列说法正确的是()A．变压器的工作原理是电磁感应B．一切变压器的工作基础都是互感现象C．各种电流接入变压器的输入端，变压器都能持续正常工作D．只有交变电流接入变压器的原线圈中，变压器才能持续正常工作解析：变压器的原线圈接交流电源时，有交变电流流过，引起穿过原、副线圈的磁通量发生变化，在原、副线圈中都产生了感应电动势，所以变压器的工作原理是电磁感应，A项正确；有一种变压器叫自耦变压器，它只有一个线圈绕在铁芯上，但有三个抽头，可升压、也可降压，这种变压器的工作基础是自感，B 项错误；变压器要想持续正常工作，原线圈必须接交变电流，若接直流，原、副线圈中不可能出现持续的感应电动势，变压器不能持续正常工作，C 项错误，D 项正确．答案：AD2．理想变压器原、副线圈匝数比为10:1，下列说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10:1B ．穿过原、副线圈每一匝磁通量的变化率相等，但穿过每匝线圈的磁通量并不相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10:1D ．正常工作时，原、副线圈的输入、输出功率之比为1:1 解析：对理想变压器，无磁通量损失，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比，A 、B 、C 三项错误；理想变压器可以忽略各种损耗，故输入功率等于输出功率，D 项正确．答案：D 3.如图所示，一理想变压器原、副线圈的匝数比为1:2，副线圈电路中接有灯泡，灯泡的额定电压为220 V ，额定功率为22 W ，原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则( )A ．U ＝110 V ，I ＝0.2 AB ．U ＝110 V ，I ＝0.05 AC ．U ＝110 2 V , I ＝0.2 AD ．U ＝110 2 V ，I ＝0.2 2 A解析：在副线圈电路中，I 2＝P U 2＝0.1 A ，再根据U 1U 2＝n 1n 2，及I 1I 2＝n 2n 1，得U 1＝110 V ，I 1＝0.2 A ，故B 、C 、D 错，A 项正确． 答案：A4．用理想变压器给负载电阻R 供电，变压器输入电压一定时，在下列四个办法中，哪种可以使变压器输出功率增加( )A ．增加变压器原线圈匝数，而副线圈匝数及负载电阻R 保持不变B ．减小负载电阻的阻值，而变压器原、副线圈匝数不变C．增加负载电阻的阻值，而变压器原、副线圈匝数不变D．减小变压器副线圈匝数，而原线圈匝数和负载电阻保持不变解析：由U1U2＝n1n2，当n1增加时，U2减小，P2＝U22R，P2减小，A项错误；U1、n1、n2不变，则U2不变，R减小时，P2＝U22 R，P2增大，B项正确，C项错误；当n1、U1、R不变，n2减小时，则U2减小，由P2＝U22R，P2会减小，D项错误．答案：B要点二变压器的动态分析5.如图所示，理想变压器原线圈输入电压u＝U m sin ωt，副线圈电路中R 0为定值电阻，R是滑动变阻器.和是理想交流电压表，示数分别用U 1和U2表示；和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是()A．I1和I2表示电流的平均值B．U1和U2表示电压的最大值C．滑片P向下滑动过程中，U2不变、I1变大D．滑片P向下滑动过程中，U2变小、I2变大解析：电路中的电压表和电流表表示的都是有效值，选项A、B两项错误．根据U1U2＝n1n2得U2＝n2n1U1，U1不变，则U2不变，滑片P向下滑动过程中，滑动变阻器接入电路中的电阻变小，由闭合电路欧姆定律知I2变大，根据I1I2＝n2n1得I1＝n2n1I2，I1变大，故C项正确，D项错误．答案：C6．(多选)如图所示，T为理想变压器，电流表Ⓐ、电压表均为理想交流电表．R1、R2为定值电阻，R3为滑动变阻器，L为电感线圈，A、B两点间接正弦交流电，则()A．只将滑片P1下移时，电流表Ⓐ示数变小B．只将滑片P 2下移时，电压表示数变大C．只增大交流电的电压时，电流表Ⓐ示数变大D．只增大交流电的频率时，电压表示数不变解析：只将滑片P1下移时，变压器副线圈输出电压U2减小，由U1I1＝U22R可知，U1、R不变，I1减小，电流表Ⓐ示数变小，A项正确；只将滑片P2下移时，副线圈电路中的总电阻减小，U2不变，因此副线圈电路中的电流增大，R1两端的电压增大，R3两端的电压减小，电压表的示数减小，B项错误；只增大交流电的电压时，根据变压比公式可知，副线圈两端的电压增大，因此副线圈的电流增大，根据变流比公式可知，原线圈的电流增大，故电流表Ⓐ示数增大，C项正确；只增大交流电的频率时，电感线圈的感抗增大，副线圈电路中的总电阻增大，总电流减小，R1两端的电压减小，R3两端的电压增大，电压表示数增大，D项错误．答案：AC要点三几种常见的变压器7.(多选)图甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()A．线圈匝数n1<n2，n3<n4B．线圈匝数n1>n2，n3>n4C．甲图中的电表是电压表，输出端不可短路D．乙图中的电表是电流表，输出端不可断路解析：题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n1>n2，其中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3<n4，其中的电表为电流表，故选项C、D两项正确．答案：CD8.如图所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，其中接入交流电的电压有效值U0＝220 V，n0＝2 200匝，挡位1、2、3、4对应的线圈匝数分别为220匝、500匝、1 100匝、2 200匝．电动机M的内阻r＝4 Ω，额定电压为U＝220 V，额定功率P＝110 W．下列判断正确的是() A．当选择挡位3时，电动机两端电压为110 VB．当挡位由3变换到2时，电动机的功率增大C．当选择挡位2时，电动机的热功率为1 WD．当选择挡位4时，电动机的输出功率为110 W解析：由电压与匝数的关系U0U3＝n0n3，解得U3＝110 V，A项正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B项错误；当选择挡位4时，电动机两端电压为额定电压，达到额定功率，在额定功率的情况下，电动机的额定电流为I＝PU＝0.5 A，热功率P r＝I2r＝1 W，输出功率为P－P r＝(110－1) W ＝109 W，D项错误；当选择挡位2时，电动机没有达到额定功率时，热功率小于1 W，C项错误．答案：A基础达标1.理想变压器正常工作时，原、副线圈中不相同的物理量为()A．每匝线圈中磁通量的变化率B．交变电流的频率C．原线圈的输入功率和副线圈的输出功率D．原线圈中的感应电动势和副线圈中的感应电动势解析：理想变压器是没有能量损失的变压器，铁芯中无磁漏现象，所以每匝线圈中磁通量相等，其变化率相等，故A、C不符合题意；根据变压器的工作原理及用途可知，B不符合题意，D 符合题意．答案：D2．下列图中可以将电压升高供给家用电灯的变压器是()解析：电压升高，原线圈的匝数要少于副线圈的匝数，原线圈要接交流电，接直流电时变压器不工作，故C项正确．答案：C3.如图所示，理想变压器原线圈的匝数为n1，副线圈的匝数为n2，原线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.2 A．下列判断正确的是()A．原线圈和副线圈的匝数比为2:1B．原线圈和副线圈的匝数比为5:1C．电流表A2的示数为0.1 AD ．电流表A 2的示数为0.4 A解析：由电压表V 示数和电流表A 1的示数可得原线圈中的功率P 1＝U 1I 1，P 1＝P 2＝I 22R ，所以电流表A 2的示数为I 2＝U 1I 1R ＝220×0.244 A ＝1 A ，C 、D 两项错误；原线圈和副线圈的匝数比n 1n 2＝I 2I 1＝51，A 项错误，B 项正确．答案：B4.如图所示，理想变压器的原线圈接入u ＝11 000 2sin 100πt V的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V ,880 W ”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50:1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析：根据接入电压u ＝11 0002sin 100πt V ，输入电压有效值为11 000 V ，要使“220 V ,880 W ”的电器正常工作，则通过用电器的电流为I ＝P U ＝4 A ，副线圈输出电压为U 出＝Ir ＋U ＝4×6 V＋220 V ＝244 V ，原、副线圈匝数比等于输入电压与输出电压之比为2 75061，A 项错误，C 项正确；交流电的频率f ＝ω2π＝100 π2 πHz ＝50 Hz ，B 项错误；变压器的输出功率P 出＝P R L ＋P r ＝880 W ＋42×6 W ＝976 W ，D 项错误．答案：C5.如图所示，理想变压器原、副线圈回路中的输电线的电阻忽略不计．当S 闭合时( )A ．电流表A 1的读数变大，电流表A 2的读数变小B．电流表A1的读数变大，电流表A2的读数变大C．电流表A1的读数变小，电流表A2的读数变小D．电流表A1的读数变小，电流表A2的读数变大解析：当S闭合后，变压器副线圈电路中的总电阻R减小，而输出电压不变．由I2＝U2R得I2变大，即电流表A2的读数变大，变压器的输出功率变大．由U1I1＝U2I2可知，I1变大，即电流表A1的读数也变大，B项正确．答案：B6．如图所示，理想变压器原、副线圈的匝数比n1:n2＝4:1，当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时，电流表A1的示数为12 mA，则电流表A2的示数为()A．3 mA B．0C．48 mA D．与负载R的值有关解析：当导体棒做匀速直线运动切割磁感线时，在原线圈中产生恒定不变的电流，铁芯中产生的磁场是不变的，穿过副线圈的磁通量不变，不能在副线圈中产生感应电流，即A2的示数为0，B项正确．答案：B7.一理想变压器原、副线圈匝数之比n1:n2＝11:5，原线圈与正弦交变电源连接，输入电压U如图所示．副线圈仅接入一个10 Ω的电阻，则()A．流过电阻的电流是20 AB．与电阻并联的电压表的示数是100 2 VC．经过1 分钟电阻发出的热量是6×103 JD．变压器的输入功率是1×103 W解析：由电压的有效值和最大值的关系得U1＝U m2＝220 V．根据理想变压器电压与匝数的关系U1U2＝n1n2，得U2＝n2n1U1＝511×220 V＝100 V，故电压表的示数是100 V，B项错误；I2＝U2R＝10010A＝10 A，A项错误；1 分钟内电阻发出的热量Q＝I2Rt＝102×10×60 J＝6×104 J，C项错误；变压器的输入功率等于输出功率，即P入＝P出＝U2I2＝100×10 W＝1×103 W，故D项正确．答案：D8.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当开关S接通时，以下说法中不正确的是()A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律I2＝U2R2知，流过R的电流增大，电阻上的电压U R＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．U MN不变，U R变大，所以U L1变小，流过灯泡L1的电流减小．综上所述，应选A.答案：A9.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900；原线圈为1 100，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：对理想变压器，原、副线圈功率相同，故通过原线圈的电流I 1＝P U 1＝2 000220 A ≈9.1 A ，负载两端电压即为副线圈电压，由U 1U 2＝n 1n 2，即220 V U 2＝1 1001 900，可得U 2＝380 V ，故B 项正确． 答案：B10．如图所示，为四种亮度可调的台灯的电路示意图，它们所用灯泡相同，且规格都是“220 V ,40 W ”，当灯泡所消耗的功率都调为20 W 时，哪种台灯消耗的功率最小( )解析：C 图为理想变压器调节电压，而理想变压器不消耗能量，A 、B 、D 三图中均利用电阻来调节灯泡上的电压，故一定会多消耗能量．C 项正确．答案：C11.某变压器原、副线圈匝数比为 55:9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载．下列判断正确的是( )A ．输出电压的最大值为36 VB ．原、副线圈中电流之比为55:9C ．变压器输入、输出功率之比为55:9D ．交流电源有效值为220 V ，频率为50 Hz解析：由U 1U 2＝n 1n 2得，输出电压的最大值为36 2 V ，A 项错误；原、副线圈中电流之比I1I2＝n2n1＝955，故B项错误；理想变压器输入功率与输出功率相等，C项错误；由图象易知D项正确．答案：D能力达标12.如图甲、乙所示电路中，当A、B接10 V交变电压时，C、D间电压为4 V，M、N接10 V直流电压时，P、Q间电压也为4 V．现把C、D接4 V交变电压，P、Q接4 V直流电压，下面哪个选项可表示A、B间和M、N间的电压()A．10 V10 V B．10 V 4 VC．4 V10 V D．10 V0解析：题图甲是一个自耦变压器，当A、B作为输入端，C、D作为输出端时，是一个降压变压器，两边电压之比等于两边线圈的匝数之比，当C、D作为输入端，A、B作为输出端时，是一个升压变压器，电压比也等于匝数比，所以C、D接4 V交变电压时，A、B间将得到10 V交变电压．题图乙是一个分压电路，当M、N作为输入端时，上、下两个电阻上的电压跟它们的电阻的大小成正比．但是当把电压加在P、Q两端时，电流只经过下面那个电阻，上面的电阻中没有电流，两端也就没有电势差，即M、P 两点的电势相等．所以当P、Q接4 V直流电压时，M、N两端的电压也是4 V，故B项正确．答案：B13．如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定电压为U0的小灯泡恰好正常发光，已知灯泡的电阻为R，图中电压表为理想电表．下列说法正确的是()A ．变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2πT t VB ．电压表的示数为 2 U 0C ．变压器的输入功率为U 20RD ．变压器的匝数比为U m U 0 解析：由题图乙知，变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2 πT t V ，A 项正确；电压表的示数为U 0，B 项错误；变压器的输入功率为U 20R ，C 项正确；由变压器变压公式，变压器的匝数比为U m 2U 0，D 项错误．答案：AC14.如图所示，理想变压器三个线圈的匝数之比为n 1:n 2:n 3＝10:5:1，其中n 1接到220 V 的交流电源上，n 2和n 3分别与电阻R 2、R 3组成闭合回路．已知通过电阻R 3的电流I 3＝2 A ，电阻R 2＝110 Ω，求通过电阻R 2的电流I 2和通过原线圈的电流I 1.解析：由变压器原、副线圈电压比等于其匝数比可得，加在R 2上的电压U 2＝n 2n 1U 1＝510×220 V ＝110 V 通过电阻R 2的电流I 2＝U 2R 2＝110110 A ＝1 A 加在R 3上的电压U 3＝n 3n 1U 1＝110×220 V ＝22 V 根据输出功率等于输入功率得：U 1I 1＝U 2I 2＋U 3I 3代入数据解得通过原线圈的电流为：I 1＝0.7 A.答案：1 A 0.7 A15.如图所示，理想变压器B 的原线圈跟副线圈的匝数比n 1n 2＝21，交流电源电压u＝311sin 100πt V，F为熔断电流为I0＝1.0 A的保险丝，负载R为一可变电阻．(1)当电阻R＝100 Ω时，保险丝能否被熔断？(2)要使保险丝不被熔断，电阻R的阻值应不小于多少？变压器输出的电功率不能超过多少？解析：原线圈电压的有效值为U1＝3112V≈220 V由U1U2＝n1n2得副线圈两端的电压U2＝n2n1U1＝12×220 V＝110 V.(1)当R＝100 Ω时，副线圈中电流I2＝U2R＝110100A＝1.10 A.由U1I1＝U2I2得原线圈中的电流为I1＝U2U1I2＝110220×1.10 A＝0.55 A，由于I1<I0(熔断电流)，故保险丝不会被熔断．(2)设电阻R取某一值R0时，原线圈中的电流I′1刚好到达熔断电流I0，即I′1＝1.0 A，则副线圈中的电流为I′2＝U1U2I′1＝n1n2·I′1＝2×1.0 A＝2.0 A变阻器阻值为：R0＝U2I′2＝1102.0Ω＝55 Ω此时变压器的输出功率为P2＝I′2U2＝2.0×110 W＝220 W可见，要使保险丝F不被熔断，电阻R的阻值不能小于55 Ω，输出的电功率不能大于220 W.答案：(1) 保险丝不会被熔断(2)55Ω220 W。

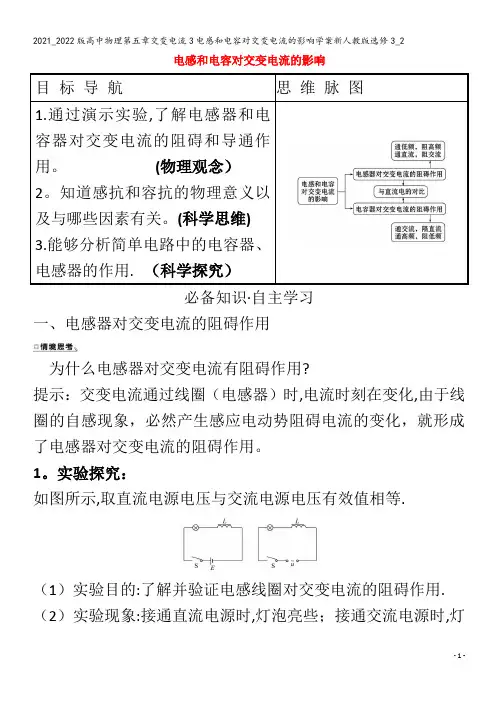

电感和电容对交变电流的影响目标导航思维脉图1.通过演示实验,了解电感器和电容器对交变电流的阻碍和导通作用。

(物理观念）2。

知道感抗和容抗的物理意义以及与哪些因素有关。

(科学思维)3.能够分析简单电路中的电容器、电感器的作用.（科学探究）必备知识·自主学习一、电感器对交变电流的阻碍作用为什么电感器对交变电流有阻碍作用?提示：交变电流通过线圈（电感器）时,电流时刻在变化,由于线圈的自感现象，必然产生感应电动势阻碍电流的变化，就形成了电感器对交变电流的阻碍作用。

1。

实验探究：如图所示,取直流电源电压与交流电源电压有效值相等.（1）实验目的:了解并验证电感线圈对交变电流的阻碍作用.（2）实验现象:接通直流电源时,灯泡亮些；接通交流电源时,灯泡暗些。

（3)实验结论：电感线圈对交变电流有阻碍作用。

2.感抗：(1）物理意义:表示电感对电流的阻碍作用的大小.（2）影响感抗大小的因素：线圈的自感系数,交流的频率。

线圈的自感系数越大，交流的频率越高，感抗越大。

3.感抗的应用：4.关于电感器对交变电流的阻碍作用:解释符合科学实际的有:①④⑤①电感线圈对交变电流有阻碍作用。

②同一个线圈对直流和对交流的阻碍作用是相同的.③低频扼流圈只能阻碍低频交变电流,不能阻碍高频交变电流。

④电感线圈中通入交变电流后，交变电流的瞬时值为0的瞬间，线圈仍然对交变电流有阻碍作用。

⑤线圈的匝数越多，对同一个交变电流的阻碍作用就越大。

⑥线圈对交变电流的阻碍作用随着交变电流的频率的变大而减小。

二、电容器对交变电流的阻碍作用电容器两极板之间是绝缘介质，它阻隔导体中自由电子的通过，为什么交变电流能通过电容器呢？提示:电流是由电荷的定向移动形成的，把交流电源接到电容器的两个极板上后，当电源电压升高时，电源给电容器充电,电荷向电容器极板上聚集，在电路中形成充电电流；当电源电压降低时，电容器放电,原来聚集在极板上的电荷又放出,在电路中形成放电电流.电容器交替地进行充电和放电,电路中就形成了电流，好像是交流“通过”了电容器（实际上自由电荷并没有通过电容器两极板间的绝缘介质)。

第五章 交变电流章末质量评估(二)(时间：90分钟 分值：100分)一、单项选择题(本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求)1．下列关于交变电流的说法正确的是( )A ．交流电气设备上所标的电压和电流值都是峰值B ．用交流电流表和电压表测定的数值都是瞬时值C ．给定的交流数值，在没有特别说明的情况下是指有效值D ．跟交变电流有相同的热效应的恒定电流的数值是交变电流的平均值解析：对于交变电流的数值，在没有特别说明的情况下是指有效值，交流电流表和电压表测定的数值都是交变电流的有效值，交流电气设备的铭牌上所标的电压和电流值也都是有效值，只有选项C 正确．答案：C2．如图所示是一交变电流的it 图象，则该交流电电流的有效值为( )A ．4 A B.2303 A C.83 A D ．2 2 A解析：设交流电电流的有效值为I ，周期为T ，电阻为R .则I 2RT ＝⎝ ⎛⎭⎪⎫22×42·R ·T 3＋42·R ·23T 解得I ＝2303A ．故选B. 答案：B3．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )图甲 图乙A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz解析：由图象知，该交变电流电动势峰值为311 V ，交变电动势的频率为f ＝50 Hz ，C 、D 错；t ＝0.005时，e ＝311 V ，磁通量变化最快，t ＝0.01 s 时e ＝0，磁通量最大，线圈处于中性面位置，A 错，B 对．答案：B4．超导是当今高科技研究的热点，利用超导材料可实现无损耗输电．现有一直流电路，输电总电阻为0.4Ω，它提供给用电器的电功率为40 kW ，电压为800 V ．若用临界温度以下的超导电缆代替原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为( )A ．1 kWB ．1.6×103kW C ．1.6 kW D ．10 kW 解析：节约的电功率即为普通电路输电时损耗的电功率，I ＝P U ＝40×103800A ＝50 A ．P 线＝I 2R ＝502×0.4 W ＝1 000 W ，故节约的电功率为1 kW ，A 项正确．答案：A5．用220 V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V ，通过负载的电流图象如图所示，则( )A ．变压器输入功率约为3.9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈的匝数比是1∶2D ．负载电流的函数表达式i ＝0.05sin ⎝⎛⎭⎪⎫100πt ＋π2 A 解析：通过负载的电流有效值为0.0252 A ，变压器输入功率约为P ＝UI ＝110×0.025 2 W ＝3.9 W ，选项A 正确．变压器输出电压的最大值是110 2 V ，选项B 错误．由变压公式，变压器原、副线圈的匝数比是2∶1，选项C 错误．负载电流的函数表达式i ＝0.05sin 100πt (A)，选项D 错误．答案：A6.如图所示电路中，L 为电感线圈，R 为灯泡，电流表内阻为零，电压表内阻无限大，交流电源的电压u ＝2202sin 100πt V ，若保持电压的有效值不变，只将电源频率改为100 Hz ，下列说法正确的是( )A ．电流表示数增大B ．电压表示数减小C ．灯泡变暗D ．灯泡变亮解析：由u ＝2202sin 100πt V 可得电源原来的频率为f ＝100π2πHz ＝50 Hz.当电源频率由原来的50 Hz 增为100 Hz 时，线圈的感抗增大；线圈两端电压有效值增大，电压表示数增大，故选项B 错误；在总电压的有效值不变的情况下，电路中的电流减小，选项A 错．灯泡R 的电阻是一定的，电流减小时，实际消耗的电功率减小，灯泡变暗，选项C 正确，D 错．答案：C7．如图甲、乙所示的电路中，当A 、B 接有效值为10 V 的交流电压时，C 、D 间电压的有效值为4 V ；当M 、N 接10 V 直流电压时，P 、Q 间的电压也为4 V ．现把C 、D 接4 V 交流电压，P 、Q 接4 V 直流电压，下列表示A 、B 间和M 、N 间电压的是( )图甲 图乙A ．10 V ，10 VB ．10 V ，4 VC ．4 V ，10 VD ．10 V ，0解析：题图甲是一个自耦变压器，当A 、B 作为输入端，C 、D 作为输出端时，是一个降压变压器，两边的电压之比等于两边线圈的匝数之比．当C 、D 作为输入端，A 、B 作为输出端时，是一个升压变压器，电压比也等于匝数比，所以C 、D 接4 V 交流电压时，A 、B 间将得到10 V 交流电压．题图乙是一个分压电路，当M 、N 作为输入端时，上下两个电阻上的电压跟它们电阻的大小成正比．但是当把电压加在P 、Q 两端时，电流只经过下面那个电阻，上面的电阻中没有电流通过，M 、P 两端也就没有电势差，即M 、P 两点的电势相等．所以当P 、Q 接4 V 直流电压时，M 、N 两端的电压也是4 V ．如果M 、N 或P 、Q 换成接交流电压，上述关系仍然成立，因为交流电在纯电阻电路中欧姆定律仍然适用．答案：B8．如图所示，有一台交流发电机E .通过理想升压变压器T 1和理想降压变压器T 2向远处用户供电，输电线的总电阻为R .T 1的输入电压和输入功率分别为U 1和P 1，它的输出电压和输出功率分别为U 2和P 2；T 2的输入电压和输入功率分别为U 3和P 3，它的输出电压和输出功率分别为U 4和P 4，设T 1的输入电压U 1一定，当用户消耗的电功率变大时，有( )A ．P 2变大，P 3变大B ．P 1变小，P 2变小C ．U 2变小，U 3变小D ．U 2变小，U 4变大解析：P 1＝P 2＝ΔP ＋P 3，且P 3＝P 4，由于P 4增大，所以P 3及P 1、P 2均变大，A 对，B 错；U 2＝n 2n 1U 1，U 1一定，所以U 2不变，C 、D 错． 答案：A9．在如图所示的电路中，理想变压器的变压比为2∶1，四个灯泡完全相同，若已知灯泡L 3和L 4恰能正常工作，那么( )A ．L 1和L 2都能正常工作B ．L 1和L 2都不能正常工作C ．L 1和L 2只有一个能正常工作D ．条件不足，无法判断解析：由于副线圈两端并联着两个相同的灯泡L 3、L 4.每个灯泡正常工作时的实际电流都等于额定电流，因此副线圈中的电流等于一个灯泡额定电流的两倍．根据原、副线圈的电流与匝数成反比，可知原线圈中的电流等于副线圈中电流的12，即恰好等于灯泡L 1、L 2的额定电流，从而可以得出L 1和L 2都能正常工作．答案：A10．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流为I 2，则( )A ．用户端的电压为I 1U 1I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 21rD ．输电线路上损失的电功率为I 1U解析：根据理想变压器的工作原理，得I 1U 1＝I 2U 2，所以用户端的电压U 2＝I 1U 1I 2，选项A 正确；输电线上的电压降U ′＝I 1r ＝U －U 1，选项B 错误；变压器的输入功率P 1＝I 1U －I 21r＝I 1U 1，选项C 错误，输电线路上损失的功率P ′＝I 21r ＝I 1(U －U 1)，选项D 错误．答案：A二、多项选择题(本题共4小题，每小题6分，共24分．在每小题给出的四个选项中有多项符合题目要求，全部选对得6分，漏选得3分，错选或不选得0分)11．一个矩形线圈在匀强磁场中匀角速度转动，产生交变电动势的瞬时值表达式为e ＝102sin 4πt (V)，则( )A ．该交变电动势的频率为2 HzB ．零时刻线圈平面与磁场垂直C ．t ＝0.25 s 时，e 达到最大值D ．在1 s 时间内，线圈中电流方向改变100次解析：由题中给出的电动势的表达式可以得到该交变电动势的角速度是4π，由角速度和周期、频率的关系ω＝2πT＝2πf 得到此交变电动势的频率为2 Hz ，周期是0.5 s ，所以选项A 正确．周期是0.5 s ，所以1 s 内线圈中的电流方向改变4次，选项D 错误．代入表达式t ＝0.25 s ，得到e ＝0，选项C 错误．零时刻，电动势为零，此时穿过线圈的磁通量最大，选项B 正确．综上所述，本题的正确选项为A 、B.答案：AB12.如图所示．矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框平面处于竖直面内．下述说法正确的是( )A ．因为线框中产生的是交变电流，所以电流表示数始终为零B ．线框通过图中位置瞬间，穿过线框的磁通量最大C ．线框通过图中位置瞬间，通过电流表的电流瞬时值最大D ．若使线框转动的角速度增大一倍，那么通过电流表电流的有效值也增大一倍解析：线框在匀强磁场中匀速转动时，在中性面即线框与磁感线垂直时，磁通量最大，感应电动势最小，而在题中图示位置线框与磁感线平行时．磁通量最小，感应电动势最大，A 、B 项错，C 项对；电流的有效值I ＝nBS ω2R ，现在其余的量都不变，角速度增大一倍后，电流也增大一倍，D 正确．答案：CD13．为了减少输电线路中的电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压．某降压变电站将电压U 0＝11 0002sin 100πt (V)的交流电降为220 V 供居民小区用电，则变电站变压器( )A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是50 HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和解析：原电压的有效值为U 1＝11 000 V ．由U 1U 2＝n 1n 2得，n 1n 2＝501，选项A 正确；变压器不改变交流电的频率，故选项B 正确；由n 1n 2＝I 2I 1得，副线圈的电流大，要想导线发热少，导线要粗一些(使电阻较小)，故选项C 错误；居民小区各用电器电流总和应该等于副线圈的电流，选项D 错误．答案：AB14．如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3、R 4均为定值电阻，开关S 是闭合的．○V 1 和○V 2 为理想电压表，读数分别为U 1和U 2；○A 1 、○A 2 和○A 3 为理想电流表，读数分别为I 1、I 2和I 3.现断开S ，U 1数值不变，下列推断中正确的是( )A ．U 2变小、I 3变小B ．U 2不变、I 3变大C ．I 1变小、I 2变小D ．I 1变大、I 2变大解析：因为变压器的匝数与U 1不变，所以U 2与两电压表的示数均不变，当S 断开时，因为负载电阻增大，故副线圈中的电流I 2减小，I 1I 2＝n 2n 1知I 1也将减小，C 正确；因为R 1两端的电压减小，故R 2、R 3两端的电压将增大，I 3变大，B 正确．正确选项为B 、C.答案：BC三、填空题(本题共2小题，共14分)15．(6分)钳形电流表的外形和结构如图甲所示．图甲中电流表的读数为1.2 A ．图乙中用同一电缆线绕了3匝，则这种电流表能测________(选填“交流”或“直流”)电流，图乙的读数为________A.图甲 图乙解析：钳形电流表是根据变压器变流原理设计的，这种电流表能测交流电流，不能测直流电流．图甲电缆线绕1 匝，电流表的读数为I 2＝1.2 A ，则I 1×1＝I 2×n ；用同一电缆线绕了3 匝，流过电缆线的电流I 1不变，则I 1×3＝I 2′×n ，I 2′＝3.6 A.答案：交流 3.616．(8分)有一个教学用的可拆变压器，如图甲所示，它有两个外观基本相同的线圈A 、B ，线圈外部还可以绕线．图甲 图乙(1)某同学用一多用电表的同一欧姆挡先后测量了A 、B 线圈的电阻值，指针分别对应图乙中的a 、b 位置，由此可推断________线圈的匝数较多(选填“A ”或“B ”)．(2)如果把它看成理想变压器，现要测定A 线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源．请简要叙述实验的步骤(写出要测的物理量，并用字母表示)：_______________________________________________________________.(3)A 线圈的匝数为n A ＝________(用所测物理量符号表示)．解析： (1)由题图乙可知a 位置的阻值大于b 位置的阻值，由电阻定律可得A 线圈的匝数多于B 线圈的．(2)①用长导线绕一个n 匝线圈，作为副线圈替代A 线圈；②把低压交流电源接B 线圈，测得B 线圈的输出电压为U ；③用A 线圈换下绕制的线圈测得A 线圈的输出电压为U A .则n A ＝U A U n .答案：(1)A (2)①用长导线绕一个n 匝线圈，作为副线圈替代A 线圈；②把低压交流电源接B 线圈，测得B 线圈的输出电压U ；③用A 线圈换下绕制的线圈测得A 线圈的输出电压U A (3)U A Un四、计算题(本题共3小题，共32分，解答时应写出必要的文字说明、方程式和演算步骤，有数值计算的要注明单位)17．(10分)如图甲所示，矩形线圈匝数N ＝100匝，ab ＝30 cm ，ad ＝20 cm ，匀强磁场磁感应强度B ＝0.8 T ，绕轴OO ′从图示位置开始匀速转动，角速度ω＝100π rad/s ，试求：图甲 图乙(1)穿过线圈的磁通量最大值Φm 为多大？线圈转到什么位置时取得此值？(2)线圈产生的感应电动势最大值E m 为多大？线圈转到什么位置时取得此值？(3)写出感应电动势e 随时间变化的表达式，并在图乙中作出图象．解析：(1)当线圈转至与磁感线垂直时，磁通量有最大值．Φm ＝BS ＝0.8×0.3×0.2 Wb ＝0.048 Wb.(2)线圈与磁感线平行时，感应电动势有最大值E m ＝NBS ω＝480π V.(3)表达式e ＝E m cos ωt ＝480πcos (100πt ) V.图象如图所示．18．(10分)一台小型发电机的最大输出功率为100 kW ，输出电压恒为500 V ，现用电阻率为1.8×10－8 Ω·m ，横截面积为10－5 m 2的输电线向4×103m 远处的用电单位输电，要使发电机满负荷运行时，输电线上的损失功率为发电机总功率的4%，则：(1)所用的理想升压变压器原、副线圈的匝数比是多少？(2)如果用户用电器的额定电压为220 V ，那么所用的理想降压变压器原、副线圈的匝数比是多少？解析：(1)导线电阻R 线＝ρ2l S 得R 线＝14.4 Ω，升压变压器原线圈中电流I 1满足P ＝U 1I 1，得I 1＝200 A ，升压变压器副线圈中电流I 2＝I 线，又I 2线R 线＝4%P ，得I 2＝503 A ，由I 1I 2＝n 2n 1，得n 1n 2＝112. (2)降压变压器的输入电压U 3满足P －4%P ＝U 3I 线，得U 3＝5 760 V ，因为输出电压U 4＝220 V ，由U 3U 4＝n 3n 4，得n 3n 4＝28811. 19．(12分)如图甲为小型旋转电枢式交流发电机的原理图．其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO ′匀速转动，线圈的匝数n ＝100，电阻r ＝10 Ω，线圈的两端经集流环与电阻R 连接，电阻R ＝90Ω，与R 并联的交流电压表为理想电表．在t ＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t 按图乙所示正弦规律变化．求：(1)交流发电机产生的电动势最大值；(2)电路中电压表的示数；(3)R 上的热功率．解析：(1)交流发电机产生电动势的最大值：E m ＝nBS ω，而Φm ＝BS ，ω＝2πT ，所以E m ＝2n πΦm T. 由Φ－t 图线可知：Φm ＝2.0×10－2Wb ， T ＝6.28×10－2s ，所以E m ＝200 V.(2)电动势的有效值E ＝E m2＝100 2 V ， U ＝R R ＋r E ＝90100×100 2 V ＝90 2 V ＝127.3 V. (3)R 上的功率为：P R ＝U 2R ＝（902）290W ＝180 W.。

更上一层楼基础·巩固·达标1.下列各图象中(图5113)属于交流电的有（）图5-1-13思路解析：本题主要考查交流电流的定义和交变的图象，只要满足方向发生周期性变化的即是交变电流。

选项A中虽然是正弦波形，但方向始终没有发生变化，选项A不是交变电流；B中交变电流方向发生周期性变化，是锯齿波交流电，B正确；选项C中是余弦交变电流，C 正确；选项D中电流的方向也同样发生周期性变化，D也正确。

答案：BCD2.如图5-1-14所示，一线圈在匀强磁场中匀速转动，经过图所示位置时（）A.穿过线圈的磁通量最小，磁通量的变化率最大B.穿过线圈的磁通量最大，磁通量的变化率最大C.穿过线圈的磁通量最大，磁通量的变化率最小D.穿过线圈的磁通量最小，磁通量的变化率最小图5-1-14思路解析：本题主要考查对交变电流的产生过程的理解。

由图可知线圈平面与磁感线平行，应处于垂直于中性面的平面，此时穿过线圈的磁通量最小，磁通量的变化率最大，所以A 选项正确。

答案：A3.一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时（）A.线圈平面与磁感线方向垂直B.通过线圈的磁通量达到最大值C.通过线圈的磁通量变化率达到最大值D.线圈中的电流方向不发生变化思路解析：本题主要考查对中性面的理解。

根据中性面的定义：线圈平面与磁感线垂直的位置叫中性面，所以A选项正确；当线圈处于中性面时穿过线圈的磁通量最大，B选项正确，但磁通量的变化率却最小为零，因此线圈中的电动势为零，C选项错，线圈转过中性面时，电流方向要发生改变，所以D选项错。

答案：AB4.矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图5-1-15所示。

下列结论正确的是 （）图5-1-15A.在t=0.1 s 和t=0.3 s 时，电动势最大B.在t=0.2 s 和t=0.4 s 时，电动势改变方向C.电动势的最大值是157 VD.在t=0.4 s 时，磁通量变化率最大，其值为3.14 Wb/s思路解析：本题主要考查交变电流的图象描述。

第1节交变电流【测控导航】知识点题号1.中性面22.交变电流的概念13.交变电流的产生4、104.交变电流瞬时值、峰值的计算3、75.交变电流的图象5、6、8、9巩固基础1.如图所示的图象中属于交变电流的有( ABC )解析:题图A、B、C中e的方向均发生了变化,故它们属于交变电流,但不是按正弦函数规律变化的交变电流,图D中e的方向未变化,是直流电,选项A、B、C正确.2.(2012年吉林省油田高中高二上学期期末)一矩形闭合线圈在匀强磁场中匀速转动,当线圈平面通过中性面时( ACD )A.线圈平面与磁感线垂直,此时通过线圈的磁通量最大B.通过线圈磁通量的变化率达最大值C.线圈中感应电流为零D.此位置前后的感应电流方向相反解析:当线圈平面通过中性面时,线圈平面与磁感线垂直,通过线圈的磁通量最大,通过线圈磁通量的变化率为零,线圈中感应电流为零,此位置前后的感应电流方向相反.故选项A、C、D正确,B错误.3.交流发电机在工作时电动势为e=Emsin ωt,若将发电机的角速度提高一倍,同时将线框所围面积减小一半,其他条件不变,则其电动势变为( C )A.e'=Em sin 错误！未找到引用源。

B.e'=2Emsin 错误！未找到引用源。

C.e'=Emsin 2ωt D.e'=错误！未找到引用源。

sin 2ωt解析:交变电流的瞬时值表达式e=Em sin ωt,其中Em=nBSω,当ω加倍而S减半时,Em不变,故C正确.4.如图所示,当矩形线圈在匀强磁场中以较小的角速度逆时针匀速转动时,与之相连的灵敏电流计指针左右摆动.若当线圈转动到图示位置时,电流计指针在刻度盘的右边.线圈由图示位置继续转动,则当( A )A.线圈在转过90°~180°的过程中,电流计指针在刻度盘的左边B.线圈在转过270°~360°的过程中,电流计指针在刻度盘的左边C.线圈转至90°瞬间,电流计指针在刻度盘的右边D.线圈通过图示位置时,线圈中电流改变方向解析:每当线圈平面经过中性面时,电流方向将发生改变,选项D错;线圈在转过90°~180°的过程中,电流方向与图示电流方向相反,电流计指针在刻度盘的左边,选项A正确;线圈在转过270°~360°的过程中,电流方向与图示电流方向相同,电流计指针仍在刻度盘的右边,选项B错;线圈转至90°瞬间,通过线圈的磁通量最大,磁通量的变化率最小,产生的交变电流为零,电流计指针不偏转,选项C错.故本题正确选项为A.5.如图(甲)所示,一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO'以恒定的角速度ω转动.当从线圈平面与磁场方向平行时开始计时,线圈中产生的交变电流按照图(乙)所示的余弦规律变化,则在t=错误！未找到引用源。

5 电能的输送1.(2018·江苏南京期中)远距离输送交变电流都采用高压输电.我国正在研究用比330 kV高得多的电压进展输电.采用高压输电的优点是( C )A.可提高用户端电压B.可根据需要调节交流电的频率C.可减少输电线上的能量损失D.可加快输电的速度解析:采用高压输电减小了输电电流,可减少能量损失,但不能改变交变电流的频率和输电速度,用户端电压由降压变压器决定,应当选项C正确.2.某用电器离供电电源的距离为l,线路上的电流为I.假设要求线路上的电压降不超过U.输电导线的电阻率为ρ,那么该输电导线的横截面积的最小值是( C )A.B.I2ρ C. D.解析:因为导线的总长度为2l,所以电压降U=IR=Iρ,解得S=,应当选项C正确.3.(2019·安徽芜湖检测)如下列图为远距离输电线路的示意图,假设发电机的输出电压不变,如此如下表示中正确的答案是( C )A.升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B.输电线中的电流只由升压变压器原、副线圈的匝数比决定C.当用户用电器的总电阻减小时,输电线上损失的功率增大D.升压变压器的输出电压等于降压变压器的输入电压解析:变压器的输入功率、输入电流的大小是由次级负载消耗的功率大小决定的,选项A,B错误;用户用电器总电阻减小,据P=,消耗功率增大,输电线中电流增大,线路损失功率增大,选项C正确;升压变压器的输出电压等于输电线路电阻上损失的电压加上降压变压器的输入电压,选项D错误.4.远距离输电中,当输送的电功率为P,输送电压为U时,输电线上损失的电功率为ΔP,假设输送的电功率增加为4P,而输电线中损失的电功率减为,输电线电阻不变,那么输电电压应增为( C )A.32UB.16UC.8UD.4U解析:根据题意知ΔP=()2·r,ΔP=()2·r得U′=8U,故C正确.5.(多项选择)如图为模拟远距离输电电路,两理想变压器的线圈匝数n1=n4<n2=n3,A1,A2,A3为一样的理想交流电流表.当a,b端接入低压交流电源时,如此( AC )A.A1,A3的示数相等B.A1,A2,A3的示数相等C.A1的示数大于A2的示数D.A2的示数大于A3的示数解析:因为=,=,n1=n4<n2=n3,故I1>I2,I4>I3,即A1的示数大于A2的示数,A2的示数小于A3的示数;又I2=I3,所以I1=I4,即A1,A3的示数相等,选项A,C正确,B,D错误.6.(2019·湖北宜昌检测)“西电东送〞工程中,为了减少输电损耗,必须提高输电电压.从西部某电站向华东某地区输送的电功率为 106 kW,输电电压为 1 000 kV,输电线电阻为100 Ω.假设改用超导材料作为输电线,如此可减少输电损耗的功率为( A )A.105 kWB.104 kWC.106 kWD.103 kW解析:输电电流I=,输电线路损失的电功率P损=I2R=()2R=1×105kW;当改用超导输电时,就不损失电能,因此减少的输电损耗就等于P损,故A正确.7.(2019·江西景德镇检测)某发电站的输出功率为 104 kW,输出电压为4 kV,通过理想变压器升压后向 80 km 远处用户供电.输电线的电阻率为ρ=2.4×10-8Ω·m,导线横截面积为1.5×10-4 m2,输电线路损失的功率为输出功率的4%.求:(1)升压变压器的输出电压;(2)输电线路上的电压损失.解析:(1)导线电阻r=ρ=Ω=25.6 Ω输电线路损失功率为输出功率的4%,如此4%P=I2r代入数据得I=125 A由理想变压器P入=P出与P=UI得输出电压U== V=8×104 V.(2)输电线路上电压损失U′=Ir=125×25.6 V=3.2×103 V.答案:(1)8×104 V (2)3.2×103 V8.(2019·湖南岳阳检测)关于高压直流输电,如下说法正确的答案是( A )A.高压直流输电系统在输电环节是直流B.变压器能实现直流电和交流电的转换C.稳定的直流输电存在感抗和容抗引起的损耗D.直流输电时,要考虑电网中的各台交流发电机的同步运行问题解析:直流输电在发电环节和用电环节是交流,而输电环节是直流,A正确;换流器的功能是实现交流电和直流电的转换,B错误;稳定的直流输电不存在感抗和容抗引起的损耗,不需要考虑电网中的各台交流发电机的同步运行问题,C,D错误.9.(2018·江苏徐州检测)(多项选择)为消除高压输电线上的凌冰,有人设计了这样的融冰思路:利用电流的热效应除冰.假设在正常供电时,高压线上送电电压为U,电流为I,热耗功率为P;除冰时,输电线上的热耗功率需变为9P,如此除冰时(认为输电功率和输电线电阻不变)( AD )A.输电电流为3IB.输电电流为9IC.输电电压为3UD.输电电压为U解析:输电线上的热耗功率P线=I2R线,热耗功率由P变为9P,如此电流由I变为3I,选项A正确.输电功率P不变,由P=UI,电流变为3I,输电电压为U,选项D正确.10.(2019·江西赣州检测)如下列图,某发电机输出功率是100 kW,输出电压是250 V,从发电机到用户间的输电线总电阻为8 Ω,要使输电线上的功率损失为5%,而用户得到的电压正好为220 V,如此升压变压器和降压变压器原、副线圈匝数比分别是( C )A.16∶1 190∶11B.1∶16 11∶190C.1∶16 190∶11D.16∶1 11∶190解析:输电线损失功率P损=100×103×5% W=5×103 W,所以,输电线电流I2==25 A,升压变压器原线圈电流I1==400 A,故升压变压器原、副线圈匝数比==.升压变压器副线圈两端电压U2=U1=4 000 V,输电线损失电压U损=I2R总=200 V,降压变压器原线圈电压U3=U2-U损= 3 800 V,故降压变压器原、副线圈匝数比为==,应当选项C正确.11.(2019·安徽合肥检测)如下列图,(甲)是远距离输电线路的示意图,(乙)是发电机输出电压随时间变化的图象,如此( D )A.用户用电器上交流电的频率是100 HzB.发电机输出交流电的电压有效值是500 VC.输电线的电流只由降压变压器原、副线圈的匝数比决定D.当用户用电器的总电阻增大时,输电线上损失的功率减小解析:由u t图象可知,交流电的周期T=0.02 s,故频率f==50 Hz,选项A错误;交流电压的最大值 U m=500 V,故有效值U==250 V,选项B错误;输电线上的电流由降压变压器副线圈上的电阻和降压变压器原、副线圈的匝数比决定,选项C错误;当用户用电器的总电阻增大时,副线圈上的电流减小,根据=,原线圈(输电线)上的电流减小,根据P=R,输电线损失的功率减小,选项D正确.12.如图为远距离输电示意图,两变压器均为理想变压器,升压变压器T的原、副线圈匝数分别为n1,n2,在T的原线圈两端接入一电压u=U max sin ωt的交流电源,假设输送电功率为P,输电线的总电阻为2r,不考虑其他因素的影响,如此输电线上损失的电功率为( C )A.()B.()C.4()2()2rD.4()2()2r解析:由瞬时值表达式知,原线圈电压的有效值U1=,根据理想变压器的电压规律可得=,由理想变压器的输入功率等于输出功率得P=I2U2,输电线上损失的电功率P损=·2r,联立可得P损=4()2()2r,故C正确.13.某村在距村庄较远的地方修建了一座小型水电站,发电机输出功率为9 kW,输出电压为500 V,输电线的总电阻为10 Ω,允许线路损耗的功率为输出功率的4%,求:(1)村民和村办小企业需要220 V电压时,所用升压变压器和降压变压器的原、副线圈的匝数比各为多少?(不计变压器的损耗)(2)假设不用变压器而由发电机直接输送,村民和村办小企业得到的电压和功率是多少?解析:(1)建立如下列图的远距离输电模型.由线路损耗的功率P线=R线,可得I线== A=6 A,又因为P输出=U2I线,所以U2== V=1 500 V,U3=U2-I线R线=(1 500-6×10)V=1 440 V,根据理想变压器规律===,===所以升压变压器和降压变压器原、副线圈的匝数比分别是1∶3和72∶11.(2)假设不用变压器而由发电机直接输送(模型如下列图),由P输出=UI线′,可得I线′== A=18 A所以线路损耗的功率P线=I线′2R线=182×10 W=3 240 W用户得到的电压U用户=U-I线′R线=320 V用户得到的功率P用户=P输出-P线=(9 000-3 240)W=5 760 W.答案:(1)1∶3 72∶11 (2)320 V 5 760 W。

第5节 电能的输送【测控导航】知识点 题号 1.输电电压损失 1、52.输电功率损失 2、3、6、7、103.对高压输电的理解 94.远距离输电问题4、5、6、8、11巩固基础1.对交流输电线路来说,输电线上的电压损失( D ) A.只由电阻造成 B.只由感抗造成 C.只由容抗造成D.由A 、B 、C 所述三个因素造成解析:输电线有电阻,对交流电还有感抗和容抗,所以选D.2.(2012年吉林省油田高中高二第一学期期末)关于减小远距离输电线上的功率损耗,下列说法正确的是( C )A.由功率P=U 2/R,应降低输电电压,增大导线电阻B.由P=IU,应低电压小电流输电C.由P=I 2R,应减小导线电阻或减小输电电流D.上述说法均不对解析:输电线上的功率损耗P=I 2R=U 2/R=IU,式中I 应为输电线上电流,U 应为输电线上所损失的电压,R 为输电线上的电阻.计算输电线上的功率损耗,所用公式中各个物理量应为输电线上对应的物理量.3.输电导线的电阻为r,输送电功率为P,现分别用U 1和U 2两种电压来输电,则两次输电线上损失的功率之比为( C ) A.U 1∶U 2 B.∶ C.∶ D.U 2∶U 1解析:由P=UI 得输电线中的电流I=错误！未找到引用源。

.输电线中损失的功率P 损=I 2r=(错误！未找到引用源。

)2r=错误！未找到引用源。

.即在输送功率和输电线电阻不变的情况下,损失的功率与输电电压的平方成反比. 所以∶=∶.4.某用电器离供电电源的距离为l,线路上的电流为I,若要求线路上的电压降不超过U,已知输电导线的电阻率为ρ,那么,该输电导线的横截面积最小值是( B )A.错误！未找到引用源。

B.错误！未找到引用源。

C.错误！未找到引用源。

D.错误！未找到引用源。

解析:输电线的电阻r=ρ错误！未找到引用源。

,输电线上电压损失U=Ir=I ρ错误！未找到引用源。

,所以S=错误！未找到引用源。

《交变电流》检测题一、单选题1．如图，图甲中理想变压器原、副线圈的匝数之比n1：n2=5：1，电阻R= 20Ω，L1、L1为规格相同的两只小灯泡，S1为单刀双掷开关原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接l且S2闭合，此时L2正常开光．下列说法正确的是A．输入电压u的表达式u sin(50πt)VB．当S1接1，断开S2时，L1、L2均正常发光C．当S1接1，断开S2时，原线圈的输入功率将增大D．当S1换接到2后，R消耗的电功率为0.8W2．如图所示，a、b 灯分别标有“36V，40W”和“36V，25W”，闭合电键，调节R ，使a 、b 都正常发光．这时断开电键后再次闭合，则下列说法中错误的是（）A．重新闭合瞬间，由于电感线圈对电流增大的阻碍作用，a 将慢慢亮起来，而b 立即变亮B．重新闭合稳定后，两灯都正常发光，a 的额定功率大，所以较亮C．断开瞬间,由于电感线圈对电流减小的阻碍作用,通过a 的电流将逐渐减小, a 渐渐变暗到熄灭D．断开瞬间，b 灯立刻熄灭3．一理想变压器原、副线圈匝数比n1：n2＝11：5，原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10Ω的电阻，则（）A ．原线圈电流表的示数是22 A B．与电阻并联的电压表的示数是C ．经过1分钟电阻发出的热量是6×103 J D ．变压器的输入功率是1×103 W 4．如图所示，理想变压器原线圈中正弦式交变电源的输出电压和电流分别为和，两个副线圈的输出电压和电流分别为和、和.接在原副线圈中的五个完全相同的灯泡均正常发光．则下列表述正确的是A ．∶∶=1∶2∶1B ．∶∶=1∶1∶2C ．三个线圈匝数之比为5∶2∶1D ．电源电压与原线圈两端电压之比为5∶45．如图所示为一含有理想变压器的电路，U 为正弦交流电源，输出电压的有效值恒定，开关S 闭合前后理想电流表的示数比为1：3，则电阻1R 、2R 的比值12R R 为( )A ．1：1B ．2：1C ．3：1D ．4：16．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，A 、V 均为理想电表，R 为光敏电阻(其阻值随光强增大而减小)，l L 和2L 是两个完全相同的灯泡.原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是( )A ．电压u 的频率为100HzB ．电压表V 的示数为C ．当照射R 的光强增大时，电流表A 的示数变大D ．当l L 的灯丝烧断后，电压表V 的示数会变大7．如图甲所示，理想变压器原、副线圈匝数分别为1n 、2n ，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R =2Ω，现在a 、b 间，c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（ ）A ．T =0.01sB ．1n ：2n ≈55：2C ．电流表A 的示数I ≈36.4mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为08．如图甲所示，一阻值为R 的电阻接在电动势为E 、内阻为r 的直流电源两端，电源的效率为94.1%；如图乙所示，当该阻值为R 的电阻通过理想变压器接在电压有效值为E 、内阻为r 的交流电源上时，变压器原线圈两端的电压为2E，则该变压器的原、副线圈匝数比为A ．4：1B ．1：4C ．16：1D ．1：169．教学用发电机能够产生正弦式交变电流．利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P．若发电机线圈的转速变为原来的2倍，则A．R消耗的功率变为2P B．电压表V的读数变为2UC．电流表A的读数变为4I D．通过R的交变电流频率不变10．矩形金属线圈共10匝，在匀强磁场中绕垂直磁场方向的转轴匀速转动，线圈中产生的电动势e随时间t的变化情况如图所示，下列说法中正确的是A．此交流电的频率是50 Hz B．0.015 s时线圈平面与磁场垂直C．此交流电的电动势有效值是．穿过线圈的磁通量最大值为15Wb11．某交变电流的图象如图所示，则该交变电流的有效值为（）A．2 A B．4A C．3.5 A D．6A二、多选题12．如图甲所示的电路中，电阻R1＝R2＝R，和R1并联的D是理想二极管(正向电阻可视为零，反向电阻为无穷大)，在A、B之间加一个如图乙所示的交变电压(电压为正值时，U AB>0).由此可知( )A ．在A 、B 之间所加的交变电压的周期为2×10－2 sB ．在A 、B 之间所加的交变电压的瞬时值表达式为u ＝220√2sin 50πt (V)C ．加在R 1上电压的有效值为55√2 VD ．加在R 1上电压的有效值为55√10 V13．如图所示，一台理想变压器，要使变压的输入功率增加，可以采取下列哪种方法（其他条件保持不变）（ ）A ．增大R 的阻值B ．减小R 的阻值C ．增加副线圈的匝数n 2D ．减小原线圈的匝数n 114．如图甲所示，理想变压器原、副线圈的匝数比为 4：1，电压表、电流表为理想电表．L 1、L 2、L 3、L 4为四只规格均为“220V，60W”的相同灯泡．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（）A ．电流表的示数为 0.82AB ．电压表的示数为 660 VC ．a 、b 两点的电压是 1100VD ．a 、b 两点的电压是 1045V15．如图，电阻R 、电容C 和电感L 并联后，接人输出电压有效值、频率可调的交流电源.当电路中交流电的频率为f 时，通过R C 、和L 的电流有效值恰好相等.若将频率降低为12f ，分别用12,I I 和3I 表示此时通过R C 、和L 的电流有效值，则（ ）A ．13I I >B ．12I I >C ．32I I >D ．23I I =16．一含有理想变压器的电路如图所示，正弦交流电源电压为U 0，，变压器原副线圈匝数之比为3∶1，电阻关系为R 0= R 1 =R 2 =R 3，为理想交流电压表，示数用U 表示，则下列判断正确的是A ．闭合电键S ，电阻R 0与R 1消耗的功率之比为9∶1B ．闭合电键S ，电阻R 0与R 1消耗的功率之比为1∶1C ．断开S ，U 0∶U =11∶3D ．断开S ，U 0∶U =4∶1 三、实验题17．一个教学用的简易变压器，两线圈的匝数未知，某同学想用所学变压器的知识测定两线圈的匝数。

2019备战高考物理选修3-2-第五章交变电流-电能的输送（含解析）一、单选题1.发电厂发电机的输出电压为U1，发电厂至用户的输电导线的总电阻为R ，通过输电导线的电流为I ，输电线末端的电压为U2，下面选项不能表示输电导线上损耗的功率的是( )A. B. C. I2R D. I(U1－U2)2.照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七八点钟用电高峰开灯时电灯比深夜时要显得暗，这说明在用电高峰期（）A. 每个用电器的功率减小了，所以降压变压器的输出功率也减小了B. 总电阻比深夜时大，干路电流小，每一支路的电流就小C. 总电阻比深夜时小，干路电流大，输电线上损失的电压大D. 干路电流一定，支路比深夜时多，分去了一部分电流3.关于减小远距离输电线上的功率损耗，下列说法正确的是（）A. 由功率，应降低输电电压，增大导线电阻B. 由,应采用低电压小电流输电C. 由，应减小导线电阻或减小输电电流D. 上述说法均不对4.照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时（）A. 总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B. 总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C. 总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D. 总电阻比深夜时小，供电线路上的电流大，每盏灯两端的电压较低5.远距离输电时，如果输送的电功率一定，输电电压升高到原来的n倍，则输电线路上的功率损失将是原来的（）A. B. C. D.6.中央电视台《焦点访谈》多次报道某些边远落后农村电价过高，农民负担过重，其中客观原因是电网陈旧老化，近来进行农村电网改造，为了减少远距离输电的损耗而降低电费价格，可采取的措施有（）A. 提高输送功率B. 增大输送电流C. 提高输电电压D. 增大输电导线电阻7.利用超导材料零电阻的性质可实现无损耗输电.现有一直流电路,输电线的总电阻为0.4 Ω,它提供给用电器的电功率为40 kW、电压为800 V.如果用临界温度以下的超导电缆替代原来的输电线,保持供给用电器的功率和电压不变,那么节约的电功率为（）A. 1 kWB. 1.6×103 kWC. 1.6 kWD. 10 kW8.远距离输电时，若保证电能的输送功率不变，则( )A. 由公式得，输电电压越高，输电导线上的功率损失越大B. 由公式得，输电导线的电阻越大，输电导线上的功率损失越小C. 由公式得，输电电流越大，输电导线上的功率损失越大D. 由公式P＝IU 得，输电导线上的功率损失与电流强度成正比9.如图所示的远距离输电电路，升压变压器和降压变压器均为理想变压器，升压变压器原、副线圈的电压、电流和功率分别为、、、、、，降压变压器原、副线圈的电压、电流和功率分别为、、、、、，输电线上的总电阻为，下列说法中正确的是（）A. B.C. D. 输电线上损耗的功率为10.远距离输电的示意图如图：若发电机的输出电压不变，两变压器之间输电线电阻不变，其余线路电阻不计，则下列叙述中不正确的是（）A. 用电高峰时，输电线上损失的功率与发电机的输出功率之比比用电低谷时大B. 用电高峰时，输电线上电流较小，因此灯光较暗C. 当用户用电器的总电阻减小时，输电线上损失的功率增大D. 发电机输出的功率增大时用户得到的电压反而降低11.某小型发电站的电能输送示意图如图，变压器均为理想变压器并标示了电压和匝数．若电压U1=U4，输电线总电阻为r ，用户端的用电器正常工作，则（）A. U2=U3B. U2<U3C. =D. ＜12.照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七八点钟用电高峰开灯时电灯比深夜时要显得暗，这说明在用电高峰期（）A. 每个用电器的功率减小了，所以降压变压器的输出功率也减小了B. 总电阻比深夜时大，干路电流小，每一支路的电流就小C. 总电阻比深夜时小，干路电流大，输电线上损失的电压大D. 干路电流一定，支路比深夜时多，分去了一部分电流二、多选题13.如图所示为远距离高压输电的示意图．关于远距离输电，下列表述正确的是（）A. 增加输电导线的横截面积有利于减少输电过程中的电能损耗B. 高压输电是通过减小输电电流来减少电路的发热损耗的C. 在输送电压一定时，输送的电功率越大，输电过程中的电能损耗越小D. 高压输电必须综合考虑各种因素，不一定是电压越高越好14.图甲为远距离输电示意图，升压变压器原副线圈匝数比为1：100，降压变压器原副线圈匝数比为100：1，远距离输电线的总电阻为100Ω．若升压变压器的输入电压如图乙所示，输入功率为750kw．下列说法中正确的有（）A. 用户端交流电的频率为50HzB. 用户端电压为250VC. 输电线中的电流为30AD. 输电线路损耗功率为180kW15.图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电．已知输电线的总电阻R=10Ω，降压变压器T2的原、副线圈匝数之比为4：1，副线圈与纯电阻用电器组成闭合电路，用电器电阻R0=11Ω．若T1、T2均为理想变压器，T2的副线圈两端电压表达式为u=220 sin100πtV．下列说法正确的是（）A. 发电机中的电流变化频率为100HzB. 通过用电器的电流有效值为20AC. 升压变压器的输入功率为4650WD. 当用电器的电阻R0减小时，发电机的输出功率减小16.在总电压不变的条件下，黄昏时电灯比深夜暗，是因为黄昏时（）A. 线路中总电阻变大，干路电流变小B. 总电流一定，支路增多分去了电流C. 干路电流变大，线路损失电压增大D. 总电阻变小，每支路电流减小17.某发电厂原来用11kV的交流电压输电，后来改用升压变压器将电压升高到220kV输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中正确的是（）A. 据公式I= ，提高电压后输电线上的电流降为原来的B. 据公式I= ，提高电压后输电线上的电流增为原来的20倍C. 据公式P=I2R，提高电压后输电线上的功率损耗减为原来的D. 据公式P= ，提高电压后输电线上的功率损耗将增大为原来400倍18.如图甲为远距离输电示意图，变压器均为理想变压器．升压变压器原副线圈匝数比为l：100，其输入电压如图乙所示，远距离输电线的总电阻为100Ω．降压变压器右侧部分为一火警报警系统原理图，其中R1为一定值电阻，R2为用半导体热敏材料制成的传感器，当温度升高时其阻值变小．电压表V显示加在报警器上的电压（报警器未画出）．未出现火警时，升压变压器的输入功率为750kW．下列说法中正确的有（）A. 降压变压器副线圈输出的交流电频率为50HzB. 远距离输电线路损耗功率为180kwC. 当传感器R2所在处出现火警时，电压表V的示数变大D. 当传感器R2所在处出现火警时，输电线上的电流变大三、填空题19.在远距离输电中, 输送电压为220伏, 输送的电功率为44千瓦, 输电线的总电阻为0.2欧, 在使用原副线圈匝数比为1:10的升压变压器升压, 再用10:1的降压变压器降压方式送电时. 输电线上损失的电压为________ V, 损失的电功率为________ W20.远距离输送一定功率的交变电流，若输送电压升高为原来的n倍，则输电线上由电阻造成的电压损耗是原来的________，输电线上的电功率损耗是原来的________。

第五章水平测试测试时间：90分钟 满分：100分一、选择题(本大题共10小题，每小题4分，共40分。

在第1～6题给出的4个选项中，只有一个选项正确；在第7～10题给出的四个选项中，有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分。

)1．[2018·宜兴高二检测]如图所示，电路中有四个完全相同的灯泡，额定电压均为U ，额定功率均为P ，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n 1：n 2和电源电压U 1分别为( )A ．1∶2 2UB ．1∶2 4UC ．2∶1 4UD ．2∶1 2U 答案 C解析 设灯泡正常发光时，额定电流为I 0。

由题图可知，原线圈中电流I 原＝I 0，副线圈中两灯并联，副线圈中电流I 副＝2I 0，U 副＝U ，根据理想变压器的基本规律：I 原n 1＝I 副n 2得n 1∶n 2＝2∶1；U 原/U 副＝n 1n 2得U 原＝2U ，所以U 1＝4U 。

C 项正确。

2．[2018·四川高考]如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图象，则( )A ．用户用电器上交流电的频率是100 HzB ．发电机输出交流电的电压有效值是500 VC ．输电线的电流只由降压变压器原副线圈的匝数比决定D ．当用户用电器的总电阻增大时，输电线上损失的功率减小 答案 D解析 根据图乙可知，发电机输出的交流电的周期为0.02 s ，根据频率与周期的关系得发电机输出的交流电的频率为50 Hz ，由于变压器在传输电能的过程中不改变交流电的频率，故用户用电器上交流电的频率为50 Hz ，A 项错误；根据图乙可知，发电机输出的交流电的最大值为500 V ，由于该交流电是正弦式交变电流，根据正弦式交变电流的有效值与最大值的关系可得，发电机输出的交流电的有效值为250 2 V ，故B 项错误；根据输电线上的电流与升压变压器的输入电压U 1、升压变压器的原、副线圈的匝数比n 1n 2、降压变压器的原、副线圈的匝数比n 3n 4、输电线上的电阻R 线和负载电阻R 负的关系可得I 线＝I 3＝(n 4n 3)2U 1n 1·n 2－I 线R线R 负，即I 线＝n 24n 2U 1n 123R 负＋n 24R 线，则当升压变压器的输入电压U 1和输电线上的电阻R 线一定时，输电线的电流I 线与升压变压器的原、副线圈的匝数比n 1n 2、降压变压器的原、副线圈的匝数比n 3n 4和负载电阻R 负都有关系，故C 项错误；根据焦耳定律可得，输电线上损失的功率P 损＝I 2线R 线，又I 线＝n 24n 2U 1n 123R 负＋n 24R 线，即P 损＝n 44n 22U 21n 21n 23R 负R 线＋n 24R 线2则当用户用电器的总电阻增大时，输电线上损失的功率将减小，故D 项正确。
