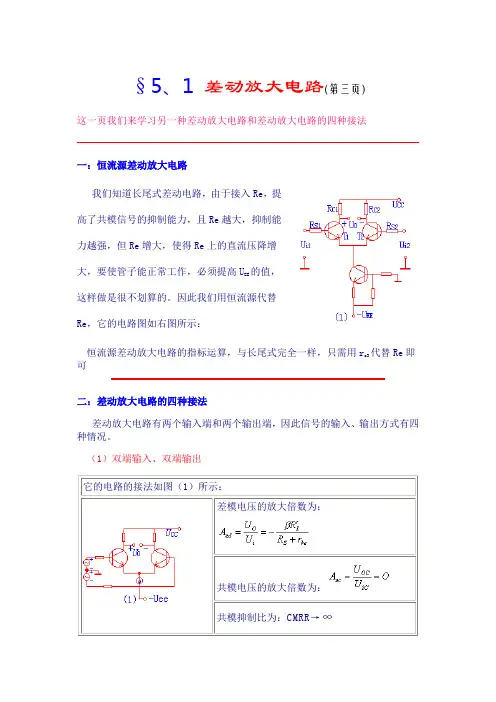

§5、1差动放大电路(第三页)这一页我们来学习另一种差动放大电路和差动放大电路的四种接法一：恒流源差动放大电路我们知道长尾式差动电路，由于接入Re，提高了共模信号的抑制能力，且Re越大，抑制能力越强，但Re增大，使得Re上的直流压降增大，要使管子能正常工作，必须提高UEE的值，这样做是很不划算的。

因此我们用恒流源代替Re，它的电路图如右图所示：恒流源差动放大电路的指标运算，与长尾式完全一样，只需用ro3代替Re即可二：差动放大电路的四种接法差动放大电路有两个输入端和两个输出端，因此信号的输入、输出方式有四种情况。

（1）双端输入、双端输出它的电路的接法如图（1）所示：差模电压的放大倍数为：共模电压的放大倍数为：共模抑制比为：CMRR→∞(2)双端输入、单端输出它的电路接法如图(2)所示:差模电压的放大倍数为:共模电压的放大倍数为:共模抑制比为:(3)单端输入、双端输出它的电路接法如图（3）所示：这种放大电路忽略共模信号的放大作用时，它就等效为双端输入的情况。

双端输入的结论均适用单端输入、双端输出。

(4)单端输入、双端输出它的电路的接法如图（4）所示：它等效于双端输入、单端输出。

这种接法的特点是：它比单管基本放大电路的抑制零漂的能力强，还可根据不同的输出端，得到同相或反相关系。

三：总结由以上我们可以看出：差动放大电路电压放大倍数仅与输出形式有关，只要是双端输出，它的差模电压放大倍数与单管基本的放大电路相同；如为单端输出，它的差模电压放大倍数是单管基本电压放大倍数的一半，输入电阻都相同。

下一节返回§5、2集成运算放大器集成运放是一种高放大倍数、高输入电阻、低输出电阻的直接耦合放大电路一：集成运放的组成它有四部分组成：1、偏置电路；2、输入级：为了抑制零漂，采用差动放大电路3、中间级：为了提高放大倍数，一般采用有源负载的共射放大电路。

4、输出级：为了提高电路驱动负载的能力，一般采用互补对称输出级电路二：集成运放的性能指标（扼要介绍）1、开环差模电压放大倍数 Aod它是指集成运放在无外加反馈回路的情况下的差模电压的放大倍数。

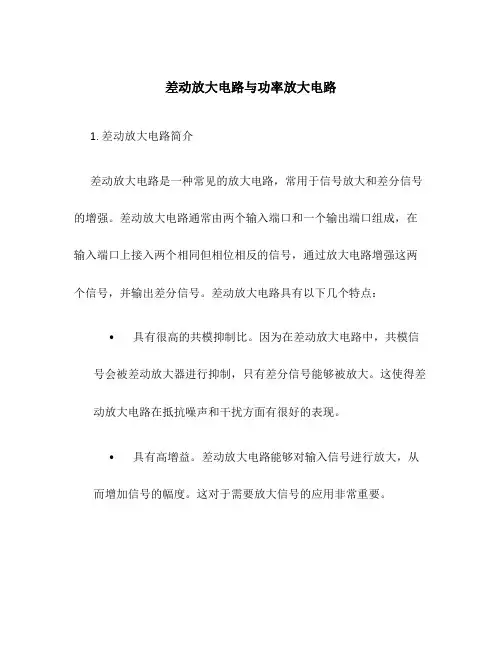

差动放大电路与功率放大电路1. 差动放大电路简介差动放大电路是一种常见的放大电路，常用于信号放大和差分信号的增强。

差动放大电路通常由两个输入端口和一个输出端口组成，在输入端口上接入两个相同但相位相反的信号，通过放大电路增强这两个信号，并输出差分信号。

差动放大电路具有以下几个特点：•具有很高的共模抑制比。

因为在差动放大电路中，共模信号会被差动放大器进行抑制，只有差分信号能够被放大。

这使得差动放大电路在抵抗噪声和干扰方面有很好的表现。

•具有高增益。

差动放大电路能够对输入信号进行放大，从而增加信号的幅度。

这对于需要放大信号的应用非常重要。

2. 差动放大电路的结构和原理差动放大电路可以由多种电子元件实现，其中最常见的是使用差动放大器。

差动放大器一般由两个晶体管、两个电阻和一个负反馈网络组成。

其基本结构如下：差动放大电路结构示意图：差动放大电路的工作原理如下：•两个输入端口分别接入相同但相位相反的信号，这样可以在两个输入端口形成差分信号。

差分信号可以通过晶体管进行放大。

•信号经过晶体管放大后，输出端口将输出放大后的差分信号。

在差动放大电路中，负反馈网络起到了平衡差分信号、提升共模抑制比以及调整放大倍数的作用。

负反馈网络一般由电阻和电容组成，并与晶体管的集电极或基极相连。

3. 功率放大电路简介功率放大电路是一种专门用于放大低功率信号至高功率信号的电路。

功率放大电路常用于音频放大、射频放大等应用中。

与差动放大电路不同，功率放大电路主要注重放大高功率信号，并且在电路设计上对功率放大的稳定性和效率有更高的要求。

4. 功率放大电路的结构和原理功率放大电路也可以由多种电子元件实现，常见的有晶体管功率放大电路和集成功率放大电路。

其中晶体管功率放大电路是最常见的一种，它根据不同的输入信号形式可以分为A、B、AB、C类等不同类型。

晶体管功率放大电路的基本结构如下：晶体管功率放大电路结构示意图：晶体管功率放大电路的工作原理如下：•输入信号经过预放大电路进行初步放大，然后输入到功放电路中。

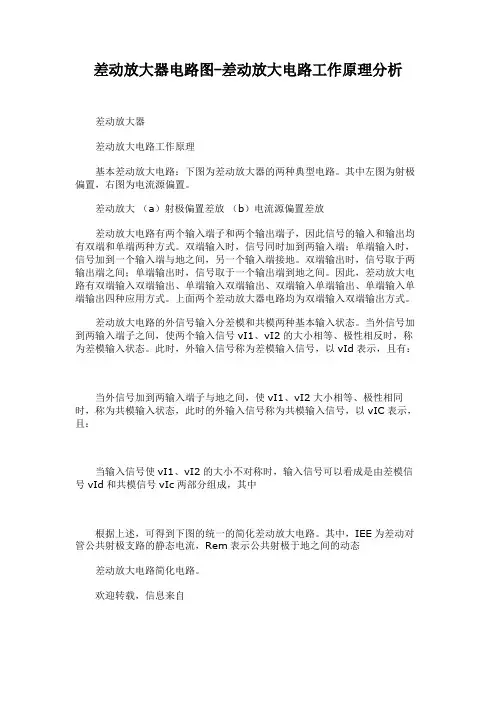

差动放大器电路图-差动放大电路工作原理分析
差动放大器
差动放大电路工作原理

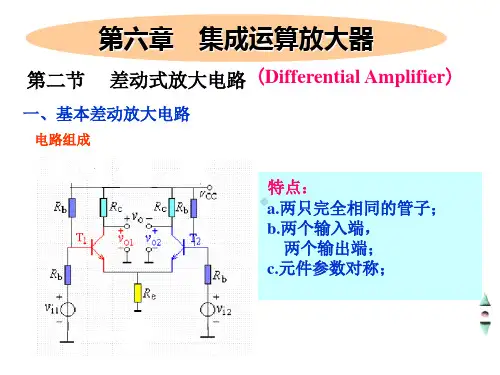

基本差动放大电路：下图为差动放大器的两种典型电路。

其中左图为射极偏置，右图为电流源偏置。

差动放大（a）射极偏置差放（b）电流源偏置差放
差动放大电路有两个输入端子和两个输出端子，因此信号的输入和输出均有双端和单端两种方式。

双端输入时，信号同时加到两输入端；单端输入时，信号加到一个输入端与地之间，另一个输入端接地。

双端输出时，信号取于两输出端之间；单端输出时，信号取于一个输出端到地之间。

因此，差动放大电路有双端输入双端输出、单端输入双端输出、双端输入单端输出、单端输入单端输出四种应用方式。

上面两个差动放大器电路均为双端输入双端输出方式。

差动放大电路的外信号输入分差模和共模两种基本输入状态。

当外信号加到两输入端子之间，使两个输入信号vI1、vI2的大小相等、极性相反时，称为差模输入状态。

此时，外输入信号称为差模输入信号，以vId表示，且有：
当外信号加到两输入端子与地之间，使vI1、vI2大小相等、极性相同时，称为共模输入状态，此时的外输入信号称为共模输入信号，以vIC表示，且：
当输入信号使vI1、vI2的大小不对称时，输入信号可以看成是由差模信号vId和共模信号vIc两部分组成，其中
根据上述，可得到下图的统一的简化差动放大电路。

其中，IEE为差动对管公共射极支路的静态电流，Rem表示公共射极于地之间的动态
差动放大电路简化电路。

欢迎转载，信息来自。

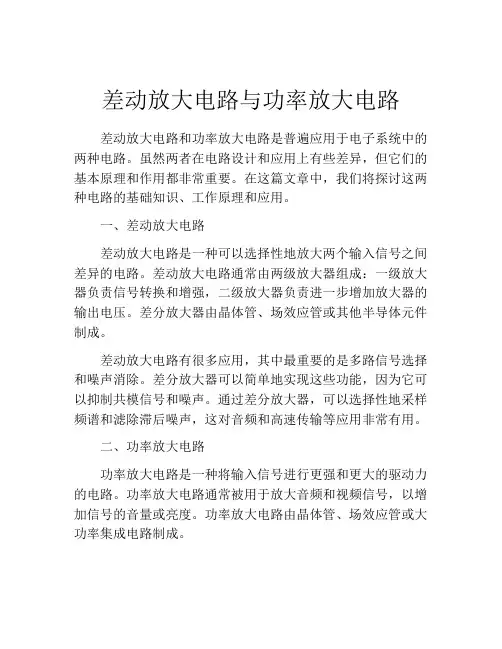

差动放大电路与功率放大电路差动放大电路和功率放大电路是普遍应用于电子系统中的两种电路。

虽然两者在电路设计和应用上有些差异，但它们的基本原理和作用都非常重要。

在这篇文章中，我们将探讨这两种电路的基础知识、工作原理和应用。

一、差动放大电路差动放大电路是一种可以选择性地放大两个输入信号之间差异的电路。

差动放大电路通常由两级放大器组成：一级放大器负责信号转换和增强，二级放大器负责进一步增加放大器的输出电压。

差分放大器由晶体管、场效应管或其他半导体元件制成。

差动放大电路有很多应用，其中最重要的是多路信号选择和噪声消除。

差分放大器可以简单地实现这些功能，因为它可以抑制共模信号和噪声。

通过差分放大器，可以选择性地采样频谱和滤除滞后噪声，这对音频和高速传输等应用非常有用。

二、功率放大电路功率放大电路是一种将输入信号进行更强和更大的驱动力的电路。

功率放大电路通常被用于放大音频和视频信号，以增加信号的音量或亮度。

功率放大电路由晶体管、场效应管或大功率集成电路制成。

功率放大电路通常需要高电流和高电压。

为了使功率放大电路能够工作，它们通常以比工作电压更高的电压供电。

然后，内部电路稳压器将高电压转换为理想的工作电压。

同样的，电源必须保证功率放大器获得足够的电流以克服负载电阻和电容的阻力。

三、差动放大电路与功率放大电路的不同1. 功能不同：差动放大电路可以选择性地放大差异信号，噪声和干扰；功率放大电路主要用于放大输入信号。

2. 构造不同：差分放大器通常由晶体管和场效应管制成；功率放大器通常由大功率集成电路制成。

3. 工作电压不同：由于功率放大电路需要较高的电流和电压，因此它们通常需要高电流和高压以实现其功能；差分放大器的电路要求比功率放大器低得多。

4. 电源不同：为了使功率放大电路能够工作，它们通常以比工作电压更高的电压供电。

差分放大器的电源要求比功率放大器低。

四、总结差异放大器和功率放大器在电路设计和应用中都很重要。

差分放大器被广泛用于噪声消除和多路信号选择，而功率放大器被广泛用于音频和视频放大。

一、实验目的1. 理解差动放大电路的工作原理及特点。

2. 掌握差动放大电路的性能指标测试方法。

3. 分析差动放大电路在抑制共模信号和放大差模信号方面的作用。

4. 通过实验验证理论分析的正确性。

二、实验原理差动放大电路由两个结构相同、参数对称的放大电路组成，分别称为同相输入端和反相输入端。

当输入信号同时作用于两个输入端时，电路能够有效抑制共模信号，放大差模信号。

三、实验器材1. 模拟电路实验箱2. 实验线路板3. 万用电表4. 信号发生器5. 示波器6. 线路连接线四、实验步骤1. 搭建电路：根据实验原理图，在实验线路板上搭建差动放大电路。

2. 静态测试：使用万用电表测量电路的静态工作点，确保电路正常工作。

3. 差模信号测试：向电路输入差模信号，使用示波器观察输出波形，并记录数据。

4. 共模信号测试：向电路输入共模信号，使用示波器观察输出波形，并记录数据。

5. 性能指标测试：根据测试数据，计算差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标。

五、实验结果与分析1. 静态测试结果：电路静态工作点稳定，符合设计要求。

2. 差模信号测试结果：输入差模信号时，输出波形清晰，差模电压放大倍数符合理论计算值。

3. 共模信号测试结果：输入共模信号时，输出波形基本消失，说明电路对共模信号抑制效果良好。

4. 性能指标测试结果：差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标均达到预期目标。

六、实验结论1. 差动放大电路能够有效抑制共模信号，放大差模信号，具有较好的线性度和稳定性。

2. 通过实验验证了理论分析的正确性，加深了对差动放大电路的理解。

3. 实验过程中，掌握了差动放大电路的搭建、测试和性能指标计算方法。

七、实验注意事项1. 实验过程中，注意电路的连接和调整，确保电路正常工作。

2. 测试数据要准确记录，以便后续分析。

3. 注意安全，避免触电等事故发生。

八、实验拓展1. 研究不同类型的差动放大电路，如具有恒流源的差动放大电路、差分放大电路的频率响应等。

差动放大电路差动放大电路是一种常用的电子电路，用于放大和增强信号。

它由多个放大器组成，每个放大器都有一个输入端和一个输出端，通过适当的连接方式，可以实现信号的差分放大。

差动放大电路常用于音频放大、信号处理等领域，下面我们来详细介绍一下它的原理和应用。

差动放大电路的基本原理是利用两个相互耦合的放大器同时对输入信号进行放大，然后将它们的输出信号相减得到差分信号。

其优点是可以抑制共模信号，提高系统的抗干扰能力，减小噪声的影响。

差动放大电路可以分为单端输入差动放大电路和双端输入差动放大电路两种。

单端输入差动放大电路一般由一个差动放大器和一个普通放大器组成，其基本结构如下：（此处省略图片描述）图中的OA1和OA2为两个放大器，VIN+和VIN-为差动输入信号，VOUT为输出信号。

而双端输入差动放大电路一般由两个差动放大器组成，其基本结构如下：（此处省略图片描述）图中的OA1和OA2为两个放大器，VIN1+和VIN1-为一个差动输入信号，VIN2+和VIN2-为另一个差动输入信号，VOUT为输出信号。

差动放大电路的输出电压可以用以下公式来表示：VOUT = (V1 - V2) * A其中，V1和V2分别为输入信号的电压，A为放大器的放大倍数。

差动放大电路的应用非常广泛。

例如，在音频放大领域，差动放大电路常用于放大麦克风、音乐设备等音频信号，并提供高质量的声音。

此外，它还常被应用于仪器仪表、通信设备、测量系统等领域，用于放大小信号、增强信号的稳定性和精确性。

总结一下，差动放大电路是一种用于放大和增强信号的电子电路。

它能够通过差分放大的方式来抑制共模信号，提高系统的抗干扰能力。

差动放大电路的结构和工作原理相对简单，应用范围广泛。

无论是音频放大、信号处理还是其他领域，差动放大电路都发挥着重要作用。

希望通过本文的介绍，您对差动放大电路有了更深入的了解。
