中山学院模电实验报告——恒流源式差动放大电路

模拟电路实验报告专业：_ 物理教育 ___年级：_ 2012级姓名：_ 周咏梅学号：_ 20123959 ___指导教师：_ 王宁宁 ___差分恒流源放大电路一、 实验目的1.了解差分放大电路的组成和接法；2.掌握差模电压放大倍数，共模电压放大倍数和抑制比；3.了解并了解差模输入电压和共模输入电压；4.了解差分放大电路常见的三种形式：基本形式，长尾式和恒流源式；5.熟知差分放大电路的四种接法；单端输入-双端输出，单端输入-单端输出，双端输入-双端输出，双端输入-单端输出。

二、已知条件12CC V V =,12EE V V -=-, 20L R K =, 20id V mV =,1f kHz = 三、主要技术指标。

3id R K ≥，50VD A ≥,且电路工作稳定。

四、实验用仪器示波器、电阻、直流电源、电流表、三极管。

五、电路设计与调试1． 恒流源：使下面的电路向上面的差分电路输入一个恒定不变的电流，上面的电流的变化不会引起下面电流的变化。

单端输入，双端输出电路原理与单管放大电路相同。

电路中其他参数的计算：kR R k r R R A r R R R A r I m v r r V R I U U m A I I I V R I U U U MAI I m A R U U I I VR U V V R R R U e be id d be L C d be EQ bb be BQ BQ BQ CQ BQ BQ C CQ CC CQ CQ CQ CQ E RBEQ RB EQ CQ B RB EE CC B B B RB 10212)(2134)/()5.0//(4.5/)(26)1(501.0/96.213.126.2/)(12245.0)()/(0'121121121211133112111===+==+-==⨯++==≈==≈==-=====-=≈=⨯==+⨯+=βββ由公式得：原理图：波形图：六、实验总结1.知道了 的求法，A d,R id,R0的求法;2.掌握了差分放大电路的组成和接法；3.掌握差模电压放大倍数，共模电压放大倍数和抑制比；5.了解了差分放大电路常见的三种形式：基本形式，长尾式和恒流源式；。

差动放大电路实验报告 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】实验五差动放大电路(本实验数据与数据处理由果冻提供,仅供参考,请勿传阅.谢谢~)一、实验目的1、加深对差动放大器性能及特点的理解2、学习差动放大器主要性能指标的测试方法二、实验原理R P 用来调节T1、T2管的静态工作点， Vi＝0时， VO＝0。

RE为两管共用的发射极电阻，它对差模信号无负反馈作用，不影响差模电压放大倍数，但对共模信号有较强的负反馈作用,可以有效抑制零漂。

差分放大器实验电路图三、实验设备与器件1、±12V直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、晶体三极管3DG6×3， T1、T2管特性参数一致，或9011×3,电阻器、电容器若干。

四、实验内容1、典型差动放大器性能测试开关K拨向左边构成典型差动放大器。

1) 测量静态工作点①调节放大器零点信号源不接入。

将放大器输入端A、B与地短接，接通±12V直流电源，用直流电压表测量输出电压VO ，调节调零电位器RP，使VO＝0。

②测量静态工作点再记下下表。

2) 测量差模电压放大倍数(须调节直流电压源Ui1= ,Ui2=理论计算：(r be =3K .β=100. Rp=330Ω) 静态工作点:E3BEEE CC 212E3C3R V )V (V R R R I I -++≈≈= I c Q =Ic 3/2=, Ib Q =Ic/β=100=ｕA U CEQ =Vcc-IcRc+U BEQ =*10+=双端输出:(注:一般放大倍数A 的下标d 表示差模,下标c 表示共模,注意分辨)Pbe B C iOd β)R (121r R βR △V △V A +++-===Ac 双 =0.单端输出:d i C1d1A 21△V △V A ===， d i C2d2A 21△V △V A -=== (参考答案中的Re=10K ,而Re 等效为恒流源电阻，理想状态下无穷大,因此上式结果应为0.读者自己改一下)实测计算:(注:本实验相对误差不做数据处理要求,下面给出的仅供参考比对数据) 静态工作点:Ic 1Q =(Vcc-Uc1)/Rc1=/10mA= Ic 2Q = Ib 1Q = Ic Q/β=100mA= Ib 2Q =U C1E1Q =U C1-U E1==U C2E2Q =差模放大倍数:(Ui=Ui1-Ui2=+ (注:放大倍数在实测计算时,正负值因数据而异~!)Ad1=(Uc1差模-Uc1)/(Ui-0)=Ad2=(Uc2差模-Uc2)/(Ui-0)=Ad双=Uo双/Ui==相对误差计算 (||Ad理|-|Ad实||)/|Ad理|r d1=| r d2=| r d双=%共模放大倍数:(Ui=+Ac1=(Uc1共模-Uc1)/Ui=共模-Uc2)/Ui=双=Uc双/Ui== (Ui=时同理)共模抑制比:CMRR=|Ad双/Ac双|=||=4.单端输入(注:上面实验中差模与共模接法均为双端输入,详见最后分析)＝Uc2）Ui=+时Ac1=时Ac1=正弦信号时(注:部分同学的输入电压可能为500mV,处理时请注意)Ac1=分析部分:(注:只供理解,不做报告要求)Vi、Vo、Vc1和Vc2的相位关系其中Vi、Vc1同相，Vi、Vc2反相，Vc1、Vc2反相。

恒流源差动放大电路
长尾式差动放大电路，由于接入R e ，提高了
共模信号的抑制能力，且R e 愈大，抑制能力愈强。

若R e 增大，则R e 上的直流压降增大，为了保证管
子的正常工作，必须提高电源电压，这是不合算
的。

为此希望有这样一种器件，它的交流电阻r
大，而直流电阻R 小。

恒流源就有此特性。

∞→∆∆=I U r I U R =
将长尾式中的R e 用恒流源代替，即得恒流源差动放大电路，如下图所示。

恒流源电路的等效电阻，与放大电路的输出电阻相同，其等效电路也如下图所示，按输入短路，输出加电源U o ，求出I o ，则恒流源的等效电阻为
o o o I U r =3
30)()(33R I I r I I U b ce b o o ++-=β
)()//(302133=+++R I I R R r I b be b 02133//3I R R R r R I be b ++-=
ce be be ce be r R R R r R R R r R r R R R r R I U r )//1()////()//1(2133
2132
1330003+++≈+++++==β
80=β KΩ=100ce r KΩ=1be r KΩ==621R R KΩ=53R
MΩ≈5.43o r
113323s B E CE BE EE R I R I U U U +++=
32121E E E I I I ≈=。

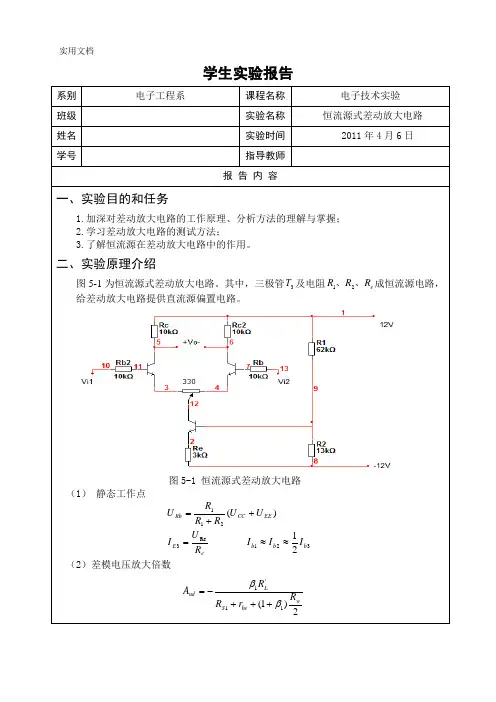

学生实验报告系别 电子工程系课程名称 电子技术实验 班级 实验名称 恒流源式差动放大电路姓名 实验时间 2011年4月6日学号指导教师报 告 内 容一、实验目的和任务1.加深对差动放大电路的工作原理、分析方法的理解与掌握；2.学习差动放大电路的测试方法；3.了解恒流源在差动放大电路中的作用。

二、实验原理介绍图5-1为恒流源式差动放大电路。

其中，三极管3T 及电阻e R R R 、、21成恒流源电路，给差动放大电路提供直流源偏置电路。

图5-1 恒流源式差动放大电路（1） 静态工作点)(211EE CC Rb U U R R R U ++=e E R U I Re 3= 32121b b b I I I ≈≈ （2）差模电压放大倍数2)1(11'1wbe S Lud Rr R R A ββ+++-=图5-2 21,c c v v 波形图四、实验结论与心得（1）结论：① 当输出端带负载L R 时，L R 越大，差模电压放大倍数d A 越小。

② 双端输出，它的差模电压放大倍数与单管基本的放大电路相同；单端输出，它的差模电压放大倍数是单管基本电压放大倍数的一半，输入电阻都相同。

③当021==i i U U 时，由于电路完全对称，VT1、VT2的静态参数也完全相同。

④由于电路的对称性，无论是温度的变化还是电源电压的波动，都会引起两个三极管集电极电流和电压的相同变化。

因此，其中相同的变化量互相抵消，使输出电压不变，从而抑制了零点漂移。

⑤双端输入，双端输出：d A 与单管放大电路的u A 基本相同；双端输入，单端输出：d A 约为双端输出一半；单端输入，双端输出：d A 与单管放大电路的u A 基本相同；单端输入，单端输出：d A 约为双端输出时的一半。

（2）心得：通过这次实验，了解到差动放大电路的电路特点。

在结构上，它由两个完全对称的共射电路组合而成；电路采用正负双电源供电。

利用恒流源的恒流特性给三极管提供了稳定的静态偏置电流。

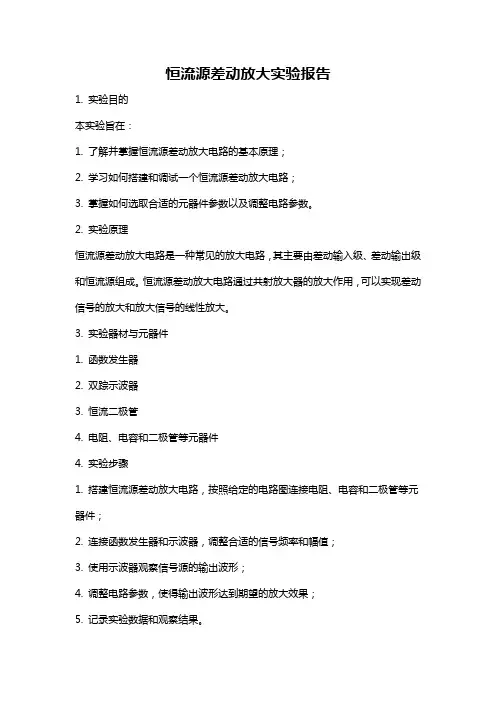

恒流源差动放大实验报告1. 实验目的本实验旨在：1. 了解并掌握恒流源差动放大电路的基本原理；2. 学习如何搭建和调试一个恒流源差动放大电路；3. 掌握如何选取合适的元器件参数以及调整电路参数。

2. 实验原理恒流源差动放大电路是一种常见的放大电路，其主要由差动输入级、差动输出级和恒流源组成。

恒流源差动放大电路通过共射放大器的放大作用，可以实现差动信号的放大和放大信号的线性放大。

3. 实验器材与元器件1. 函数发生器2. 双踪示波器3. 恒流二极管4. 电阻、电容和二极管等元器件4. 实验步骤1. 搭建恒流源差动放大电路，按照给定的电路图连接电阻、电容和二极管等元器件；2. 连接函数发生器和示波器，调整合适的信号频率和幅值；3. 使用示波器观察信号源的输出波形；4. 调整电路参数，使得输出波形达到期望的放大效果；5. 记录实验数据和观察结果。

5. 实验结果与分析通过调整电路参数，得到了合适的放大效果。

实验结果显示，恒流源差动放大电路能够实现差动信号的增益放大，并且能够保持较好的线性度。

6. 实验总结本实验通过搭建和调试恒流源差动放大电路，使得学生能够全面了解该电路的基本原理和调试方法，进一步掌握了电路搭建和调试的技能。

在实验过程中，学生需要注意选择合适的元器件参数，并且仔细调节电路参数，以实现良好的放大效果。

此外，观察实验结果时，要注意信号源的输出波形和放大器的增益以及线性度等指标。

总之，在本实验中，学生不仅加深了对恒流源差动放大电路的理解，还培养了实验操作和数据分析的能力，提高了解决问题的能力。

7. 参考资料[1] 实验教材《电子技术实验指导书》[2] 相关论文和教学视频。

*****电子科学与工程系 模拟电子技术验证性实验报告
实验名称 差分放大电路 实验时间 年 月 日
学生姓名 实验地点 同组人员
专业班级
一、实验目的
1、加深对差动放大器性能及特点的理解
2、学习差动放大器主要性能指标的测试方法 二、实验主要仪器设备和材料
1、模拟电路实验装置 一台
2、万用表 一块
3、数字毫伏表 一台
4、示波器 一台 三、实验内容和原理
图5－1是差动放大器的基本结构。

它由两个元件参数相同的基本共射放大电路组成。

当开关K 拨向左边时，构成典型的差动放大器。

调零电位器R P 用来调节T 1、T 2管的静态工作点，使得输入信号U i ＝0时，双端输出电压U O ＝0。

R E 为两管共用的发射极电阻， 它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。

图5－1 差动放大器实验电路
当开关K 拨向右边时，构成具有恒流源的差动放大器。

它用晶体管恒流源代替发射极电阻R E ，可以进一步提高差动放大器抑制共模信号的能力。

(1)、静态工作点的估算 典型电路
EE BE
E E U -U I R （认为U B1＝U B2≈0）
C1C2E
1I =I =I 2。

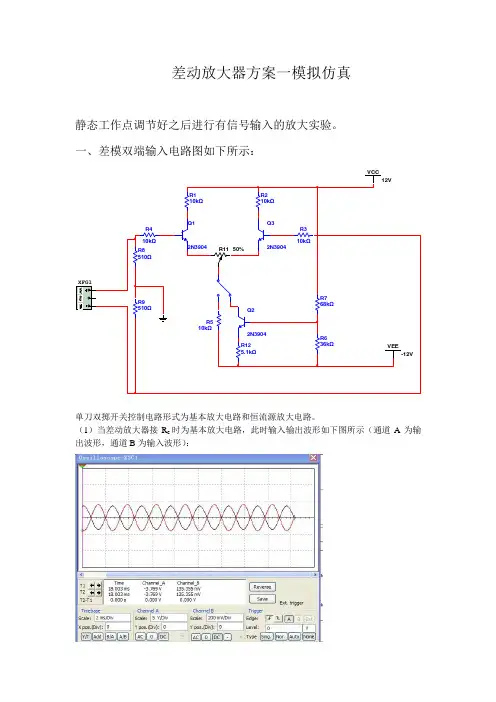

差动放大器方案一模拟仿真静态工作点调节好之后进行有信号输入的放大实验。

一、差模双端输入电路图如下所示：R110kΩR210kΩR310kΩR410kΩR510kΩR636kΩR768kΩR8510ΩR9510ΩVCC12VVEE-12VQ12N3904Q22N3904Q32N3904R1150%R125.1kΩXFG1单刀双掷开关控制电路形式为基本放大电路和恒流源放大电路。

（1）当差动放大器接R e 时为基本放大电路，此时输入输出波形如下图所示（通道A 为输出波形，通道B 为输入波形）：（2）当差动放大电路下端接恒流源时，输入与输出波形如下（通道A 为输出波形，通道B 为输入波形）：由以上两波形显示可知，双端输入时放大倍数在25倍左右，且由两图A 通道电压值可知，基本放大电路的放大倍数略小于接恒流源时的放大倍数。

二、差模单端输入电路图如下所示：R110kΩR210kΩR310kΩR410kΩR510kΩR636kΩR768kΩR8510ΩR9510ΩVCC12VVEE-12VQ12N3904Q22N3904Q32N3904R1150%R125.1kΩXFG1基本放大电路输入、输出波形（通道A为输出波形，通道B为输入波形）如下图所示：接恒流源时的输入、输出波形（通道A为输出波形，通道B为输入波形）如下图所示：三、差模输入时输出U O1、U O2的波形差模输入时，可以用示波器观察两个端口的输出信号波形观察它们的相位关系：四、共模输入时的输出情况 电路图如下：R110kΩR210kΩR310kΩR410kΩR510kΩR636kΩR768kΩR8510ΩR9510ΩVCC12VVEE-12VQ12N3904Q22N3904Q32N3904R1150%R125.1kΩXFG1共模输入时输入输出波形（通道A 为输出波形，通道B 为输入波形）如下图所示：输出电压值在fv单位级，近似为零，所以可以说明差模放大电路对共模信号的抑制作用。

实验五差动放大电路(本实验数据与数据处理由果冻提供,仅供参考,请勿传阅.谢谢~)一、实验目的1、加深对差动放大器性能及特点的理解2、学习差动放大器主要性能指标的测试方法二、实验原理R P用来调节T1、T2管的静态工作点，V i＝0时，V O＝0。

R E为两管共用的发射极电阻，它对差模信号无负反馈作用，不影响差模电压放大倍数，但对共模信号有较强的负反馈作用,可以有效抑制零漂。

差分放大器实验电路图三、实验设备与器件1、±12V直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、晶体三极管3DG6×3，T1、T2管特性参数一致，或9011×3,电阻器、电容器若干。

四、实验内容1、典型差动放大器性能测试开关K拨向左边构成典型差动放大器。

1) 测量静态工作点①调节放大器零点信号源不接入。

将放大器输入端A 、B 与地短接，接通±12V 直流电源，用直流电压表测量输出电压V O ，调节调零电位器R P ，使V O ＝0。

②测量静态工作点 再记下下表。

2) 测量差模电压放大倍数(须调节直流电压源Ui1=0.1V ,Ui2=-0.1V) 3) 测量共模电压放大倍数理论计算：(r be =3K .β=100. Rp=330Ω)静态工作点:E3BEEE CC 212E3C3R V )V (V R R R I I -++≈≈=1.153mA I c Q =I c 3/2=0.577mA, I b Q =I c /β=0.577/100=5.77ｕA U CEQ =V cc-I c R c+U BEQ =12-0.577*10+0.7=6.93V双端输出:(注:一般放大倍数A 的下标d 表示差模,下标c 表示共模,注意分辨)Pbe B C iOd β)R (121r R βR △V △V A +++-===-33.71A c 双 =0.单端输出:d i C1d1A 21△V △V A ===-16.86， d i C2d2A 21△V △V A -===16.86(参考答案中的Re=10K ,而Re 等效为恒流源电阻，理想状态下无穷大,因此上式结果应为0.读者自己改一下)实测计算:(注:本实验相对误差不做数据处理要求,下面给出的仅供参考比对数据)静态工作点:Ic 1Q =(Vcc-Uc1)/Rc1=(12-6.29)/10mA=0.571mA Ic 2Q =0.569mA Ib 1Q = Ic Q/β=0.571/100mA=5.71uA Ib 2Q =5.69uA U C1E1Q =U C1-U E1=6.29-(-0.61)=6.90VU C2E2Q =6.92V差模放大倍数:(Ui=Ui1-Ui2=+0.2V) (注:放大倍数在实测计算时,正负值因数据而异~!)Ad1=(Uc1差模-Uc1)/(Ui-0)=(10.08-6.29)/(0.2-0)=18.95Ad2=(Uc2差模-Uc2)/(Ui-0)=-18.80 Ad 双=Uo 双/Ui=7.46/0.2=37.3相对误差计算 (||Ad 理|-|Ad 实||)/|Ad 理|r d1=|16.86-18.95|/16.86=12.4% r d2=|16.86-18.80|/16.86=10.9% r d 双=10.6%共模放大倍数:(Ui=+0.1V)Ac1=(Uc1共模-Uc1)/Ui=(6.29-6.29)/0.1=0 Ac2=(Uc2共模-Uc2)/Ui=(6.31-6.31)/0.1=0Ac 双=Uc 双/Ui=-0.02/0.1=-0.2 (Ui=-0.1V 时同理)5.0-=-≈++++-===EC E P be B CiC1C2C12R R )2R R 21β)((1r R βR △V △V A A共模抑制比:CMRR=|Ad双/Ac双|=|37.3/(-0.2)|=186.54.单端输入(注:上面实验中差模与共模接法均为双端输入,详见最后分析)（正弦信号的Uc1＝Uc2）Ui=+0.1V时Ac1=(4.76-6.29)/0.1=-15.3Ac2=(7.84-6.31)/0.1=15.3Ao=(-3.70/0.1)=-37.0Ui=-0.1时Ac1=(8.13-6.29)/(-0.1)=-18.4Ac2=(4.47-6.31)/(-0.1)=18.4Ao=3.64/(-0.1)=-36.4正弦信号时(注:部分同学的输入电压可能为500mV,处理时请注意) Ac1=(0.32-6.29)/0.05=-119.4Ac2=(0.32-6.31)/0.05=-119.8分析部分:(注:只供理解,不做报告要求)Vi、Vo、Vc1和Vc2的相位关系电压值放大倍数Uc1Uc2Uo直流+0.1V 4.767.84-3.70直流-0.1V8.13 4.47 3.64正弦信号(50mV.1KHz)0.320.32\其中Vi、Vc1同相，Vi、Vc2反相，Vc1、Vc2反相。

目录1 课程设计的目的与作用 (1)1.1设计目的及设计思想 (1)1.2设计的作用 (1)1.3 设计的任务 (1)2 所用multisim软件环境介绍 (1)3 电路模型的建立 (3)4 理论分析及计算 (4)4.1理论分析 (4)4..1.1静态分析 (4)4.1.2动态分析 (5)4.2计算 (5)5 仿真结果分析 (6)6 设计总结和体会 (9)6.1设计总结 (9)6.2心得体会 (9)7参考文献 (10)1 课程设计的目的与作用1.1设计目的及设计思想根据设计要求完成对单入双出恒流源式差分放大电路的设计，加强对模拟电子技术的理解,进一步巩固课堂上学到的理论知识。

了解恒流源式差分放大电路的工作原理，掌握外围电路设计与主要性能参数的测试方法。

1.2设计作用通过multisim软件仿真电路可以使我们对恒流源式差分放大电路有更深的理解，同时可以与长尾式放大电路加以比较，看到恒流源式差分放大电路的优越性。

1.3设计任务1.设计一个单入双出恒流源是差分放大电路，在实验中通过调试电路，能够真正理解和掌握电路的工作原理。

2.正确理解所设计的电路中各元件对放大倍数的影响，特别是三极管的参数。

3.正确处理理论计算数据，并非仿真数据进行比较在比较中加深理解。

2 所用multisim软件环境介绍multisim软件环境介绍Multisim是加拿大IIT公司（Interrative Image Technologies Ltd）推出的基于Windows的电路仿真软件，由于采用交互式的界面，比较直观、操作方便，具有丰富的元器件库和品种繁多的虚拟仪器，以及强大的分析功能等特点，因而得到了广泛的引用。

针对不同的用户，提供了多种版本，例如学生版、教育版、个人版、专业版和超级专业版。

其中教育版适合高校的教学使用。

Multisim 7主界面。

启动Multisim，就会看到其主界面，主要是由菜单栏、系统工具栏、设计工具栏、元件工具栏、仪器工具栏使用中元件列表、仿真开关、状态栏以及电路图编辑窗口等组成。

实验五差分式放大电路姓名：学号：班级：指导老师：一、实验目的1.加深对差分式放大电路性能及特点的理解2.学习差分式放大电路主要性能指标的测试方法二、实验原理下图是差动放大器的基本结构。

它由两个元件参数相同的基本共射放大电路组成。

当开关K拨向左边时，构成典型的差动放大器。

R P用来调节T1、T2管的静态工作点，使得V i＝0时，双端输出电压VO＝0。

RE为两管共用的发射极电阻，它对差模信号无负反馈作用，不影响差模电压放大倍数，但对共模信号有较强的负反馈作用,可以有效抑制零漂，稳定静态工作点。

当开关K拨向右边时，构成具有恒流源的差分式放大电路。

它用晶体管恒流源代替发射极电阻R E，可以进一步提高差分式放大电路抑制共模信号的能力。

图5-1差分式放大电路1.静态工作点的估算典型电路：I E≈（|V EE| - V BE）/ R E（认为V B1 = V B2≈0）I C1 = I C2 = I E / 2恒流源电路：I C3 ≈I E3≈( R2/(R1+R2)(V CC+ |V EE|)-V BE)/R E3I C1 = I C2 = I C3 / 22.差模电压增益和共模电压增益当差分放大电路的射极电阻R E足够大，或采用恒流源电路时，差模电压增益A D由输出端方式决定，而与输入方式无关。

双端输出：R E = ∞，R P在中心位置时，A d = △V0/△V i = -βR C/（R B+r be+1/2（1+β）R P）单端输出A D1 = △V C1/△V i = 0.5A DA D2 = △V C2/△V i = -0.5A D当输入共模信号时，若为单端输出，则有A C1 = A C2 = △V C1/△V i = (-βR C) / (R B+r be+(1+β)(0.5R P+2R E))若为双打输出，在理想情况下A C = △V0/△V i = 03.共模抑制比KCMR为了表征差分放大电路对差模信号的放大作用和对共模信号的抑制能力，通常用一个综合指标来衡量，即共模抑制比：K CMR = | A d / A C | 或= K CMR 20Log|A d / A C|(dB)差分式放大电路的输入信号可采用直流信号也可采用交流信号。

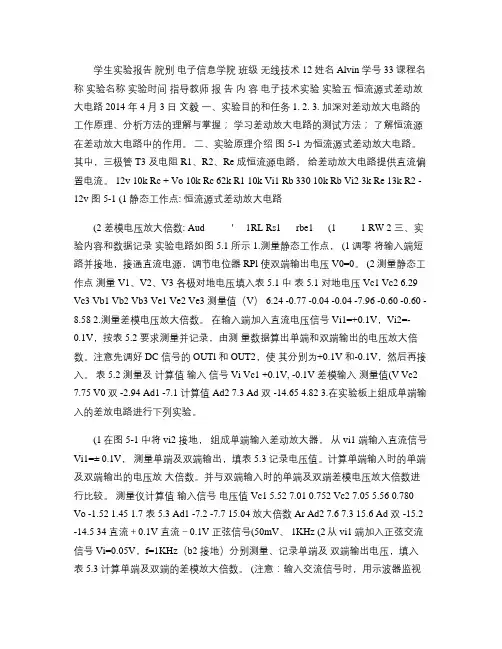

学生实验报告院别电子信息学院班级无线技术 12 姓名 Alvin 学号 33 课程名称实验名称实验时间指导教师报告内容电子技术实验实验五恒流源式差动放大电路 2014 年 4 月 3 日文毅一、实验目的和任务 1. 2. 3. 加深对差动放大电路的工作原理、分析方法的理解与掌握；学习差动放大电路的测试方法；了解恒流源在差动放大电路中的作用。

二、实验原理介绍图 5-1 为恒流源式差动放大电路。

其中，三极管 T3 及电阻 R1、R2、Re 成恒流源电路，给差动放大电路提供直流偏置电流。

12v 10k Rc + Vo 10k Rc 62k R1 10k Vi1 Rb 330 10k Rb Vi2 3k Re 13k R2 -12v 图 5-1 (1 静态工作点: 恒流源式差动放大电路三、实(2 差模电压放大倍数: Aud ' 1RL Rs1 rbe1 (1 1 RW 2验内容和数据记录实验电路如图 5.1 所示 1.测量静态工作点， (1调零将输入端短路并接地，接通直流电源，调节电位器 RPl 使双端输出电压 V0=0。

(2测量静态工作点测量 V1、V2、V3 各极对地电压填入表 5.1 中表 5.1 对地电压 Vc1 Vc2 6.29 Vc3 Vb1 Vb2 Vb3 Ve1 Ve2 Ve3 测量值（V） 6.24 -0.77 -0.04 -0.04 -7.96 -0.60 -0.60 -8.58 2.测量差模电压放大倍数。

在输入端加入直流电压信号 Vi1=+0.1V，Vi2=-0.1V，按表 5.2 要求测量并记录，由测量数据算出单端和双端输出的电压放大倍数。

注意先调好 DC 信号的 OUTl 和 OUT2，使其分别为+0.1V 和-0.1V，然后再接入。

表 5.2 测量及计算值输入信号 Vi Vc1 +0.1V, -0.1V 差模输入测量值(V Vc2 7.75 V0 双 -2.94 Ad1 -7.1 计算值 Ad2 7.3 Ad 双 -14.65 4.82 3.在实验板上组成单端输入的差放电路进行下列实验。

差动放大电路一、 实验原理差动放大电路是一种特殊的直接耦合放大电路，要求电路两边的元器件完全对称，即两管的型号相同特性相同，各对应电阻值相同。

它是一种有效的放大差模（有用）的信号，抑制共模信号和零点漂移的直流放大器。

二、实验电路图三、 元器件清单 元件NPN 晶体三级管9013100Ω电位器503Ω电阻982KΩ电阻 240K Ω电阻 10.1K Ω电阻 26.8K Ω电阻 信号发生器 12．15V 直流电源-11.86V 直流电源数量 2 1 22 2 2 11 1 1四、 静态测量数据记录将两个输入端接地，使ui1=ui2=0，调节W ，使Vc1=Vc2,即uo=0。

此时测量静态工作点的参数。

测量的结果和理论值如下：静态测量记录（Vcc=12.15V ，VEE=-11.86V ）1B V (V) 2B V (V) 1C V (V) 2C V (V) 1E I (mA )2E I (mA) E I (mA )β理论值 0.049 0.048 9.89 9.89 0.21 0.21 0.42 228 230测量0.074 0.074 10.03 10.01 2.112 2.096 0.423 228 230值五、 动态测量数据记录1、双端输入时差模电压放大倍数用信号发生器产生1KHZ 、30mV 的正弦波接入Ui ，用示波器观察Uo1、Uo2的波形，示波器采用“CH2反向”然后“叠加”的方法实现Uo 波形，比较它们的相位关系，然后把所测得的数据填入下面的表格中。

2、单端输入时的差模电压放大倍数 讲其中的一个输入端接地，信号发生器接入令一端与地之间，用1同样的方法观察波形并记录所测得的数据。

动态测量记录（Ui=30mv ，有效值，f=1KHZ 正弦波）电压（mV ）（有效值） 放大倍数1o u 2o u o u 1VD A 2VD A VD A双端输入 720 755 1475 理论值 28 29 57 测量值 24 25.2 49.2 单端输入 708 698 1406 理论值 28 29 57 测量值 23.6 23.3 46.93、共模抑制比Kcmr 测量讲两个输入端短接为一段，信号发生器产生约1V 的正弦波，接入到该端和地之间，此时输入共模信号。

差动输入（恒流源，Ube 倍增）音频功率放大器一体化教案一、教学目标1．分析、理解差动输入音频功率放大器的工作原理； 2．掌握电路调试、直流工作点参数测试与计算；3．理解并掌握两种恒流源电路的原理和特点，学习复合管第三种结构； 4．在理解差动输入音频功率放大器的工作原理的基础上能排查简单故障。

二、教学实施1．抄画电路如图1所示，这是笔者为中山技师学院电子专业三年级同学，在讲授《实用音响电路》一书时，为大家.设计的第四个中功率音频功放电路。

图1 差动输入音频功率放大器（1）要求大家抄画投影上的电路（学生行为）说明：图中方框中的为说明文字，帮助理解电路的工作原理，为了简便起见，可以不抄。

（2）展示PCB 元件布局图（老师行为）为了提高同学们的焊接成功率，老师专门设计一份模拟的PCB 元件布局图（图2）在此展示，供大家参考。

在制作实施阶段，打印给大家（2人一份）。

说明：为了减轻同学们的焊接任务，PCB 元件布局图中省略了1R 、2R 和1C 。

这些元件的省略并不会影响电路正常工作。

2图2 PCB 元件布局图2．工作原理由图1所示电路可以看出，从电源到地有5条直流通路，各支路参考静态电流也不相同，见表1。

1R 是输入电阻，与1C 组成低通滤波电路，滤除信号源或电路板引入的杂散高频干扰。

2R 为2C 提供放电通路，在系统断电后放掉2C 残存的电荷。

5R 与3C 、4C 组成去耦电路，消除输出级电流波动引起的电压纹波对输入级的影响。

课程：实用音响技术 授课班级：112电子512/5223电阻3R 、4R 组成分压电路产生2/CC U 电压加到VT 0的基极，建立静态偏置电压（5R 阻值较小，直流电压忽略不计），此时输出端Q 点电压也约为2/CC U 。

若由于某种原因使Q 点电压升高，则将有以下自动反馈平衡过程：↓↓→↑→=↑→→=↑→=↑↑→↑→Q C B C C B E EB E E B Q U U U U I U U U U U U U 6611111122)()-()(VT 1与VT 2构成差动放大级，6R 、8R 、VS 1与VT 3组成恒流源，给差动管提供恒定的静态电流，即使电源电压有较大范围的变动，该电流也基本保持不变。

竭诚为您提供优质文档/双击可除恒流源差动放大器实验报告篇一：电子技术实验报告恒流源式差动放大电路学生实验报告篇二：差动放大器实验报告计算机科学与技术学院实验报告课程：姓名：学号：专业：班级：模拟电路实验物联网1204时间：20XX年12月18日实验六差动放大电路一、实验目的差动放大器的特点是静态工作点稳定，对共模信号有很强的抑制能力，只是对输入信号的差（差模信号）作出相应，这些特点使之在电子设备中应用非常广泛。

集成运算放大器几乎都采用差动放大器作为输入级。

本实验的主要目的是加深对差动放大电路性能及特点的理解，学习差动放大电路主要性能指标的测试方法。

二、实验原理图1图1是差动放大器的基本结构。

它由两个元件参数相同的基本共射放大电路组成。

当开关J2拨向左边时，构成典型的差动放大器。

调零电位器Rw用来调节T1和T2管的静态工作点，使输入信号ui=0时，双端输出电压uo=0。

R4为两管共用的发射极电阻，它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。

当开关J2拨向右边时，构成具有恒流源的差动放大器，用晶体管恒流源代替发射极电阻R4，可以进一步提高差动放大器抑制共模信号的能力。

1.静态工作点的估算对于典型电路，Ie?Vee?VbeRe（可以认为）1Ic1?Ic2?Ie2而恒流源电路有R2cc?Vee)?VbeR?R2Ic3?Ie3?1Re31Ic1?Ic1?Ic322.差模电压放大倍数和共模电压放大倍数当差动放大器的射极电阻R4足够大，或采用恒流源电路时，差模电压放大倍数Ad有输出方式决定，而与输入方式无关。

双端输出时，R4等于无穷大，Rw在中心位置，而Ad?△Vo??△ViβRc1?(1?β)Rw2Rb?rbe单端输出(:恒流源差动放大器实验报告)时，Ad1?△Vc11?Ad△Vi2Ad2?△Vc21??Ad△Vi2当输入共模信号时，若为单端输出，则有Ac1?Ac2?△Vc1?△Vi?βRc1Rb?rbe?(1?β)(Rp?2Re)2??Rc2Re若为双端输出，在理想情况下有Ac?△uo?0△ui实际上由于元件不可能完全对称，因此Ac也不绝对等于零。

电子信息科学与技术专业设计报告差分放大电路目录一.实验目的 (2)二．设计仪器与元器件 (2)三.设计要求 (2)四.设计思路 (2)1. 器件选择 (2)2.设置静态工作点计算元件参量 (2)3．静态工作点的调整和测量 (3)五.差模电压增益A VD的测量 (3)六．设计原理 (4)七.仿真波形 (4)八. 实验结果.................................................................................5 九. 问题讨论 (6)一． 实验目的：1．掌握差分放大器的主要特性参数及测试方法;2．学会设计有恒流源的差分放大器及电路的调试技术; 3. 掌握差分放大器的基本实验要领二． 设计仪器与元器件：低频信号发生器 EE1641B 1台数字万用表 UT2003 1台双踪示波器 COS5020或TDS210 1台 实验箱 导线若干三. 设计要求：预设一具备恒流源偏置的单端输入—双端输办差分放大器。

已知条件：+UCC=+12V ，, UEE=-12V,RL=20K ，Uid=20mv 。

机能指标要求：Rid>20k,Au≥20,KCMR>60dB。

四． 设计思路：1.按照题意要求共模抑制比较高，即电路的对称性要好，由于实验室条件有限选择 VT1，VT2 ，VT3为9013，其放大倍数均为100。

设置静态工作点计算元件参量2．差分放大器的静态工作点首要由恒流源Im 决定，故一般先设定Im 。

Im 越小，恒流源越稳定，漂移越小，放大器的输入阻抗越高，但是也不能太小，此处取值2mA 。

则 Ie1Q=Ie 2Q≈I m/2=1mA(1)由rbe=300Ω+(1+100)26Mv/IEQ=300Ω+(1+100)26/ Ie =2926Ω 要求Rid>20k, 故 R id =2(R B1+ r be )＞20k则 R B1＞(10-2.926)k Ω=7.074 k Ω取R B1= R B2=8.5 k Ω(2) 要求AVD ≥20201'≥+-=beB L VDr R R A β 即100（R c1//10）/(2.926+8.5) >20则R c1>5.3 k Ω 取R c1=10 k Ω（3）计算静态工作点V R I V V V C C CC Q C Q C 221=-==基极：()V R I V V B C Q B Q B 0./121≈==β则V V V Q E Q E 7.021-≈= （4）计算恒流源参数，则1001012127.012100202.0100202.210110023233213⨯=+-++=-===⨯==R X R x R x X mA I mA Ie mA Ic b 则为假设此管子基极的电势且故 取R 1= R 2取X=-6.3则R 1= R 2= 18 k Ω R 3=2.46 k Ω为了方便调整电路的对称性，可以在T 1、T 2两管的射极接入一阻值较小的电位器RP1。
