道路工程识图与绘图试题

《AutoCAD建筑制图》模拟测试题一姓名班级学号得分一、填空题（20分，每空1分）1.要指定点距原点的距离为75，角度为55°，则应输入___75<55__。

2.使用Circle命令绘制圆时，默认选项是指定圆心和半径来绘制圆。

3.新建图形文件的命令形式是NEW，关闭图形文件的命令形式是CLOSE。

4.使用REVCLOUD命令可以绘制修订云线，使用SPLINE命令可以绘制样条曲线。

5.一个完整的尺寸标注由标注文本、尺寸线、尺寸界线、尺寸箭头、圆心标记等几个部分组成。

6.当绘制水平线或垂直线时，可按下F8键或单击状态栏上正交按钮打开正交模式。

7.以矩形阵列方式阵列复制对象生成后的对象组成的形体是一个矩形样式。

8.若要使用构造线命令绘制具有一定倾斜角度的构造线，应在命令行提示信息中选择角度选项。

9.若要使图层上的对象不能被编辑，但仍然能显示在绘图区中，则应对其锁定特性进行设置。

10.在三维视图中，三维旋转的命令是ROTATE3D 。

11.执行MLEDIT命令后，可打开“多线样式”对话框编辑多线。

12.使用MOVE命令可移动对象，使用ROTATE 命令可旋转对象。

13.若要通过命令行控制线条宽度，可在命令行中执行LWEIGHT命令。

14.圆角是利用指定半径的圆弧光滑地连接两个对象，而且在使用_ FILLET ___命令对图形进行圆角处理时，应先设定圆角弧半径，再进行圆角操作。

15.在AutoCAD中，图块分为内部图块和外部图块文件两类。

二、判断题（10分，每题1分）1.在插入外部图块时，用户不能为图块指定缩放比例及旋转角度。

（×）2.图块的属性值一旦设定后，就不能再进行修改。

（×）3.绘制椭圆与绘制椭圆弧均为同一命令。

（√）4.启用正交功能后，只能在水平方向或垂直方向绘制或移动对象。

（√）5.在使用MIRROR3D命令镜像三维实体时，只需指定两点之间的连线作为镜像参照轴即可镜像对象。

技师《道路工程制图》题库技师《道路工程制图》题库一. 选择题第一章制图基础1.丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（）（易） A保持尺头与图板左边贴紧 B水平线应由上向下逐条画出 C 可用丁字尺的下边画水平线 D 应防止受潮.曝晒.烘烤或弯曲2.据铅芯硬度不同用H或B标明，其中H表示（）。

（）（易） A 硬而淡 B软而浓 C软硬适中 D硬而浓3.A1 图幅的图纸外形尺寸是（）。

（）（易）A841×1189 B840×1189 C594×841 D594×8404.对图中比例下面表述正确的是（）。

（）（较难） A1：1001：50 D1：100>1：2005.图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（）（较易） A 缩小无关 B扩大有关 C实际有关D实际无关6.标高.坡长和曲线要素均以（）为单位。

（）（易） A kmB cmC mD mm7.标高的符号采用（）绘制的（）三角形表示。

（）（较易） A 中实线等边 B细实线等边 C中实线等腰直角 D细实线等腰直角第二章投影的基本知识8.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（）（较易） A 投影面 B H面 C W面 D V面9.将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

（）（较难） A YH B YW C WY D HY10.标高投影是一种带有数字标记的（）面（）。

（）（较难） A 单正投影 B 多正投影 C 多斜投影 D 单斜投影11.投影图的三等关系是（）。

（）（易） A高对正.长平齐.宽相等 B 宽对正.高平齐.长相等 C 长对正.高平齐.宽相等 D 长对正.宽平齐.高相等12.下面不是正投影特性的是（）。

（）（易） A 实形性 B 从属性C 平行性 D 相等性13.下面不是正投影法的优点的是（）。

《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。

（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。

（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。

（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。

（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。

（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。

（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。

（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。

（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

《道路工程制图》试题B一、单项选择题（本大题共10小题，每小题2分，共20分）1．国家标准的代号是（）A．ISO B．GBC．JB D．SJ2．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B3. 已知三线螺纹，螺距为1，则它的导程为( )。

A.1B.2C.3D.44．尺寸公差指的是（）A．允许的尺寸变动量B．加工时产生的尺寸误差C．加工时出现的尺寸偏差D．尺寸的极限大小5．轴上加工了两个垂直相交的等直径小圆孔，其正确的A-A剖面图是( )。

6．下列图中，正确的重合剖面图是（）7．下列四组视图中，正确的一组视图是（）8．下列图中，螺孔尺寸标注正确的图是（）.9．下列四组视图中，正确的一组视图是（）10．下列四组视图中，尺寸标注正确的一组视图是（）二、点线面作图题（10分）1.在水平面ABC内求作直线MN，MN长20且平行于BC，M点在AB上，N点在AC上。

..2.已知水平线AB 的长度为mm 25， 30=β和A 点的二投影a 、'a ，试求AB 的三面投影。

三、截交线作图题（8分）已知立体的左视图，补画主视图和俯视图中截交线的投影（保留作图线）。

四、相贯线作图题（8分）已知立体的左视图，补画主视图和俯视图中相贯线的投影。

五、轴测图作图题（6分）根据给定的三视图，画全立体的正等轴测图。

.六、组合体尺寸标注题（10分）标注组合体的尺寸，尺寸数值按1︰1在图中量取后取整数。

七、表达方法作图题（10分）根据给出物体的主视图和俯视图，在中间空白线框内将主视图画成半剖视图。

.八、标准件和常用件作图题（8分）补全螺栓连接图主视图和俯视图中所缺的线。

.九、计算题(10分)求图中所示直线的坡度与平距，并求直线上C点的标高。

十、简答题(10分)画路线平面图应注意哪几点？.。

道路工程制图与识图习题集1. 砌块路面采用混凝土预制块时，设计年限为（）。

[单选题] *A. 10年(正确答案)B. 15年C. 20年D. 30年答案解析：【火星解析】22版教材P2，砌块路面采用混凝土预制块时，设计年限为10年，采用石材时，为20年。

2. 关于城镇道路分级及主要技术指标，说法错误的是（）。

[单选题] *A.快速路必须设分隔带B.主干路横断面采用形式为三、四幅路C.支路的设计使用年限为10-15年D.次干路双向机动车道数≥4条(正确答案)答案解析：【火星解析】22版教材P1，表格。

3.不良土质路基处理分类中，尽可能地利用原有路基的是（）。

[单选题] *A.土质改良(正确答案)B.土的置换C.土的补强D.土的拌入答案解析：【火星解析】22版教材P14，土质改良是指用机械(力学)的、化学、电、热等手段增加路基土的密度，或使路基土固结，这一方法是尽可能地利用原有路基。

4.关于常用基层材料的选用，说法正确的是（）。

[单选题] *A.二灰稳定土可用于高级路面的基层和底基层B.水泥稳定土只用作高级路面的底基层(正确答案)C.石灰稳定土有良好的板体性，其水稳定和抗冻性都比水泥稳定土好D.水泥稳定土有明显的收缩特性，但小于二灰土和石灰土答案解析：【火星解析】22版教材P15-16，选项A：二灰稳定土也被禁止用于高级路面的基层；选项C：水泥稳定土有良好的粄体性，其水稳定和抗冻性都比石灰稳定土好；选项D：二灰稳定土有明显的收缩特性，但小于水泥土和石灰土。

5. 根据《城镇道路工程施工与质量验收规范》，以下属于沥青混合料面层施工质量检验与验收主控项目的是（）。

[单选题] *A.平整度B.中线偏位C.面层厚度(正确答案)D.含水率答案解析：【火星解析】22版教材P266，面层施工质量验收主控项目：原材料、压实度、面层厚度、弯沉值。

6. 城镇主干路路床顶面以下300-800mm的路基填料强度(CBR)的最小值是（）。

《道路工程制图与识图》期末复习资料一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )23A. 1.2倍B. 倍C. 倍D. 2倍5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )32A. 1.5倍B. 倍C. 倍D. 1倍6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594ξ841B. 210ξ297C. 420ξ594D. 297ξ4207. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594ξ841B. 210ξ297C. 420ξ594D. 297ξ4208. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段12. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调13. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法14. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感15. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法16. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好17. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性18. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性19. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性20. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐21. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系22. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系23. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系24. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为025. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为026. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为027. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直28. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断29. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直30. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直31. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )32. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影33. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍34. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )35. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )36. 右图所示六棱锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 五边形C. 六边形D. 七边形37. 右图所示圆柱被两平面所截切，切口的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合38. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线39. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线40. 右图所示球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆41. 右图为截切后正圆锥的正面投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三角形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三角形与椭圆曲线的组合42. 下图所示组合体，正确的左侧立面图是：( )43. 下图所示组合体，正确的1-1剖视图是：( )44. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋45. 在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋46. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋47. 在钢筋混凝土结构图中，构件的轮廓线用：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制48. 在钢筋混凝土结构图中，可见的钢筋用：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细49. 在钢筋混凝土结构图中，不可见的钢筋用：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制50. 在钢筋混凝土结构图中，钢筋的横断面用：( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示二、画出下面形体的正等轴测图。

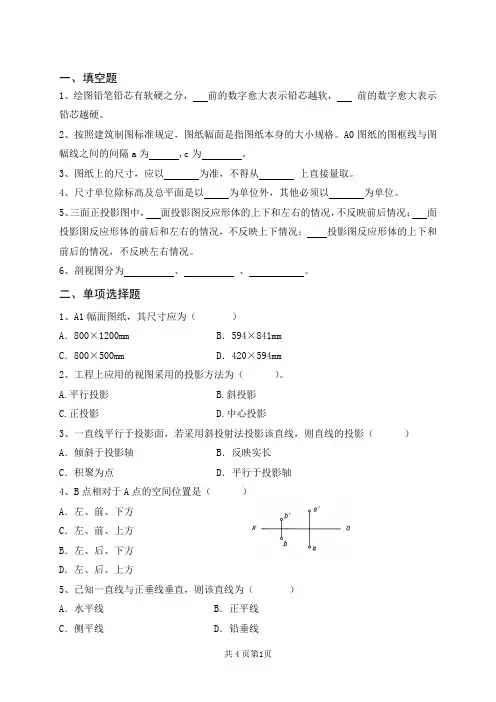

一、填空题1、绘图铅笔铅芯有软硬之分，前的数字愈大表示铅芯越软，前的数字愈大表示铅芯越硬。

2、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图框线与图幅线之间的间隔a为 ,c为。

3、图纸上的尺寸，应以为准，不得从上直接量取。

4、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。

5、三面正投影图中，面投影图反应形体的上下和左右的情况，不反映前后情况；面投影图反应形体的前后和左右的情况，不反映上下情况；投影图反应形体的上下和前后的情况，不反映左右情况。

6、剖视图分为、、。

二、单项选择题1、A1幅面图纸，其尺寸应为（）A．800×1200mm B．594×841mmC．800×500mm D．420×594mm2、工程上应用的视图采用的投影方法为（）。

A.平行投影B.斜投影C.正投影D.中心投影3、一直线平行于投影面，若采用斜投射法投影该直线，则直线的投影（）A．倾斜于投影轴B．反映实长C．积聚为点D．平行于投影轴4、B点相对于A点的空间位置是（）A．左、前、下方C．左、前、上方B．左、后、下方D．左、后、上方5、已知一直线与正垂线垂直，则该直线为（）A．水平线 B．正平线C．侧平线 D．铅垂线6、某直线的H面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.铅垂线7、轴测投影图是利用（）绘制的。

A．斜投影法B．中心投影法C．平行投影法D．正投影法8、符号表示了剖切位置、（）等含义。

A．剖面图2－2，投影方向向右B．剖面图2－2，投影方向向左C．断面图2－2，投影方向向左D．断面图2－2，投影方向向右9、在正面斜二测轴测图中，三向变形系数px、py、pz为（）。

A.均为0.820B.1、1、1C.1、0.5、1D.1、1、0.510、下列平面图形是直角三角形的为（）。

三、判断两直线的相对位置四、补全平面图形ABCDE的两面投影。

第二篇专业工程图模块7）1项目一识读路线工程图1-3如下图所示，在标高为±0的地面上开挖一基坑，坑底标高为-2m，各边坡度均为1/2，作出开挖线及坡面交线。

1-4已知主堤和支堤相交，顶面高程、地面高程及各坡面坡度如图所示，求坡脚线和坡面交线，并标注示坡线。

23项目一识读路线工程图1-5在如下图所示的地形面上修筑道路，已知路面位置及道路标准剖面，填方坡度为1：1.5，挖方坡度为1：1，求道路边坡与地形面的交线。

4项目一识读路线工程图1-6如下图所示，要在山坡上修筑一带圆弧的水平广场，其高程为30米，填方坡度为1：1.5，挖方坡度为1：1，求填挖边界线及各坡面交线。

5项目一识读路线工程图67项目一识读路线工程图1-9下图为公路路线平面图，识读公路路线平面图，解答以下问题：1．工程图样的表达方案分析：（1）路线平面图怎样形成的？（2）本图表达的是路线哪一段的路线平面图？2．路线平面图中地形部分的内容分析：（1）图中方位如何表达？（2）地形如何起伏？有无河流、山、陡坎等？3．路线平面图中路线部分的内容分析：（1）道路路线如何表达？（2）本路段有几个交点？都在什么位置？4．平曲线类型有几种？本图中的平曲线是哪一种？答：1．工程图样的表达方案分析：（1）路线平面图从上向下投影所得到的水平投影图，也就是用标高投影法所绘制的道路沿线周围区域的地形图。

（2）从图上可以看出：表示K121+558~K121+900路段的路线平面图。

2．路线平面图中地形部分的内容分析：（1）本图方位采用指北针来指明道路在该地区的方位与走向。

（2）地形起伏情况，根据图中等高线的疏密可以看出，该地区西侧地势较高，高约770m，东南方地势比较陡。

无河流，有山，有陡坎。

3．路线平面图中路线部分的内容分析：（1）用加粗实线表示道路路线，路线的总长度和各段之间的长度用里程桩号表示。

本张平面图上的设计线从K121+558处开始，由西南方向自西向东延伸在交点处右转设一缓和曲线，路线自西向东延伸至K121+900止，总长342米。

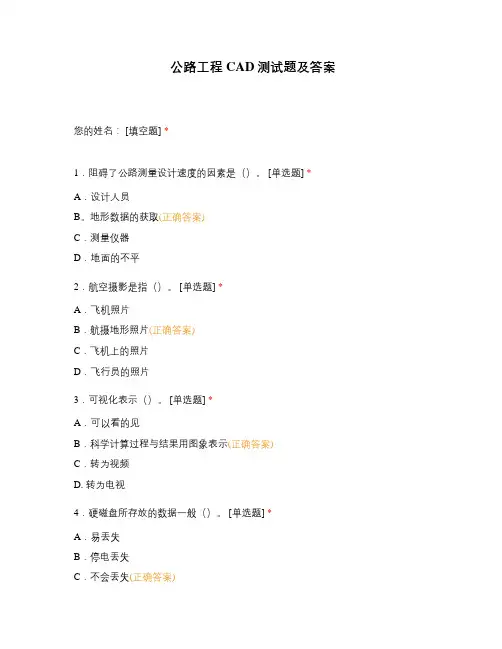

公路工程CAD测试题及答案您的姓名： [填空题] *_________________________________1．阻碍了公路测量设计速度的因素是（）。

[单选题] * A．设计人员B。

地形数据的获取(正确答案)C．测量仪器D．地面的不平2．航空摄影是指（）。

[单选题] *A．飞机照片B．航摄地形照片(正确答案)C．飞机上的照片D．飞行员的照片3．可视化表示（）。

[单选题] *A．可以看的见B．科学计算过程与结果用图象表示(正确答案)C．转为视频D. 转为电视4．硬磁盘所存放的数据一般（）。

[单选题] *A．易丢失B．停电丢失C．不会丢失(正确答案)D．有时丢失5．图形分辨率表示（）。

[单选题] *A．图形显示的清晰程度(正确答案)B．图形多少C．图形大小D．图形显示的快慢6．图形的显示缩放是指（）。

[单选题] * A．把图形缩小放大B．把图形移近或移远(正确答案)C．把图形放大再缩小D．把图形缩小后再放大7．二次开发是指（）。

[单选题] *A．利用编程语言编写绘图程序绘图(正确答案) B．开发了二次C．再次开发D．修改原绘图软件8．工程数据的特点是（）。

[单选题] *A．复杂、多样、动态(正确答案)B. 简单C．复杂而规则D．庞大但固定9．鼠标器主要用来（）。

[单选题] *A．画老鼠B．控制键盘C．控制屏幕D．控制屏幕上光标的位置(正确答案) 10．应用软件是指（）。

[单选题] *A．实用软件B．可用的软件C．针对特定专门应用的软件(正确答案) D．通用软件11．AutoCAD是一个（）。

[单选题] * A．设计系统B．设计软件C．交互式绘图软件(正确答案)D．计算软件12．数字地面模型是指（）。

[单选题] * A．地形图B．以数字形式来表示地形的方法(正确答案) C．立体模型D．数据模型13．高程内插是指（）。

[单选题] *A．在高程上插入数据B．把高程插入数据内部C．在内部插入数据D．根据已有数据内插增加数据量(正确答案)14．优化设计是指（）。
