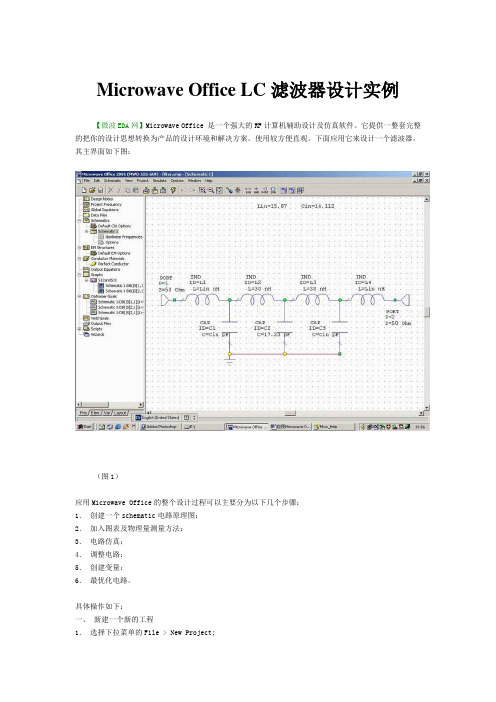

Microwave Office LC滤波器设计实例【微波EDA网】Microwave Office 是一个强大的RF计算机辅助设计及仿真软件。
它提供一整套完整的把你的设计思想转换为产品的设计环境和解决方案。
使用较方便直观。
下面应用它来设计一个滤波器。
其主界面如下图：（图1）应用Microwave Office的整个设计过程可以主要分为以下几个步骤：1．创建一个schematic电路原理图；2．加入图表及物理量测量方法；3．电路仿真；4．调整电路；5．创建变量；6．最优化电路。
具体操作如下：一、新建一个新的工程1．选择下拉菜单的File > New Project;2．选择File > Save Project As，给工程取个名字保存到本地磁盘。
二、设置工程默认的单位1．选择下拉菜单中的Options > project options > Global Unit 设置为mm2．修改其中的单位点击OK完成操作。
三、创建一个schematic原理图1．选择菜单Project > Add Schematic > New Schematic2．输入原理图的文件名例如：filter四、放置元器件1．按一下左下窗口的Elem，出现元件对话框2．按一下其中的Lumped Element旁边的“+”号，扩展Lumped Element组3．选择其下面的Inductor子组，再选中下方窗口显示IND模型，用鼠标左键选中并按住拖到schematic 窗口的合适位置出，释放左键。
如需改动元件位置再用左键选择拖动即可。
4．再重复上述操作，在schematic中放置一共四个IND电感。
并使他们连起来位置如图1所示。
5．选择Capacitor子组，再选中下方窗口中的CAP模型，拖动至schematic中放置位置如图1与电感连接。
在拖动过程中按住左键并单击右键可以旋转器件(为什么我旋转不了？因为要在第3步把元件从左边的窗口往后边的电路图中拖的过程中才能旋转)。

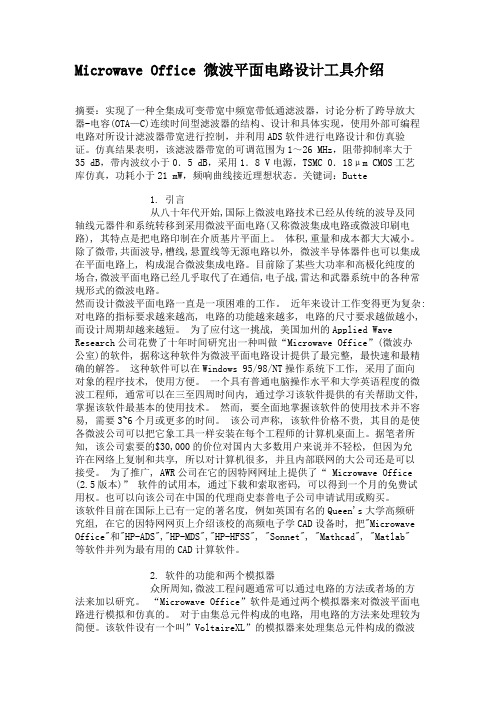

Microwave Office 微波平面电路设计工具介绍摘要：实现了一种全集成可变带宽中频宽带低通滤波器，讨论分析了跨导放大器-电容(OTA—C)连续时间型滤波器的结构、设计和具体实现，使用外部可编程电路对所设计滤波器带宽进行控制，并利用ADS软件进行电路设计和仿真验证。
仿真结果表明，该滤波器带宽的可调范围为1～26 MHz，阻带抑制率大于35 dB，带内波纹小于0．5 dB，采用1．8 V电源，TSMC 0．18μm CMOS工艺库仿真，功耗小于21 mW，频响曲线接近理想状态。
关键词：Butte1. 引言从八十年代开始,国际上微波电路技术已经从传统的波导及同轴线元器件和系统转移到采用微波平面电路(又称微波集成电路或微波印刷电路), 其特点是把电路印制在介质基片平面上。
体积,重量和成本都大大减小。
除了微带,共面波导,槽线,悬置线等无源电路以外, 微波半导体器件也可以集成在平面电路上, 构成混合微波集成电路。
目前除了某些大功率和高极化纯度的场合,微波平面电路已经几乎取代了在通信,电子战,雷达和武器系统中的各种常规形式的微波电路。
然而设计微波平面电路一直是一项困难的工作。
近年来设计工作变得更为复杂: 对电路的指标要求越来越高, 电路的功能越来越多, 电路的尺寸要求越做越小, 而设计周期却越来越短。
为了应付这一挑战, 美国加州的Applied Wave Research公司花费了十年时间研究出一种叫做“Microwave Office”(微波办公室)的软件, 据称这种软件为微波平面电路设计提供了最完整, 最快速和最精确的解答。
这种软件可以在Windows 95/98/NT操作系统下工作, 采用了面向对象的程序技术, 使用方便。
一个具有普通电脑操作水平和大学英语程度的微波工程师, 通常可以在三至四周时间内, 通过学习该软件提供的有关帮助文件, 掌握该软件最基本的使用技术。
然而, 要全面地掌握该软件的使用技术并不容易, 需要3~6个月或更多的时间。

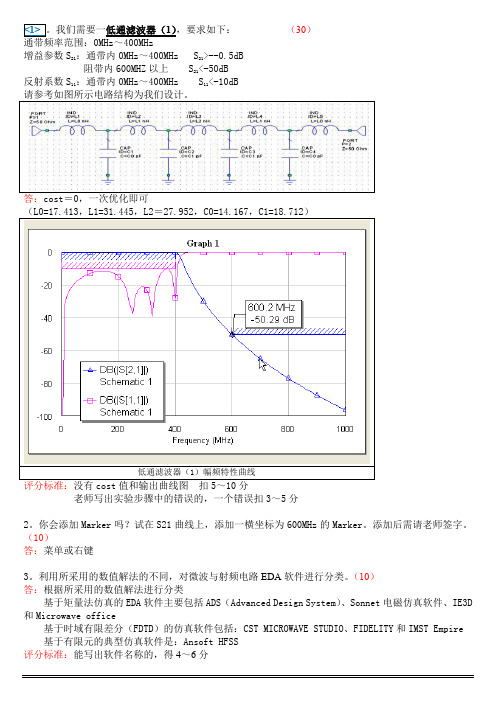

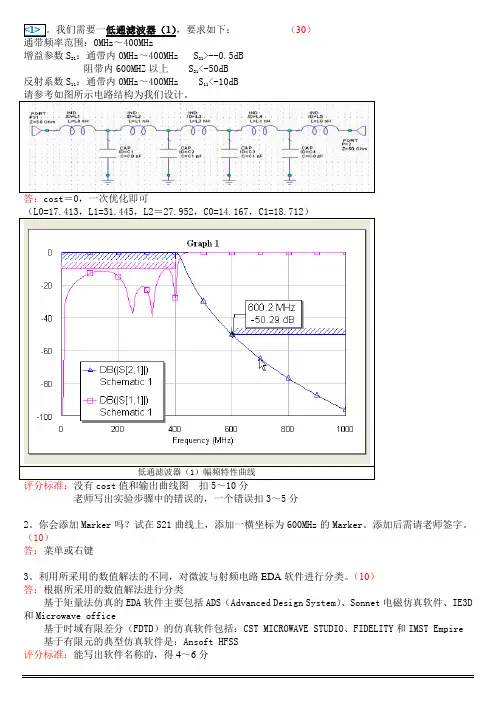

我们需要一低通滤波器（1），要求如下：（30）增益参数S21：通带内0MHz～400MHz S21>--0.5dB阻带内600MHZ以上 S21<-50dB反射系数S11：通带内0MHz～400MHz S11<-10dB老师写出实验步骤中的错误的，一个错误扣3～5分2。
你会添加Marker吗？试在S21曲线上，添加一横坐标为600MHz的Marker。
添加后需请老师签字。
（10）答：菜单或右键3。
利用所采用的数值解法的不同，对微波与射频电路EDA软件进行分类。
（10）答：根据所采用的数值解法进行分类基于矩量法仿真的EDA软件主要包括ADS（Advanced Design System）、Sonnet电磁仿真软件、IE3D 和Microwave office基于时域有限差分（FDTD）的仿真软件包括：CST MICROWAVE STUDIO、FIDELITY和IMST Empire 基于有限元的典型仿真软件是：Ansoft HFSS评分标准：能写出软件名称的，得4～6分。
2。
同上低通滤波器（1）ADS MWO相比，它在设计环境上有什么明显特点？（10）答： ADS仿真设计软件是在无线通信测试领域执业界牛耳的安捷伦（Agilent）公司的拳头产品，是顶级的无线与射频系统设计仿真软件之一功能包含：时域电路仿真、频域电路仿真、电磁仿真、通信系统仿真、DSP设计等亦提供辅助设计功能，如DesignGuide以及SimulationWizard拓展功能：b与多家晶圆厂商合作建立ADS Design Kit及Model Fileb能与其它设计模拟软件（如SPICE、NC－Verilog、Matlab等）进行Co－Simulationb丰富的组件/应用模型library以及量测/验证仪器间的连结功能与MWO相比，它在设计环境上的明显特点是：窗口化评分标准：有ADS简介，得6分；写得不祥，则得4分写出窗口化，得4分；若回答了ADS与MWO不同之处，则得2分。
